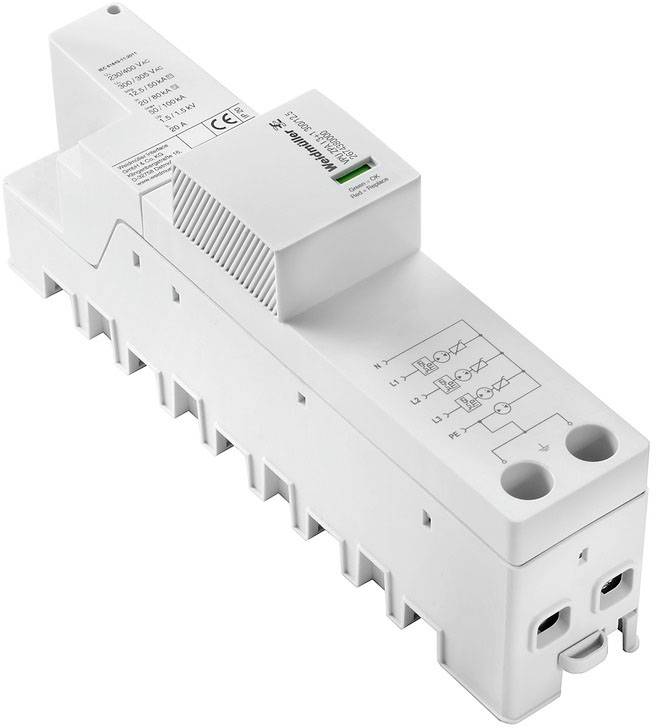

Weidmüller 2674380000 VPU ZPA I 3+1 300/12,5 svodič přepětí Přepětová ochrana pro: rozvodná skříň 50 kA 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (6 681,82 Kč / kus)
6 681,82 Kč
Bez DPH.
Doprava zdarma
Už jen 5 Ks skladem!
Technické parametry
- Čistá hmotnost: 100 g
- Třída hořlavosti podle UL 94: V-0
- Provozní výška: ≤ 4000 m.
- Vhodné pro: Instalace předřadníků (bez svodového proudu)
- Optická indikace funkcí: Zelená = lokomotiva, červená = poškozený svodič, výměna
- Stupeň krytí IP30, v kombinaci s krytem
- Segment: Distribuce energie
- Maximální trvalé napětí, UC (AC) 300 V.
- Maximální trvalé napětí, UC (N-PE) 305 V.
- TVAR SÍTĚ: TN-C-S, TN-S, TT
- Svodový proud (8/20µs) N-PE: 80 kA
- Svodový proud Imax (8/20µs) N-PE: 100 kA
- Svodový proud v (8/20µs) žílu-PE: 20 kA
- Svodový proud Imax (8/20µs) žíla-PE: 50 kA
- Zábleskový proud Imp (10/350 µs) (L-PE): 12,5 kA
- Nárazový proud zábleskového světla, Imp (10/350 µs) (N-PE): 50 kA
- Zabezpečení: 315 GG, bé25 kA, izor
- Odolnost proti zkratu ISCCR: 25 kA
- Energetická koordinace (≤10 m): Typ I, typ II, typ III
- Ochranná hladina UP (typ.): ≤ 1,5 kV
- Ochranná hladina Up u IN (N-PE): ≤ 1,5 kV
- Svodový proud u un: 5 µA
- Dočasné přepětí - TOV: 442 V.
- Třída požadavků podle EN 61643-11: T1, T2
- Třída požadavků podle IEC 61643-11: Typ I, typ II
- Doba odezvy/obnovy: ≤ 100 ns
- Signalizační kontakt: Ne
- Připojení vodičů: Šroubové připojení
- Typ připojení: Upnutí
- Utahovací moment, max. 4,5 Nm
- Rozsah sevření min.: 16 mm²
- Rozsah sevření: Max. 35 mm²
- Průřez vodiče, jemný vodič, AH (DIN 46228-1), min.: 16 mm²
- Průřez vodiče, jemný vodič, AH (DIN 46228-1), max.: 25 mm²
- Průřez vodiče, vícežilový, min.: 16 mm²
- Průřez vodiče, vícežilový, max. 35 mm²
- Kategorie produktu
svodič přepětí
- Přepětová ochrana pro
rozvodná skříň
- Únikový proud
50 kA
- Jmenovité napětí
240 V/AC
- Doba odezvy
100 ns
- Provedení
Svodič přepětí, nízké napětí, bez ztrátového proudu, TN-C-s, TN-s, TT, UP(L/N-PE) ≤ 1,5 kV
- Provozní teplota
-40 °C až +70°C °C
IP30
- Číslo výrobce
2674380000
- Barva
šedá
- Normy
IEC61643-11, EN61643-11
- Rozm.
(š x v x h) 47 x 229 x 99 mm
- Šířka
47 mm
- V
229 mm
- Hloubka
99 mm
- Obsah
1 ks
- UKCA
Ano
