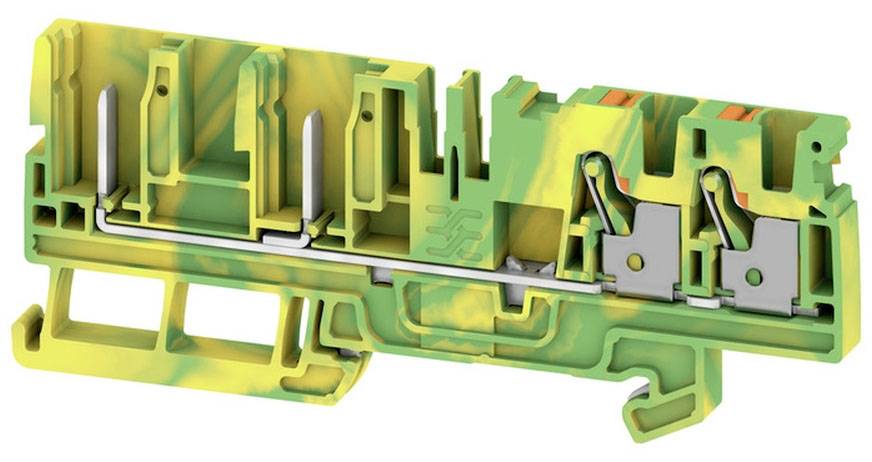

Weidmüller 2540180000 svorka ochranného vodiče 6.1 mm pružinové připojení , konektor osazení: Terre zelená, žlutá 50 ks
EAN:
Označení výrobce:
Objednací číslo:
Druh obalu
Piece
Kategorie produktu
svorka ochranného vodiče
Připojení
pružinové připojení
konektor
Flexibilní průměr (max.)
4 mm²
Pevný průřez (max.)
4 mm²
Počet (velikost balení 50 ks)
Celková cena (84,38 Kč / kus)
4 946,28 Kč
-15 %
4 219,01 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Skladovací teplota
- : +10 °C až +40 °C trvalé tepelné zatížení: -60 °C až +130 °C
- jmenovitý průřez: 4 mm²
- jmenovité napětí do sousední svorky:
- Průchodový odpor 800 v:
- Ztrátový výkon 1 mΩ:
- Směr připojení: 1.02 W nahoře
- počet konektorů: 2
- rozsah svorky, max.: 4 mmm²
- rozsah svorky, min.: 0.14 mmm²
- s čepelí: 3.5 mm x 0.6 mm
- kalibr podle 60 947-1: A4
- průřez vodiče, vícežilový, max.: 4 mmm²
- kabel, vícežilový, min.: 0.5 mm m²
- koncová deska: Ano
- počet potenciálů: 1
- počet potenciálů na patro:
- 1 patra interně přemostění: Ne
- PE připojení: Ano
- nosná lišta TS 35
- N: Funkce ne
- PE: Ano
- ,
- nosná lišta dle DIN: Ne: Materiál: Typ WEMID: TS 35 otevřené strany: Pravá hloubka:
- Přepěťová kategorie 40.5 mm:
- III dvojitá kabelová dutinka, max.: 1.5 mm²
- dvojité dutinky, min.: 0.5 mm²
- upevnění: Základní
- montážní pokyn: Nosná lišta
- s rastovými čepy: Ne
- rastrové: Ne jmenovité rázové napětí vůči sousední svorce: 8 kV
- krátkodobý proud: 480 a (4 mm²)
- Druh obalu
Piece
- Kategorie produktu
svorka ochranného vodiče
- Vlastnosti
s pružinovým spojem PUSH-IN
- Připojení
pružinové připojení
konektor
- osazení
Terre
- Průřez flexibilní (min.)
0.5 mm²
- Flexibilní průměr (max.)
4 mm²
- Průřez pevný (min.)
0.5 mm²
- Pevný průřez (max.)
4 mm²
- AWG min.
26
- AWG max.
12
- Šířka svorky
6.1 mm
- Počet řádků
1
- Počet kontaktů v řadě
4
- Pólů
4
- Barva
zelená
žlutá
- Jmenovité napětí
800 V
- Délka izolace (max.)
12 mm
- Číslo výrobce
2540180000
- Obsah
50 ks
- Typ
APGTB 4 PE 4C/2
- Rozm.
(d x š x v) 39.5 x 6.1 x 98 mm
- Šířka
6.1 mm
- V
98 mm
- Délka
39.5 mm
- Jmen. ráz. nap.
8 kV
- Hmotnost
18.115 g
- Třída hořlavosti
V0
- Barva připojovacího prvku
oranžová
- Izolační materiál
termoplast
- UKCA
bezvýznamný
