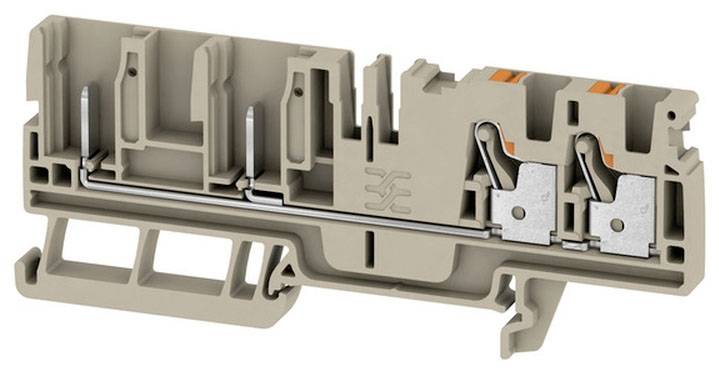

Weidmüller 2540090000 řadová svorka průchodky 6.1 mm pružinové připojení , konektor béžová 50 ks Piece
EAN:
Označení výrobce:
Objednací číslo:
Druh obalu
Piece
Kategorie produktu
řadová svorka průchodky
Připojení
pružinové připojení
konektor
Flexibilní průměr (max.)
4 mm²
Pevný průřez (max.)
4 mm²
Počet (velikost balení 50 ks)
Celková cena (31,72 Kč / kus)
1 817,36 Kč
-13 %
1 585,95 Kč
Bez DPH.
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Skladovací teplota
- : +10 °C až +40 °C trvalé tepelné zatížení: -60 °C až +130 °C
- jmenovitý průřez: 4 m²
- proud při max
- . Vodiči: 32 a průchozí odpor: 1 mΩ ztrátový výkon: 1.02 W jmenovité rázové napětí: 8 kV připojovací směr: Nahoře počet přípojek: 2 rozsah svorky, max
- .: 4 mm² rozsah sevření, min.: 0.14 mm² s čepelí: 3.5 mm x 0.6 mm
- válečkový kalibr podle 60 947-1:
- Průřez vodiče A4, vícežilový, max.: 4 mm²
- průřez vodiče, vícežilový, min.: 0.5 mm²
- koncová deska: Ano
- počet potenciálů: 1
- počet potenciálů na patro:
- 1 patra interně přemostění: Ne
- PE připojení: Ne
- nosná lišta: Ne TS 35
- N:
- Funkce Ne PE: Ne
- Pen: Ne
- materiál: Ne: Ne
- Typ montáže Wemed: TS 35
- otevřené strany: Pravá
- hloubka včetně DIN lišty:
- Přepěťová kategorie 40.5 mm: III
- dvojitá kabelová dutinka, max.: 1.5 mm²
- dvojité dutinky, min.: 0.5 m²
- upevnění: Základní
- montážní pokyn: Nosná lišta
- s rampouchy: Ne
- rastrování: Ne
- Druh obalu
Piece
- Kategorie produktu
řadová svorka průchodky
- Vlastnosti
s pružinovým spojem PUSH-IN
- Připojení
pružinové připojení
konektor
- Průřez flexibilní (min.)
0.5 mm²
- Flexibilní průměr (max.)
4 mm²
- Průřez pevný (min.)
0.5 mm²
- Pevný průřez (max.)
4 mm²
- AWG min.
26
- AWG max.
12
- Šířka svorky
6.1 mm
- Počet řádků
1
- Počet kontaktů v řadě
4
- Pólů
4
- Barva
béžová
- Jmenovitý proud
32 A
- Jmenovitý proud - filtr
32 A
- Jmenovité napětí
800 V
- Délka izolace (max.)
12 mm
- Číslo výrobce
2540090000
- Obsah
50 ks
- Typ
APGTB 4 FT 4C/2
- Rozm.
(d x š x v) 39.5 x 6.1 x 98 mm
- Šířka
6.1 mm
- V
98 mm
- Délka
39.5 mm
- Jmen. ráz. nap.
8 kV
- Hmotnost
15.043 g
- Třída hořlavosti
V0
- Barva připojovacího prvku
oranžová
- Izolační materiál
termoplast
- UKCA
bezvýznamný
