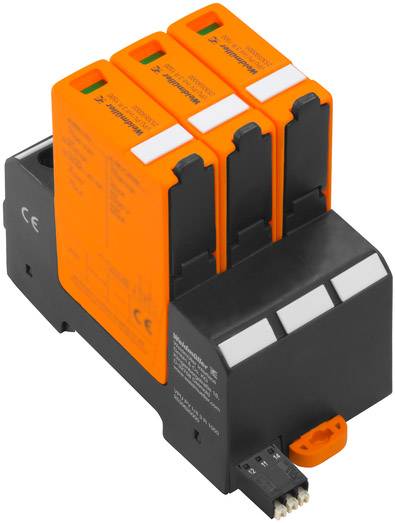

Weidmüller 2530590000 VPU PV I+II 3 R 1500 zásuvný svodič pro přepěťovou ochranu Přepětová ochrana pro: fotovoltaické za
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (5 318,18 Kč / kus)
5 318,18 Kč
Bez DPH.
Doprava zdarma
Hlavní benefity
Svodič přepětí (technika/napájení), s sdělovací, Typ I + II, I, II, III, IV, DC, 1500 V
- Zásuvné vývody
- Vhodný pro ochranu DC zařízení
- Vysoká energetická absorpce při krátkou prodlevou
- Tento text byl přeložen strojově.
Technické parametry
- Délka odizolování: 8 mm
- Délka odizolování Bemessungsanschluss: 18 mm
- Připojení: PUSH IN
- Utahovací moment: max. 4 Nm
- Utahovací moment, min.: 2 Nm
- Provedení: instalační pouzdro; 3 TE, Insta IP20
- Upínací rozsah: max. 35 mm²
- Upínací rozsah, min.: 1,5 mm²
- Odolnost proti zkratu ISCPV: 11 000 A
- Skladovací teplota: -40 °C až 85 °C
- Průřez připojovacího vodiče, jedna žíla: max. 1,5 mm²
- Průřez připojovacího vodiče, lanko, max.: 25 mm²
- Průřez připojovacího vodiče, vícežilový: max. 35 mm²
- Čistá hmotnost: 480 g
- Optické zobrazení funkce: zelená = ok, červená = vývody vadný, vyměnit
- : Lištu TS 35
- Kategorie přepětí: III
- Stupeň znečištění: 3
- Kategorie produktu
zásuvný svodič pro přepěťovou ochranu
- Přepětová ochrana pro
fotovoltaické zařízení
- Únikový proud
20 kA
- Jmenovité napětí
1500 V
- Provozní teplota
-40 °C až +70 °C °C
IP20
- Číslo výrobce
2530590000
- Typ
VPU PV I+II 3 R 1500
- Barva
černá
oranžová
- Normy
Odpovídá standardu RoHS (bezolovnaté)
- Rozm.
(d x š x v) 54 x 54 x 102 mm
- Délka
54 mm
- Šířka
54 mm
- V
102 mm
- Hloubka
86 mm
- Obsah
1 ks
- UKCA
bezvýznamný
Ke stažení
List technických údajů
List technických údajů 1761020 Weidmüller 2530590000 VPU PV I+II 3 R 1500 zásuvný svodič pro přepěťovou ochranu Přepětová ochrana pro: fotovoltaické za
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 1761020 Weidmüller 2530590000 VPU PV I+II 3 R 1500 zásuvný svodič pro přepěťovou ochranu Přepětová ochrana pro: fotovoltaické za
Popis
Na VARITECTOR přepěťová ochrana řady VPU PV I (Typ I) a VPU PV II (Typ II) chrání fotovoltaická zařízení a jejich komponenty spy před elektromagnetickému rušení díky bleskem a a přepětím, dokonce výrazně mezi, které Isolationskoordination podle EN 60664-3 / DIN VDE 0110-3 jsou předepisuje. Díky tomu jsou infrastruktura i měnič systémy před přepětím a dostupnost.
Které vývody jsou po produktové normě IEC 50539-11 / DIN EN 50539-11 a můžete v zařízeních podle IEC 50539-12 / DIN EN 50539-12 aplikačních standardy a dle IEC 60364-7-710 -712 vytvořit fotovoltaických systémech.
Tento text byl přeložen strojově.
Které vývody jsou po produktové normě IEC 50539-11 / DIN EN 50539-11 a můžete v zařízeních podle IEC 50539-12 / DIN EN 50539-12 aplikačních standardy a dle IEC 60364-7-710 -712 vytvořit fotovoltaických systémech.
Tento text byl přeložen strojově.
Doplňující informace
Zkoušeno podle EN 50539-11
Vhodné pro použití podle IEC60364-7-710 -712 / EN 50539-12
Kódováno úroveň napětí
Montáž do rozvodné skříně
Tepelná ochrana
