Weidmüller 2467000000 napájecí zdroj 24 V/DC 20 A 480 W Obsah 1 ks

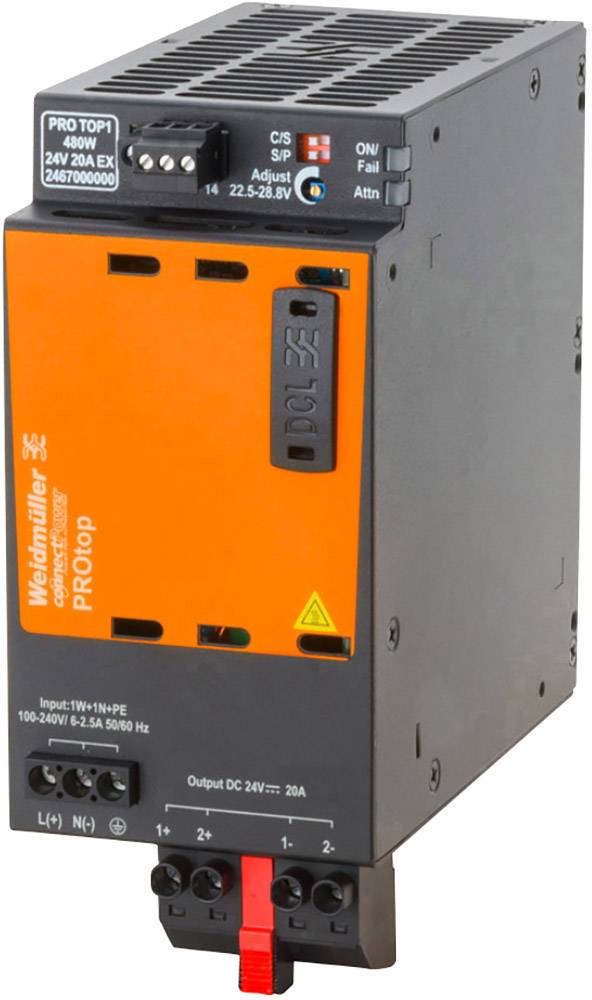

Spínaný napájecí zdroj značky Weidmüller, model PROtop, o výkonu 480W, určený pro vstupní napětí 100-240V a výstupní napětí 24V.

Schéma zapojení AC-DC měniče: Vlevo jsou připojeny L (fáze), N (nulový vodič) a PE (ochranný vodič). Vpravo jsou vyznačeny DC výstupy a mikrořadič (µC).

Graf ukazuje podíl zatížení v procentech, a to od 130 % při -25 °C po 60 % při 70 °C, přičemž lineárně klesá se zvyšující se teplotou.

1/3

Datasheety: (PDF)

Doručení: Čt 8. 10.

5 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (6 260,33 Kč / kus)

6 260,33 Kč

Bez DPH.

Doprava zdarma

Už jen 5 Ks skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Spínací síťový zdroj PROtop 1-fázový

Pouzdření máčením: G3
Lakovaná dps
Vyšším teplotní rozsah: -40 až +70 °C
Tomu lze nezávisle na krátkou i pro vyšší prostředí. požadavky
Tento text byl přeložen strojově.

Technické parametry

Skladovací teplota: -40 °C až +85 °C
Spínací proud: max. 5 A
Frekvenční rozsah AC: 45 Hz - 65 Hz
Ochrana proti přepětí: varistor
Doba náběhu:< 100 ms
Počet komor: 5 (+ + / - - -)
Provedení: kov, odolné vůči korozi

Provedení: Napájení, spínaný síťový zdroj, 24 V

Jmenovité vstupní napětí: 100-240 V/AC
120 - 340 V/DC

Kategorie produktu: napájecí zdroj

Vstupní napětí (min.): 85 V/AC
80 V/DC

Výstupní napětí: 24 V/DC

Vstupní napětí: 85 - 277 V/AC, 80 - 410 V/DC

Vstupní napětí (max.): 410 V/DC
277 V/AC

Výstupní proud (max.): 20 A

Výstupní proud (max.) - zaokrouhlený: 20 A

: 480 W

Fáze: 1

Výstupní napětí (max.): 24 V/DC

Připojení: šroubová svorka
zástrčka

Rozm.: (d x š x v) 125 x 68 x 130 mm

Hmotnost: 1520 g

Výstupní napětí (max.): 28.8 V/DC

Výstupní napětí (min.): 22.5 V/DC

Provozní teplota (max.): +70 °C

Teplota provozu (max.): +70 °C

Pracovní teplota (min.): -40 °C

Provozní teplota (min.): -40 °C

Číslo výrobce: 2467000000

Obsah: 1 ks

MTBF: 1000000 h

Šířka: 68 mm

V: 130 mm

Délka: 125 mm

: IP20

Max. teplota: +70 °C

Min. teplota: -40 °C

Typ: PRO TOP1 480W 24V 20A EX

Účinnost: 93 %

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Výkon

Připojení

Vstupní napětí (max.)

Výstupní napětí (max.)

Výstupní napětí

Jmenovité vstupní napětí

Výstupní proud (max.) - zaokrouhlený

Kategorie produktu

Vstupní napětí (min.)

Weidmüller 2467000000 napájecí zdroj 24 V/DC 20 A 480 W Obsah 1 ks

Objednací číslo:1951796

Tento produkt

480 W

šroubová svorkazástrčka

410 V/DC277 V/AC

24 V/DC

100-240 V/AC120 - 340 V/DC

20 A

napájecí zdroj

85 V/AC80 V/DC

Weidmüller 2466870000 napájecí zdroj 24 V/DC 5 A 120 W Obsah 1 ks

Objednací číslo:1661558

120 W

PUSH IN s ovládacím prvkem

410 V/DC277 V/AC

24 V/DC

100-240 V/AC120 - 340 V/DC

5 A

napájecí zdroj

85 V/AC48 V/DC

Weidmüller 2466880000 napájecí zdroj 24 V/DC 10 A 240 W Obsah 1 ks

Objednací číslo:1661559

240 W

PUSH IN s ovládacím prvkem

410 V/DC277 V/AC

24 V/DC

100-240 V/AC120 - 340 V/DC

10 A

napájecí zdroj

85 V/AC80 V/DC

Weidmüller 2466890000 napájecí zdroj 24 V/DC 20 A 480 W Obsah 1 ks

Objednací číslo:1661560

480 W

pružinové připojení

410 V/DC277 V/AC

24 V/DC

100-240 V/AC120 - 340 V/DC

20 A

napájecí zdroj

85 V/AC80 V/DC

Weidmüller 2466900000 napájecí zdroj 24 V/DC 40 A 960 W Obsah 1 ks

Objednací číslo:1661561

960 W

pružinové připojení

410 V/DC277 V/AC

24 V/DC

100-240 V/AC120 - 340 V/DC

40 A

napájecí zdroj

85 V/AC80 V/DC

Weidmüller 2466920000 napájecí zdroj 48 V/DC 20 A 960 W Obsah 1 ks

Objednací číslo:1661562

960 W

pružinové připojení

410 V/DC277 V/AC

48 V/DC

100-240 V/AC120 - 340 V/DC

20 A

napájecí zdroj

85 V/AC80 V/DC

Weidmüller 2467030000 napájecí zdroj 48 V/DC 10 A 480 W Obsah 1 ks

Objednací číslo:1661563

480 W

pružinové připojení

410 V/DC277 V/AC

48 V/DC

100-240 V/AC120 - 340 V/DC

10 A

napájecí zdroj

85 V/AC80 V/DC

Weidmüller 2466850000 napájecí zdroj 24 V/DC 3 A 72 W Obsah 1 ks

Objednací číslo:1661581

72 W

PUSH IN s ovládacím prvkem

410 V/DC277 V/AC

24 V/DC

100-240 V/AC120 - 340 V/DC

3 A

napájecí zdroj

85 V/AC80 V/DC

Weidmüller 2467040000 napájecí zdroj 48 V/DC 10 A 480 W Obsah 1 ks

Objednací číslo:1949639

480 W

šroubová svorkazástrčka

410 V/DC277 V/AC

48 V/DC

100-240 V/AC120 - 340 V/DC

10 A

napájecí zdroj

85 V/AC80 V/DC

Weidmüller 2467080000 napájecí zdroj 24 V/DC 10 A 240 W Obsah 1 ks

Objednací číslo:1949640

240 W

PUSH IN s ovládacím prvkem

800 V/DC575 V/AC

24 V/DC

3 x 400 - 500 V/AC

10 A

napájecí zdroj

320 V/AC450 V/DC

Ke stažení

List technických údajů

List technických údajů 1951796 Weidmüller 2467000000 napájecí zdroj 24 V/DC 20 A 480 W Obsah 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1951796 Weidmüller 2467000000 napájecí zdroj 24 V/DC 20 A 480 W Obsah 1 ks

Popis

High-End napájení musí být i v drsném průmyslovém prostředí efektivní práci a spolehlivě. K tomu jsou vysoké rezervy výkonu, dlouhá životnost a optimální ochrana před přepětím, vibrace a extrémním podmínkám.
Nová technologie DCL propůjčuje PROtop o vynikající dynamický rozsah. Tento lze volitelně pro spolehlivé spuštění jističů i výkonný motor spuštění.

Tento text byl přeložen strojově.
