Weidmüller 1930020000 konektor do DPS Počet kontaktů 10 Počet řádků 1 1 ks
Kategorie produktu
konektor do DPS
počet kontaktů
10
Rastr (rozteč)
7.62 mm
Obsah
1 ks
Počet pólů
10
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Hlavní benefity

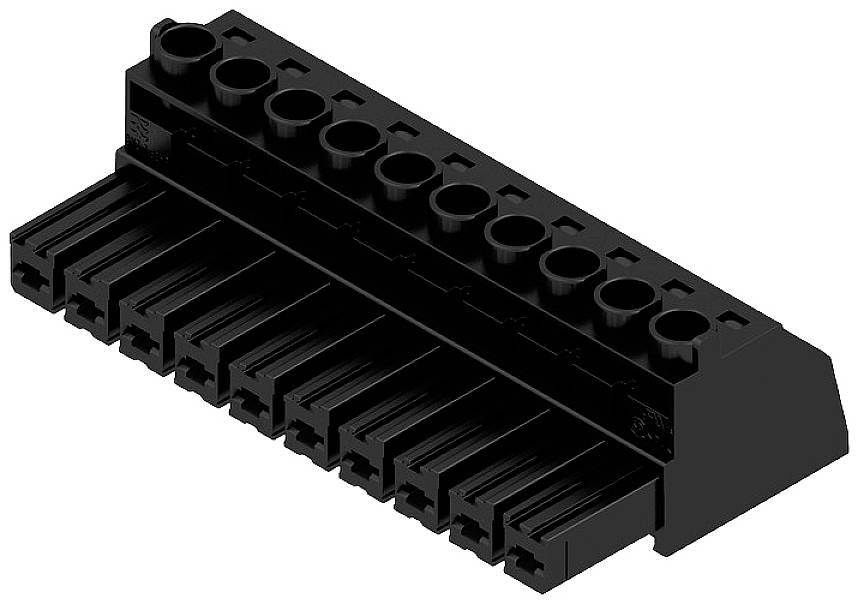

Konektor Weidmüller pro desku plošných spojů BVZ 7.62HP/10/180 SN BK BX
- Počet pólů 10
- Počet řádků 1
- Obsah 1 ks
Technické parametry
- Izolační hmota: PA GF
- Skladovací teplota: -25 °C až +55 °C
- Délka odizolování: 12 mm
- Utahovací moment 0.5 Nm - 0.6 Nm
- Upínací šroub M3
- Vzdálenost mezi elementy. min. 13.8 mm
- Vzdálenost vzduchu. min. 10.2 mm
- Technika připojení vodiče: Třmenové připojení
- Směr chodu vodiče: 180 °
- Ochrana proti dotyku: IP20
- Síla zástrčky / pin 16.5 N.
- Tažná síla / pól: 11 N.
- Zkratuvzdornost: 3 x 1 s 420 A.
- Výukový trn: 2.8 mm x 2 mm, 2.4 mm
- Materiál kontaktu: Měděná žíla
- Kategorie produktu
konektor do DPS
- počet kontaktů
10
- Počet pólů
10
- Počet řádků
1
- Rastr (rozteč)
7.62 mm
- Jmenovitý proud
40.5 A
- Jmenovitý proud - filtr
40.5 A
- Počet kontaktů v řadě
10
- Připojení
šroubovací
zástrčka
- Barva
černá
- Materiál pouzdra
PA
- Číslo výrobce
1930020000
- Obsah
1 ks
- Materiál kontaktu
měď
- Max. teplota
+125 °C
- Min. teplota
-50 °C
- Typ
BVZ 7.62HP/10/180 SN BK BX
24 AWG - 8 AWG
- Průchozí odpor
4,5 mΩ
- Izolační odpor
100 MΩ
- Ø rozsah sevření
0.2 mm² – 10 mm²
- Finální úprava kontaktu
pocínovaný
- Jmenovité napětí
600 V
- Pólů
10
- Šířka x výška
6 mm²
- Splňuje RoHS
ano
- Počet spojovacích cyklů
25
- UKCA
Ano
