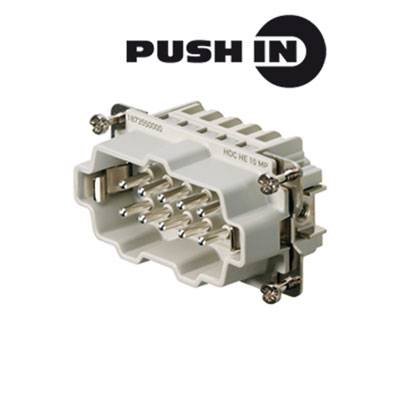

Weidmüller 1873550000 vložka pinového konektoru RockStar® HDC HE 10 + PE pružinové připojení 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
vložka pinového konektoru
Připojení
pružinové připojení
Řada
RockStar® HDC HE
Vlastnosti
se slitinou mědi
počet kontaktů
10 + PE
Datasheety: (PDF)
Množství (Ks)
Sleva
Cena balení (Bez DPH.)
1
-
362,81 Kč
3
5% = 17,99 Kč
344,82 Kč
5
7% = 25,18 Kč
337,63 Kč
10
9% = 31,74 Kč
331,07 Kč
25
10% = 35,37 Kč
327,44 Kč
50
11% = 41,40 Kč
321,41 Kč
Množstevní slevy se liší podle prodejce
Ušetříte 0,00 Kč
Počet
Celková cena (362,81 Kč / kus)
362,81 Kč
Bez DPH.
Už jen 5 Ks skladem!
Hlavní benefity
Pinová vložka
- HDC U 10 MP
Technické parametry
- Čistá hmotnost: 56 g
- mezní teplota: -40 °C ... Izolační odpor: 125 °C 1010 Ω
- stupeň znečištění: 3
- šířka: 34 mm
- výška: 34,3 mm
- hloubka: 64 mm
- délka patice: 64 mm
- velikost: 4
- řada: U
- jmenovité napětí (DIN EN 61984): 500 V,
- jmenovité napětí podle UL/CSA: 600 V AC/DC
- Jmenovité rázové napětí (DIN EN 61984): 6 kV
- jmenovitý proud (DIN EN 61984): 16 A
- hořlavost: podle UL 94 V-0
- průchozí odpor: ≤ 2 mΩ
- izolační: PC skelnými vlákny (UL seznamu a trakčního-qualifiziert)
- Izolační skupina: IIIa
- cyklů Ag: ≥ 500
- připojení PE: šroubové připojení
- vodiče - průřez AWG (PE), max.: AWG 12
- připojení vodiče - průřez AWG (PE), min.: AWG 20
- délka odizolování Bemessungsanschluss: 10 mm
- délka odizolování PE připojení: 10 mm
- utahovací moment max. PE připojení:
- Utahovací moment 1,5 Nm min. PE-připojení: 1,2 Nm
- upevňovací šroub M 4
- čepel rozměr křížový: vel. PH1
- čepel rozměr plochý (PE): SD 0,8 x 4,0
- povrch: stříbrná pasivovaná
- materiál: slitina mědi
- čepel rozměr plochý (šroubové připojení): SD 0.5 x 3.0
- výška: 34,3 mm
- Kategorie produktu
vložka pinového konektoru
- Řada
RockStar® HDC HE
- Vlastnosti
se slitinou mědi
- Připojení
pružinové připojení
- počet kontaktů
10 + PE
- Průřez vodiče (max.)
2.5 mm²
- Pólů
10
- Průřez vodiče (min.)
0.5 mm²
- Obsah
1 ks
- Počet pólů
Ano
34
34.3 mm
64 mm
500 V
10
Pin
-40-125 °C
V0
6 kV
Other
Silver
3
0.5-2.5 mm²
1.5-1.5 mm²
0.5-2.5 mm²
0.5-2.5 mm²
ANO
Other copper alloys
16 A
Thermoplastic
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 204475 Weidmüller 1873550000 vložka pinového konektoru RockStar® HDC HE 10 + PE pružinové připojení 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 204475 Weidmüller 1873550000 vložka pinového konektoru RockStar® HDC HE 10 + PE pružinové připojení 1 ks
Popis
Pinová vložka. HDC vložka, kolík, 500 V, 16 A, počet pólů: 10, Push In, konstrukční velikost: 4. Technologie připojení Push-In pro techniku přímého zasunutí. Předupravený vodič lze vložit přímo do montážního otvoru pro připojení vodiče, a to bez pomůcek. Počet pólů: 10, jmenovitý proud: 16 A, jmenovité napětí: 500 V, jmenovité napětí podle UL/CSA: 600 V AC/DC, technologie Push In.
