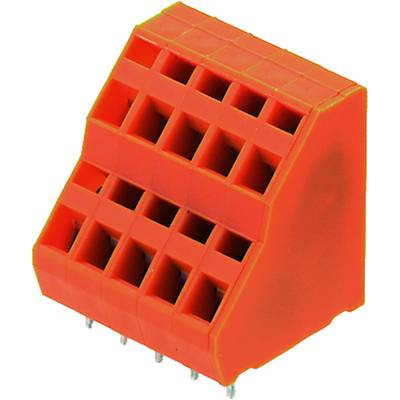

Weidmüller 1782520000 dvojřadá svorka 1.5 mm² Pólů 30 oranžová 10 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
dvojřadá svorka
Rastr (rozteč)
5.08 mm
Počet kontaktů v řadě
30
Pólů
30
Připojení
pružinová svorka
do DPS
Datasheety: (PDF)
Počet (velikost balení 10 ks)
Celková cena (360,90 Kč / kus)
3 609,00 Kč
Včetně DPH.
Doprava zdarma
Už jen 5 Set(y) skladem!
Hlavní benefity
Dvouřadá svorka
- Obsah 10 ks
Dodatečné informace:
Technické parametry
- Typ
LM2NZF 5.08/30/135 3.5SN OR BX
- Kategorie produktu
dvojřadá svorka
- Rastr (rozteč)
5.08 mm
- Počet řádků
2
- Počet kontaktů v řadě
30
- Pólů
30
- odolné vůči vysokým teplotám
LMZF
- Délka odizolace
7.5 mm
- Délka izolace (max.)
7.5 mm
- Připojení
pružinová svorka
do DPS
- Jmenovitý proud
10 A
- Průřez flexibilní (min.)
0.2 mm²
- Jmenovitý proud - filtr
10 A
- Průřez pevný (min.)
0.2 mm²
- Flexibilní průměr (max.)
1.5 mm²
- Pevný průřez (max.)
2.5 mm²
- AWG min.
24
- Směr zástrčky
šikmo k DPS
- AWG max.
14
- Materiál kontaktu
pocínovaný
- Barva
oranžová
- Ochrana drátu
Ano
- Hmotnost
42.9 g
- Číslo výrobce
1782520000
- Průmyslové balení
Ano
- Obsah
10 ks
- Jmenovité napětí
300 V
- Šířka
76.9 mm
- V
29.1 mm
- Délka
24.05 mm
- Typ
LM2NZF 5.08/30/135 3.5SN OR BX
Ke stažení
List technických údajů
List technických údajů 194287 Weidmüller 1782520000 dvojřadá svorka 1.5 mm² Pólů 30 oranžová 10 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 194287 Weidmüller 1782520000 dvojřadá svorka 1.5 mm² Pólů 30 oranžová 10 ks
Popis
The high-performance device interface with a high connection density, for standard 2.5mm² cross-section wires.
Multi-tier PCB terminal in 5.08 mm pitch, with the maintenance-free tension clamp connection in 135° outlet direction.
Rated data:15A / 630V (IEC) or 10A / 300V (UL)0.20 - 2.5mm² (IEC) / 26 - 14 AWG (UL)Flammability class according to UL 94: V2 Application benefits:Simple change of connection method - layout is compatible with multi-tier screw terminals.
Multi-tier PCB terminal in 5.08 mm pitch, with the maintenance-free tension clamp connection in 135° outlet direction.
Rated data:15A / 630V (IEC) or 10A / 300V (UL)0.20 - 2.5mm² (IEC) / 26 - 14 AWG (UL)Flammability class according to UL 94: V2 Application benefits:Simple change of connection method - layout is compatible with multi-tier screw terminals.
