Weidmüller 1523970000 konektor do DPS Počet kontaktů 8 Počet řádků 2 21 ks

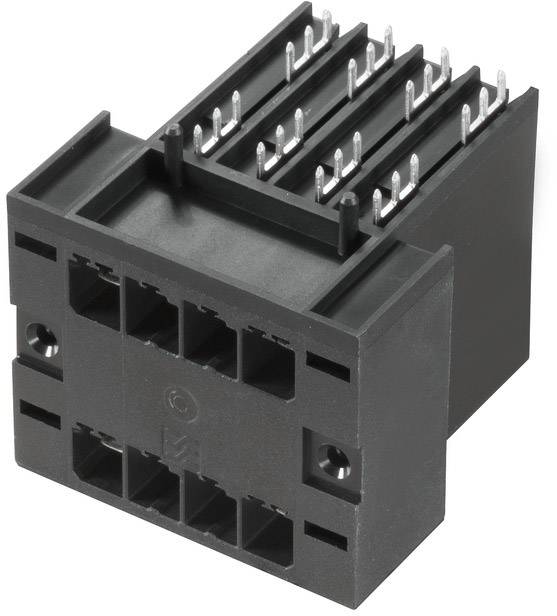

Černý plastový konektor s několika kovovými kolíky, vhodný pro elektronické propojení a aplikace.
Ilustrační obrázek
Kategorie produktu
konektor do DPS
počet kontaktů
8
Rastr (rozteč)
7.62 mm
Obsah
21 ks
Počet pólů
8
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Doručení: Út 24. 11.
Prodej a doprava:
Conrad ElectronicObchodní podmínky
Počet (velikost balení 21 ks)
Celková cena (202,62 Kč / kus)
4 255,00 Kč
Doručení zboží v rámci jiných zemí EU (0% DPH) Včetně DPH.
Plus 0,00 Kč
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatečných nákladů na dopravu
Doprava zdarma
Ověřený prodejce s technickou podporou
Nahlásit právní incident

Hlavní benefity

  • Počet pólů 8
  • Počet řádků 2
  • Obsah 21 ks

Dodatečné informace:

Technické parametry

  • Hloubka: 48.9 mm
  • Montáž na DPS: Pájecí vývod THT
  • Úhel výstupu: 270 °
  • Počet pájecích kolíků na pól: 3
  • Průměr otvoru pro osazení: 1.4 mm
  • Izolační hmota: PA GF
  • Skladovací teplota: -25 °C až +55 °C
  • Vzdálenost mezi elementy min.: 9.6 mm
  • Vzdálenost vzduchu min.: 6.9 mm
  • Ochrana proti dotyku: IP20
  • Zkratuvzdornost: 3 x 1 s 192 A.
  • Délka kolíku 3.2 mm
Kategorie produktu

konektor do DPS

počet kontaktů

8

Počet pólů

8

Počet řádků

2

Rastr (rozteč)

7.62 mm

Jmenovitý proud

30 A

Jmenovitý proud - filtr

30 A

Počet kontaktů v řadě

4

Připojení

THT

pájené

Barva

černá

Materiál pouzdra

PA

Číslo výrobce

1523970000

Obsah

21 ks

Materiál kontaktu

měď

V

41.9 mm

Max. teplota

+120 °C

Min. teplota

-50 °C

Typ

SVD 7.62HP/08/270F 3.2SN BK BX

Rozm.

41.9 mm x 48.9

Průchozí odpor

2 mΩ

Izolační odpor

100 MΩ

Finální úprava kontaktu

pocínovaný

Rozměry

41.9 mm x 48.9 mm

Jmenovité napětí

300 V

Pólů

8

Splňuje RoHS

ano

Počet spojovacích cyklů

25

Délka hrotu

3,2 mm

UKCA

bezvýznamný

Ke stažení

List technických údajů

List technických údajů 1953070 Weidmüller 1523970000 konektor do DPS Počet kontaktů 8 Počet řádků 2 21 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1953070 Weidmüller 1523970000 konektor do DPS Počet kontaktů 8 Počet řádků 2 21 ks
