Weidmüller 1478180000 síťový zdroj na DIN lištu 12 V/DC 10 A 240 W Obsah 1 ks

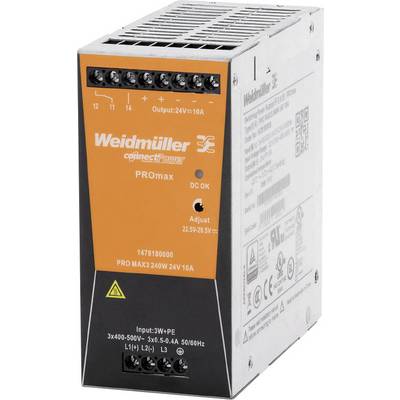

Napájecí zdroj od společnosti Weidmüller, model PROmax, s nastavitelným napětím 24V-28,5V a maximálním výstupním proudem 10A.

Čárový graf znázorňuje pokles zátěže (%) ze 120 % při 40 °C na 60 % při 75 °C. Osy: Teplota (°C) a Zátěž (%).

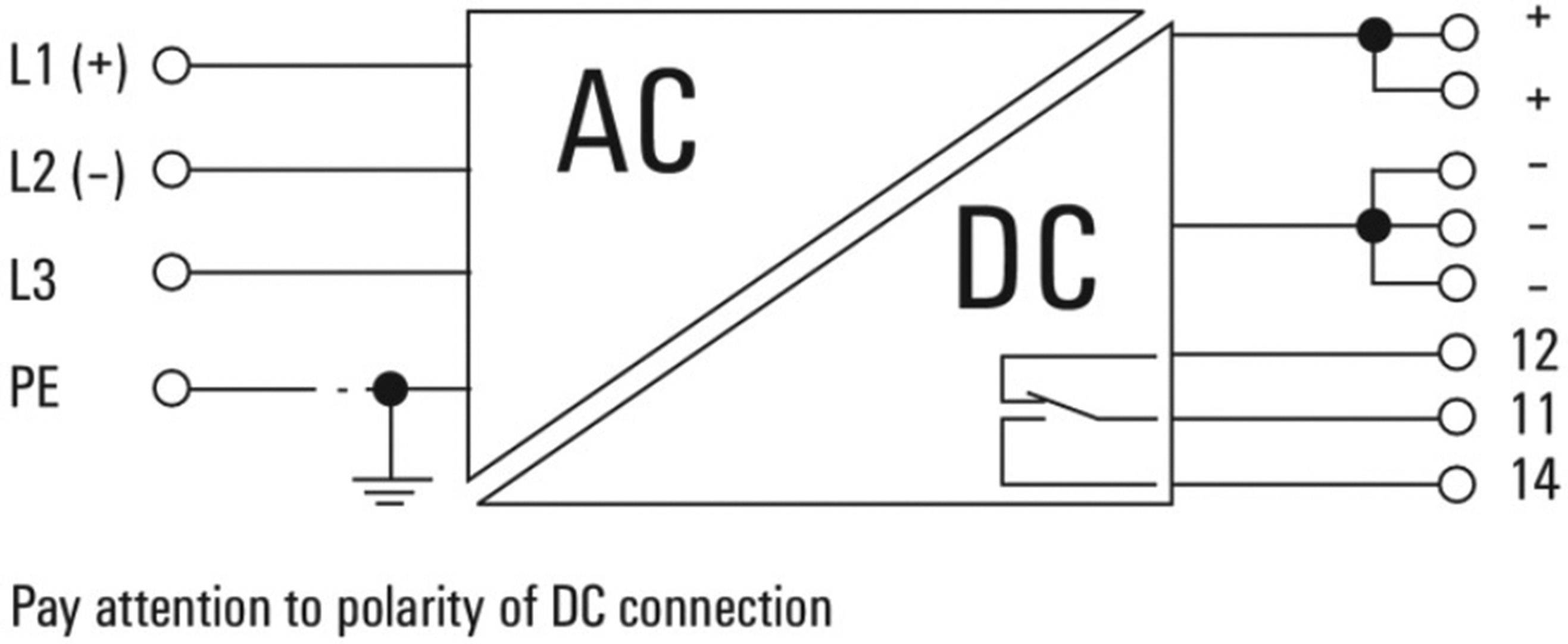

Zapojovací schéma AC/DC měniče. Vlevo vstup AC s L1, L2, L3, PE; vpravo výstup DC s +' a -'; Poznámka: 'Dbejte na polaritu stejnosměrného připojení'.

1/3

Datasheety: (PDF)

Okamžité doručení: Čt 1. 10.

2 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (5 842,15 Kč / kus)

5 842,15 Kč

Bez DPH.

Doprava zdarma

Už jen 2 Ks skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Connect Power PRO MAX3 240W 24V 10A

Technické parametry

Jmenovité vstupní napětí: 400 - 500 V/AC

Kategorie produktu: síťový zdroj na DIN lištu

Vstupní napětí (min.): 320 V/AC
450 V/DC

Vstupní napětí (max.): 575 V/AC
800 V/DC

Výstupní proud (max.): 10 A

Výstupní proud (max.) - zaokrouhlený: 10 A

: 240 W

Fáze: 3

Výstupní napětí (max.): 12 V/DC

Připojení: šroubová svorka

Rozm.: (d x š x v) 130 x 60 x 125 mm

Hmotnost: 1322 g

Výstupní napětí (max.): 29.5 V/DC

Výstupní napětí (min.): 22.5 V/DC

Provozní teplota (max.): +70 °C

Teplota provozu (max.): +70 °C

Pracovní teplota (min.): -25 °C

Provozní teplota (min.): -25 °C

Číslo výrobce: 1478180000

Obsah: 1 ks

Šířka: 60 mm

V: 125 mm

Délka: 130 mm

Max. teplota: +85 °C

Min. teplota: -40 °C

Typ: PRO MAX3 240W 24V 10A

Účinnost: 91.5 %

: 60

: 130 mm

: 125 mm

: 230 mm

: 262.3 W

: 120 mm

: NE

: NE

: AC/DC

: Screw connection

: ANO

: IP20

: None

: None

UKCA: bezvýznamný

Varianty(Všechny ceny jsou bez DPH.)

Výkon

Vstupní napětí (max.)

Výstupní napětí (max.)

Jmenovité vstupní napětí

Výstupní proud (max.) - zaokrouhlený

Vstupní napětí (min.)

Weidmüller 1478180000 síťový zdroj na DIN lištu 12 V/DC 10 A 240 W Obsah 1 ks

Objednací číslo:1435270

Tento produkt

240 W

575 V/AC800 V/DC

12 V/DC

400 - 500 V/AC

10 A

320 V/AC450 V/DC

Weidmüller 1478100000 síťový zdroj na DIN lištu 24 V/DC 3 A 72 W Obsah 1 ks

Objednací číslo:1435263

72 W

277 V/AC370 V/DC

24 V/DC

100-240 V/AC

3 A

85 V/AC80 V/DC

Weidmüller 1478110000 síťový zdroj na DIN lištu 24 V/DC 5 A 120 W Obsah 1 ks

Objednací číslo:1435264

120 W

277 V/AC370 V/DC

24 V/DC

100-240 V/AC

5 A

85 V/AC80 V/DC

Weidmüller 1478120000 síťový zdroj na DIN lištu 24 V/DC 7.5 A 180 W Obsah 1 ks

Objednací číslo:1435265

180 W

277 V/AC370 V/DC

24 V/DC

100-240 V/AC

7.5 A

85 V/AC80 V/DC

Weidmüller 1478130000 síťový zdroj na DIN lištu 24 V/DC 10 A 240 W Obsah 1 ks

Objednací číslo:1435266

240 W

277 V/AC370 V/DC

24 V/DC

100-240 V/AC

10 A

85 V/AC80 V/DC

Weidmüller 1478140000 síťový zdroj na DIN lištu 24 V/DC 20 A 480 W Obsah 1 ks

Objednací číslo:1435267

480 W

277 V/AC370 V/DC

24 V/DC

100-240 V/AC

20 A

85 V/AC80 V/DC

Weidmüller 1478150000 síťový zdroj na DIN lištu 24 V/DC 40 A 960 W Obsah 1 ks

Objednací číslo:1435268

960 W

277 V/AC370 V/DC

24 V/DC

100-240 V/AC

40 A

85 V/AC80 V/DC

Weidmüller 1478170000 síťový zdroj na DIN lištu 12 V/DC 5 A 120 W Obsah 1 ks

Objednací číslo:1435269

120 W

575 V/AC800 V/DC

12 V/DC

400 - 500 V/AC

5 A

320 V/AC450 V/DC

Weidmüller 1478190000 síťový zdroj na DIN lištu 12 V/DC 20 A 480 W Obsah 1 ks

Objednací číslo:1435271

480 W

575 V/AC800 V/DC

12 V/DC

400 - 500 V/AC

20 A

320 V/AC450 V/DC

Weidmüller 1478200000 síťový zdroj na DIN lištu 24 V/DC 40 A 960 W Obsah 1 ks

Objednací číslo:1435272

960 W

575 V/AC800 V/DC

24 V/DC

400 - 500 V/AC

40 A

320 V/AC450 V/DC

Ke stažení

List technických údajů

List technických údajů 1435270 Weidmüller 1478180000 síťový zdroj na DIN lištu 12 V/DC 10 A 240 W Obsah 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1435270 Weidmüller 1478180000 síťový zdroj na DIN lištu 12 V/DC 10 A 240 W Obsah 1 ks

Popis

Connect Power PROmax
Řada PROmax nabízí univerzální řešení pro náročné automatizace.
Výkonné spínací síťové zdroje PROmax se vyznačují dlouhou životností a byly navrženy tak, aby splňovaly i ty nejnáročnější požadavky. Spolehlivě se vypořádají s trvalým přetížením do 20 % nebo s krátkodobými špičkovými zátěžemi ve výši 300 %, které se vyskytují při vysokých teplotách v řídicím rozvaděči.
Vysokou schopnost zvýšení kapacity a plný výkon lze využít v širokém rozsahu teplot. Tyto spínací zdroje lze použít po celém světě a díky úzké konstrukci jsou vhodné i do stísněných prostorů.
Spolu se zdroji nepřerušovaného napájení (DC UPS) nebo diodovými a CAP moduly téhož výrobce můžete vytvořit řešení pro zdroje napájení přizpůsobené na míru vašim požadavkům.
