Weidmüller 1469610000 napájecí zdroj 48 V/DC 10 A 480 W Obsah 1 ks

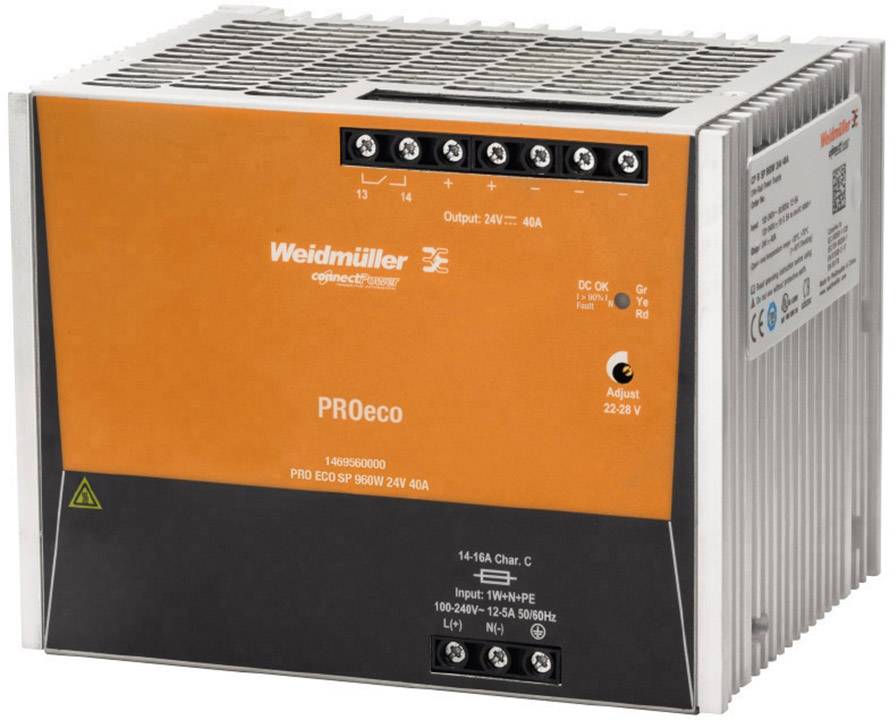

Oranžovo-šedý spínaný napájecí zdroj Weidmüller PROeco, model 960W 24V 40A. Zobrazuje možnosti připojení a nastavení.

Graf ukazuje: Výkon (y-osa) zůstává na 100% až do 50 °C, klesá na 80% od 60 °C. X-osa: Okolní teplota (°C), ≤ 480 wattů.

Schéma zobrazuje propojení střídavého (AC) a stejnosměrného (DC) proudu. Vlevo nahoře: L(+), N(-), PE. Vpravo: +, -, 13, 14. Poznámka: 'Dbejte na polaritu stejnosměrného připojení'.

1/3

Datasheety: (PDF)

Doručení: St 7. 10.

5 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (6 326,45 Kč / kus)

6 326,45 Kč

Bez DPH.

Doprava zdarma

Už jen 5 Ks skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Spínaný zdroj PROeco

Technické parametry

Skladovací teplota: -40 °C až +85 °C
Spínací proud: max. 3 A
Frekvenční rozsah AC: 47 Hz - 63 Hz
Příkon proudu AC: 2,4 A při 230 V/AC, 5,2 A při 110 V/AC
Příkon proudu DC: 1,5 A při 370 V/DC, 4,6 A při 120 V/DC
Ochrana proti přepětí: varistor
Doba náběhu:< 100 ms
Počet komor: 7 (++,-, 13,14)
Utahovací moment: 0,5 Nm - 0,6 Nm
Provedení: kov, odolné vůči korozi

Provedení: Napájení, spínaný síťový zdroj, 48 V

Jmenovité vstupní napětí: 100-240 V/AC

Kategorie produktu: napájecí zdroj

Vstupní napětí (min.): 85 V/AC
80 V/DC

Výstupní napětí: 24 V/DC

Vstupní napětí: 85 - 264 V/AC, 80 - 370 V/DC

Vstupní napětí (max.): 264 V/AC
370 V/DC

Výstupní proud (max.): 10 A

Výstupní proud (max.) - zaokrouhlený: 10 A

: 480 W

Fáze: 1

Výstupní napětí (max.): 48 V/DC

Připojení: šroubovací

Rozm.: (d x š x v) 120 x 100 x 125 mm

Hmotnost: 1570 g

Výstupní napětí (max.): 56 V/DC

Výstupní napětí (min.): 42 V/DC

Provozní teplota (max.): +70 °C

Teplota provozu (max.): +70 °C

Pracovní teplota (min.): -25 °C

Provozní teplota (min.): -25 °C

Číslo výrobce: 1469610000

Obsah: 1 ks

MTBF: 500000 h

Šířka: 100 mm

V: 125 mm

Délka: 120 mm

: IP20

Max. teplota: +70 °C

Min. teplota: -25 °C

Typ: PRO ECO 480W 48V 10A

Účinnost: 93 %

: 100

: 125 mm

: 120 mm

: 225 mm

: 516.1 W

: 160 mm

: NE

: NE

: AC/DC

: Screw connection

: ANO

: IP20

: None

: None

UKCA: bezvýznamný

Varianty(Všechny ceny jsou bez DPH.)

Výkon

Připojení

Vstupní napětí (max.)

Výstupní napětí (max.)

Jmenovité vstupní napětí

Výstupní proud (max.) - zaokrouhlený

Kategorie produktu

Vstupní napětí (min.)

Weidmüller 1469610000 napájecí zdroj 48 V/DC 10 A 480 W Obsah 1 ks

Objednací číslo:1951678

Tento produkt

480 W

šroubovací

264 V/AC370 V/DC

48 V/DC

100-240 V/AC

10 A

napájecí zdroj

85 V/AC80 V/DC

Weidmüller 1469470000 síťový zdroj na DIN lištu 24 V/DC 3 A 72 W Počet výstupů:1 x Obsah 1 ks

Objednací číslo:1197706

72 W

šroubová svorka

264 V/AC370 V/DC

24 V/DC

100-240 V/AC

3 A

síťový zdroj na DIN lištu

85 V/AC80 V/DC

Weidmüller 1469480000 síťový zdroj na DIN lištu 24 V/DC 5 A 120 W Počet výstupů:1 x Obsah 1 ks

Objednací číslo:1197707

120 W

šroubová svorka

264 V/AC370 V/DC

24 V/DC

100-240 V/AC

5 A

síťový zdroj na DIN lištu

85 V/AC80 V/DC

Weidmüller 1469490000 síťový zdroj na DIN lištu 24 V/DC 10 A 240 W Počet výstupů:1 x Obsah 1 ks

Objednací číslo:1197708

240 W

šroubová svorka

264 V/AC370 V/DC

24 V/DC

100-240 V/AC

10 A

síťový zdroj na DIN lištu

85 V/AC80 V/DC

Weidmüller 1469510000 síťový zdroj na DIN lištu 24 V/DC 20 A 480 W Počet výstupů:1 x Obsah 1 ks

Objednací číslo:1197709

480 W

šroubová svorka

264 V/AC370 V/DC

24 V/DC

100-240 V/AC

20 A

síťový zdroj na DIN lištu

85 V/AC80 V/DC

Weidmüller 1469520000 síťový zdroj na DIN lištu 12 V/DC 40 A 960 W Počet výstupů:1 x Obsah 1 ks

Objednací číslo:1197710

960 W

šroubová svorka

264 V/AC370 V/DC

12 V/DC

100-240 V/AC

40 A

síťový zdroj na DIN lištu

85 V/AC80 V/DC

Weidmüller 1469530000 síťový zdroj na DIN lištu 24 V/DC 5 A 120 W Počet výstupů:1 x Obsah 1 ks

Objednací číslo:1197711

120 W

šroubová svorka

575 V/AC

24 V/DC

400 - 500 V/AC

5 A

síťový zdroj na DIN lištu

320 V/AC

Weidmüller 1469540000 síťový zdroj na DIN lištu 24 V/DC 10 A 240 W Počet výstupů:1 x Obsah 1 ks

Objednací číslo:1197712

240 W

šroubová svorka

575 V/AC

24 V/DC

400 - 500 V/AC

10 A

síťový zdroj na DIN lištu

320 V/AC

Weidmüller 1469550000 síťový zdroj na DIN lištu 12 V/DC 20 A 480 W Počet výstupů:1 x Obsah 1 ks

Objednací číslo:1197713

480 W

šroubová svorka

575 V/AC

12 V/DC

400 - 500 V/AC

20 A

síťový zdroj na DIN lištu

320 V/AC

Weidmüller 1469560000 síťový zdroj na DIN lištu 24 V/DC 40 A 960 W Obsah 1 ks

Objednací číslo:1197714

960 W

šroubová svorka

575 V/AC

24 V/DC

400 - 500 V/AC

40 A

síťový zdroj na DIN lištu

320 V/AC

Ke stažení

List technických údajů

List technických údajů 1951678 Weidmüller 1469610000 napájecí zdroj 48 V/DC 10 A 480 W Obsah 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1951678 Weidmüller 1469610000 napájecí zdroj 48 V/DC 10 A 480 W Obsah 1 ks

Popis

Cenově výhodná řada ProEco poskytuje všechny základní funkce a zároveň vysoký výkon a flexibilitu. Spínané zdroje ProEco se vyznačují kompaktním designem a vysokou účinností. Díky tepelné ochraně, ochraně proti zkratu a odolnosti proti přetížení jej lze použít v mnoha aplikacích. Lze jej kombinovat s diodovým a kapacitním modulem, nebo s UPS komponenty.
