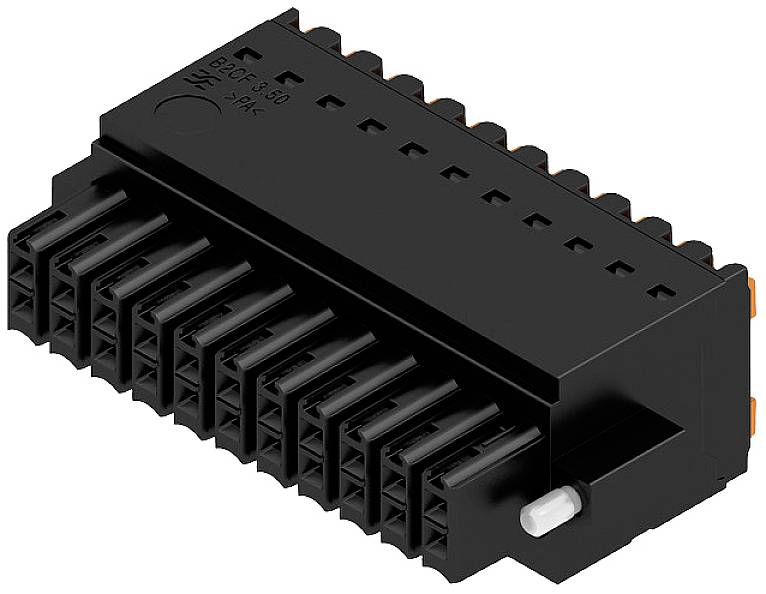

Weidmüller 1277950000 konektor do DPS Počet kontaktů 22 Počet řádků 1 36 ks
Kategorie produktu
konektor do DPS
počet kontaktů
22
Rastr (rozteč)
3.5 mm
Obsah
36 ks
Počet pólů
22
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Počet (velikost balení 36 ks)
Celková cena (299,97 Kč / kus)
10 799,00 Kč
Včetně DPH.
Doprava zdarma
Ověřený prodejce s technickou podporou
Hlavní benefity
- Počet pólů 22
- Počet řádků 1
- Obsah 36 ks
Dodatečné informace:
Technické parametry
- Hloubka: 26.25 mm
- Izolační hmota: PA 66 GF 30
- Skladovací teplota: -25 °C až +55 °C
- Délka odizolování: 10 mm
- Připojení vodičů: PUSH IN, pružinové připojení
- Směr chodu vodiče: 180 °
- Ochrana proti dotyku: IP20
- Utahovací moment šroubovací příruba 0.2 Nm - 0.25 Nm
- Síla zástrčky / pin 5 N.
- Tažná síla / pól: 5 N.
- Zkratuvzdornost: 3 x 1 s 80 A.
- Barva ovládacích prvků: oranžová
- Materiál ovládacího prvku: PA 66/6
- Ovládací síla: 40 N.
- Kategorie produktu
konektor do DPS
- počet kontaktů
22
- Počet pólů
22
- Počet řádků
1
- Rastr (rozteč)
3.5 mm
- Jmenovitý proud
9.5 A
- Jmenovitý proud - filtr
9.5 A
- Norma DIN
DIN 5264
- Počet kontaktů v řadě
22
- Připojení
pružinové připojení
pružinová svorka
- Barva
černá
- Materiál pouzdra
PA
- Číslo výrobce
1277950000
- Obsah
36 ks
- Materiál kontaktu
měď
- Šířka
45.5 mm
- V
15.2 mm
- Max. teplota
+120 °C
- Min. teplota
-50 °C
- Typ
B2CF 3.50/22/180F SN BK BX
26 AWG - 16 AWG
- Rozm.
(š x v) 45.5 mm x 15.2 mm
- Izolační odpor
100 MΩ
- Ø rozsah sevření
0.14 mm² – 1.5 mm²
- Finální úprava kontaktu
pocínovaný
- Rozměry
45.5 mm x 15.2 mm x 26.25 mm
- Jmenovité napětí
300 V
- Pólů
22
- Šířka x výška
1,5 mm²
- Splňuje RoHS
ano
- Počet spojovacích cyklů
25
- UKCA
bezvýznamný
