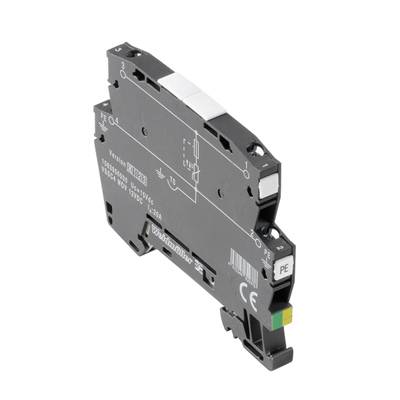

Weidmüller 1063960000 VSSC4 MOV 24VAC/DC svodič pro přepěťovou ochranu sada 10 ks Přepětová ochrana pro: rozvodná skříň
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Technické parametry
- Připojení: šroubové připojení
- , max. utahovací moment: 0,8 Nm
- utahovací moment, min. 0,5 Nm
- provedení: svorka
- průchozí odpor:< 0,1 Ω
- vstupní napětí, max. Ui: 42 V
- vstupní proud, max. II: 500 mA
- nejvyšší trvalé napětí, Uc (AC): 30 V
- nejvyšší trvalé napětí, Uc (DC): 42 V
- rozsah svorky: max. 4 mm²
- upínací rozsah, min.: 0,5 mm²
- skladovací teplota: -40 °C až 80 °C
- vodiče průřez připojení, jedna žíla: max. 6 mm²
- vodič průřez připojovacího vodiče, vícežilový: max. 4 mm²
- jmenovitý proud IN: 20 A
- čistá hmotnost: 27,8 g
- optické zobrazení funkce: ne
- počet pólů: 1
- Ochranná hladina UP (typ.): 150 V
- rázový proud pevnost C1: 0,25 kA 8/20 μs 0,5 kV 1.2/50 µs
- rázový proud pevnost C2: 1 kA 8/20 μs
- lištu: TS 35
- přepěťová kategorie: III
- stupeň znečištění: 3
- Kategorie produktu
svodič pro přepěťovou ochranu
- Přepětová ochrana pro
rozvodná skříň
- Únikový proud
0.5 kA
- Jmenovité napětí
24 V/AC
34 V/DC
- Provozní teplota
-40 °C až +70 °C °C
IP20
- Číslo výrobce
1063960000
- Barva
černá
- Rozm.
(š x v x h) 6.2 x 76 x 58.5 mm
- Šířka
6.2 mm
- V
76 mm
- Hloubka
58.5 mm
- Obsah
10 ks
- Hmotnost
27.8 g
- UKCA
bezvýznamný
Ke stažení
List technických údajů
List technických údajů 283148 Weidmüller 1063960000 VSSC4 MOV 24VAC/DC svodič pro přepěťovou ochranu sada 10 ks Přepětová ochrana pro: rozvodná skříň
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 283148 Weidmüller 1063960000 VSSC4 MOV 24VAC/DC svodič pro přepěťovou ochranu sada 10 ks Přepětová ochrana pro: rozvodná skříň
Popis
Overvoltage protection with individual components
with varistors in terminal design
The metal-oxide varistors can be used in terminal design. They are approved for a maximum sine-wave-form power-frequency operating voltage, which is printed on the component. Any voltages greater than the permitted maximum are discharged safely within 25 ns. Varistors are used for medium to high power.
with varistors in terminal design
The metal-oxide varistors can be used in terminal design. They are approved for a maximum sine-wave-form power-frequency operating voltage, which is printed on the component. Any voltages greater than the permitted maximum are discharged safely within 25 ns. Varistors are used for medium to high power.
