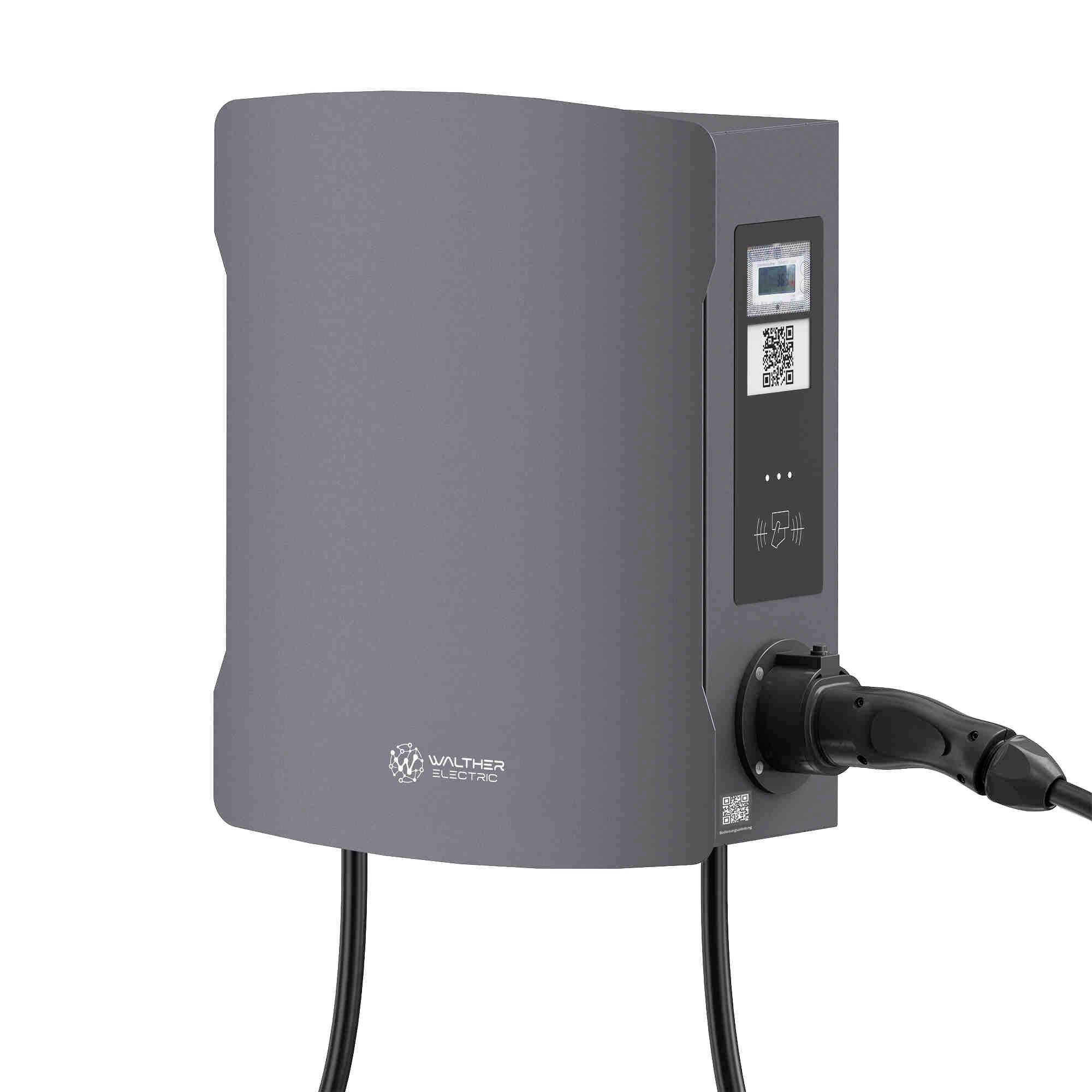

Walther Werke 98604714E nabíjecí stanice Wallbox 16 A, 22 kW, výstupů 2, 98604714E
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Technické parametry
- Typ napětí: AC
- Materiál pláště: Ocel
- Vhodný pro montáž na stěnu: ano
- Mobilní standard 4G (LTE): Ano
- S displejem: ne
- Frekvence: 50 Hz
- Kompatibilní s Apple HomeKit: ne
- Kompatibilní se systémem Amazon Alexa: ne
- Kompatibilní s Google Assistant: ne
- K dispozici je podpora IFTTT: ne
- Vhodný pro montáž do země: ne
- Vstupní napětí: 400 V
- Jmenovitý příkon: 22 kW
- Výstupní napětí DC 0 V;
- Výstupní napětí AC 50 Hz: 400 V.
- Výstupní napětí AC 60 Hz: 0 V.
- Max. Výstupní proud AC 50 Hz: 16 A.
- Počet nabíjecích bodů: 2
- Max. Výkon na dobíjecí bod: 11 kW
- Délka nabíjecího kabelu 6 m.
- Vhodné pro montáž potrubí: ne
- Přenosné: ne
- S domácí připojovací skříňkou (HAK): ne
- S modulem přepěťové ochrany: ne
- Počet spínačů FI typu a: 2
- Nabíjecí kabel lze trvale uzamknout v nabíjecí stanici: Ano
- Rozpoznání chybového DC proudu: Ano
- Detekce svařování pomocí stykače: Ano
- S ochranným spínačem: ne
- Možnost propojení jako Master: Ano
- Možnost síťového extenderu: Ano
- Možnost připojení k síti přes LAN: Ano
- Možnost připojení do sítě přes Wi-Fi: ne
- Mobilní standard 5G: ne
- S elektroměrem: Ano
- S klíčovým spínačem: ne
- S integrovanou čtečkou RFID karet: Ano
- NFC (Near Field Communication): Ano
- Integrované statické řízení zatížení: Ano
- Vhodné pro dynamické řízení zatížení: Ano
- Open Charge Point Point Protocol (OCPP) verze 1.6
- Plug and charge (ISO 15118): Ano
- Ovládání a konfigurace pomocí aplikace: App: ne
- Export historie nabíjení: Ano
- Backend je součástí dodávky: ne
- MID-kompatibilní elektroměr: Ano
- Ověřeno v souladu s normou: Ano
- Počet nabíjecích spojek typu 2: 2
- Kategorie produktu
nabíjecí stanice Wallbox
- Nabíjecí proud
16 A
- Počet konektorů
2
- Nabíjecí výkon
22 kW
- Počet fází
3 fáze
- Jmenovité napětí
400 V
- Délka kabelu
6 m
IP54
IK10
- Šířka
390 mm
- V
490 mm
- Hloubka
175 mm
Ke stažení
List technických údajů
List technických údajů 3836371 Walther Werke 98604714E nabíjecí stanice Wallbox 16 A, 22 kW, výstupů 2, 98604714E
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3836371 Walther Werke 98604714E nabíjecí stanice Wallbox 16 A, 22 kW, výstupů 2, 98604714E
Popis
Funkce Walther smartevo duo connect+: Nabíjení podle módu 3 podle IEC 61851 2x nabíjecí spojka typ 2 (mód 3) délka kabelu 6 m - pevně připojený nabíjecí výkon na nabíjecí bod až 11 kW, spirálový 3 panel umožňuje zobrazení aktuálního stavu nabíjecích bodů na bočním panelu prostřednictvím RFID panelu, který je viditelný pro elektroměry (MID certifikace), pro každý nabíjecí bod, zobrazení dat spotřeby a zobrazení veřejného klíče jako QR kódu a Klarext Powerline Communication (PLC) podle ISO 15118, Plug & Charge, připojení k systémům řízení spotřeby přes Modbus TCP nebo EEBUS připojitelnost k IPD control a IPD manager a k protokolu SMA komunikace (SEMP) integrovaný webový server aktualizace firmwaru a ovládání/údržba dálkovým přístupem. Rozhraní Ethernet, vč AMJ modul pro připojení k pevně položeným datovým kabelem Smart grid přes OCPP 1.6 (JSON) integrované 4G modemy (microsim) pro připojení na Backd a roamingové platformy různých poskytovatelů Diverser (např. IPD connect). Místní dynamické řízení zatížení (DLM) včetně Rozpoznání šikmé zátěže (fázová regulace) pro efektivní využití dostupného nabíjecího výkonu s až 250 nabíjecími body na jeden nabíjecí bod: Permanentní monitorování PE 6mA DC monitorování chybového proudu a monitorování pomocí FI typ a lepení (welding detection) integrované dvoustupňové monitorování teploty. Odolný kryt z pozinkovaného ocelového plechu s práškovým povrchem a odolný proti povětrnostním vlivům v šedé barvě (DB703) uzamykatelné dveře v elegantním designu max. Připojení napájecího kabelu u NYY-J, 2x 5 x 10 mm ² přímé připojení k bezpečnostnímu spínači, příslušenství 2 RFID karet Mifare-Desofire EV1 klíč, 1x AMJ modul upevňovací šroub. Šablona QuickGuide pro k dispozici: Stojan na nabíjecí kabel
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Doplňující informace
- Pozor!
Potřeba silnoproudá přípojka:
Provoz tohoto zařízení vyžaduje silnoproudou přípojku (přípojku k třífázovému střídavému proudu).
Připojení a instalace zařízení napájeného silnoproudem, vyžaduje souhlas provozovatele sítě, a instalaci smí provádět jen firma autorizovaná provozovatelem sítě.
- Upozornění
V případě tohoto zařízení, které není určeno k připojení do slaboproudé sítě, smí připojení a instalaci provést pouze elektrikář.
