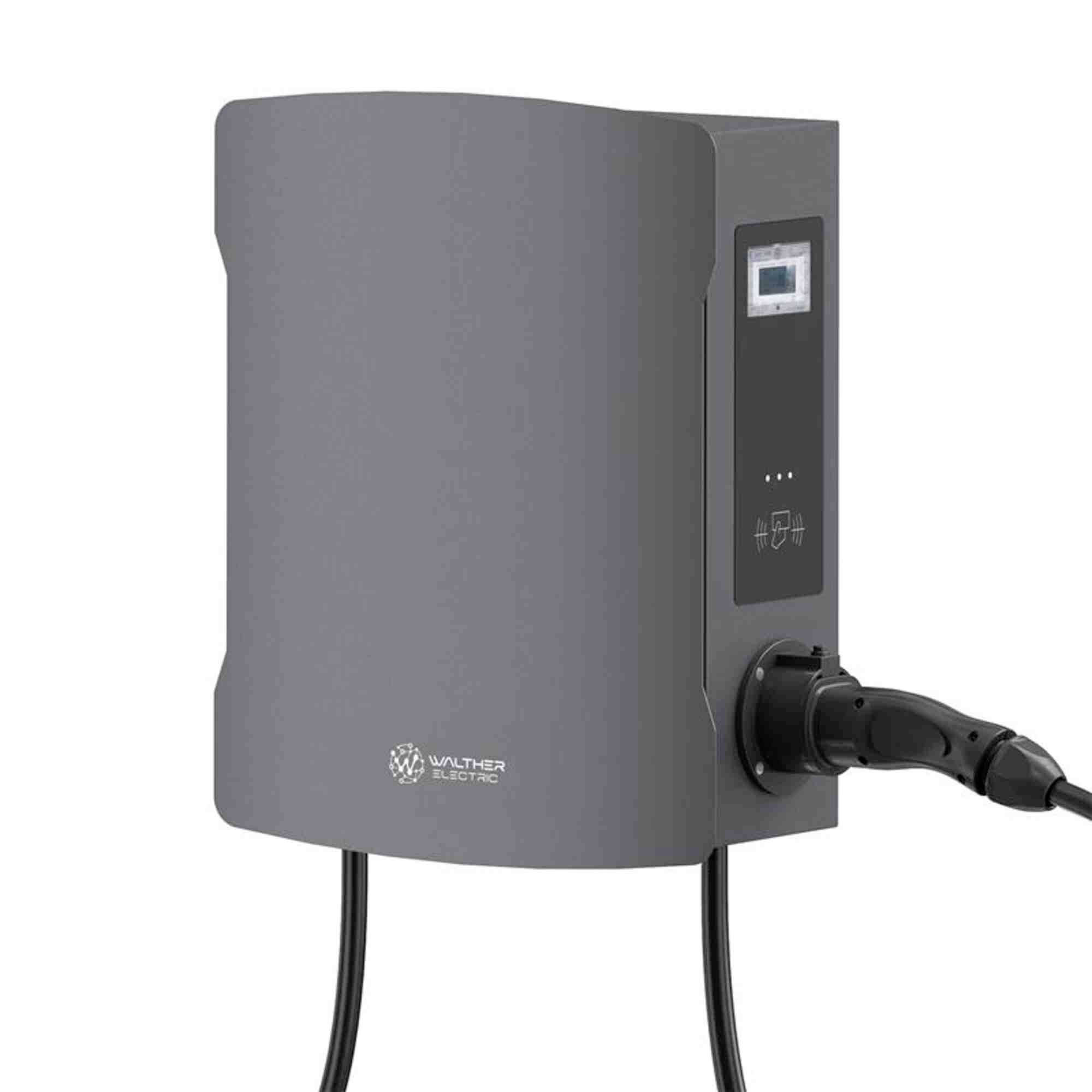

Walther Werke 98603314 nabíjecí stanice Wallbox 32 A, 22 kW, výstupů 2, 98603314
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Technické parametry
- Typ napětí: AC
- Materiál pláště: Ocel
- Vhodný pro montáž na stěnu: ano
- Mobilní standard 4G (LTE): Ano
- S displejem: ne
- Frekvence: 50 Hz
- Kompatibilní s Apple HomeKit: ne
- Kompatibilní se systémem Amazon Alexa: ne
- Kompatibilní s Google Assistant: ne
- K dispozici je podpora IFTTT: ne
- Vhodný pro montáž do země: ne
- Vstupní napětí: 400 V
- Jmenovitý příkon: 22 kW
- Výstupní napětí DC 0 V;
- Výstupní napětí AC 50 Hz: 400 V.
- Výstupní napětí AC 60 Hz: 0 V.
- Max. Výstupní proud AC 50 Hz: 32 A.
- Počet nabíjecích bodů: 2
- Max. Výkon na dobíjecí bod: 22 kW
- Délka nabíjecího kabelu 6 m.
- Vhodné pro montáž potrubí: ne
- Přenosné: ne
- S domácí připojovací skříňkou (HAK): ne
- S modulem přepěťové ochrany: ne
- Počet spínačů FI typu a: 2
- Nabíjecí kabel lze trvale uzamknout v nabíjecí stanici: Ano
- Rozpoznání chybového DC proudu: Ano
- Detekce svařování pomocí stykače: Ano
- S ochranným spínačem: ne
- Možnost propojení jako Master: Ano
- Možnost síťového extenderu: Ano
- Možnost připojení k síti přes LAN: Ano
- Možnost připojení do sítě přes Wi-Fi: ne
- Mobilní standard 5G: ne
- S elektroměrem: Ano
- S klíčovým spínačem: ne
- S integrovanou čtečkou RFID karet: Ano
- NFC (Near Field Communication): Ano
- Integrované statické řízení zatížení: Ano
- Vhodné pro dynamické řízení zatížení: Ano
- Open Charge Point Point Protocol (OCPP) verze 1.6
- Plug and charge (ISO 15118): Ano
- Ovládání a konfigurace pomocí aplikace: App: ne
- Export historie nabíjení: Ano
- Backend je součástí dodávky: ne
- MID-kompatibilní elektroměr: Ano
- Ověřeno v souladu s normou: ne
- Počet nabíjecích spojek typu 2: 2
- Kategorie produktu
nabíjecí stanice Wallbox
- Nabíjecí proud
32 A
- Počet konektorů
2
- Nabíjecí výkon
22 kW
- Počet fází
3 fáze
- Jmenovité napětí
400 V
- Délka kabelu
6 m
IP54
IK10

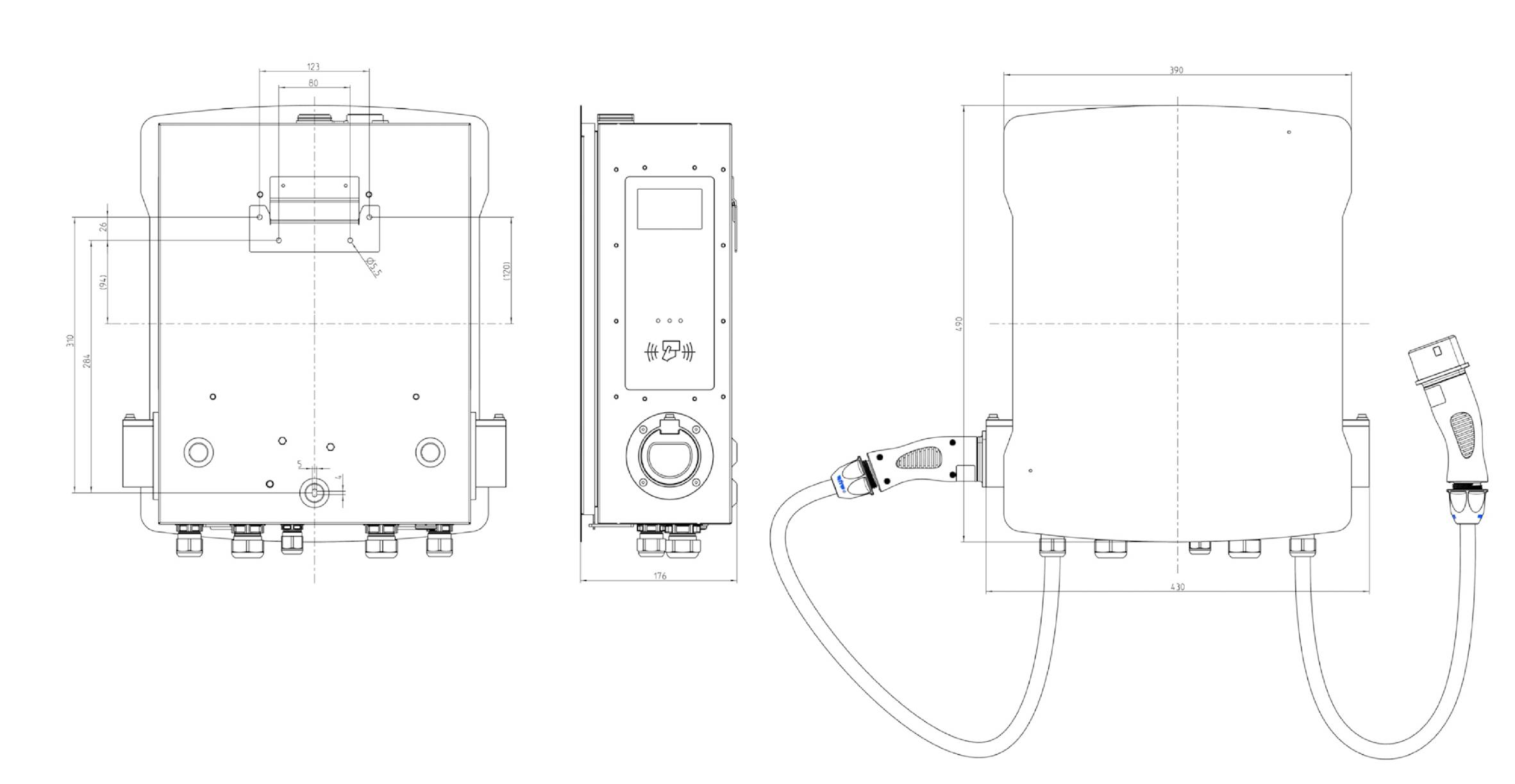

- Šířka
430 mm
- V
490 mm
- Hloubka
176 mm
Ke stažení
List technických údajů
List technických údajů 3836366 Walther Werke 98603314 nabíjecí stanice Wallbox 32 A, 22 kW, výstupů 2, 98603314
List technických údajů 3836366 Walther Werke 98603314 nabíjecí stanice Wallbox 32 A, 22 kW, výstupů 2, 98603314
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3836366 Walther Werke 98603314 nabíjecí stanice Wallbox 32 A, 22 kW, výstupů 2, 98603314
Popis
Funkce Walther smartevo duo connect: Nabíjení podle režimu 3 podle IEC 61851 2x nabíjecí spojka typ 2 (mód 3) délka kabelu 6 m - pevně připojený nabíjecí výkon pro každý nabíjecí bod až 22 kW 3 stavová LED na bočním panelu pro zobrazení aktuálního stavu nabíjecího bodu, ověřování přes panel RFID Powerline Communication (PLC) podle ISO 15118 umožňuje Plug & Charge připojení k systémům řízení spotřeby přes Modbus TCP nebo EEBUS s IPD control a IPD manager a SMA komunikační protokol (SEMP) integrovaný webový server Update firmwaru verze a ovládání/údržba přes vzdálený přístup. Rozhraní Ethernet, vč AMJ modul pro připojení k pevně položenému datovému kabelu viditelnému elektroměru (MID-certifikace) pro každý nabíjecí bod Smart Smart-Grid díky OCPP 1.6 (JSON) integrovanému 4G modemu (microsim) pro připojení na záložní a roamingové platformy různých poskytovatelů Diverser (např. IPD connect). Místní dynamické řízení zatížení (DLM) včetně Rozpoznání šikmé zátěže (fázová regulace) dostupného nabíjecího výkonu s až 250 dobíjecími body na jeden nabíjecí bod: Permanentní monitorování PE 6mA DC – monitorování chybového proudu a FI typ a – monitorování stykačů (welding detection) Integrovaná kontrola teploty ve 2 stupních. Odolný kryt z pozinkovaného ocelového plechu s práškovým povrchem a odolný proti povětrnostním vlivům v šedé barvě (DB703) uzamykatelné dveře v elegantním designu max. Připojení napájecího kabelu u NYY-J 2x5 x 10 mm² přímé připojení k bezpečnostnímu spínači; příslušenství 2 RFID karty Mifare-Desfire EV1 klíč 1x AMJ-modul upevňovací šroub a šablona QuickGuide pro upevnění na stěnu
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Doplňující informace
- Pozor!
Potřeba silnoproudá přípojka:
Provoz tohoto zařízení vyžaduje silnoproudou přípojku (přípojku k třífázovému střídavému proudu).
Připojení a instalace zařízení napájeného silnoproudem, vyžaduje souhlas provozovatele sítě, a instalaci smí provádět jen firma autorizovaná provozovatelem sítě.
- Upozornění
V případě tohoto zařízení, které není určeno k připojení do slaboproudé sítě, smí připojení a instalaci provést pouze elektrikář.
