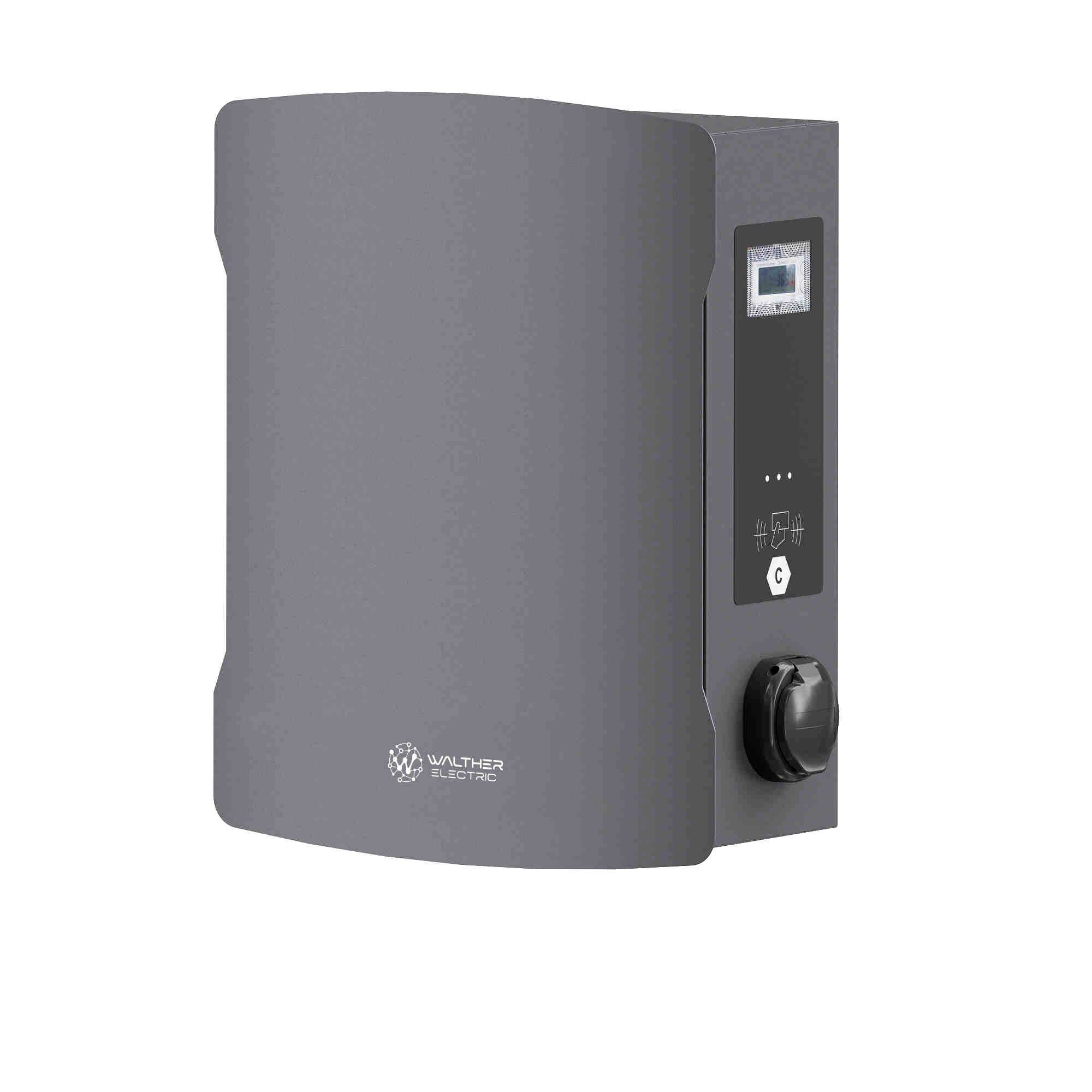

Walther Werke 98603214 nabíjecí stanice Wallbox 22 kW, výstupů 2, 98603214
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Technické parametry
- Materiál pláště: Ocel
- Mobilní standard 4G (LTE): Ano
- S displejem: ne
- Frekvence: 50 Hz
- Kompatibilní s Apple HomeKit: ne
- Kompatibilní se systémem Amazon Alexa: ne
- Kompatibilní s Google Assistant: ne
- K dispozici je podpora IFTTT: ne
- Vstupní napětí: 400 V
- Jmenovitý příkon: 22 kW
- Počet nabíjecích bodů: 2
- Max. Výkon na dobíjecí bod: 22 kW
- Počet nabíjecích konektorů typu 2: 2
- S domácí připojovací skříňkou (HAK): ne
- Počet spínačů FI typu a: 2
- Nabíjecí kabel lze trvale zamknout v nabíjecí stanici: ne
- Rozpoznání chybového DC proudu: Ano
- Detekce svařování pomocí stykače: Ano
- S ochranným spínačem: ne
- Možnost propojení jako Master: Ano
- Lze zapojit do sítě jako Extender: ne
- Možnost připojení k síti přes LAN: Ano
- Možnost připojení do sítě přes Wi-Fi: ne
- Mobilní standard 5G: ne
- S elektroměrem: Ano
- S klíčovým spínačem: ne
- S integrovanou čtečkou RFID karet: Ano
- NFC (Near Field Communication): Ano
- Integrované statické řízení zatížení: Ano
- Vhodné pro dynamické řízení zatížení: Ano
- Open Charge Point Point Protocol (OCPP) verze 1.6
- Plug and charge (ISO 15118): Ano
- Ovládání a konfigurace pomocí aplikace: App: ne
- Export historie nabíjení: Ano
- Backend je součástí dodávky: ne
- MID-kompatibilní elektroměr: Ano
- Ověřeno v souladu s normou: ne
- Kategorie produktu
nabíjecí stanice Wallbox
- Počet konektorů
2
- Nabíjecí výkon
22 kW
- Počet fází
3 fáze
IP54
IK10

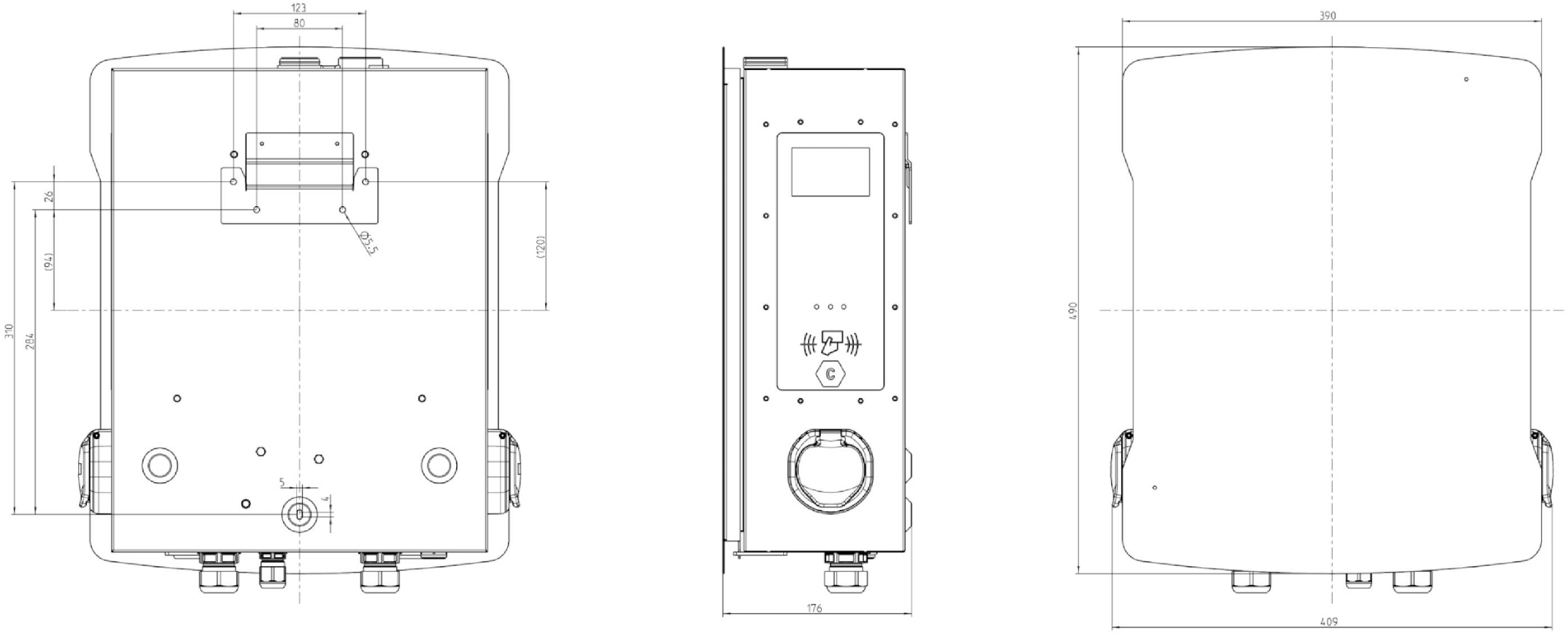

- Šířka
390 mm
- V
490 mm
- Hloubka
175 mm
Ke stažení
List technických údajů
List technických údajů 3836306 Walther Werke 98603214 nabíjecí stanice Wallbox 22 kW, výstupů 2, 98603214
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3836306 Walther Werke 98603214 nabíjecí stanice Wallbox 22 kW, výstupů 2, 98603214
Popis
Funkce Walther smartevo duo connect: Nabíjení podle režimu 3 podle IEC 61851, 2x nabíjecí zásuvka typ 2 (mód 3) nabíjecí výkon pro každý nabíjecí bod až 22kW 3 stavová LED na postranním panelu pro zobrazení aktuálního stavu nabíjecího bodu autentizace přes panel RFID Communication (PLC) umístěný na boku podle ISO 15118 umožňuje Plug & Charge připojení k systémům řízení spotřeby prostřednictvím Modbus TCP nebo EEBUS s IPD control a IPD manager a k SMA komunikačním protokolu (SEMP) integrovaný webový server aktualizace firmwaru a ovládání/údržba přes vzdálený přístup. Rozhraní Ethernet, vč AMJ modul pro připojení k pevně položenému datovému kabelu viditelnému elektroměru (MID-certifikace) pro každý nabíjecí bod Smart Smart-Grid díky OCPP 1.6 (JSON) integrovanému 4G modemu (microsim) pro připojení na záložní a roamingové platformy různých poskytovatelů Diverser (např. IPD connect). Místní dynamické řízení zatížení (DLM) včetně Rozpoznání šikmé zátěže (fázová regulace) dostupného nabíjecího výkonu s až 250 dobíjecími body na jeden nabíjecí bod: Permanentní monitorování PE 6mA DC – monitorování chybového proudu a FI typ a – monitorování stykačů (welding detection) Integrovaná kontrola teploty ve 2 stupních. Odolný kryt z pozinkovaného ocelového plechu s práškovým povrchem a odolný proti povětrnostním vlivům v šedé barvě (DB703) uzamykatelné dveře v elegantním designu max. Připojení napájecího kabelu u NYY-J 2x5 x 10 mm² přímé připojení k bezpečnostnímu spínači; příslušenství 2 RFID karty Mifare-Desfire EV1 klíč 1x AMJ-modul upevňovací šroub a šablona QuickGuide pro upevnění na stěnu
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Doplňující informace
- Pozor!
Potřeba silnoproudá přípojka:
Provoz tohoto zařízení vyžaduje silnoproudou přípojku (přípojku k třífázovému střídavému proudu).
Připojení a instalace zařízení napájeného silnoproudem, vyžaduje souhlas provozovatele sítě, a instalaci smí provádět jen firma autorizovaná provozovatelem sítě.
- Upozornění
V případě tohoto zařízení, které není určeno k připojení do slaboproudé sítě, smí připojení a instalaci provést pouze elektrikář.
