WAGO upravený zástrčkový konektor pro senzory - aktory, 756-3206/140-050, piny: 12, 5.00 m, 1 ks

EAN:
Označení výrobce:
Objednací číslo:

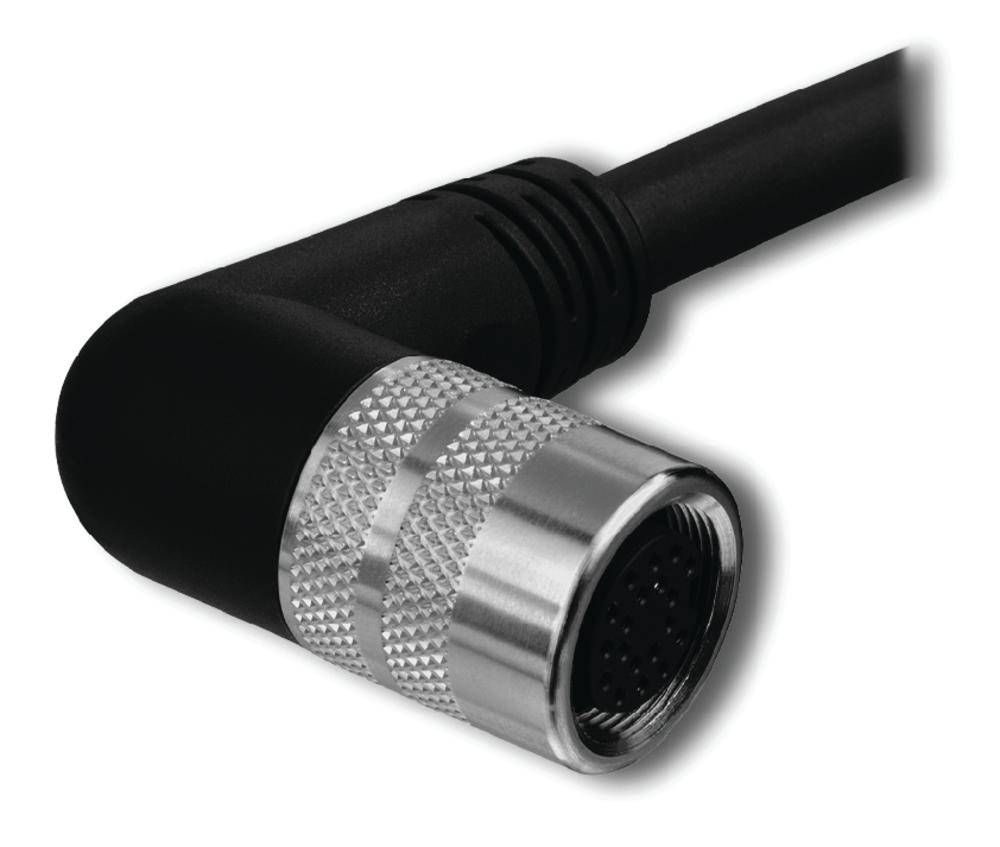

Černý úhlový kulatý konektor se stříbrným kovovým prvkem, vhodný pro připojení elektronických zařízení.
14-kolíkový kulatý konektor s písmeny od A do U v různých polohách uvnitř kruhu.
'Pin A, L: 0,75 mm²; Pin C-J, N-T: 0,34 mm². A: hnědá, C: bílá-růžová, E: černá, G: růžová, J: zelená, L: modrá, M: propojeno s A, N: růžovo-hnědá, O: fialová, R: bílá, S: červená, T: šedá, U: propojeno s L.'

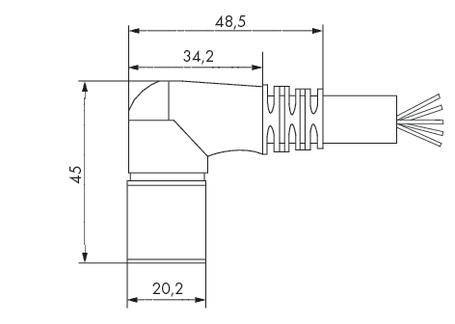

Technický výkres potrubní spojky s rozměry: délka 48,5 mm, šířka 20,2 mm, výška 45 mm. Spojuje se v úhlu.
1/4
Kategorie produktu
upravený zástrčkový konektor pro senzory - aktory
Provedení
zásuvka, zahnutá
Norma zástrčky
senzorika konektoru
Strana připojení A
kabel, otevřený konec
Strana připojení B
zásuvka M16, zahnutá
Datasheety: (PDF)
Doručení: Út 8. 12.
Prodej a doprava:
Conrad ElectronicObchodní podmínky
Počet
Celková cena (4 048,76 Kč / kus)
4 048,76 Kč
Doručení zboží v rámci jiných zemí EU (0% DPH) Bez DPH.
Plus 0,00 Kč
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatečných nákladů na dopravu
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Nahlásit právní incident

Technické parametry

  • Piny A, L: 0,75 mm²
  • Pin C - J, N - T: 0,34 mm²
Typ

756-3206/140-050

Kategorie produktu

upravený zástrčkový konektor pro senzory - aktory

Provedení

zásuvka, zahnutá

Norma zástrčky

senzorika konektoru

Strana připojení A

kabel, otevřený konec

Strana připojení B

zásuvka M16, zahnutá

Počet pólů

12

Délka kabelu

5.00 m

Jmenovité napětí

300 V

Připojení

kabel bez konektorů

Typ závitu, šířka připojení

M23

Barva kabelu

černá

Min. teplota

-5 °C

Max. teplota

+80 °C

Typ upevnění

šroubovací

Číslo výrobce

756-3206/140-050

Obsah

1 ks

Ø kabelu

8,90 mm

Ke stažení

List technických údajů

List technických údajů 546279 WAGO upravený zástrčkový konektor pro senzory - aktory, 756-3206/140-050, piny: 12, 5.00 m, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 546279 WAGO upravený zástrčkový konektor pro senzory - aktory, 756-3206/140-050, piny: 12, 5.00 m, 1 ks

Popis

Pro připojení boxů senzor/aktor osazených závitem M8, 14 pólů, zahnutá zásuvka M16, otevřený konec, délka 5 m.
