WAGO datový zástrčkový konektor pro senzory - aktory, upravený, 756-1306/060-003, piny: 5, 30.00 cm, 1 ks

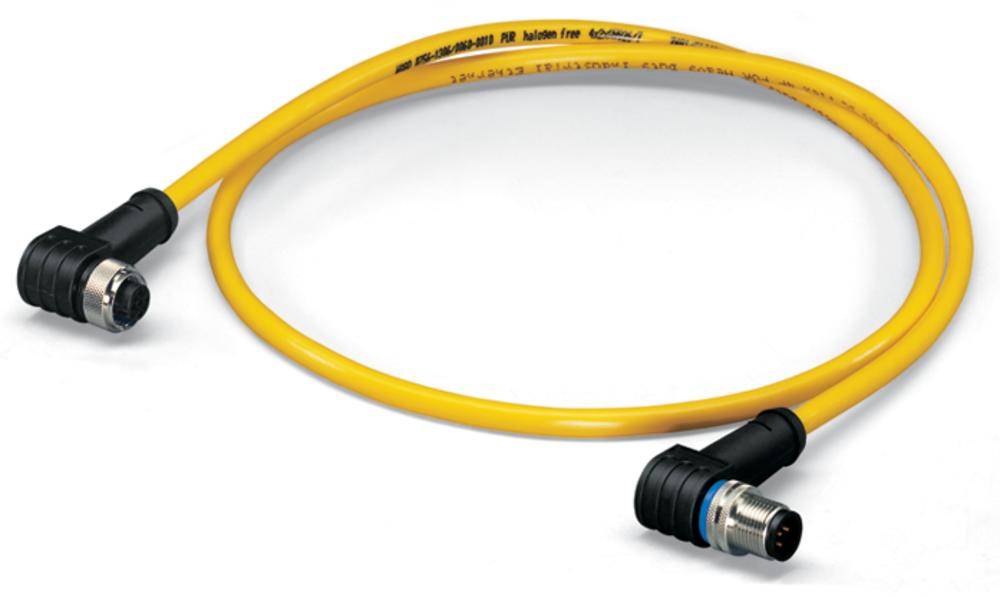

Senzorické vedení s úhlovými M12 konektory na obou koncích, žluté kabelové provedení, vhodné pro průmyslové aplikace.

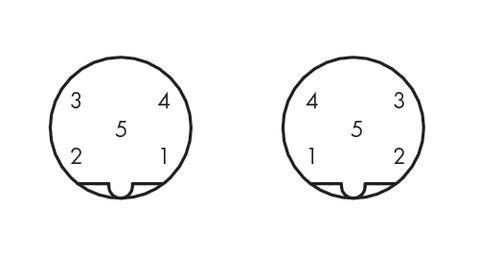

Dva kruhové diagramy s očíslovanými sektory od 1 do 5 v různém pořadí. Čísla označují pozice v kruhu.
Technický výkres: Dva konektory v horizontálním formátu s podrobnými rozměry, včetně délky a průměru, v milimetrech.
Pin 1 - 5: 0,14 mm². 1: bílá/modrá. 2: modrá. 3: bílá/oranžová. 4: oranžová. 5: bílá/zelená, zelená, bílá/hnědá, hnědá. Seznam zapojení kabelů.
1/4
Kategorie produktu
datový zástrčkový konektor pro senzory - aktory, upravený
Provedení
zástrčka, zahnutá
zásuvka, zahnutá
Norma zástrčky
BUS konektor
Strana připojení A
zástrčka M12, zahnutá
Strana připojení B
zástrčka M12, zahnutá
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Doručení: Pá 27. 11.
Prodej a doprava:
Conrad ElectronicObchodní podmínky
Počet
Celková cena (2 709,00 Kč / kus)
2 709,00 Kč
Doručení zboží v rámci jiných zemí EU (0% DPH) Včetně DPH.
Plus 0,00 Kč
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatečných nákladů na dopravu
Doprava zdarma
Ověřený prodejce s technickou podporou
Nahlásit právní incident

Technické parametry

Typ

756-1306/060-003

Kategorie produktu

datový zástrčkový konektor pro senzory - aktory, upravený

Provedení

zástrčka, zahnutá

zásuvka, zahnutá

Norma zástrčky

BUS konektor

Strana připojení A

zástrčka M12, zahnutá

Strana připojení B

zástrčka M12, zahnutá

Počet pólů

5

Délka kabelu

30.00 cm

Materiál pláště

PUR

Jmenovité napětí

60 V

Jmenovitý proud

4 A

Jmenovitý proud - filtr

4 A

Průřez vodiče (kabely senzor-aktor)

0.14 mm²

Připojení

kabel bez konektorů

Typ závitu, šířka připojení

M12

Barva kabelu

žlutá

Kódování

Typ B

IP67

Vlastnosti

bez halogenů

hydrolyzovaný

odolný vůči olejům

odolná vůči UV záření

Min. teplota

-25 °C

Max. teplota

+60 °C

Typ upevnění

šroubovací

Číslo výrobce

756-1306/060-003

Obsah

1 ks

Ø kabelu

6 mm

PLC - PLC

5

0.3 m

Circular connector

Circular connector

Ke stažení

List technických údajů

List technických údajů 546016 WAGO datový zástrčkový konektor pro senzory - aktory, upravený, 756-1306/060-003, piny: 5, 30.00 cm, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 546016 WAGO datový zástrčkový konektor pro senzory - aktory, upravený, 756-1306/060-003, piny: 5, 30.00 cm, 1 ks

Popis

Zahnutý, 0,3 m oboustranně konfekcionovaný, kódování B, zahnutá zásuvka M12, zahnutá zástrčka M12, barva žlutá.
