WAGO 859-303 reléová svorkovnice , 12 V/DC, 5 A, 1 přepínací kontakt, 1 ks | Conrad Electronic

Součástka s vícevrstvou zelenou deskou plošných spojů a bílými relé v šedém pouzdře; jedná se o elektrické technické zařízení.

Ilustrační obrázek

Součástka s vícevrstvou zelenou deskou plošných spojů a bílými relé v šedém pouzdře; jedná se o elektrické technické zařízení.

Schematický nákres elektronické součástky s rozměry: šířka 91 mm (3,58 palce), výška 56 mm (2,2 palce).

Spínací symbol znázorňuje relé s LED diodou, diodou a kontaktními svorkami. Propojení od A1, A2 ke kontaktům 11, 12, 14.

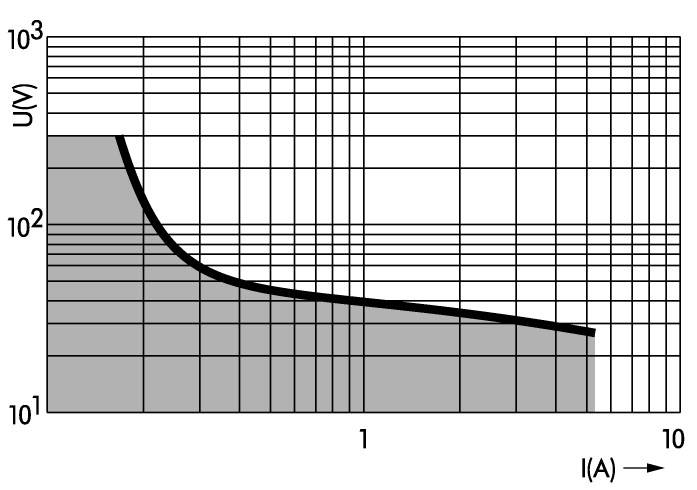

Graf charakteristiky proudu a napětí: Napětí (U) na svislé ose, proud (I) na vodorovné ose. Ukazuje klesající napětí při zvyšujícím se proudu.

1/4

Ilustrační obrázek

Kategorie produktu

reléová svorkovnice

Typ kontaktu

1 přepínací kontakt

Jmenovité napětí

12 V/DC

Spínací napětí (max.)

250 V/AC

Spínací proud (max.)

5 A

Datasheety: (PDF)

Deutsch (Deutschland)

WAGO

Okamžité doručení: Čt 1. 10.

32 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Ks

Celková cena (508,26 Kč / kus)

508,26 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Kategorie produktu: reléová svorkovnice

Typ: 859-303

Připojení: pružinová svorka

Barva: šedá

Reakční doba: 5 ms

Čas rozpadu: 6 ms

Typ kontaktu: 1 přepínací kontakt

Materiál kontaktu: AgNi

Jmenovité napětí: 12 V/DC

Spínací napětí (max.): 250 V/AC

Spínací proud (max.): 5 A

Max. spínací výkon: 1250 VA

Mechanická životnost: 5x 10⁶ spínacích cyklů

Délka: 91 mm

Šířka: 6 mm

V: 56 mm

Rozm.: (d x š x v) 91 x 6 x 56 mm

Obsah: 1 ks

Hmotnost: 19.28 g

Ke stažení

List technických údajů

Deutsch (Deutschland)

List technických údajů 640827 WAGO 859-303 reléová svorkovnice , 12 V/DC, 5 A, 1 přepínací kontakt, 1 ks
