WAGO 787-1212 síťový zdroj na DIN lištu 24 V 2.5 A 60 W Počet výstupů:1 x Obsah 1 ks

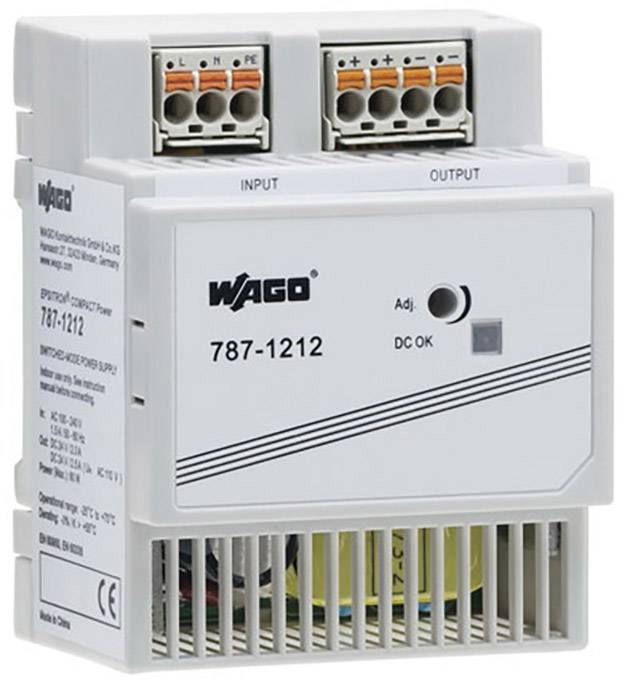

Šedý síťový napájecí zdroj značky Wago s modelovým číslem '787-1212', zobrazující vstupní a výstupní konektory včetně stavových indikátorů.

Schéma zapojení zařízení se vstupy a výstupy. Vlevo jsou PE, L, N, vpravo DC+, DC-, oddělené diagonální čárou.

Schéma zapojení usměrňovače: Vlevo svorky pro PE, L, N; vpravo svorky pro DC+, DC-, DC+.

1/3

Datasheety: (PDF)

Okamžité doručení: St 23. 9.

12 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (1 847,11 Kč / kus)

1 847,11 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Napájecí zdroj DC 24 V / 2.5 A

Hlavní benefity

Výkon 22 V / 2.5 A;60 W
Primárně taktovaný zdroj
Pro přístroje a zařízení třídy II
Vstup 1fázový
Rozsah vstupního napětí 85 V až 264 V/AC / 125 V až 375 V/DC

Technické parametry

Stupeň krytí: IP20
Provozní rozsah teplot -25 °C až +70 °C

Jmenovité vstupní napětí: 100 V/AC
240 V/AC

Typ: Taktovaný

Kategorie produktu: síťový zdroj na DIN lištu

Vstupní napětí (min.): 85 V/AC

Výstupní napětí: 24 V

Vstupní napětí: 85 V až 264 V/AC / 125 V až 375 V/DC

Vstupní napětí (max.): 264 V/AC

Výstupní proud (max.): 2.5 A

Výstupní proud (max.) - zaokrouhlený: 2.5 A

: 60 W

Fáze: 1

Výstupní napětí (max.): 24 V

Počet výstupů: 1 x

Rozm.: (d x š x v) 56 x 72 x 90 mm

Hmotnost: 270 g

Výstupní napětí (max.): 22 V

Výstupní napětí (min.): 26 V

Číslo výrobce: 787-1212

Obsah: 1 ks

MTBF: 500000 h

Šířka: 72 mm

V: 90 mm

Délka: 56 mm

Typ: 787-1212

Hloubka: 89 mm

Připojení: WAGO 740

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Výkon

Vstupní napětí (max.)

Výstupní napětí (max.)

Výstupní napětí

Jmenovité vstupní napětí

Počet výstupů

Výstupní proud (max.) - zaokrouhlený

Vstupní napětí (min.)

WAGO 787-1212 síťový zdroj na DIN lištu 24 V 2.5 A 60 W Počet výstupů:1 x Obsah 1 ks

Objednací číslo:1429842

Tento produkt

60 W

264 V/AC

24 V

100 V/AC240 V/AC

1 x

2.5 A

85 V/AC

WAGO 787-1202 síťový zdroj na DIN lištu 24 V 1.3 A 31.2 W Počet výstupů:1 x Obsah 1 ks

Objednací číslo:1429841

31.2 W

264 V/AC

24 V

100 V/AC240 V/AC

1 x

1.3 A

85 V/AC

WAGO 787-1216 síťový zdroj na DIN lištu 24 V 4.2 A 100.8 W Počet výstupů:1 x Obsah 1 ks

Objednací číslo:1429843

100.8 W

264 V/AC

24 V

100 V/AC240 V/AC

1 x

4.2 A

85 V/AC

WAGO 787-1226 síťový zdroj na DIN lištu 24 V 6 A 144 W Počet výstupů:1 x Obsah 1 ks

Objednací číslo:1429844

144 W

24 V

1 x

6 A

WAGO 787-1200 síťový zdroj na DIN lištu 0.5 A Obsah 1 ks

Objednací číslo:1890131

240 V/AC340 V/DC

24 V/DC

500 mA

100 V/AC140 V/DC

WAGO 787-1001 síťový zdroj na DIN lištu 12 V/DC 2 A 24 W Počet výstupů:2 x Obsah 1 ks

Objednací číslo:518977

24 W

264 V/AC

12 V/DC

115 V/AC230 V/AC120 - 373 V/DC

2 x

2 A

85 V/AC

WAGO 787-1002 síťový zdroj na DIN lištu 24 V/DC 1.3 A 31.2 W Počet výstupů:2 x Obsah 1 ks

Objednací číslo:518978

31.2 W

264 V/AC

24 V/DC

115 V/AC230 V/AC120 - 373 V/DC

2 x

1.3 A

85 V/AC

WAGO 787-1011 síťový zdroj na DIN lištu 12 V/DC 4 A 48 W Počet výstupů:2 x Obsah 1 ks

Objednací číslo:518979

48 W

264 V/AC

12 V/DC

115 V/AC230 V/AC120 - 373 V/DC

2 x

4 A

85 V/AC

WAGO 787-1012 síťový zdroj na DIN lištu 24 V/DC 2.5 A 60 W Počet výstupů:2 x Obsah 1 ks

Objednací číslo:518980

60 W

264 V/AC

24 V/DC

115 V/AC230 V/AC120 - 373 V/DC

2 x

2.5 A

85 V/AC

WAGO 787-1022 síťový zdroj na DIN lištu 24 V/DC 4 A 96 W Počet výstupů:2 x Obsah 1 ks

Objednací číslo:518981

96 W

264 V/AC

24 V/DC

24 V DC

115 V/AC230 V/AC120 - 373 V/DC

2 x

4 A

85 V/AC

Ke stažení

List technických údajů

List technických údajů 1429842 WAGO 787-1212 síťový zdroj na DIN lištu 24 V 2.5 A 60 W Počet výstupů:1 x Obsah 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1429842 WAGO 787-1212 síťový zdroj na DIN lištu 24 V 2.5 A 60 W Počet výstupů:1 x Obsah 1 ks

Popis

Primárně taktovaný zdroj, 1-fázový

Provedení

Zařaditelný paralelně nebo sériově
Galvanicky oddělené výstupní napětí (SELV) podle EN 60950-1/UL 60950-1
Stupňovitý profil pro normovanou montáž do rozvodné desky
Odnímatelný přední panel a připravené šroubové otvory pro alternativní montáž do systémových rozdělovačů nebo připojení zařízení
připojovací technika picoMAX® (zásuvné - připojení bez použití nářadí)
Galvanicky oddělené výstupní napětí (SELV) podle EN 60950-1/UL 60950-1
