WAGO 756-3202/120-050 upravený zástrčkový konektor pro senzory - aktory, 756-3202/120-050, piny: 12, 5.00 m, 1 ks

Černý lomený kabel s kulatou stříbrnou zástrčkou, vhodný pro technické aplikace.
12pólové kruhové znázornění s číslovanými poli od 1 do 12, počínaje nahoře uprostřed a řazenými po směru hodinových ručiček.

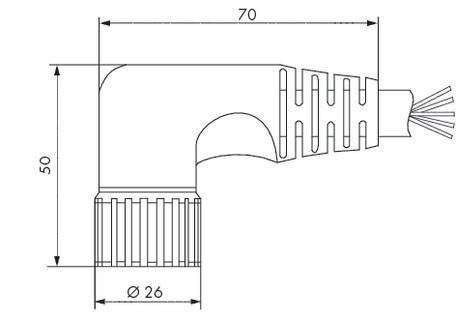

Technický výkres úhlové zástrčky s rozměry: celková délka 70 mm, výška 50 mm, průměr 26 mm. Detailní znázornění drážkování.
Tabulka barevného a číselného přiřazení pro 19 pinů s různými průřezy kabelů: Piny 6, 12 a 19 mají průřez 1,00 mm², ostatní 0,34 mm².
1/4
Kategorie produktu
upravený zástrčkový konektor pro senzory - aktory
Provedení
zásuvka, rovná
Norma zástrčky
senzorika konektoru
Strana připojení A
kabel, otevřený konec
Strana připojení B
zásuvka M23, rovná
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Doručení: Čt 10. 12.
Prodej a doprava:
Conrad ElectronicObchodní podmínky
Počet
Celková cena (4 899,00 Kč / kus)
4 899,00 Kč
Doručení zboží v rámci jiných zemí EU (0% DPH) Včetně DPH.
Plus 0,00 Kč
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatečných nákladů na dopravu
Doprava zdarma
Ověřený prodejce s technickou podporou
Nahlásit právní incident

Technické parametry

  • Pin 9, 11, 12: 1 mm²
  • Pin 1 - 8: 0,34 mm²
Typ

756-3202/120-050

Kategorie produktu

upravený zástrčkový konektor pro senzory - aktory

Provedení

zásuvka, rovná

Norma zástrčky

senzorika konektoru

Strana připojení A

kabel, otevřený konec

Strana připojení B

zásuvka M23, rovná

Počet pólů

12

Délka kabelu

5.00 m

Jmenovité napětí

300 V

Připojení

kabel bez konektorů

Typ závitu, šířka připojení

M23

Barva kabelu

černá

Min. teplota

-5 °C

Max. teplota

+80 °C

Typ upevnění

šroubovací

Číslo výrobce

756-3202/120-050

Obsah

1 ks

Ø kabelu

8,90 mm

UKCA

bezvýznamný

Ke stažení

List technických údajů

List technických údajů 546259 WAGO 756-3202/120-050 upravený zástrčkový konektor pro senzory - aktory, 756-3202/120-050, piny: 12, 5.00 m, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 546259 WAGO 756-3202/120-050 upravený zástrčkový konektor pro senzory - aktory, 756-3202/120-050, piny: 12, 5.00 m, 1 ks

Popis

Axiální, 12 pólů, délka 5 m, jednostranně konfekcionovaný (s volným koncem), axiální zásuvka M23.
