Name: WAGO 734 zásuvkový konektor do DPS 6, rozteč 3.50 mm, 734-466, 100 ks
Brand: WAGO
SKU: 544112
Availability: BackOrder

Šestipólový konektor, vertikálně orientovaný, určený pro montáž na desku plošných spojů, v béžovém plastovém pouzdře.

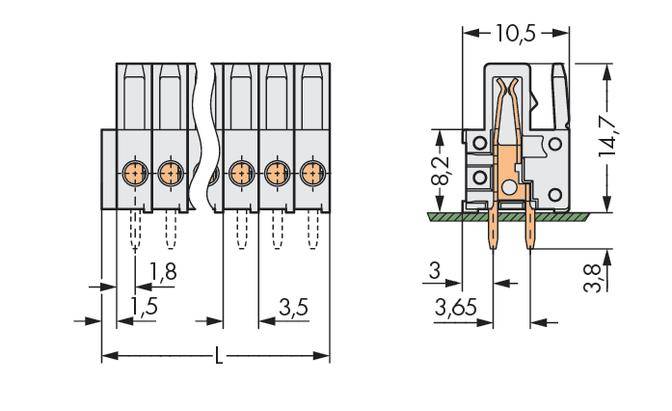

Technický výkres konektoru s přesnými rozměry v milimetrech. Zobrazuje pohled zepředu a boční pohled s detailními rozměry.

Degradační křivka 2-, 4-, 6-, 12-, 24-pinových pérových lišt. Zobrazuje pokles proudu při zvyšující se okolní teplotě od -20°C do 110°C.

1/3

Kategorie produktu

zásuvkový konektor do DPS

Provedení

zásuvka, vestavná vertikální

Počet řádků

Řada

734

Rastr (rozteč)

3.50 mm

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Čt 26. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet (velikost balení 100 ks)

Celková cena (9 509,00 Kč / kus)

9 509,00 Kč

Včetně DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Hlavní benefity

Pružinová lišta MCS Mini

Obsah: 100 ks
Počet řádků: 1
Počet pólů: 6

Technické parametry

Kategorie produktu: zásuvkový konektor do DPS

Provedení: zásuvka, vestavná vertikální

Počet řádků: 1

Typ zapojení konektoru: wire to board

Řada: 734

Rastr (rozteč): 3.50 mm

Počet kontaktů v řadě: 6

Počet pólů: 6

Šířka: 22.50 mm

Jmenovitý proud: 10 A

Jmenovitý proud - filtr: 10 A

Obsah: 100 ks

Rozm.: (d x š x v) 10.50 x 22.50 x 18.50 mm

Připojení: do DPS

Materiál pouzdra: PA 66

Číslo výrobce: 734-466

Barva: světle šedá

Průmyslové balení: Ano

Materiál kontaktu: slitina mědi

Kontaktní povrch tiskové strany: pocínovaný

Finální úprava kontaktu: pocínovaný

Jmenovité napětí: 160 V

V: 18.50 mm

Délka: 10.50 mm

Směr zástrčky: kolmo k DPS

Typ: 734-466

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 544112 WAGO 734 zásuvkový konektor do DPS 6, rozteč 3.50 mm, 734-466, 100 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 544112 WAGO 734 zásuvkový konektor do DPS 6, rozteč 3.50 mm, 734-466, 100 ks

Popis

S rovnými pájecími kolíky, 6 pólů, rozteč 3,5 mm, 100% ochrana proti chybnému zapojení, pájecí kolík 0,9 mm x 0,9 mm, kódovatelná, se 2 západkami, světle šedá.

Popis

S rovnými pájecími kolíky, 6 pólů, rozteč 3,5 mm, 100% ochrana proti chybnému zapojení, pájecí kolík 0,9 mm x 0,9 mm, kódovatelná, se 2 západkami, světle šedá.
