WAGO 2140 pinová lišta (standardní) 6, rozteč 3.50 mm, 734-136, 100 ks

Béžová plastová zástrčka s několika kovovými kolíky vyčnívajícími z její spodní strany, zobrazená na bílém pozadí.

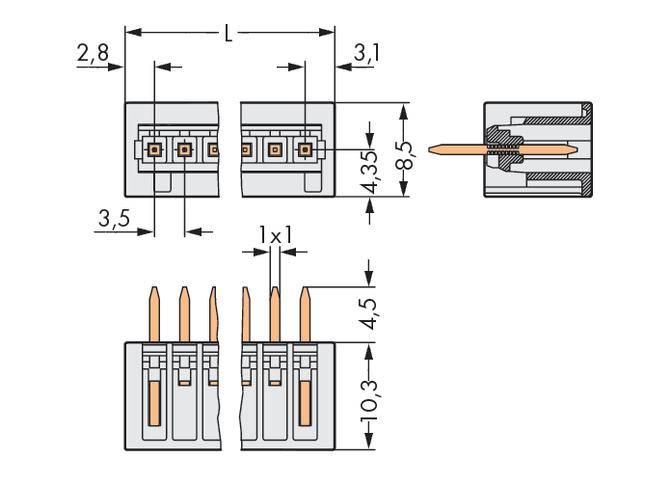

Technický výkres čtyřpólového konektoru s rozměry v milimetrech. Zobrazuje přední pohled, boční pohled a pohled shora.
Degradační křivka ukazuje vztah mezi teplotou okolí (°C) a proudem v A pro různé konfigurace počtu pólů.
1/3
Kategorie produktu
pinová lišta (standardní)
Provedení
zástrčka, rovná
Počet řádků
1
Řada
2140
Rastr (rozteč)
3.50 mm
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Doručení: Út 1. 12.
Prodej a doprava:
Conrad ElectronicObchodní podmínky
Počet (velikost balení 100 ks)
Celková cena (4 385,00 Kč / kus)
4 385,00 Kč
Doručení zboží v rámci jiných zemí EU (0% DPH) Včetně DPH.
Plus 0,00 Kč
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatečných nákladů na dopravu
Doprava zdarma
Ověřený prodejce s technickou podporou
Nahlásit právní incident

Hlavní benefity

Kolíková lišta

  • Obsah: 100 ks
  • Počet řádků: 1
  • Počet pólů: 6

Technické parametry

Kategorie produktu

pinová lišta (standardní)

Provedení

zástrčka, rovná

Počet řádků

1

Typ zapojení konektoru

wire to board

Řada

2140

Rastr (rozteč)

3.50 mm

Počet kontaktů v řadě

6

Počet pólů

6

Šířka

23.4 mm

Kolíkový tvar

čtvercový

Jmenovitý proud

10 A

Jmenovitý proud - filtr

10 A

Obsah

100 ks

Rozm.

(d x š x v) 8.5 x 23.4 x 14.8 mm

Připojení

do DPS

Materiál pouzdra

polyamid

Číslo výrobce

734-136

Barva

světle šedá

Průmyslové balení

Ano

Izolační materiál

polyamid

Materiál kontaktu

elektrolytická měď

Kontaktní povrch tiskové strany

pocínovaný

Finální úprava kontaktu

pocínovaný

Jmenovité napětí

160 V

V

14.8 mm

Délka

8.5 mm

Směr zástrčky

kolmo k DPS

Max. teplota

+100 °C

Min. teplota

-60 °C

Typ

734-136

Flexible PCB-connector

Grey

160 V

6

Pin

-60-100 °C

Solder

V0

2.5 kV

Soldering connection

Tin

III

2

3.5 mm

1

3.5 mm

Thermoplastic

10 A

UKCA

Ano

Ke stažení

List technických údajů

List technických údajů 543541 WAGO 2140 pinová lišta (standardní) 6, rozteč 3.50 mm, 734-136, 100 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 543541 WAGO 2140 pinová lišta (standardní) 6, rozteč 3.50 mm, 734-136, 100 ks

Popis

Pájecí kolíky, 1 x 1 mm, 6pól., rozteč 3,5 mm, 100% ochrana proti chybnému zapojení, s bočnicemi, světle šedá.
