Name: WAGO 2140 pinová lišta (standardní) 14, rozteč 3.50 mm, 734-174/105-604/997-408, 280 ks
Brand: WAGO
SKU: 543700
Availability: SoldOut

Flexibilní energetický řetěz s černými plastovými segmenty umožňujícími ohyby; vhodný pro ochranu a vedení kabelů.

Deratizační křivka ukazuje pokles proudového zatížení při vzrůstající okolní teplotě pro pružinovou lištu, vycházející z normy EN 60512-5-2.

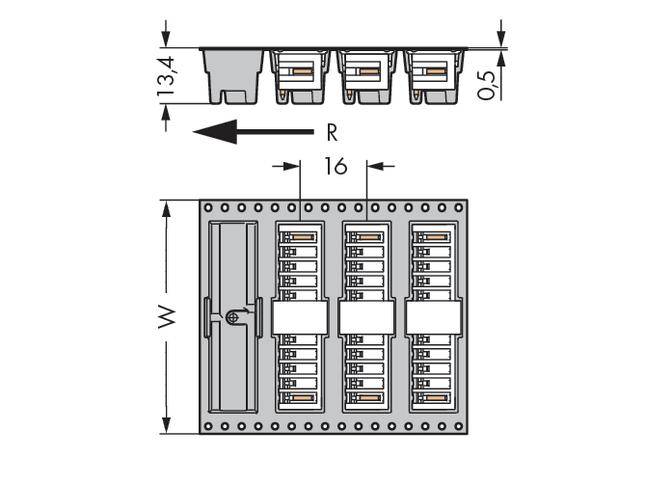

Technický výkres elektronické součástky. Zobrazuje rozměry 13,4, 0,5 a 16, se šipkou pro směr R.

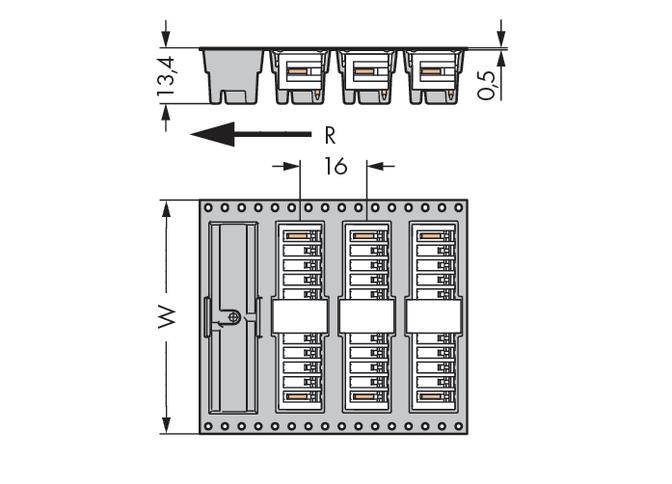

Technický výkres rozvaděče s rozměry: šířka W, výška 13,4, hloubka 0,5, R 16.

1/4

Kategorie produktu

pinová lišta (standardní)

Provedení

zástrčka, zahnutá

Počet řádků

Řada

2140

Rastr (rozteč)

3.50 mm

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Není k dispozici

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Celková cena (36 209,00 Kč / kus)

36 209,00 Kč

Včetně DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Hlavní benefity

Kolíková lišta

Obsah: 280 ks
Počet řádků: 1
Počet pólů: 14

Technické parametry

Jmenovité rázové napětí: 2,5 kV

Kategorie produktu: pinová lišta (standardní)

Provedení: zástrčka, zahnutá

Počet řádků: 1

Typ zapojení konektoru: wire to board

Řada: 2140

Rastr (rozteč): 3.50 mm

Počet kontaktů v řadě: 14

Počet pólů: 14

Šířka: 52.4 mm

Kolíkový tvar: čtvercový

Jmenovitý proud: 10 A

Jmenovitý proud - filtr: 10 A

Obsah: 280 ks

Rozm.: (d x š x v) 10.3 x 52.4 x 10.9 mm

Připojení: do DPS

Materiál pouzdra: polyftalamid (PPA GF)

Číslo výrobce: 734-174/105-604/997-408

Barva: černá

Průmyslové balení: Ano

Izolační materiál: polyftalamid (PPA GF)

Materiál kontaktu: elektrolytická měď

Kontaktní povrch tiskové strany: pocínovaný

Finální úprava kontaktu: pocínovaný

Jmenovité napětí: 160 V

V: 10.9 mm

Délka: 10.3 mm

Směr zástrčky: vodorovně k DPS

Max. teplota: +100 °C

Min. teplota: -60 °C

Typ: 734-174/105-604/997-408

UKCA: bezvýznamný

Varianty(Veškeré ceny jsou vč. DPH)

Počet pólů

Provedení

Šířka

WAGO 2140 pinová lišta (standardní) 10, rozteč 3.50 mm, 734-140/046-000, 100 ks

Objednací číslo:543576

Doručení: Pá 27. 11.

Conrad Electronic

zástrčka, rovná

37.4 mm

Min.: 1

Násobky: 1

7 195,00 Kč^*

WAGO 2140 pinová lišta (standardní) 10, rozteč 3.50 mm, 734-140/108-000, 100 ks

Objednací číslo:543580

Doručení: Pá 27. 11.

Conrad Electronic

zástrčka, rovná

44.5 mm

Min.: 1

Násobky: 1

10 955,00 Kč^*

WAGO 2140 pinová lišta (standardní) 10, rozteč 3.50 mm, 734-170, 100 ks

Objednací číslo:543676

Doručení: Pá 27. 11.

Conrad Electronic

zástrčka, zahnutá

37.4 mm

Min.: 1

Násobky: 1

7 195,00 Kč^*

WAGO 2140 pinová lišta (standardní) 10, rozteč 3.50 mm, 734-170/105-604, 100 ks

Objednací číslo:543679

Doručení: Pá 27. 11.

Conrad Electronic

zástrčka, zahnutá

37.4 mm

Min.: 1

Násobky: 1

8 379,00 Kč^*

WAGO 2140 pinová lišta (standardní) 10, rozteč 3.50 mm, 734-170/108-000, 100 ks

Objednací číslo:543681

Doručení: Pá 27. 11.

Conrad Electronic

zástrčka, zahnutá

44.5 mm

Min.: 1

Násobky: 1

10 955,00 Kč^*

WAGO 2140 pinová lišta (standardní) 11, rozteč 3.50 mm, 734-141, 100 ks

Objednací číslo:543582

Doručení: Út 1. 12.

Conrad Electronic

zástrčka, rovná

40.9 mm

Min.: 1

Násobky: 1

7 965,00 Kč^*

WAGO 2140 pinová lišta (standardní) 11, rozteč 3.50 mm, 734-141/046-000, 100 ks

Objednací číslo:543583

Doručení: Pá 27. 11.

Conrad Electronic

zástrčka, rovná

40.9 mm

Min.: 1

Násobky: 1

7 965,00 Kč^*

WAGO 2140 pinová lišta (standardní) 11, rozteč 3.50 mm, 734-141/105-604, 100 ks

Objednací číslo:543588

Doručení: Pá 27. 11.

Conrad Electronic

zástrčka, rovná

40.9 mm

Min.: 1

Násobky: 1

9 149,00 Kč^*

WAGO 2140 pinová lišta (standardní) 11, rozteč 3.50 mm, 734-141/108-000, 100 ks

Objednací číslo:543590

Doručení: Út 1. 12.

Conrad Electronic

zástrčka, rovná

48 mm

Min.: 1

Násobky: 1

11 469,00 Kč^*

WAGO 2140 pinová lišta (standardní) 11, rozteč 3.50 mm, 734-171, 100 ks

Objednací číslo:543682

Doručení: Út 1. 12.

Conrad Electronic

zástrčka, zahnutá

40.9 mm

Min.: 1

Násobky: 1

7 965,00 Kč^*

Ke stažení

List technických údajů

List technických údajů 543700 WAGO 2140 pinová lišta (standardní) 14, rozteč 3.50 mm, 734-174/105-604/997-408, 280 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 543700 WAGO 2140 pinová lišta (standardní) 14, rozteč 3.50 mm, 734-174/105-604/997-408, 280 ks

Popis

Pájecí kolíky, zahnuté provedení, 1 x 1 mm, 14pól., rozteč 3,5 mm, ochrana proti chybnému zapojení, s bočnicemi, technika zapojení Reflow, délka kolíku 2,4 mm, kolíková lišta v pásu.

Popis

Pájecí kolíky, zahnuté provedení, 1 x 1 mm, 14pól., rozteč 3,5 mm, ochrana proti chybnému zapojení, s bočnicemi, technika zapojení Reflow, délka kolíku 2,4 mm, kolíková lišta v pásu.
