WAGO 1735 pinová lišta (standardní) 10, rozteč 3.50 mm, 713-1405/105-000, 50 ks

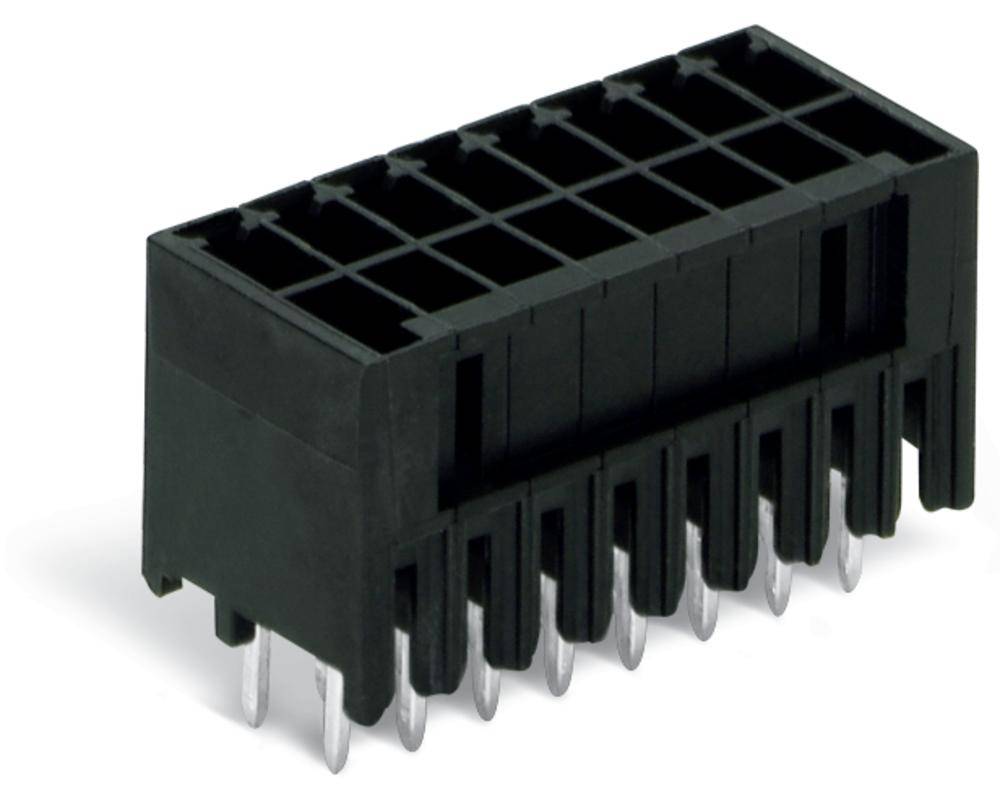

Černý obdélníkový konektor s několika kovovými kolíky, který se používá pro elektrické propojení na tištěných spojích.
'Deratizační křivka pro pérovou lištu 713-1103. Diagram znázorňuje proud v A v závislosti na okolní teplotě ve °C s variantami pro různý počet pólů a jmenovitý proud.'

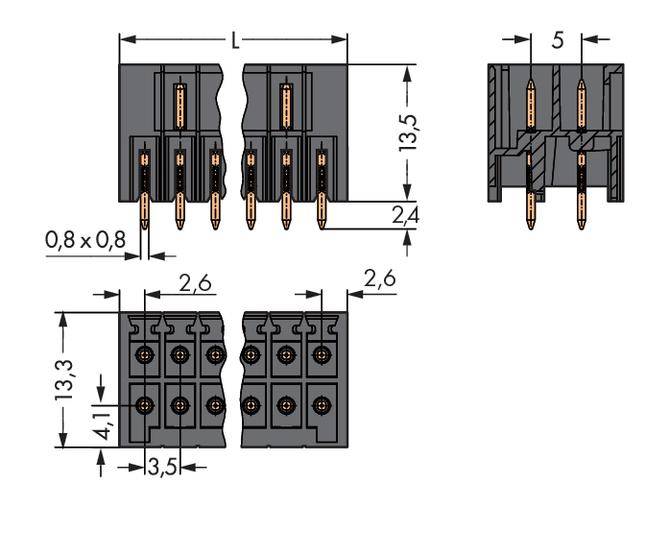

Technický výkres dvoufázového konektoru s rozměry: délka 'L', šířka '5', výška '13,5', rozteč kontaktů '0,8'.
1/3
Kategorie produktu
pinová lišta (standardní)
Provedení
zástrčka, rovná
Počet řádků
2
Řada
1735
Rastr (rozteč)
3.50 mm
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Doručení: Po 30. 11.
Prodej a doprava:
Conrad ElectronicObchodní podmínky
Počet (velikost balení 50 ks)
Celková cena (3 869,00 Kč / kus)
3 869,00 Kč
Doručení zboží v rámci jiných zemí EU (0% DPH) Včetně DPH.
Plus 0,00 Kč
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatečných nákladů na dopravu
Doprava zdarma
Ověřený prodejce s technickou podporou
Nahlásit právní incident

Hlavní benefity

Kolíková lišta

  • Obsah: 50 ks
  • Počet řádků: 2
  • Počet pólů: 10

Technické parametry

  • Jmenovité rázové napětí: 2,5 kV
Kategorie produktu

pinová lišta (standardní)

Provedení

zástrčka, rovná

Počet řádků

2

Typ zapojení konektoru

wire to board

Řada

1735

Rastr (rozteč)

3.50 mm

Počet kontaktů v řadě

5

Počet pólů

10

Šířka

19 mm

Kolíkový tvar

čtvercový

Jmenovitý proud

10 A

Jmenovitý proud - filtr

10 A

Obsah

50 ks

Rozm.

(d x š x v) 13.3 x 19 x 15.9 mm

Připojení

do DPS

Materiál pouzdra

polyftalamid (PPA GF)

Číslo výrobce

713-1405/105-000

Barva

černá

Průmyslové balení

Ano

Izolační materiál

polyftalamid (PPA GF)

Materiál kontaktu

elektrolytická měď

Kontaktní povrch tiskové strany

pocínovaný

Finální úprava kontaktu

pocínovaný

Jmenovité napětí

160 V

V

15.9 mm

Délka

13.3 mm

Směr zástrčky

kolmo k DPS

Max. teplota

+100 °C

Min. teplota

-60 °C

Typ

713-1405/105-000

UKCA

Ano

Ke stažení

List technických údajů

List technických údajů 538368 WAGO 1735 pinová lišta (standardní) 10, rozteč 3.50 mm, 713-1405/105-000, 50 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 538368 WAGO 1735 pinová lišta (standardní) 10, rozteč 3.50 mm, 713-1405/105-000, 50 ks

Popis

Pájecí kolíková lišta rovná 0,8 x 08 mm, 5x2 pólů, rozteč 3,5 mm, 100% ochrana proti chybnému zapojení, 2 řady, černá.
