vyhodnocovací jednotka Siemens 3RB2283-4AC1 3RB22834AC1, 1 ks | Conrad Electronic

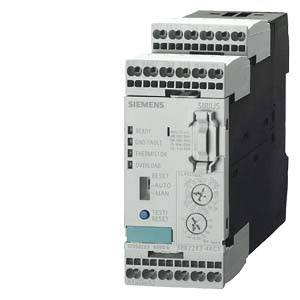

Elektronické ochranné relé od Siemensu s několika vstupy a nastavovacími tlačítky, používané v průmyslových aplikacích.

Ilustrační obrázek

Elektronické ochranné relé od Siemensu s několika vstupy a nastavovacími tlačítky, používané v průmyslových aplikacích.

Otevřená rozvodná skříň s několika řadami elektrických komponent a kabelů odhaluje vnitřní zapojení a technické řešení.

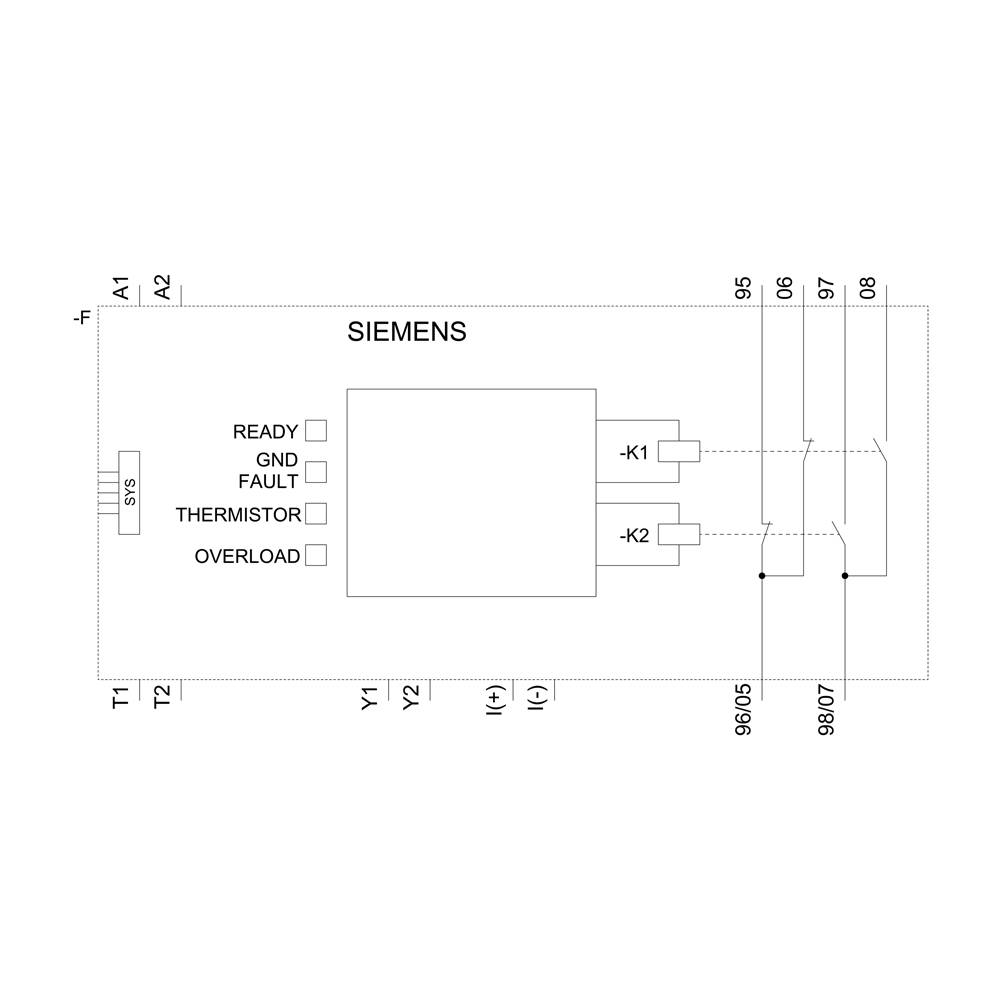

Elektrické schéma zařízení Siemens s přípoji T1, T2, Y1, Y2, svorkami pro 'PŘIPRAVENO', 'PORUCHA', termistorem, indikátory přetížení, relé K1 a K2.

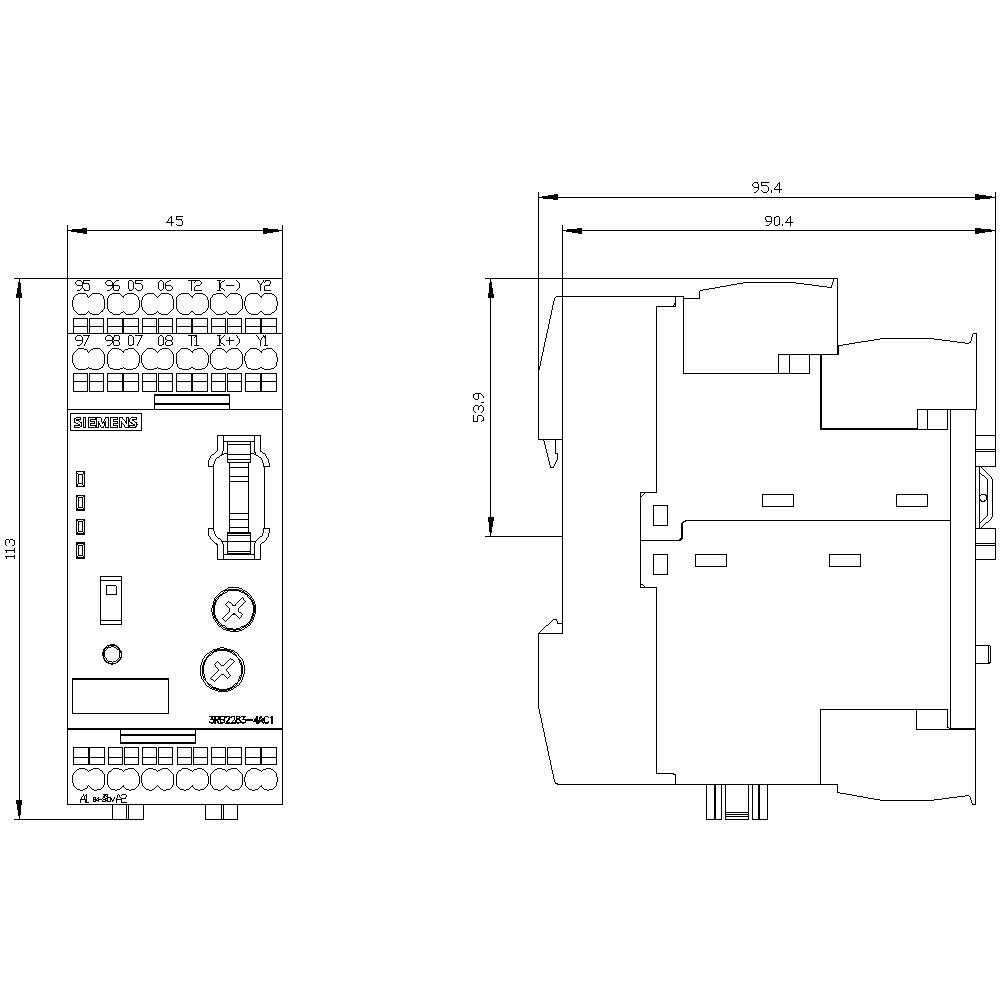

Technický výkres elektronického zařízení s rozměry: výška 113 mm, šířka 45 mm, hloubka 95,4 mm. Čelní a boční pohled.

1/4

Ilustrační obrázek

Druh obalu

Piece

Kategorie produktu

vyhodnocovací jednotka

Funkce

přetížení

Typ kontaktu

2 spínací kontakty

2 rozpínací kontakty

Typ

3RB2283-4AC1

Datasheety: (PDF)

Siemens

Doručení: Po 19. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Ks

Celková cena (8 172,73 Kč / kus)

8 172,73 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Druh obalu: Piece

Kategorie produktu: vyhodnocovací jednotka

Typ: 3RB2283-4AC1

Funkce: přetížení

Vlastnosti: Přepínač auto/manuální

Provozní napětí: 1000 V/AC

Typ kontaktu: 2 spínací kontakty
2 rozpínací kontakty

Připojení: přípojka s pružinovým protitahem

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 45 mm

V: 111 mm

Hloubka: 95 mm

Rozm.: (š x v x h) 45 x 111 x 95 mm

Obsah: 1 ks

AWG max.: 16

AWG min.: 24

Průřez flexibilní (min.): 0.25 mm²

Průřez pevný (min.): 0.25 mm²

: Separate positioning

: 2

: 2

: 0

: 24-240 V

: 24-240 V

: 24-240 V

: Other

: AC

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Kategorie produktu

Funkce

Typ kontaktu

přepěťové relé 1 spínací kontakt, 1 rozpínací kontakt Siemens 3RB3016-1NB0 1 ks

Objednací číslo:1430762

přepěťové relé

přetížení

1 spínací kontakt1 rozpínací kontakt

přepěťové relé 1 spínací kontakt, 1 rozpínací kontakt Siemens 3RB2056-1FC2 Piece 1 ks

Objednací číslo:1741866

přepěťové relé

přetížení

1 spínací kontakt1 rozpínací kontakt

přepěťové relé 1 spínací kontakt, 1 rozpínací kontakt Siemens 3RB2056-1FX2 1 ks

Objednací číslo:1741868

přepěťové relé

přetížení

1 spínací kontakt1 rozpínací kontakt

přepěťové relé 1 spínací kontakt, 1 rozpínací kontakt Siemens 3RB2056-2FC2 Piece 1 ks

Objednací číslo:1741869

přepěťové relé

přetížení

1 spínací kontakt1 rozpínací kontakt

přepěťové relé 1 spínací kontakt, 1 rozpínací kontakt Siemens 3RB2056-2FF2 Piece 1 ks

Objednací číslo:1741870

přepěťové relé

přetížení

1 spínací kontakt1 rozpínací kontakt

přepěťové relé 1 spínací kontakt, 1 rozpínací kontakt Siemens 3RB2056-2FX2 Piece 1 ks

Objednací číslo:1741872

přepěťové relé

přetížení

1 spínací kontakt1 rozpínací kontakt

přepěťové relé 1 spínací kontakt, 1 rozpínací kontakt Siemens 3RB2066-1GC2 1 ks

Objednací číslo:1742009

přepěťové relé

přetížení

1 spínací kontakt1 rozpínací kontakt

přepěťové relé 1 spínací kontakt, 1 rozpínací kontakt Siemens 3RB2066-1MC2 1 ks

Objednací číslo:1742010

přepěťové relé

přetížení

1 spínací kontakt1 rozpínací kontakt

přepěťové relé 1 spínací kontakt, 1 rozpínací kontakt Siemens 3RB2066-1MF2 1 ks

Objednací číslo:1742011

přepěťové relé

přetížení

1 spínací kontakt1 rozpínací kontakt

přepěťové relé 1 spínací kontakt, 1 rozpínací kontakt Siemens 3RB2066-2GC2 1 ks

Objednací číslo:1742012

přepěťové relé

přetížení

1 spínací kontakt1 rozpínací kontakt

Ke stažení

List technických údajů

List technických údajů 1742023 vyhodnocovací jednotka Siemens 3RB2283-4AC1 3RB22834AC1, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1742023 vyhodnocovací jednotka Siemens 3RB2283-4AC1 3RB22834AC1, 1 ks

Popis

Vyhodnocovací jednotkou pro Motorvollschutz (monostabilní) velikosti S00, S12, třída 5...30 umístění hlavní proudový obvod: - a Hilfsstromkreis: pružinovou svorkou ruční automatický RESET elektronické přepěťového relé SIRIUS 3RB22 pro náročné použití pro napájení a ochranu závislém spotřebičů s normální a těžko rozběhový proti minimalizovala pravděpodobnost vzniku jisker vysoká zahřívání. Díky mimořádně velký proud nastavení rozsahu a různých Auslosecharakteristiken se jen několika málo typy celé řady motorů. S nízkou ztrátou výkonu jsou mimořádně energeticky úsporný a přispívají k nižší zahřívání v rozvaděči. Celosvětové schválení (např. IEC a UL/CSA) a pro použití v prostředí s nebezpečím výbuchu (ATEX) jsou samozřejmostí. Přístroje jsou s mono pevného nebo bistabilem výstupní relé. Navíc jsou k dispozici i varianty s komunikace přes IO-Link. Všechny modely jsou pomocí šroubů nebo pružinová spojka pro rychlý, bezúdržbové a vibrační bezpečné připojení. Přetížení pro relé 3 RB22/23/24 potřebujete záznam proudu modul 3RB29 a spojovací vedení. Navíc lze pomocí rozšíření funkcí modulů pro pomocné kontakty pro vždy potřebné funkčnost. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.
