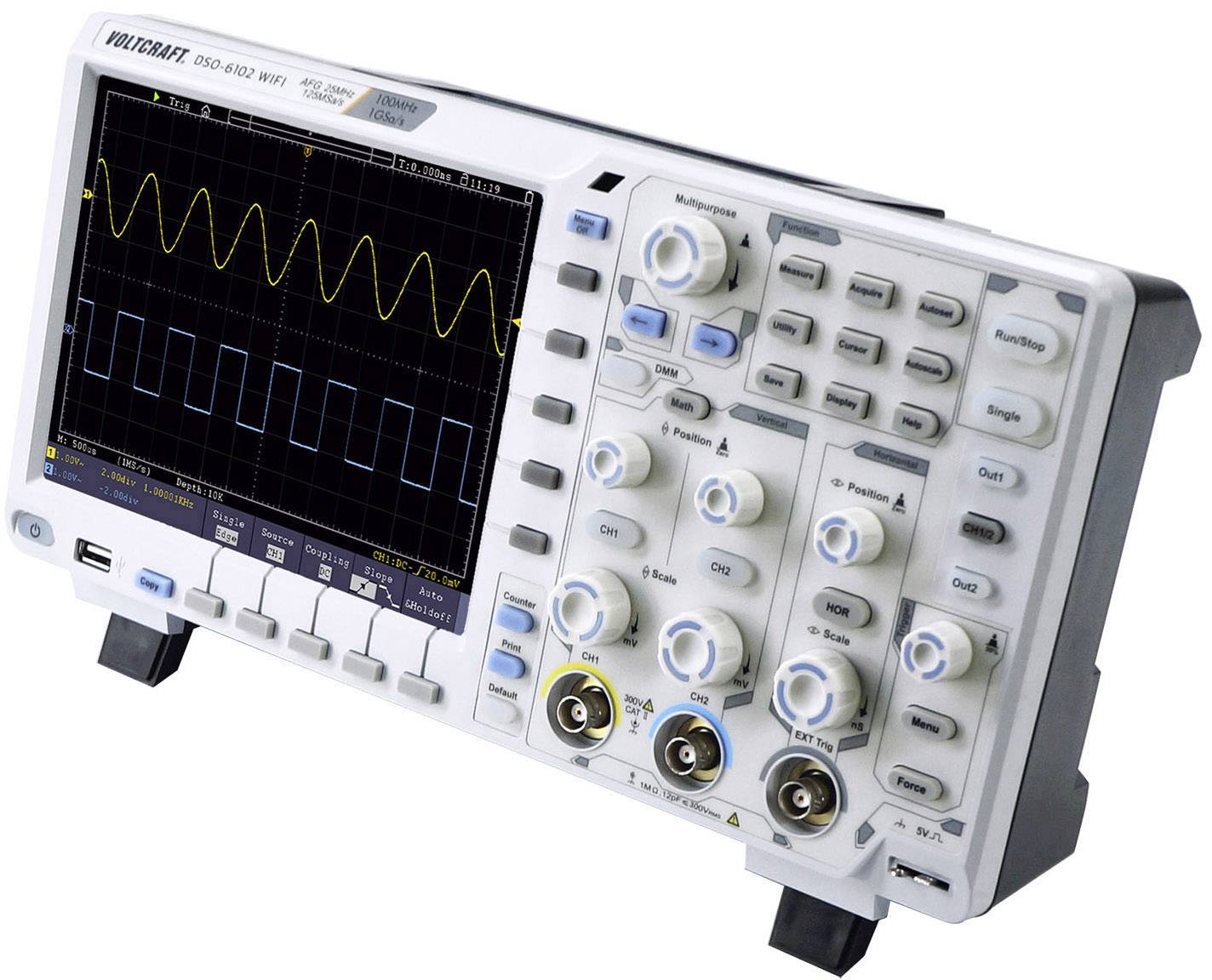

VOLTCRAFT DSO-6102WIFI digitální osciloskop 100 MHz, 2kanálový, 1 GSa/s, 40000 kpts, 8 Bit, generátor funkcí, funkce mul
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Zobrazit alternativy
Prodej a doprava:
Celková cena (9 342,98 Kč / kus)
21 789,26 Kč
-57 %
Kč
Hlavní benefity

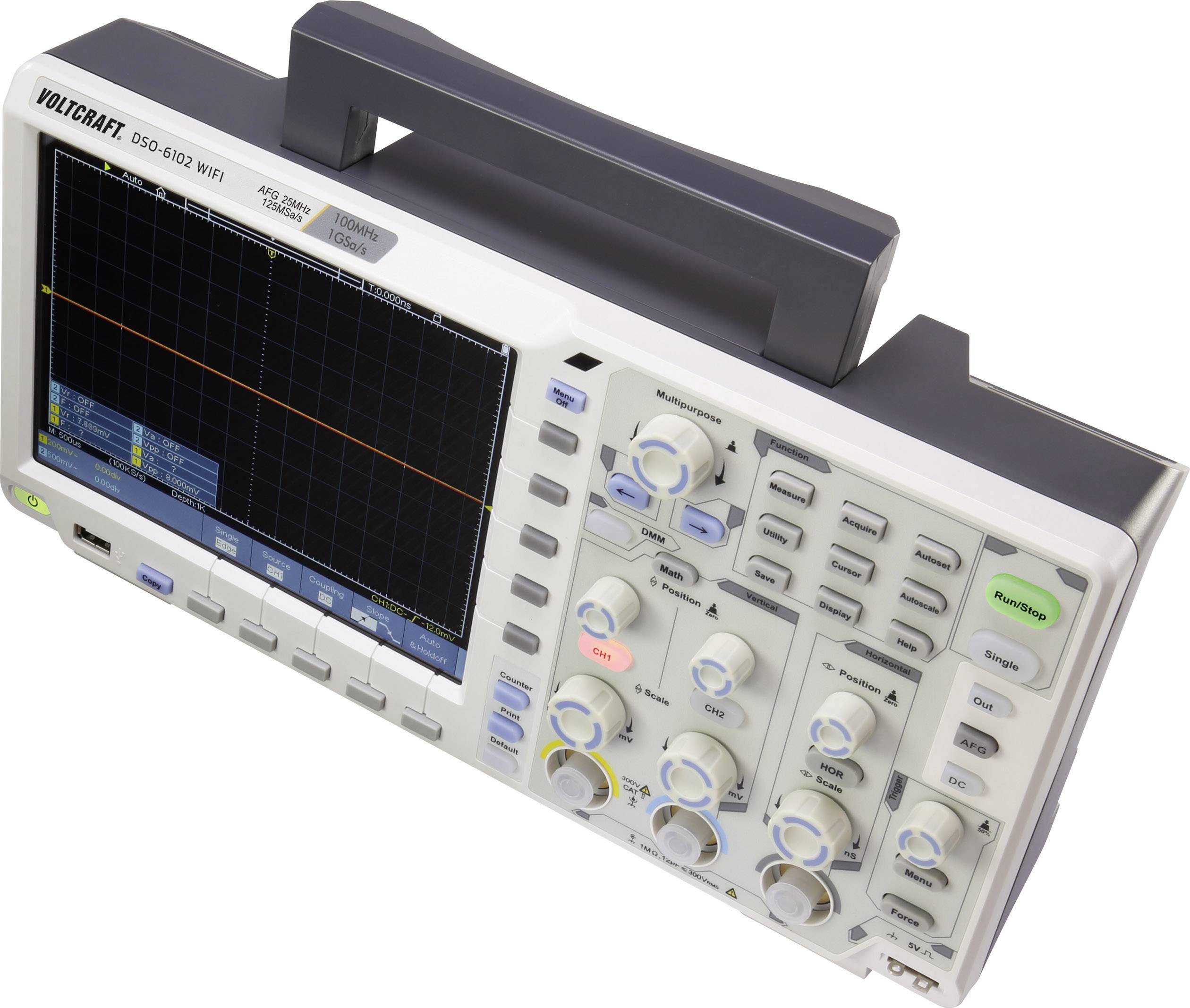

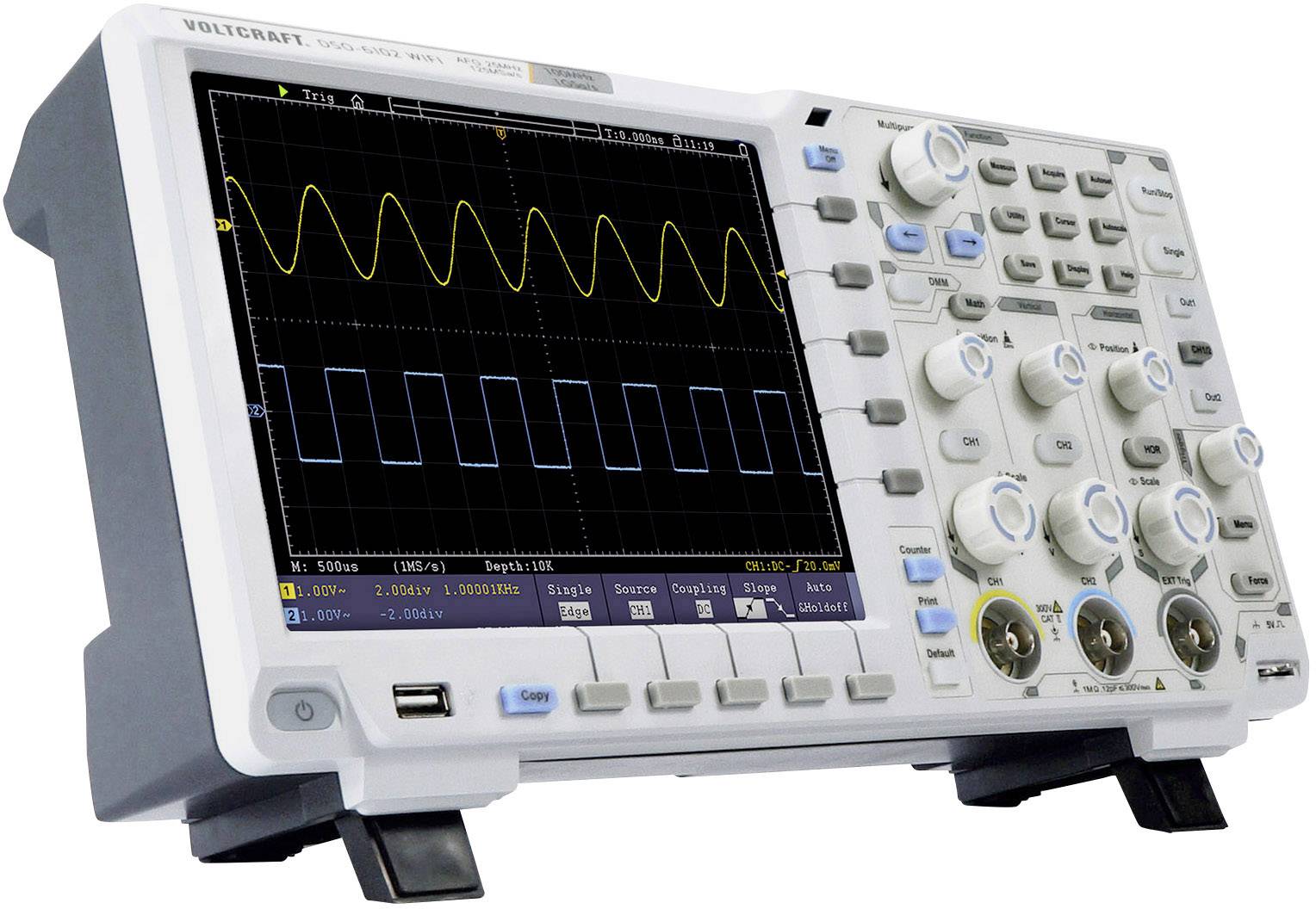

Digitální paměťový osciloskop DSO-6102
- Šířka pásma 100 MHz
- Multidotykový displej, úhlopříčka 20,32 cm, rozlišení 800 x 600 pixelů (zoomování jako na smartphonu)
- Režim barevné teploty
- Napájení ze sítě nebo z akumulátoru
- Arbitrární generátor funkcí 25 MHz
Technické parametry
- Matematické funkce: sčítání, odčítání, násobení, dělení, FFT
- Rychlost obnovování průběhu: 75 000 wfms/s
- Rychlost náběhu < 3,5 ns
- Li-Ion akumulátor 3,7 V / 1300 mAh
- Kategorie produktu
digitální osciloskop
- Šířka pásma
100 MHz
- Vzorkovací frekvence na kanál
1 GSa/s
- Displej
Multidotykový displej 800 x 600 pixelů
- Rozlišení
8 Bit
- Velikost obrazovky
20,32 cm (8")
- Vlastnosti osciloskopu
generátor funkcí
funkce multimetru
s pamětí (DSO)
- Časová základna
2 ns/dílek až 1000 s/dílek
- Počet analogových vstupů
2
bez certifikátu
- Kategorie měření
CAT II
- Vertikální vychylování
1 mV/dílek - 10 V/dílek
- Vstupní impedance
1 MΩ
- Vstupní spojení
DC / AC / GND
- Vstupní napětí
1 MΩ < =300 Vrms; 50 Ω<=5 Vrms
- Napájení
Napájení: 100 - 240 V/AC, 50/60 Hz
- Rozm.
(d x š x v) 90 x 340 x 178 mm
- Hmotnost
2674 g
- Displej
LCD / 800 x 600 Pixel
- Šířka
340 mm
- V
178 mm
- Délka
90 mm
- Rozhraní
USB zařízení
hostitelský port USB
LAN
bezpečnostní banánek
- Hloubka paměti na kanál (Mpts)
40000 kpts
- Typ
DSO-6102WIFI
Ke stažení
List technických údajů
List technických údajů 1534604 VOLTCRAFT DSO-6102WIFI digitální osciloskop 100 MHz, 2kanálový, 1 GSa/s, 40000 kpts, 8 Bit, generátor funkcí, funkce mul
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 1534604 VOLTCRAFT DSO-6102WIFI digitální osciloskop 100 MHz, 2kanálový, 1 GSa/s, 40000 kpts, 8 Bit, generátor funkcí, funkce mul
Prohlášení o shodě
Prohlášení o shodě 1534604 VOLTCRAFT DSO-6102WIFI digitální osciloskop 100 MHz, 2kanálový, 1 GSa/s, 40000 kpts, 8 Bit, generátor funkcí, funkce mul
Záruční podmínky
Záruční podmínky 1534604 VOLTCRAFT DSO-6102WIFI digitální osciloskop 100 MHz, 2kanálový, 1 GSa/s, 40000 kpts, 8 Bit, generátor funkcí, funkce mul
Ke stažení
Ke stažení 1534604 VOLTCRAFT DSO-6102WIFI digitální osciloskop 100 MHz, 2kanálový, 1 GSa/s, 40000 kpts, 8 Bit, generátor funkcí, funkce mul
Popis

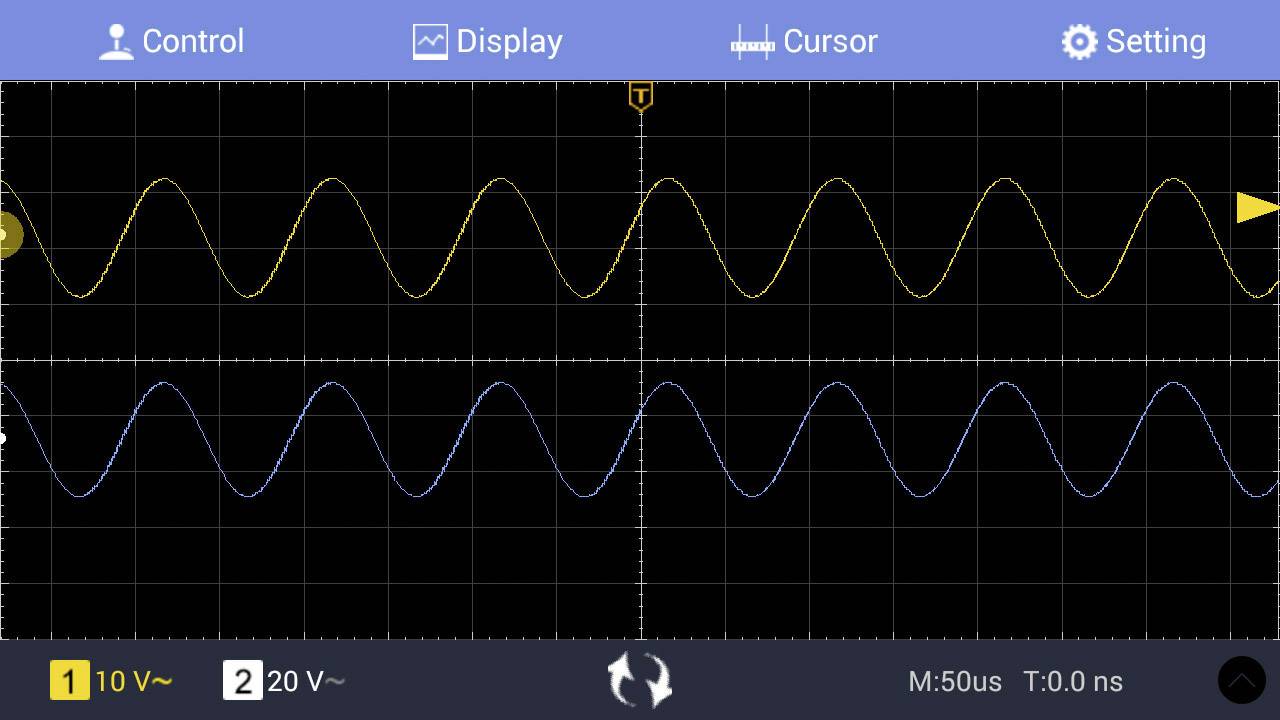

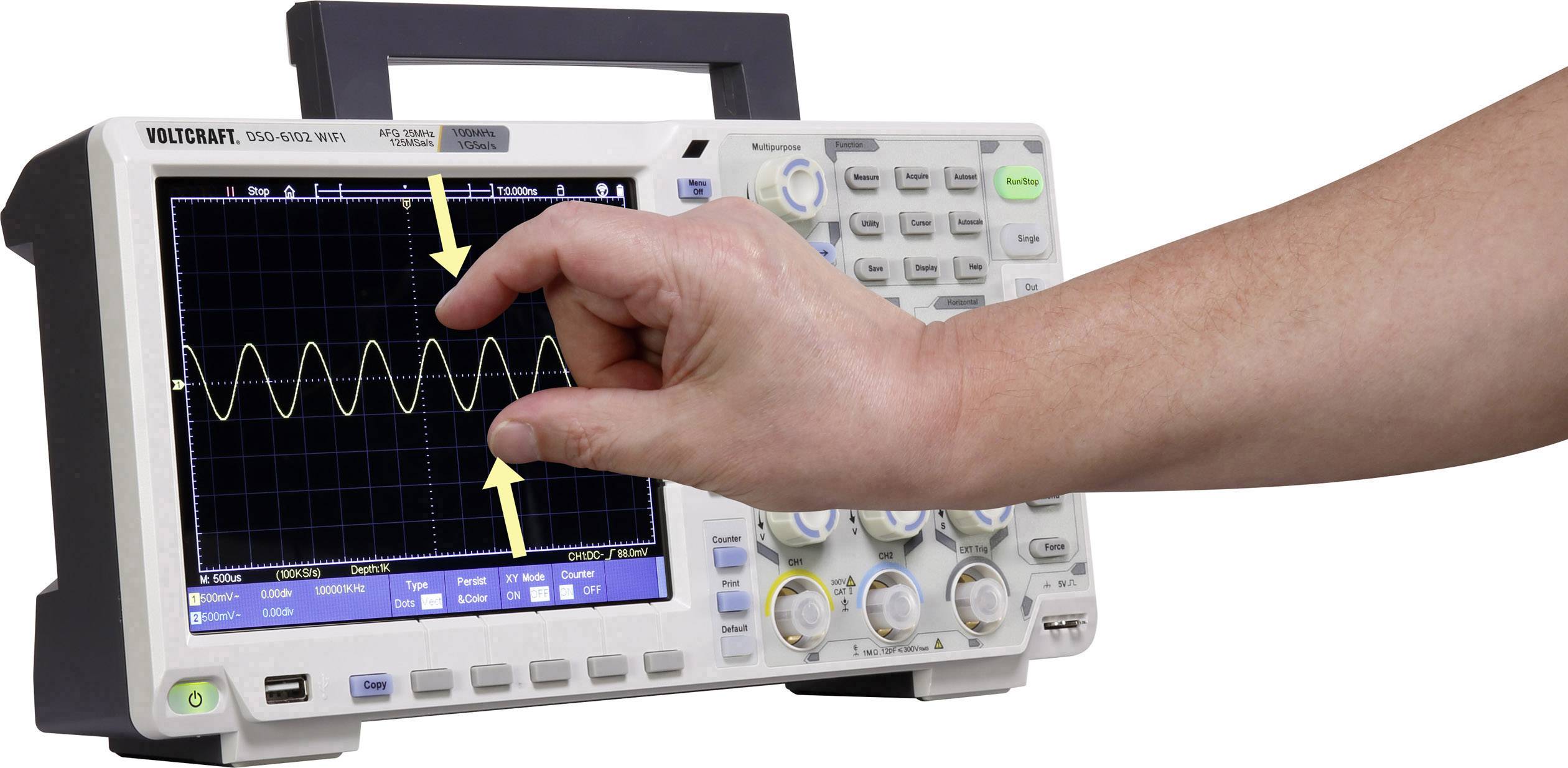

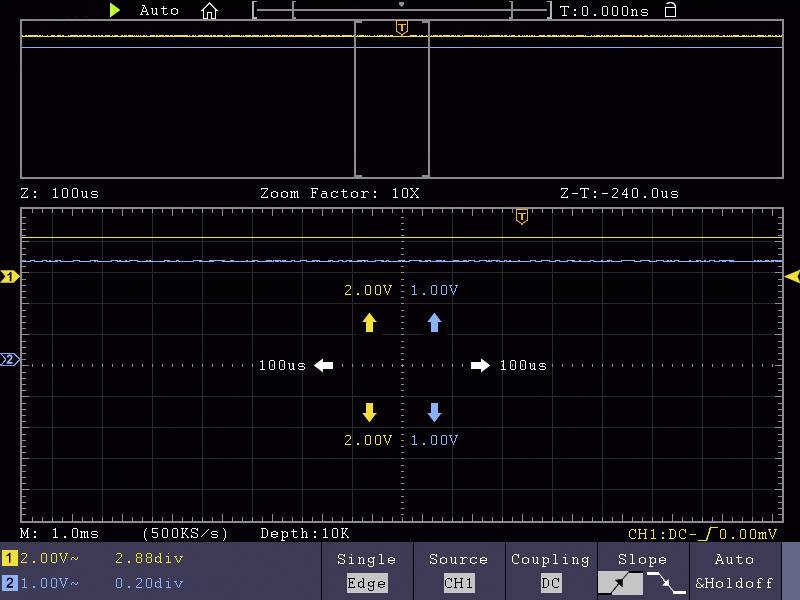

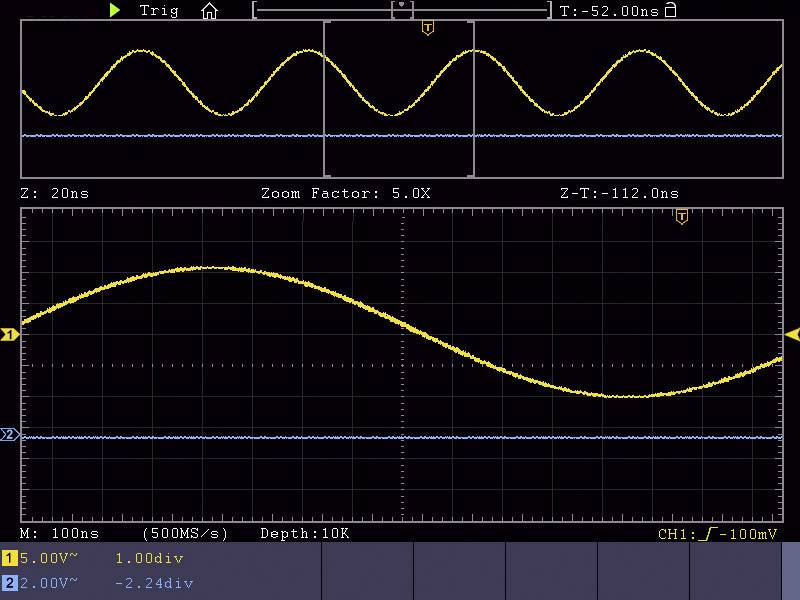

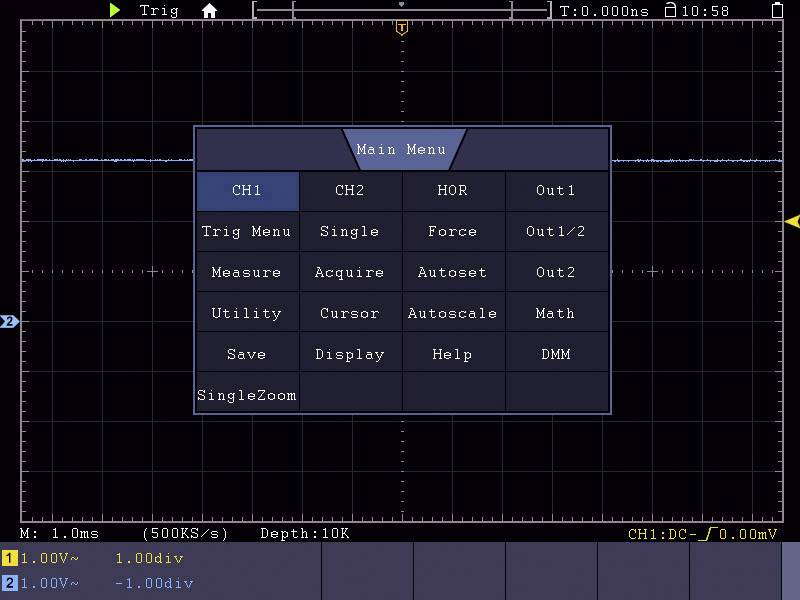

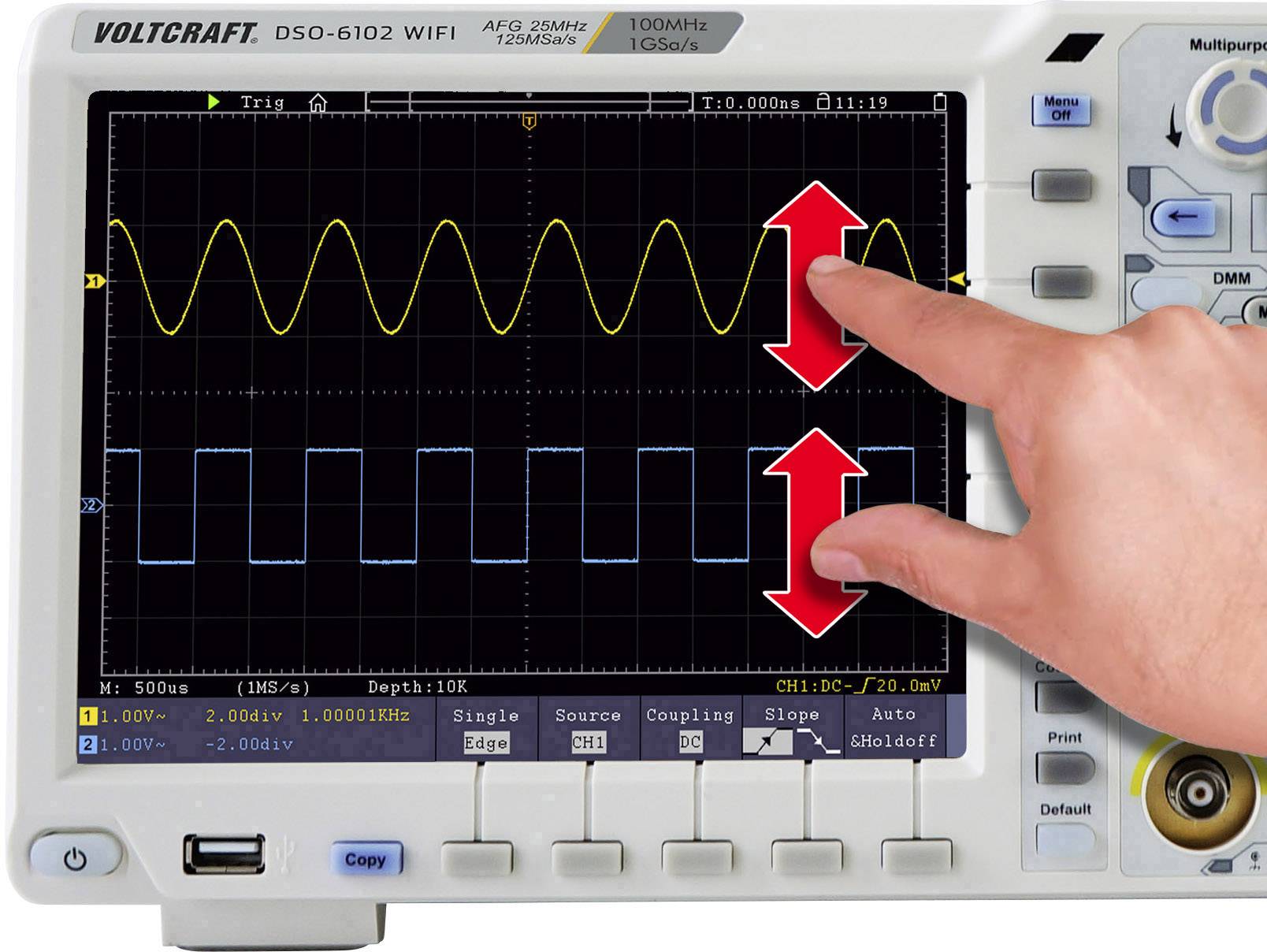

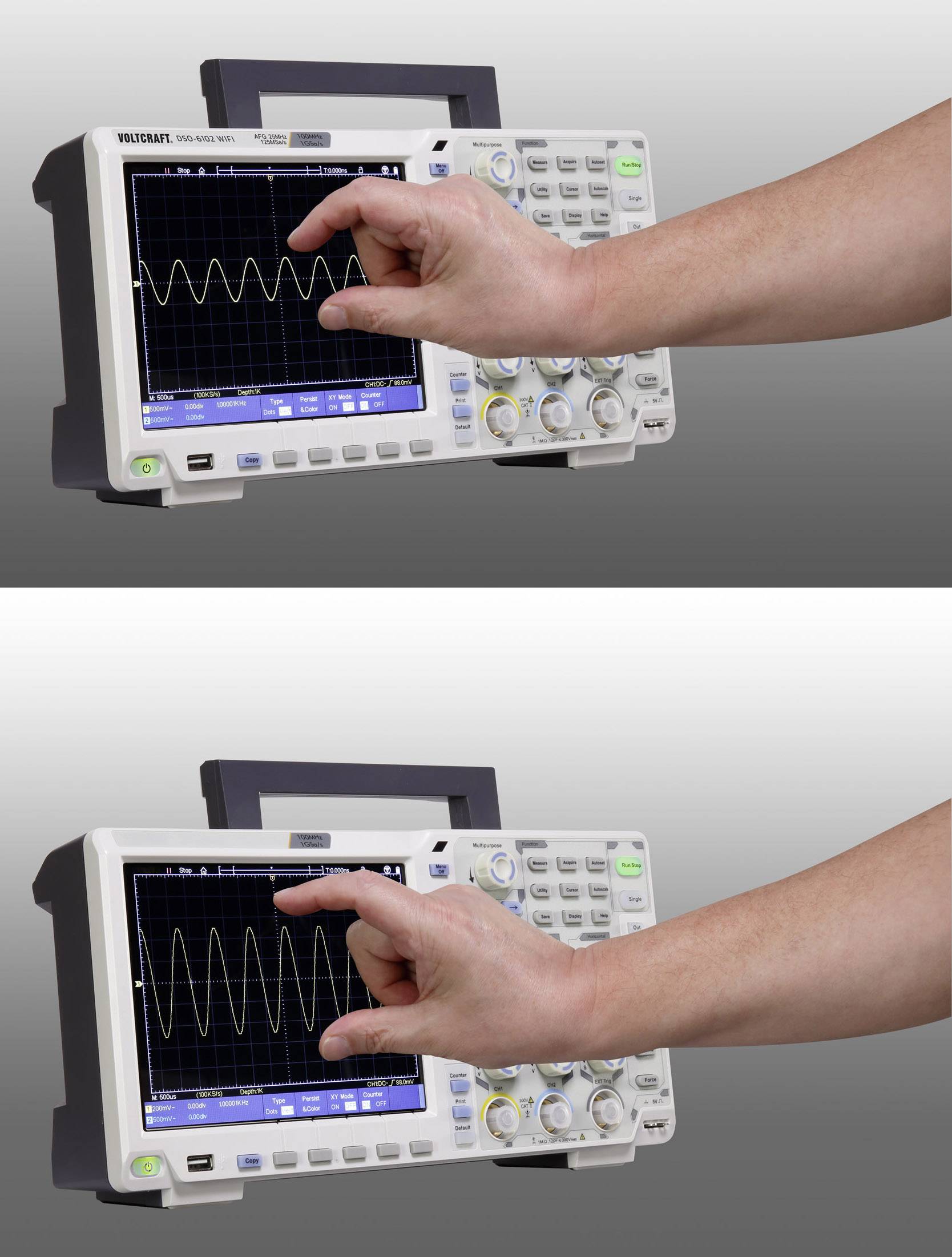

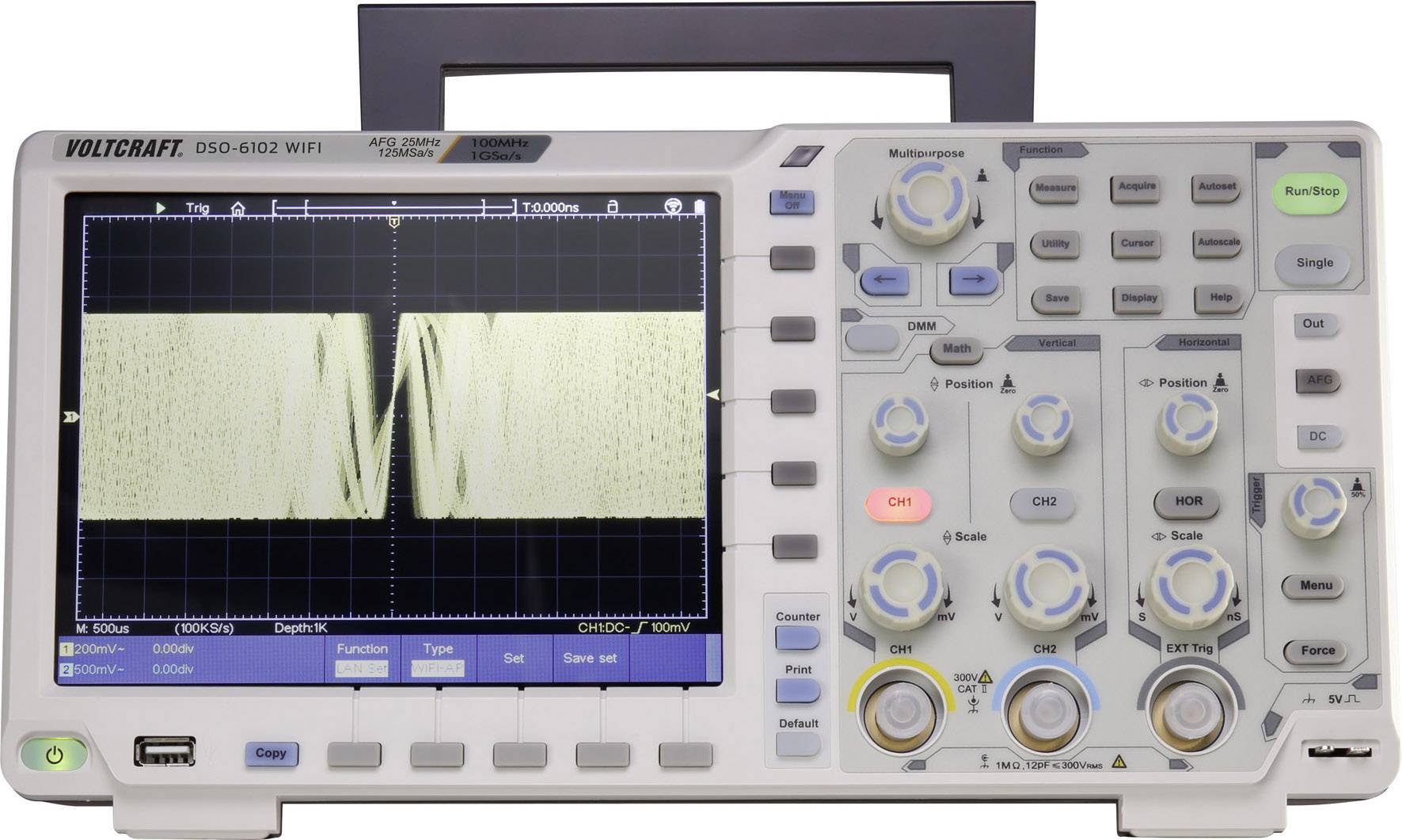

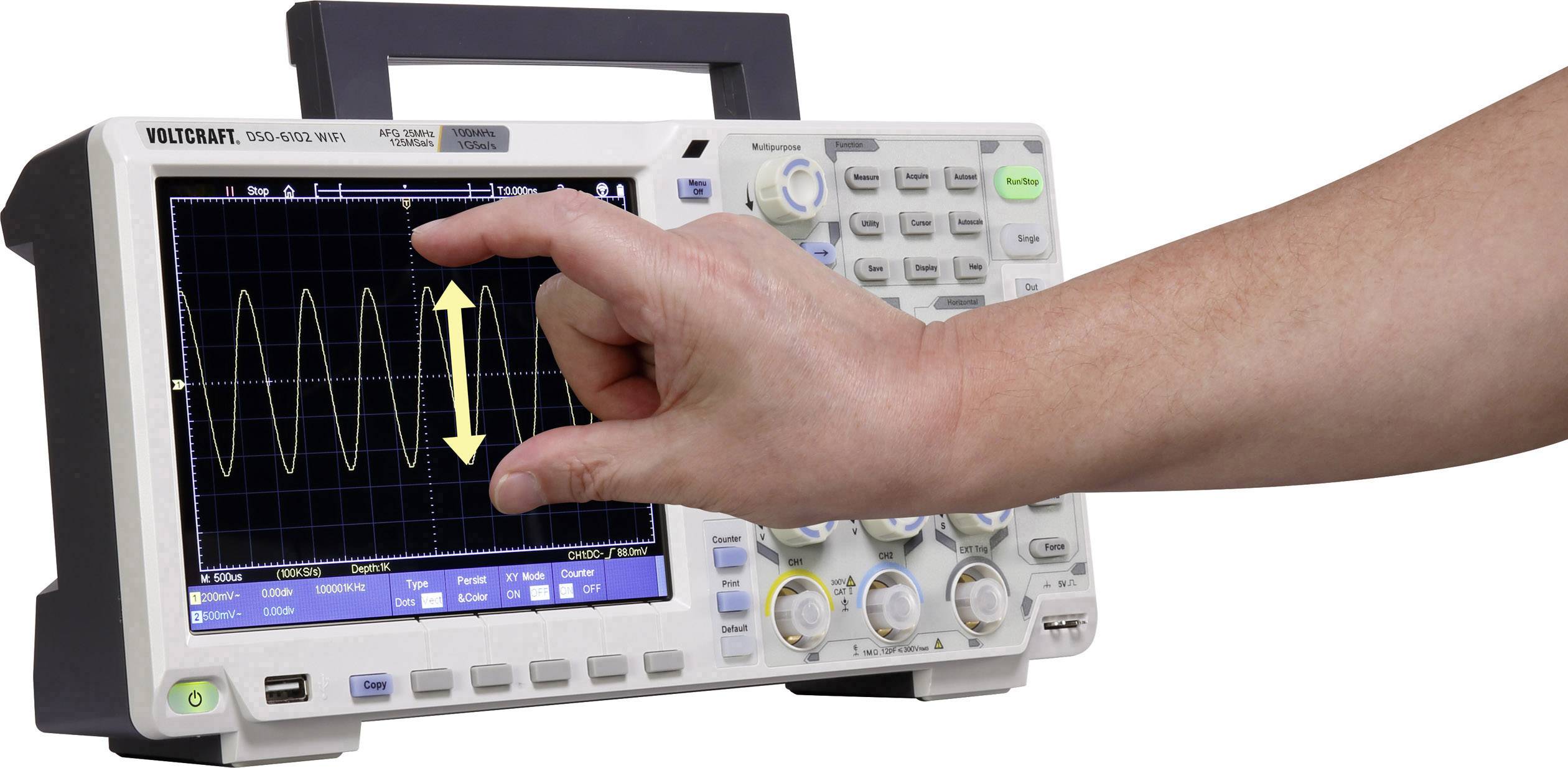

Digitální osciloskop DSO-6102 WIFI je vhodný pro měření v laboratořích, vývojových odděleních nebo i pro servisní práce. Nastavení je možné klasicky pomocí ovládacích tlačítek nebo přímo na obrazovce. Posouvání a přibližování obrazu je stejně intuitivní jako u smartphonu nebo tabletu.

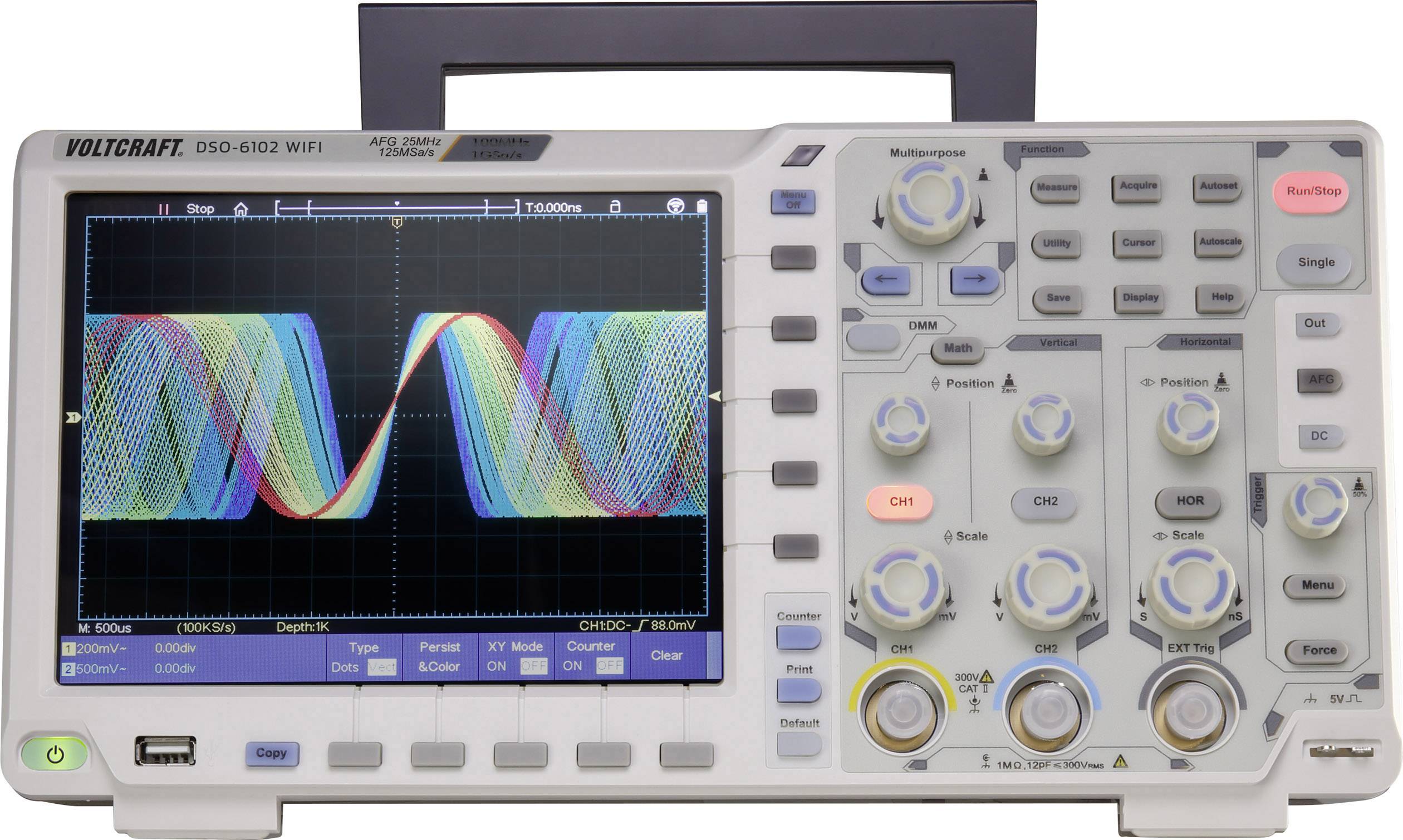

Zobrazení barevné teploty
Při měnících se frekvencích jsou opakující se průběhy signálu zobrazovány v duhových barvách podle jejich četnosti.
Generátor funkcí s dotykovým ovládáním

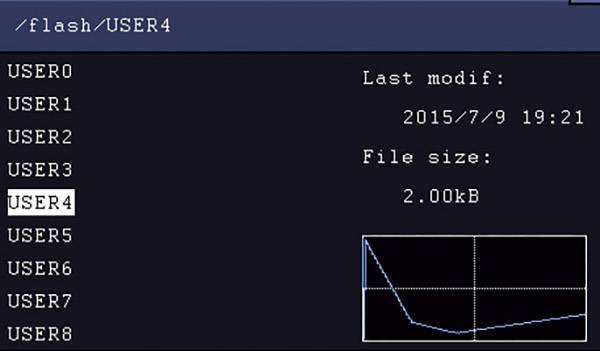

Jednokanálový generátor funkcí s frekvencí 25 MHz lze ovládat přes dotykový panel nebo klasicky pomocí tlačítek. Je možné vytvářet a ukládat vlastní průběhy signálu.
Dokumentace další zpracování dat

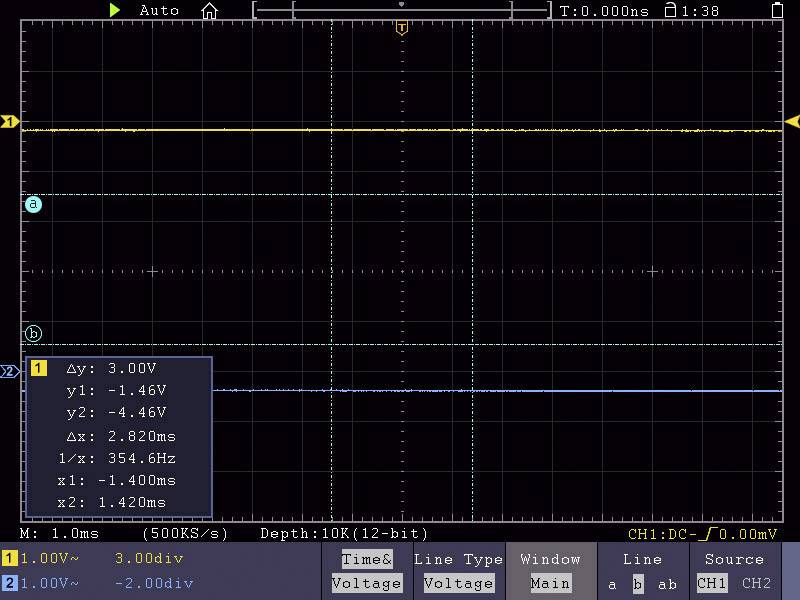

Všechny výsledky měření a snímky obrazovky lze přenášet přes USB, síť nebo Wi-Fi do počítače a ukládat pro účely dokumentace. Vestavěný multimetr může zapisovat řady dat na USB disk, ze kterého je lze exportovat např. do Excelu.

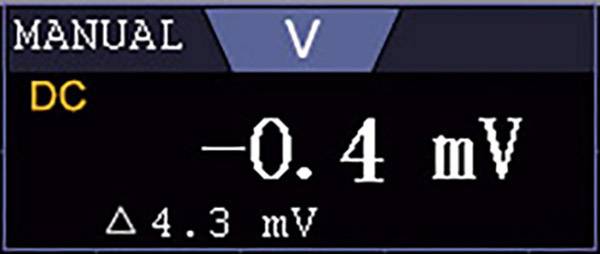

Digitální multimetr s dataloggerem

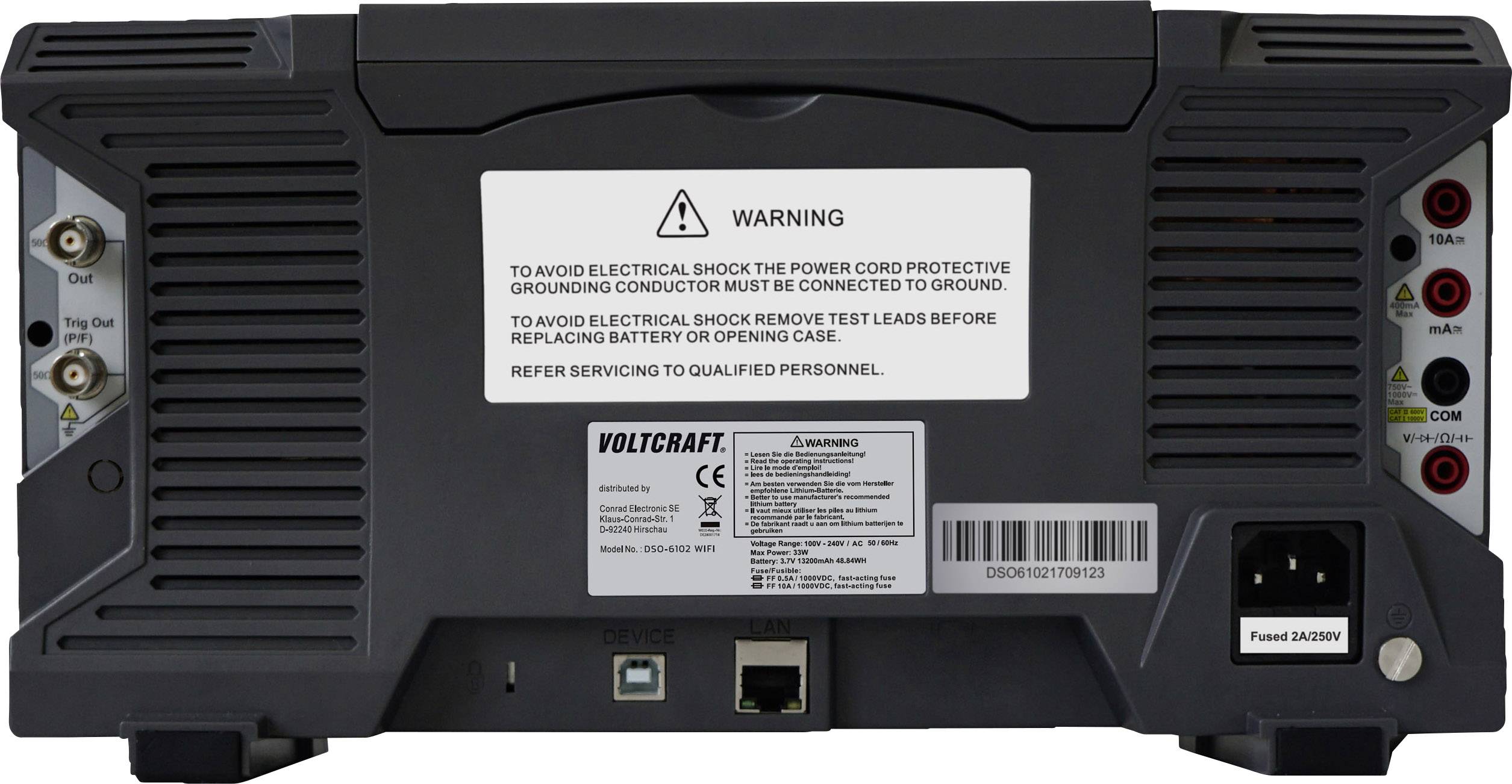

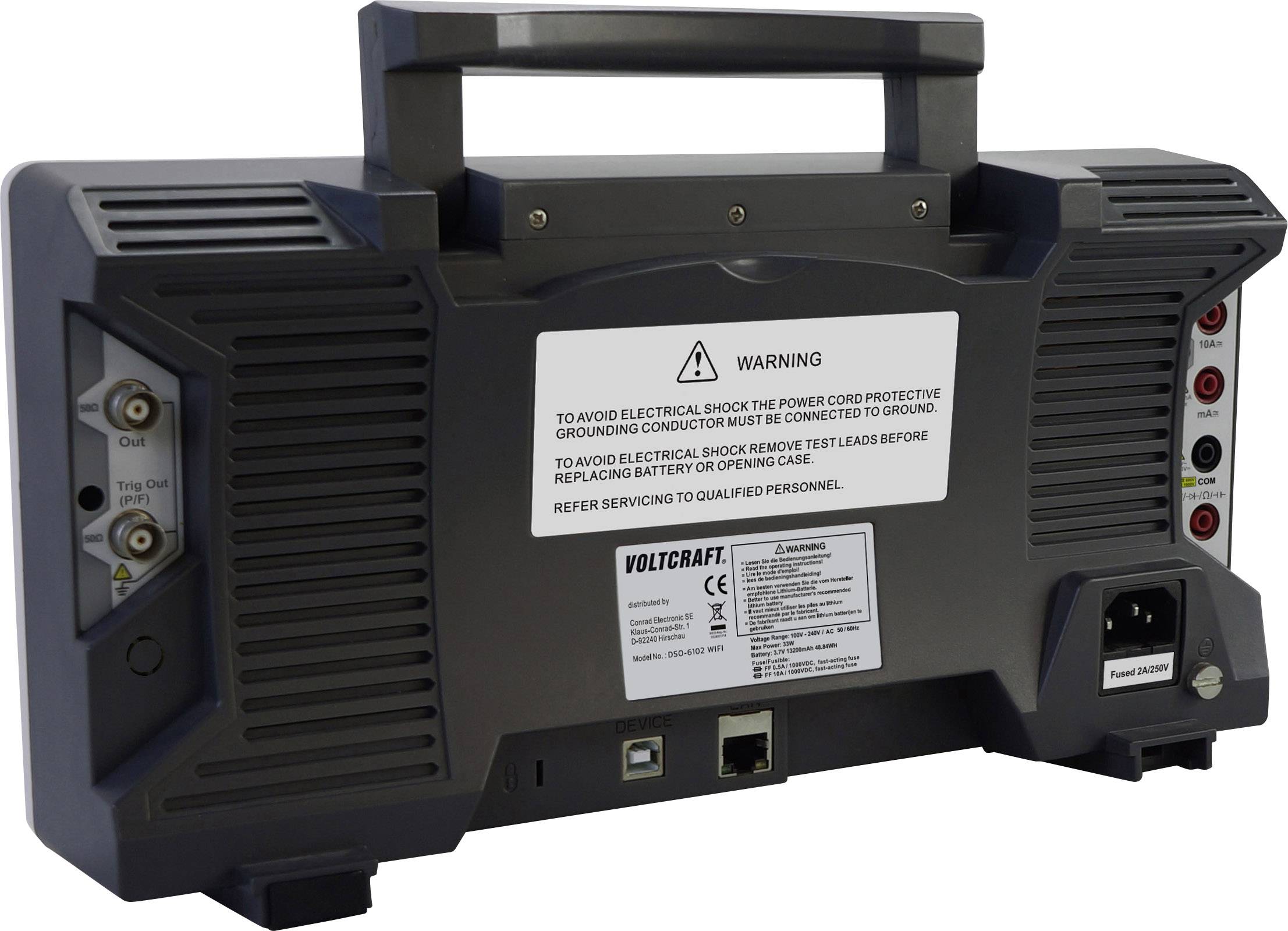

Na zadní straně jsou umístěny bezpečnostní měřicí zásuvky pro vestavěný digitální multimetr. Ve spojení s funkcí dataloggeru a měřením odporu a kapacity je tato funkce vhodná také pro vývojářská oddělení.

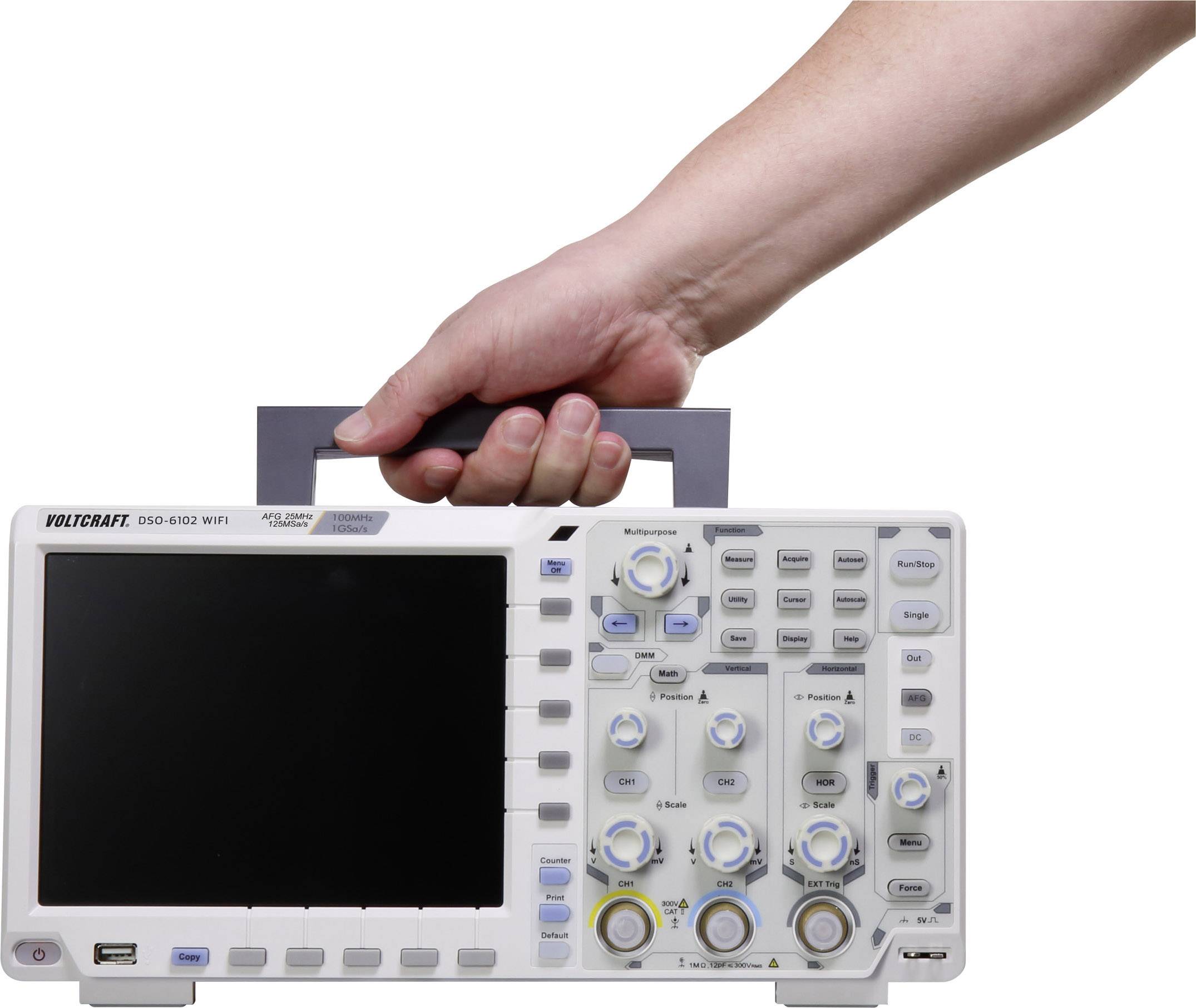

Možnost napájení z akumulátoru

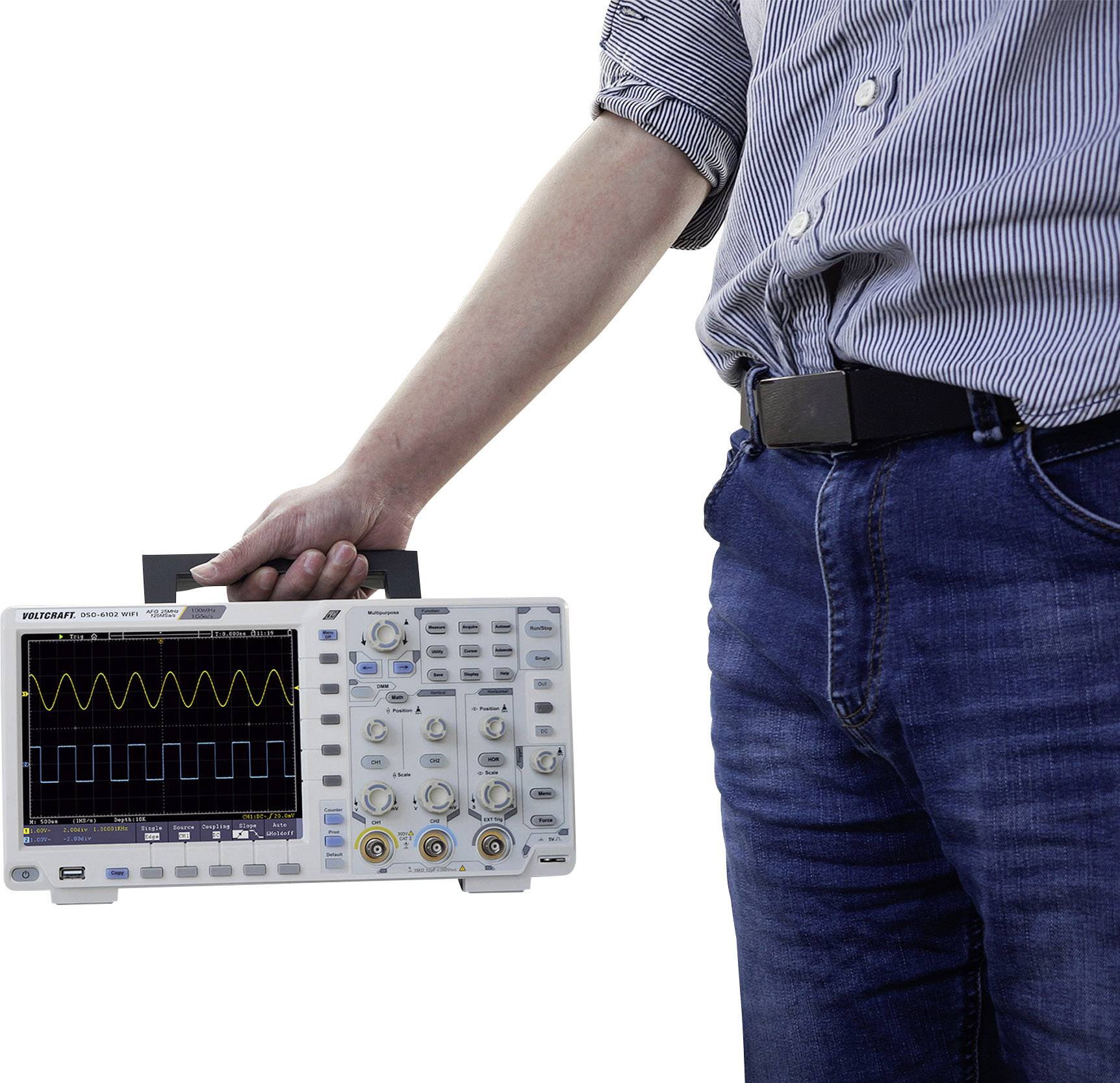

Zabudovaný Li-Ion akumulátor napájí osciloskop na cestách při použití pro servisní účely a přijde vhod i v laboratořích, pokud je zapotřebí oddělení od síťového potenciálu.
Zobrazení barevné teploty
Při měnících se frekvencích jsou opakující se průběhy signálu zobrazovány v duhových barvách podle jejich četnosti.
Generátor funkcí s dotykovým ovládáním
Jednokanálový generátor funkcí s frekvencí 25 MHz lze ovládat přes dotykový panel nebo klasicky pomocí tlačítek. Je možné vytvářet a ukládat vlastní průběhy signálu.
Dokumentace další zpracování dat
Všechny výsledky měření a snímky obrazovky lze přenášet přes USB, síť nebo Wi-Fi do počítače a ukládat pro účely dokumentace. Vestavěný multimetr může zapisovat řady dat na USB disk, ze kterého je lze exportovat např. do Excelu.
Digitální multimetr s dataloggerem
Na zadní straně jsou umístěny bezpečnostní měřicí zásuvky pro vestavěný digitální multimetr. Ve spojení s funkcí dataloggeru a měřením odporu a kapacity je tato funkce vhodná také pro vývojářská oddělení.
Možnost napájení z akumulátoru
Zabudovaný Li-Ion akumulátor napájí osciloskop na cestách při použití pro servisní účely a přijde vhod i v laboratořích, pokud je zapotřebí oddělení od síťového potenciálu.
Provedení
- Režim barevné teploty
- USB výstup kompatibilní s technologií Pict Bridge
- Generátor funkcí: 25 MHz, 125 MSa/s, 1 kanál, 14 bitů
- Multimetr: rozlišení 4000 hodnot (counts), 1000 V DC, 400 V AC, 10 V DC, 10 V AC, 50 nF až 100 µF, test diod, zkoušečka průchodnosti.

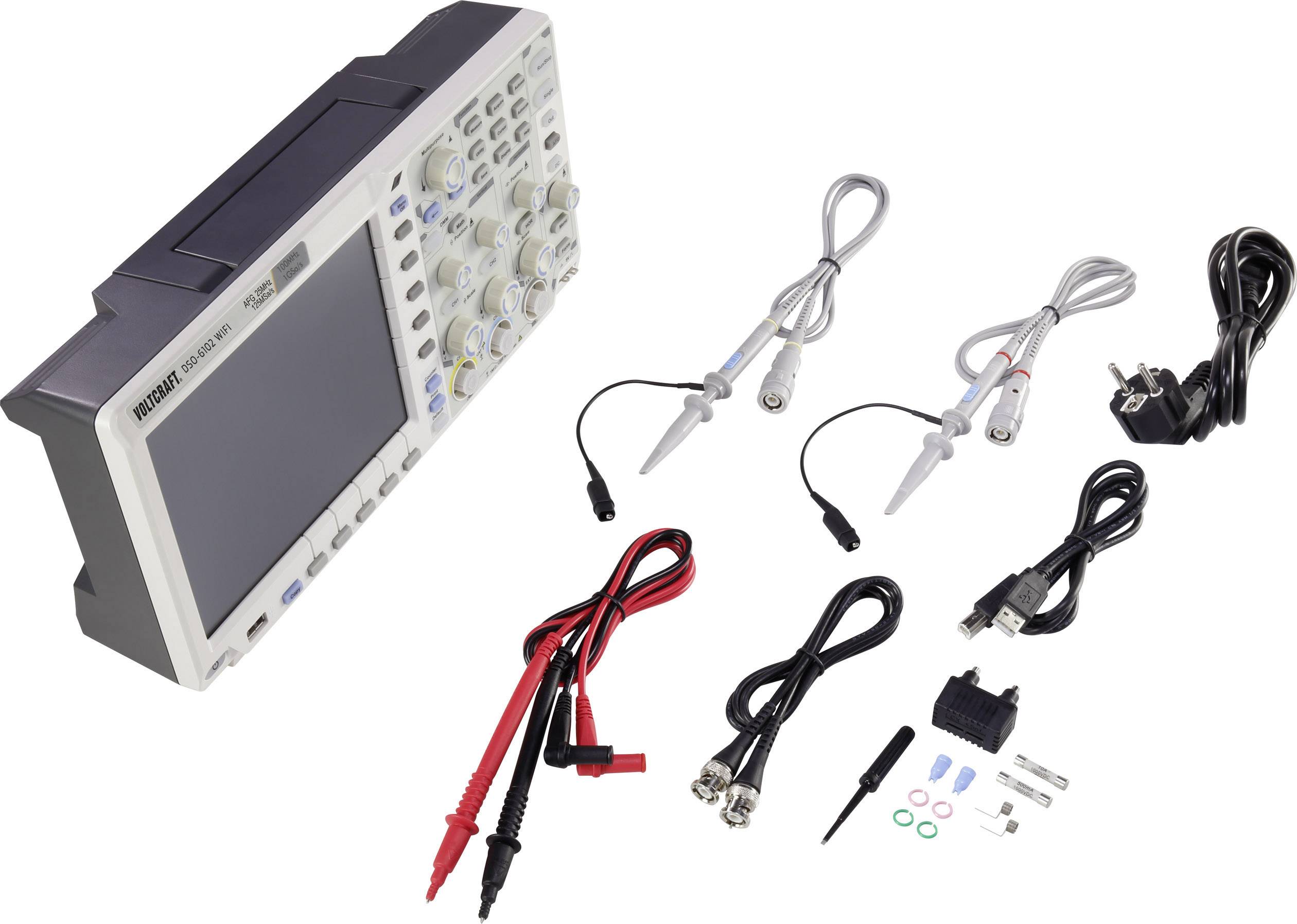

Obsah balení
- Osciloskop
- USB kabel (1 m)
- 2x měřicí sonda
- Bezpečnostní měřicí kabely
- Software
- Anglická příručka na CD
- Náhradní pojistky
Požadavky na systém

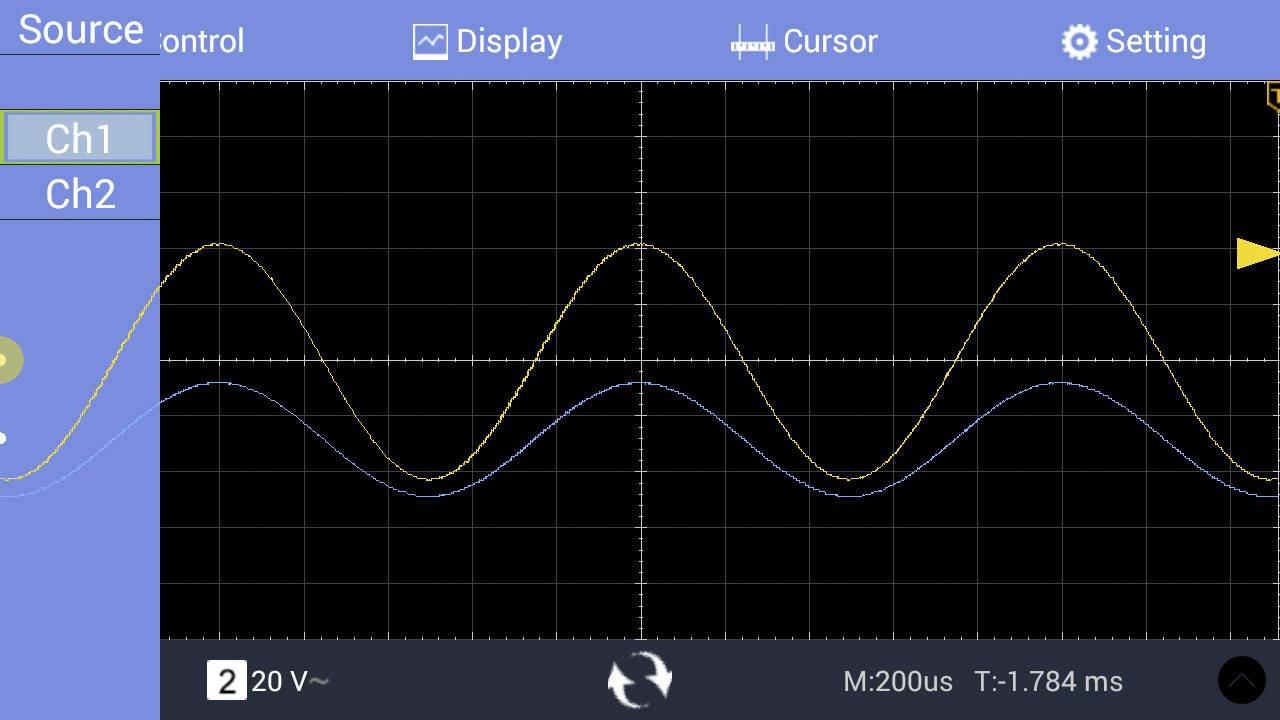

- Android 4.0 nebo vyšší (pro přenos do smartphonu nebo tabletu)
