VOLTCRAFT DLP-3306 laboratorní zdroj s nastavitelným napětím, 0 - 30 V, 0 - 6 A, 378 W, RS-232, USB, LAN, Funkce Slave,

Laboratorní napájecí zdroj s digitálním displejem zobrazuje různé hodnoty napětí a proudu. Ovládací tlačítka a připojovací svorky jsou umístěny vpředu.

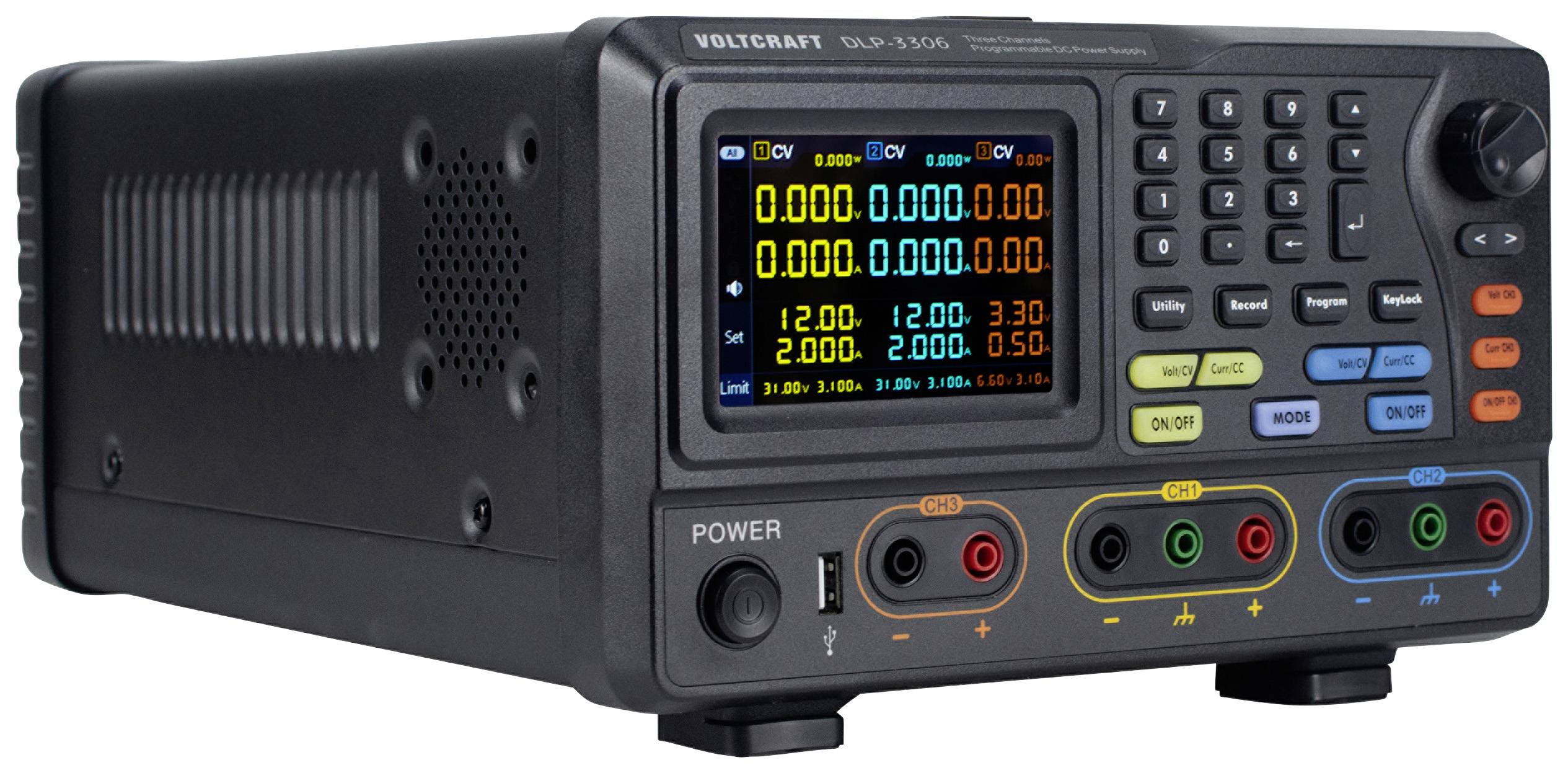

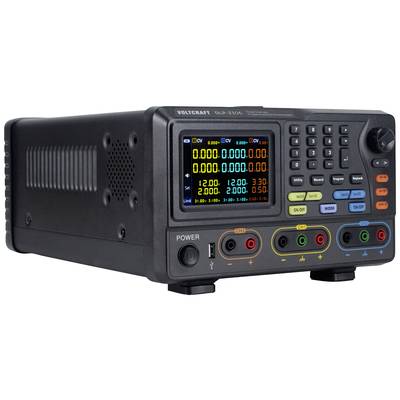

Digitální laboratorní napájecí zdroj s několika nastavitelnými indikátory proudu a napětí, ovládacími knoflíky a konektory na přední straně.

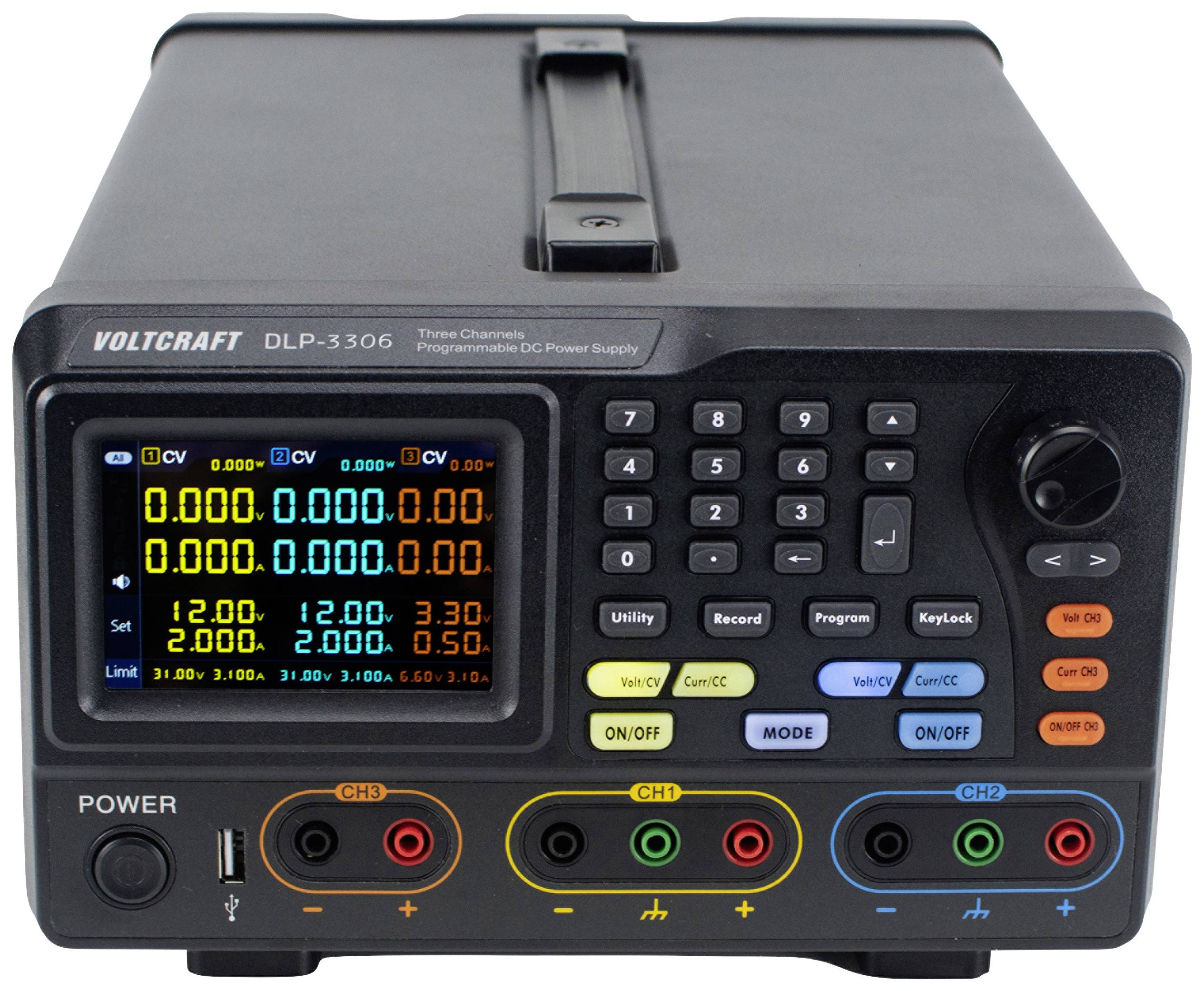

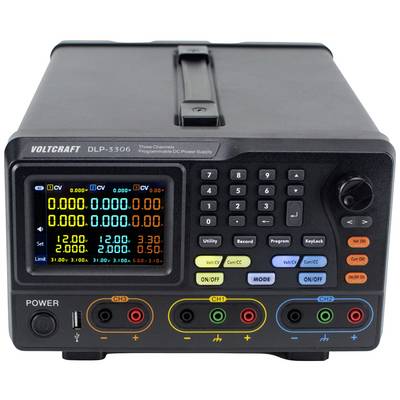

Programovatelný stejnosměrný zdroj s displejem zobrazuje různé výstupní hodnoty napětí a proudu. Ovládací tlačítka jsou viditelná.

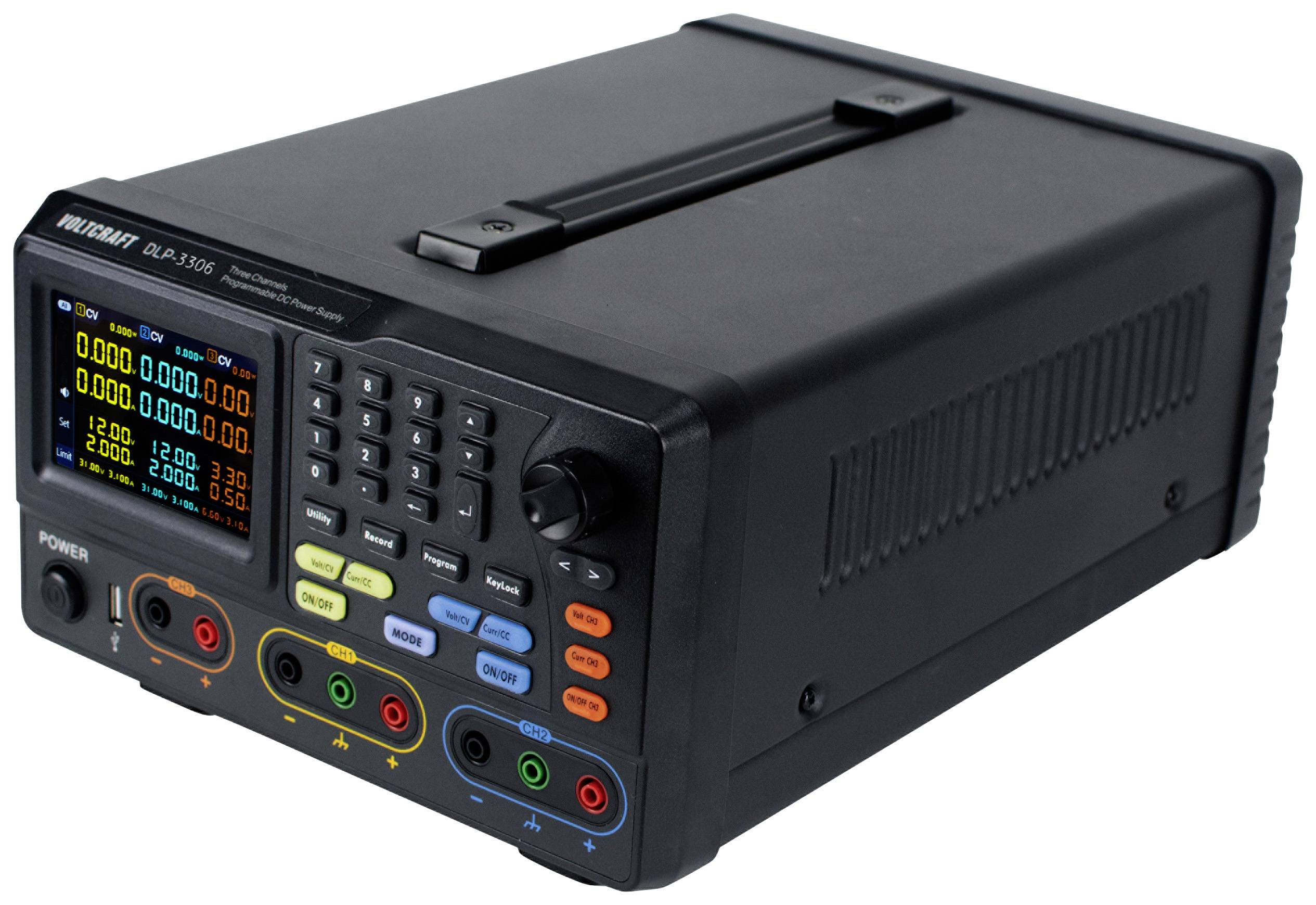

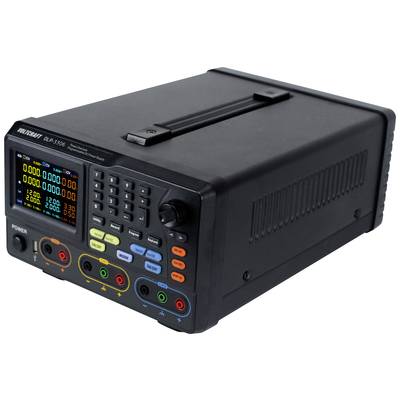

Černý laboratorní napájecí zdroj s digitálním displejem a ovládacími tlačítky, který zobrazuje různé elektrické parametry.

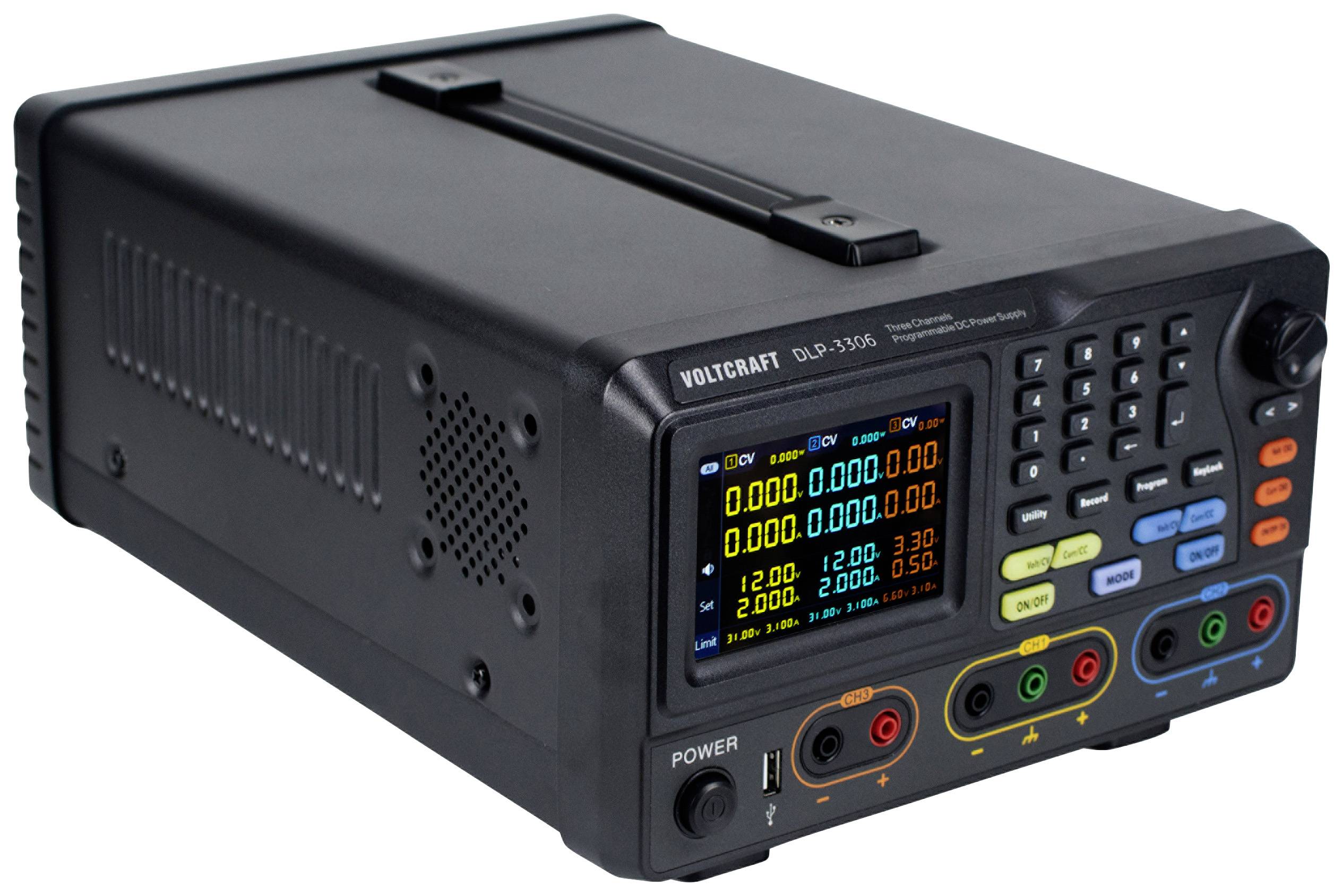

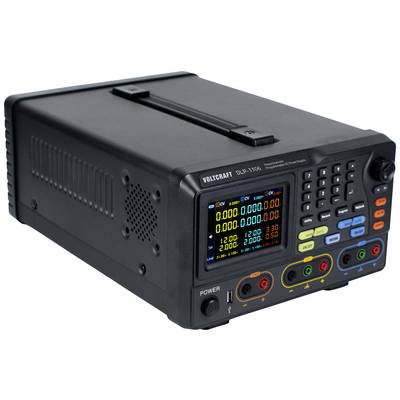

Černý laboratorní napájecí zdroj s digitálním displejem zobrazuje různé hodnoty napětí a proudu. Je viditelně vybaven několika tlačítky a konektory.

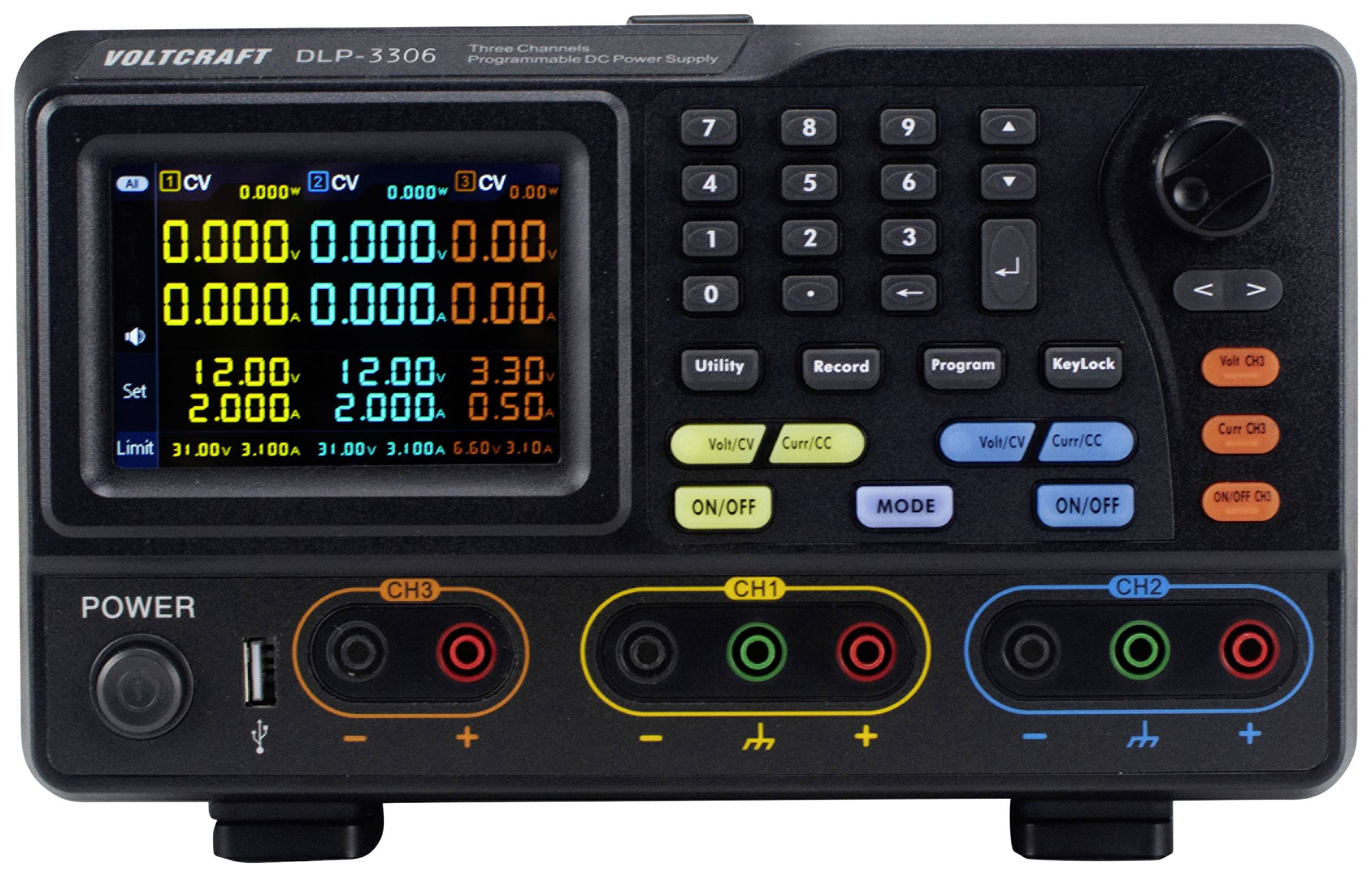

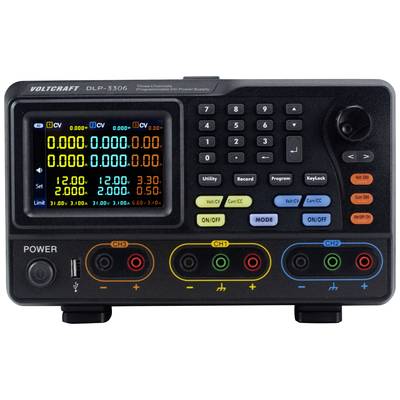

Digitální laboratorní napájecí zdroj s displejem zobrazujícím různé hodnoty napětí a proudu. Klávesnice slouží k ovládání přístroje.

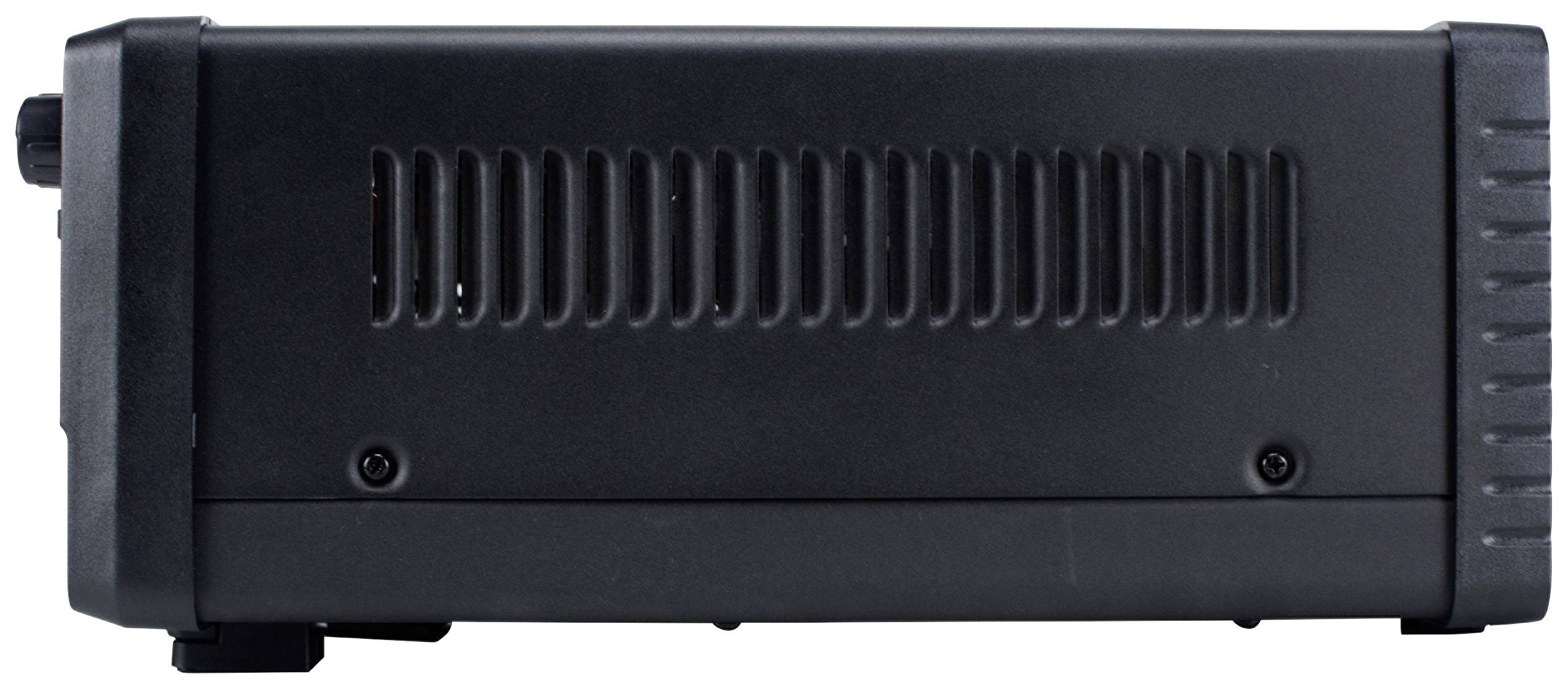

Černé elektrické zařízení obdélníkového tvaru s větracími otvory po straně. Boční pohled ukazuje skříň bez dalších detailů.

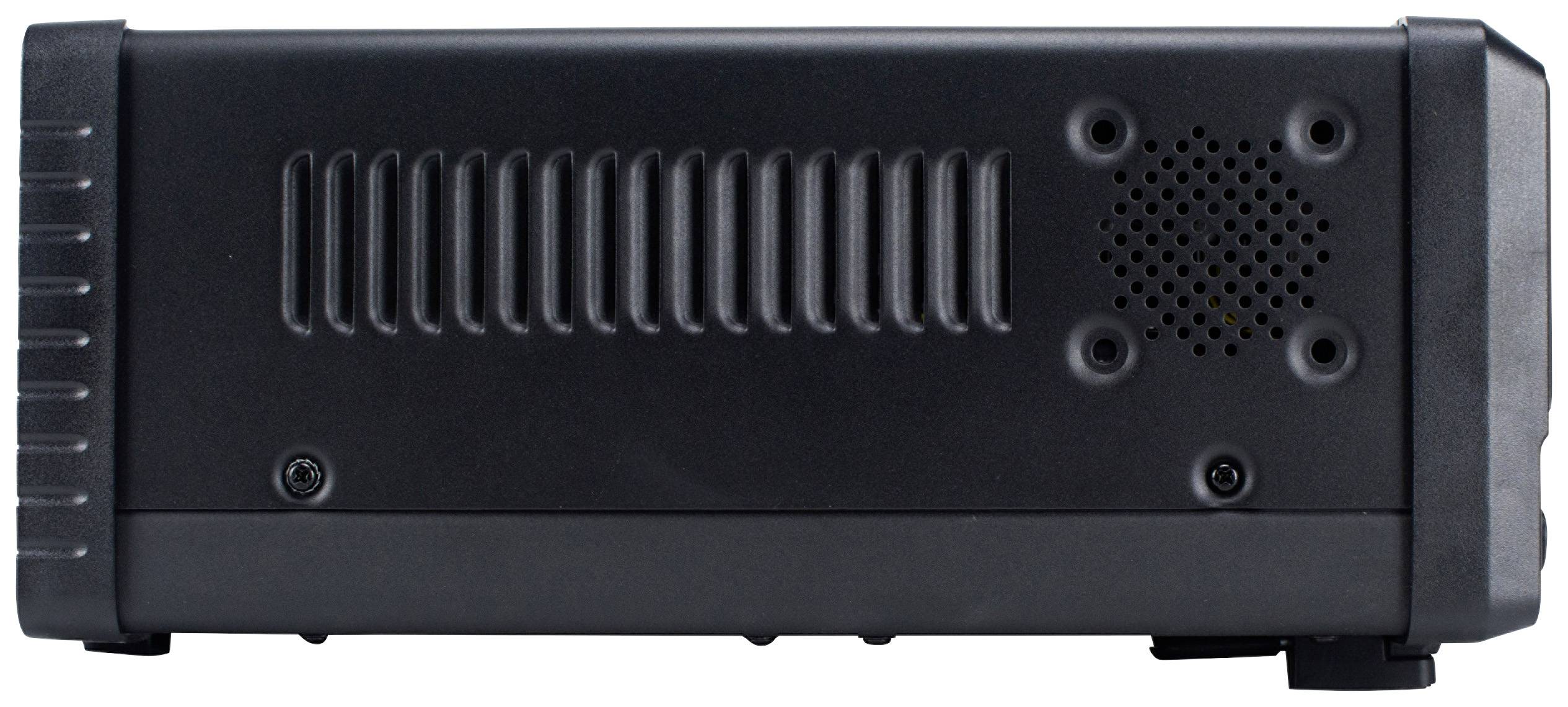

Černé elektronické zařízení s větracími otvory a perforovaným mřížkovým povrchem na straně; žádné viditelné ovládací prvky.

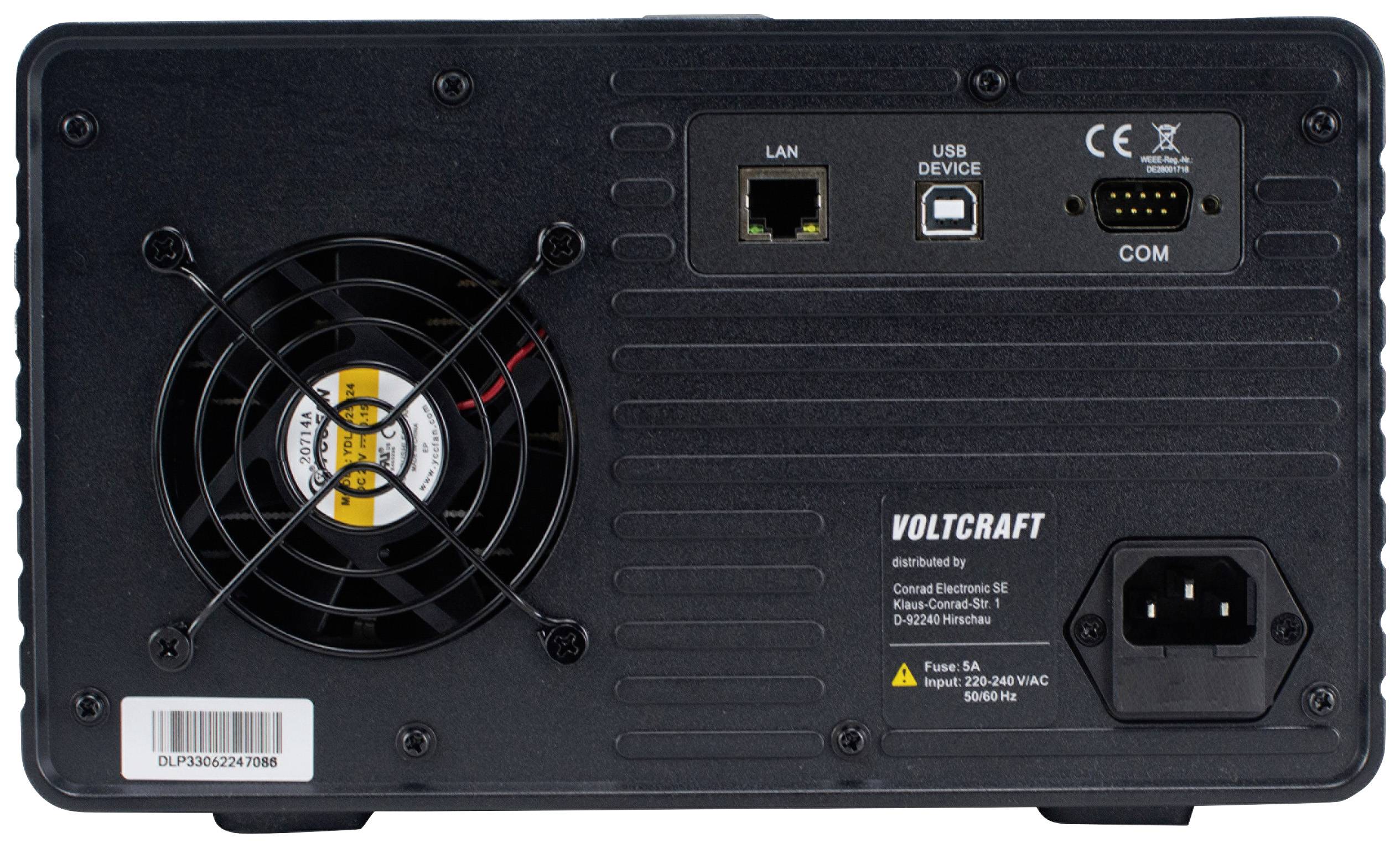

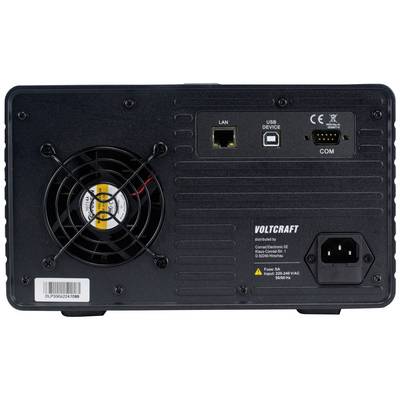

Zadní strana elektronického zařízení s ventilátorem, LAN konektorem, USB portem, COM portem, síťovou zásuvkou a pojistkou.

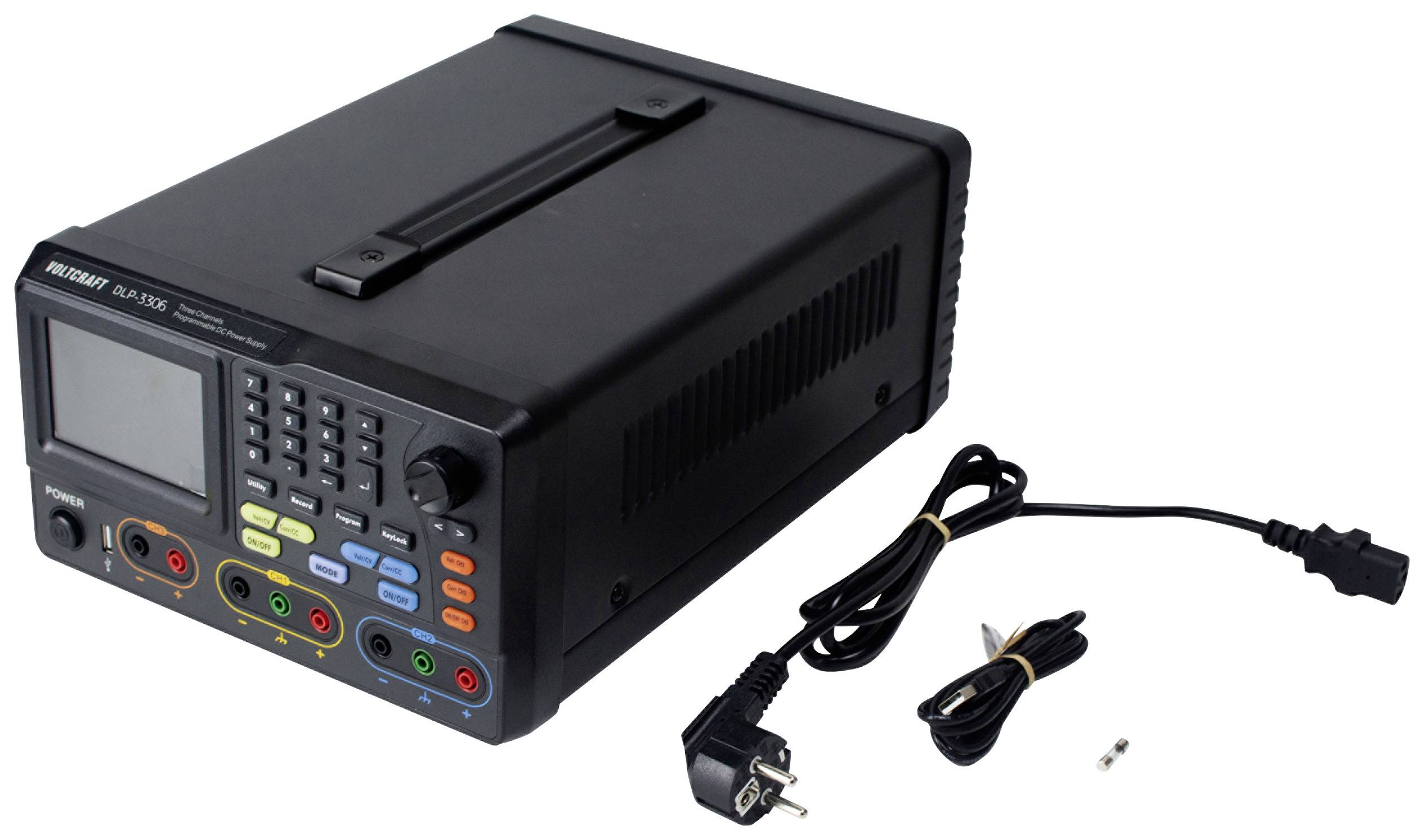

Černé elektronické měřicí zařízení s kabely a zástrčkami vedle něj. Má displej, několik ovládacích prvků a barevné konektory.

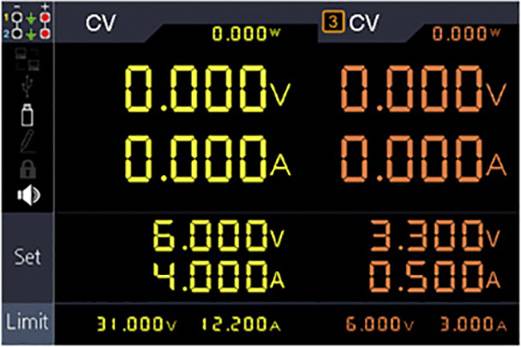

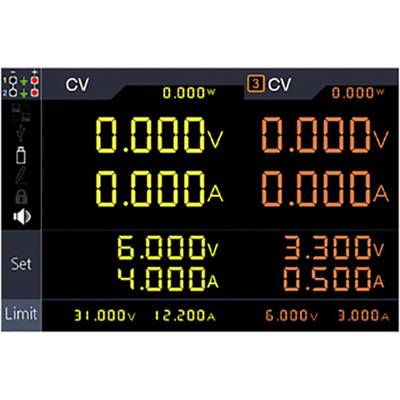

'Displej multimetru: Napětí 6,000 V a 3,300 V, proud 4,000 A a 0,500 A. Nahoře: 0,000 V, 0,000 A. Dole: 31,000 V, 12,200 A, 3,000 A.'

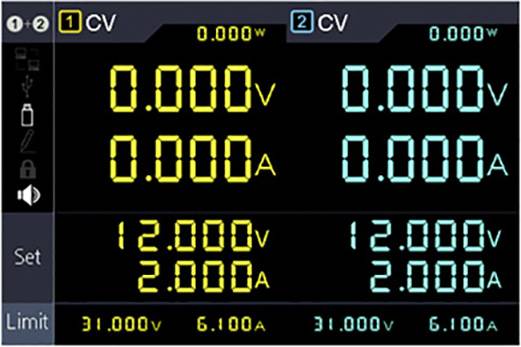

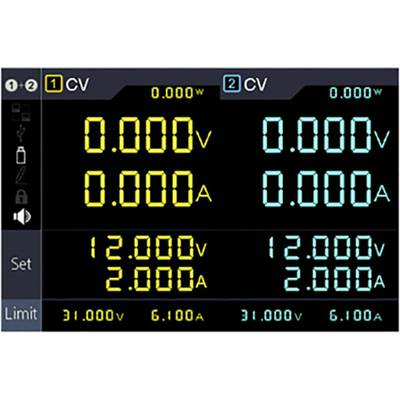

Digitální multimetrový displej se dvěma měřeními napětí a proudu: Nahoře 0,000 V, 0,000 A; dole 12,000 V, 2,000 A.

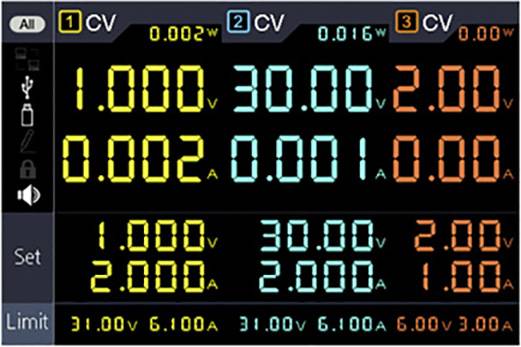

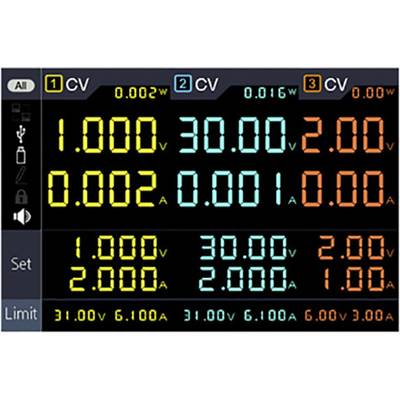

Displej napájecího zdroje zobrazuje tři kanály napětí a proudu: 30,00 V, 6,10 A; 31,00 V, 6,10 A; 6,00 V, 3,00 A.

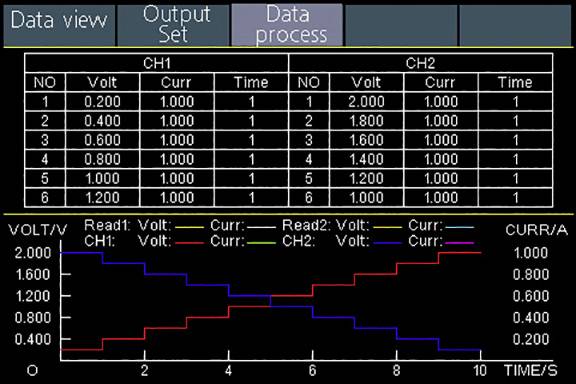

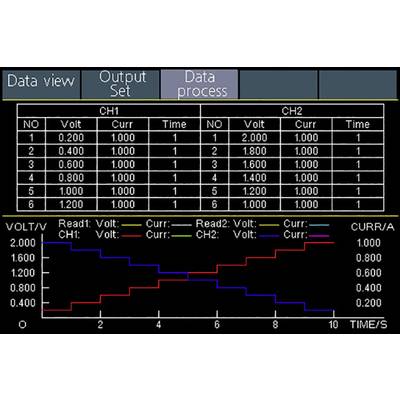

Obrazovka 'Zpracování dat' zobrazuje tabulková a grafická data napětí a proudu v čase pro kanály CH1 a CH2. Trendy jsou znázorněny barevnými čarami.

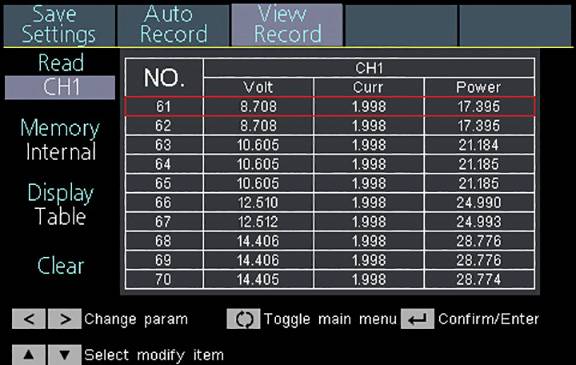

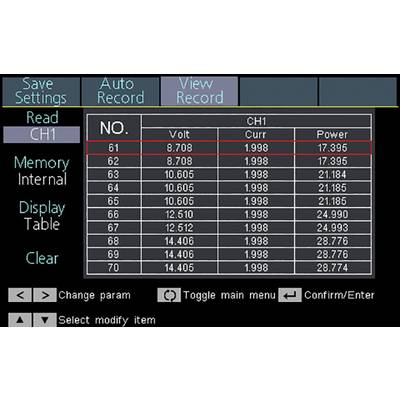

Displej měřicího přístroje s tabulkou zobrazující napětí, proud a výkon pro několik měření. Důležité: Řádek 61 je zvýrazněn.

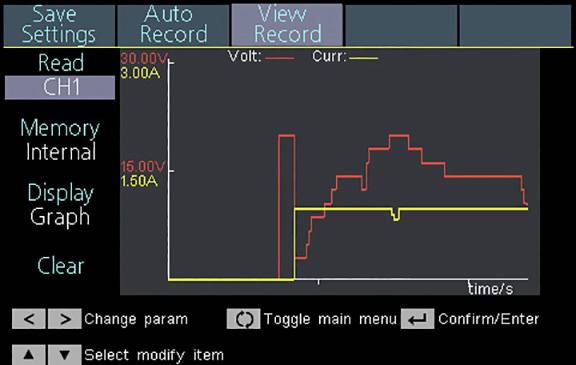

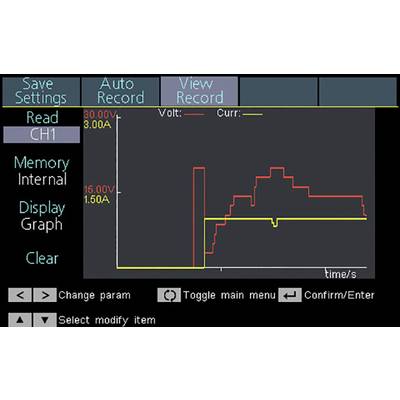

Displej měřicího přístroje zobrazuje diagram se zobrazením napětí (Volt) a proudu (Curr.). Červená linie znázorňuje napětí, žlutá linie znázorňuje proud.

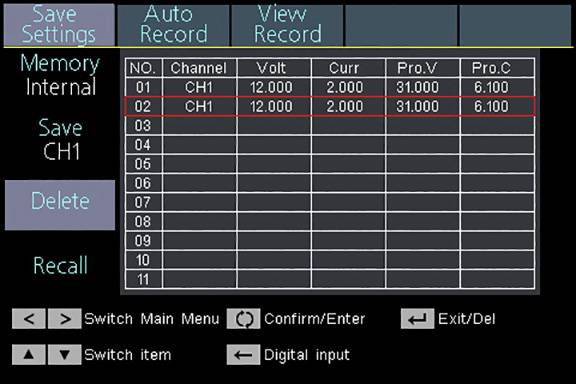

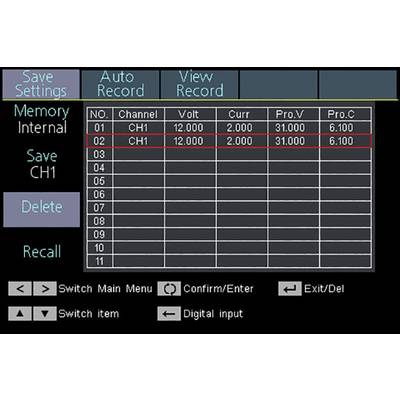

Obrazovka zobrazuje tabulku s hodnotami napětí (Volt), proudu (Curr), plánovaného napětí (Pro.V) a plánovaného proudu (Pro.C) pro kanál CH1.

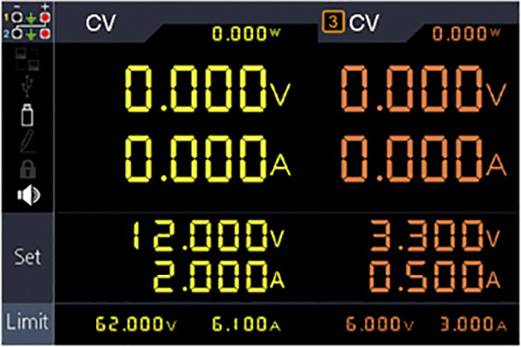

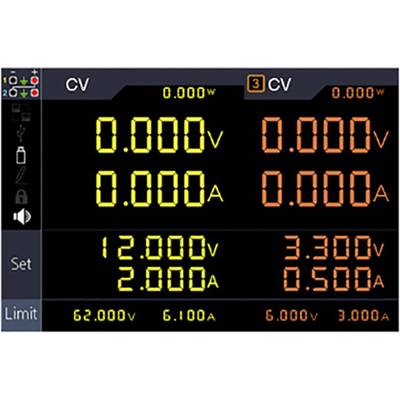

Digitální měřicí přístroj s napětím 12.000 V a proudem 2.000 A vlevo dole. Nahoře vpravo napětí 3.300 V, proud 0.500 A.

1/18

Dodatečné informace:

Datasheety: (PDF)

28 Ks

Přesahují vaše potřeby tento rámec?

Prodej a doprava:

Počet

Celková cena (10 615,70 Kč / kus)

Kč

Nahlásit právní incident

Hlavní benefity

3-kanálový programovatelný zdroj DC napájení (max. 378 W) VOLTCRAFT DLP-3306 30 V/6 A

Tři nezávisle nastavitelné kanály
Výstupní rozlišení: 1 mV / 1 mA
Nízké zvlnění/šum
Až 100 skupinových časovačů
Provozní režimy: Jednotlivě, paralelně a sériově
Ochrana proti přepětí a proti nadproudu
Funkce dataloggeru: Záznam výstupního napětí / proudu a zobrazení zaznamenaných dat ve společné tabulce
Automatické chlazení
Rozhraní: USB, RS232 a LAN
Podporuje SCPI

Technické parametry

Typ: DLP-3306

Kategorie produktu: laboratorní zdroj s nastavitelným napětím

Počet výstupů: 3 x

: 378 W

Technologie: lineárně řízeno

Rozhraní: RS-232
USB
LAN

Vlastnosti: Funkce Slave

Rozm.: (d x š x v) 358 x 250 x 158 mm

: bez certifikátu

Vstupní napětí (offset): 240 V/AC

Hmotnost: 12 kg

Výstupní napětí (max.): 30 V

Výstupní napětí (min.): 0 V

Výstupní napětí 2 (max.): 30 V

Výstupní napětí 2 (min.): 0 V

Výstupní napětí 3 (max.): 6 V

Výstupní napětí 3 (min.): 0 V

Výstupní proud (max.): 6 A

Výstupní proud (min.): 0 A

Výstupní proud 2 (max.): 6 A

Výstupní proud 2 (min.): 0 A

Výstupní proud 3 (max.): 6 A

Výstupní proud 3 (min.): 0 A

Připojení napájení: IEC 320 C14

Šířka: 250 mm

V: 158 mm

Délka: 358 mm

Max. teplota: 40 °C

Min. teplota: 0 °C

Typ obalu: Obal neobsahující plasty

Ke stažení

List technických údajů

List technických údajů 2619140 VOLTCRAFT DLP-3306 laboratorní zdroj s nastavitelným napětím, 0 - 30 V, 0 - 6 A, 378 W, RS-232, USB, LAN, Funkce Slave,

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2619140 VOLTCRAFT DLP-3306 laboratorní zdroj s nastavitelným napětím, 0 - 30 V, 0 - 6 A, 378 W, RS-232, USB, LAN, Funkce Slave,

Informace

Informace 2619140 VOLTCRAFT DLP-3306 laboratorní zdroj s nastavitelným napětím, 0 - 30 V, 0 - 6 A, 378 W, RS-232, USB, LAN, Funkce Slave,

Záruční podmínky

Záruční podmínky 2619140 VOLTCRAFT DLP-3306 laboratorní zdroj s nastavitelným napětím, 0 - 30 V, 0 - 6 A, 378 W, RS-232, USB, LAN, Funkce Slave,

Ke stažení

Ke stažení 2619140 VOLTCRAFT DLP-3306 laboratorní zdroj s nastavitelným napětím, 0 - 30 V, 0 - 6 A, 378 W, RS-232, USB, LAN, Funkce Slave,

Popis

Programovatelné DC napájení
Síťový zdroj VOLTCRAFT DLP-3306 nabízí tři nezávisle programovatelné kanály pro DC napájení. Jednotlivě, paralelně nebo v sérii je k dispozici výkon až 378 W. Napětí je nastavitelné od 0 do 30 V, proud od 0 do 6 A. VOLTCRAFT DLP-3306 se vyznačuje nízkým šumem a výstupním rozlišením 1 mV / 1mA.
Užitečné zvláštní funkce
VOLTCRAFT DLP-3306 je vybaven mnoha praktickými funkcemi: Můžete zaznamenat výstupní napětí a proud a tyto hodnoty uložit do společné tabulky. Kromě toho lze naprogramovat až 100 skupinových časovačů. Přehlednou práci umožňuje 4" LC displej s vysokým rozlišením (480 × 320 pixelů). Hladké použití obstarávají ochrany proti přepětí a proti nadproudu a také automatické chlazení. Jako rozhraní jsou k dispozici USB, RS232 a LAN. Dále DLP-3306 podporuje příkazy SCPI.
Rozsah dodávky
Kromě síťového a USB napájecího kabelu se v dodávce nachází 250V pojistka.

Provedení

Barevný LC displej o úhlopříčce 10,16 cm (4") s vysokým rozlišením (480 x 320 pixelů)
Tříkanálový výstup
Max. výkon: 378 W
Napětí: 0 - 30 V
Proud: 0 - 6 A
Rozlišení: 1 mV / 1 mA
