VOLTCRAFT DLP-3303 laboratorní zdroj s nastavitelným napětím, 0 - 30 V, 0 - 3 A, 198 W, RS-232, USB, LAN, Funkce Slave,

Laboratorní napájecí zdroj s digitálním displejem zobrazuje různé hodnoty napětí a proudu. Ovládací panel s tlačítky a konektory.

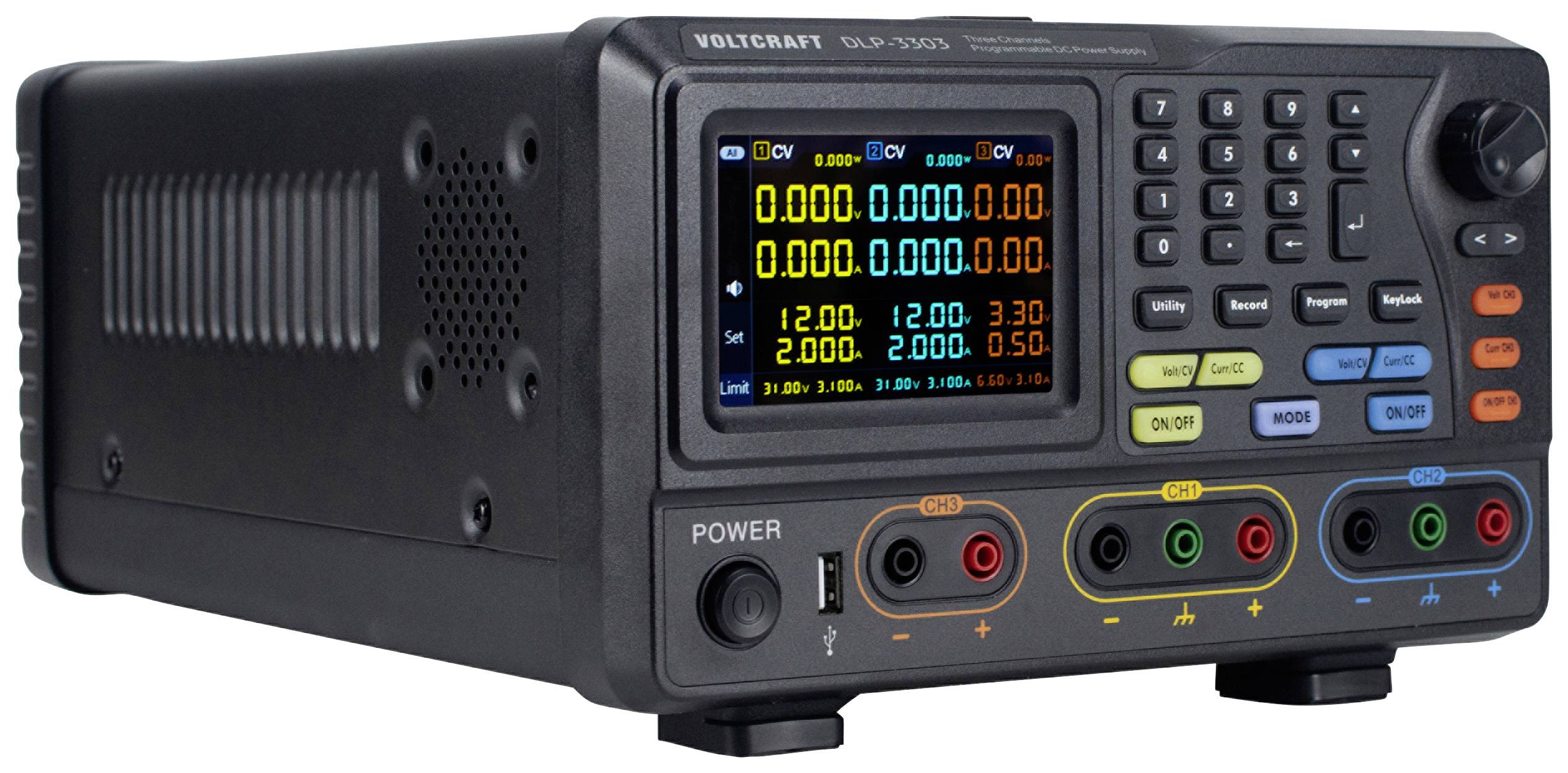

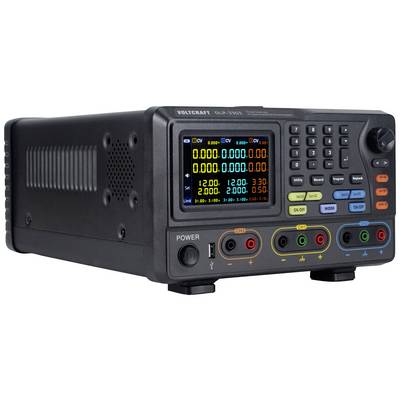

Digitální napájecí zdroj s displejem zobrazuje napětí a proudy. Ovládací tlačítka a konektory jsou viditelné vpředu.

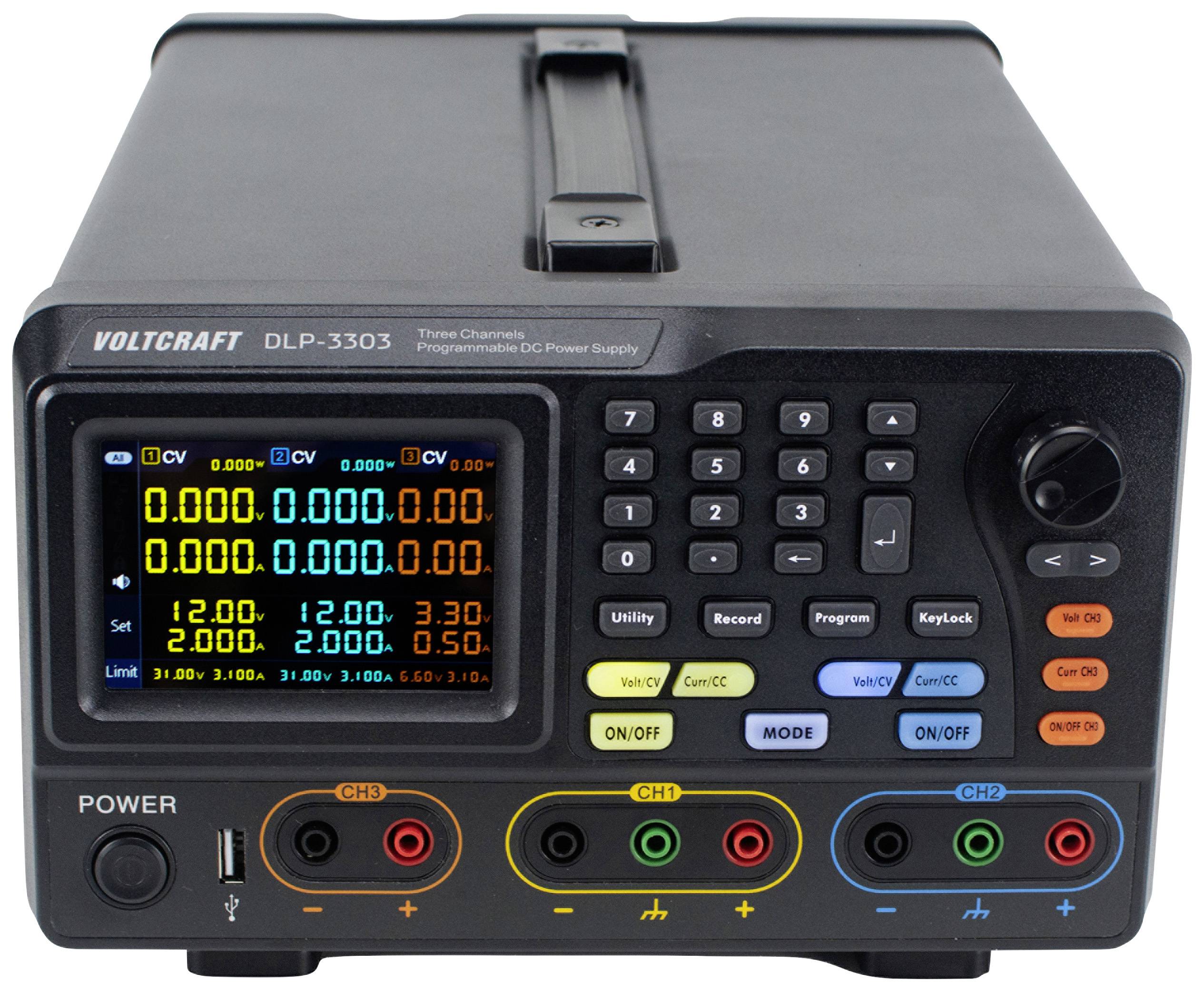

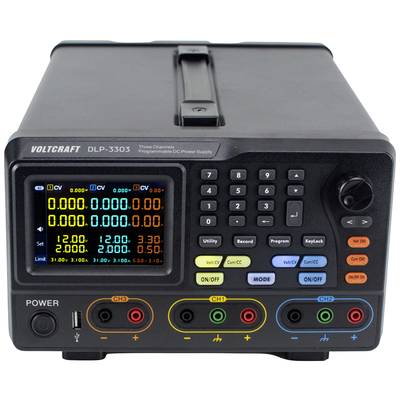

Programovatelný stejnosměrný napájecí zdroj s digitálním displejem zobrazuje několik kanálů s napětím a proudem. Ovládací tlačítka jsou viditelná.

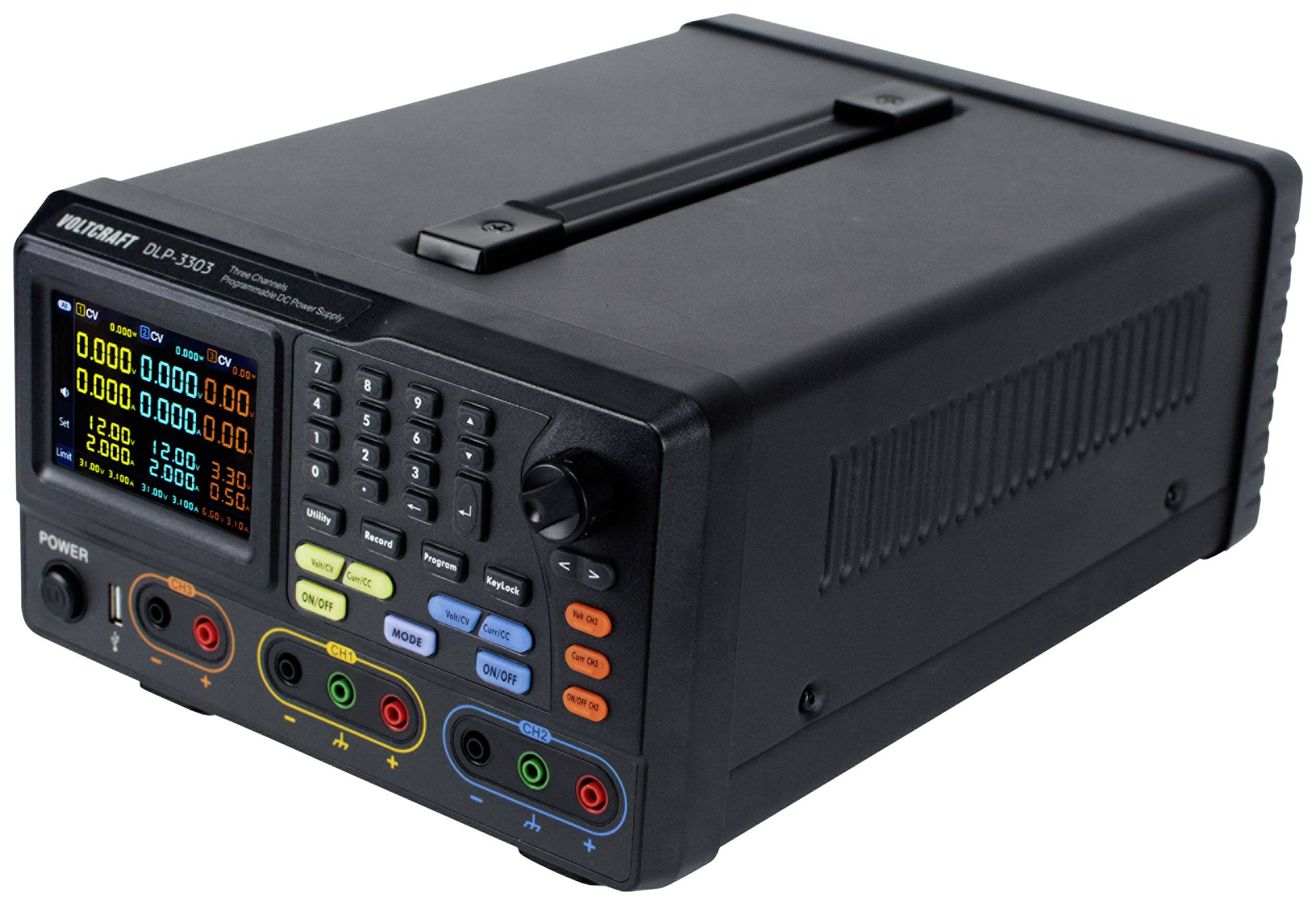

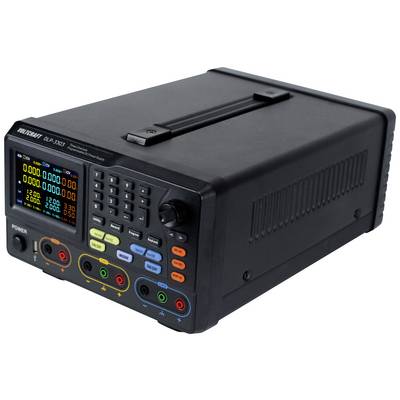

Černý napájecí zdroj s displejem zobrazuje různé hodnoty napětí a proudu, obsahuje tlačítka a konektory pro elektrická měření.

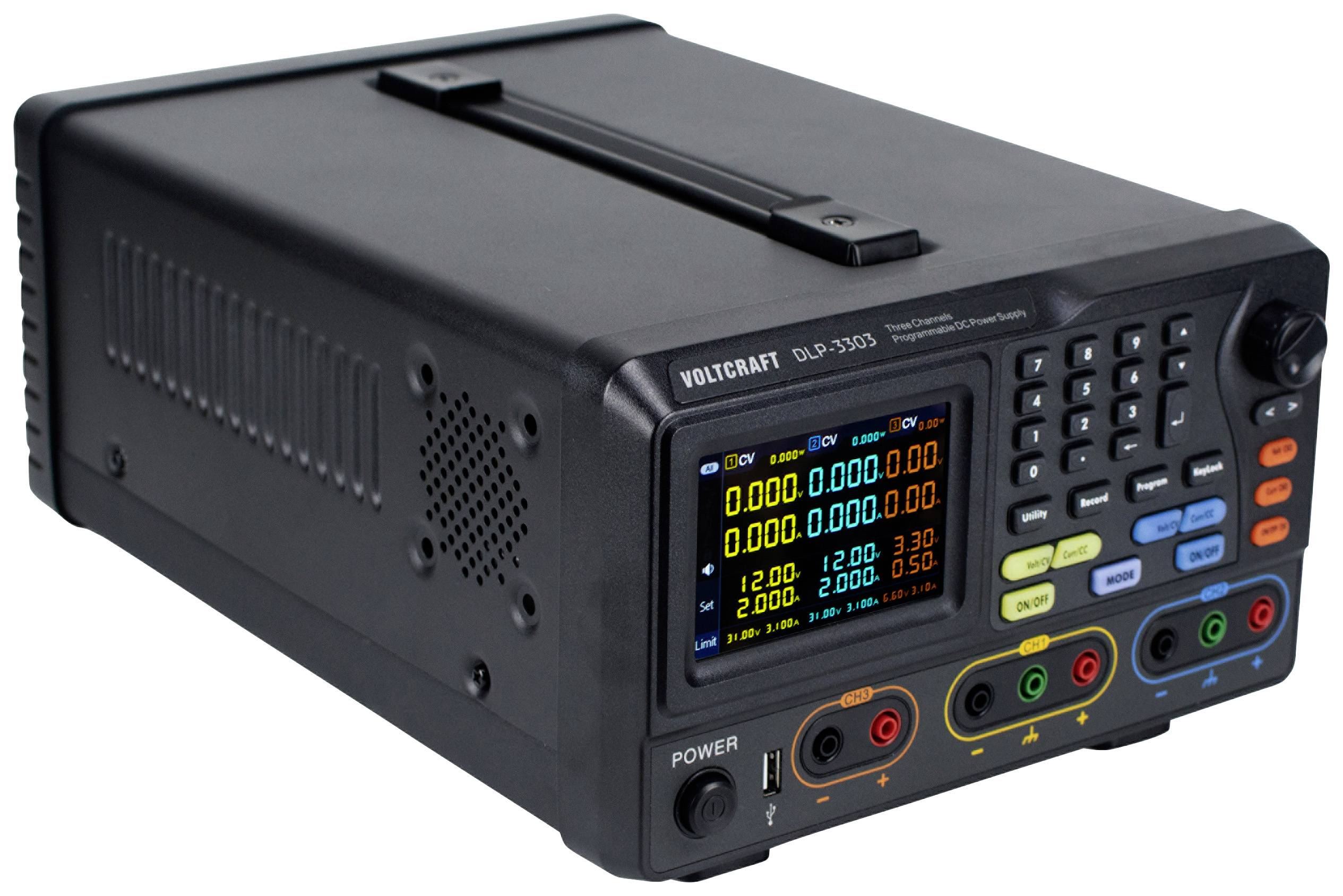

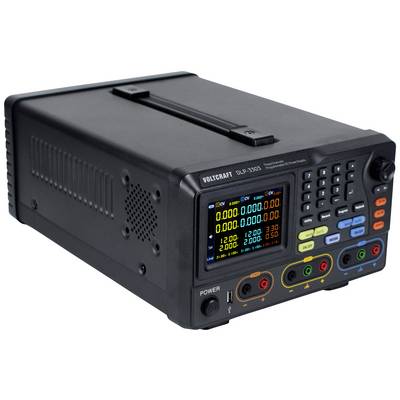

Digitální elektroměr s displejem zobrazuje elektrické parametry, jako jsou napětí a proud. Ovládací tlačítka a konektory jsou viditelné.

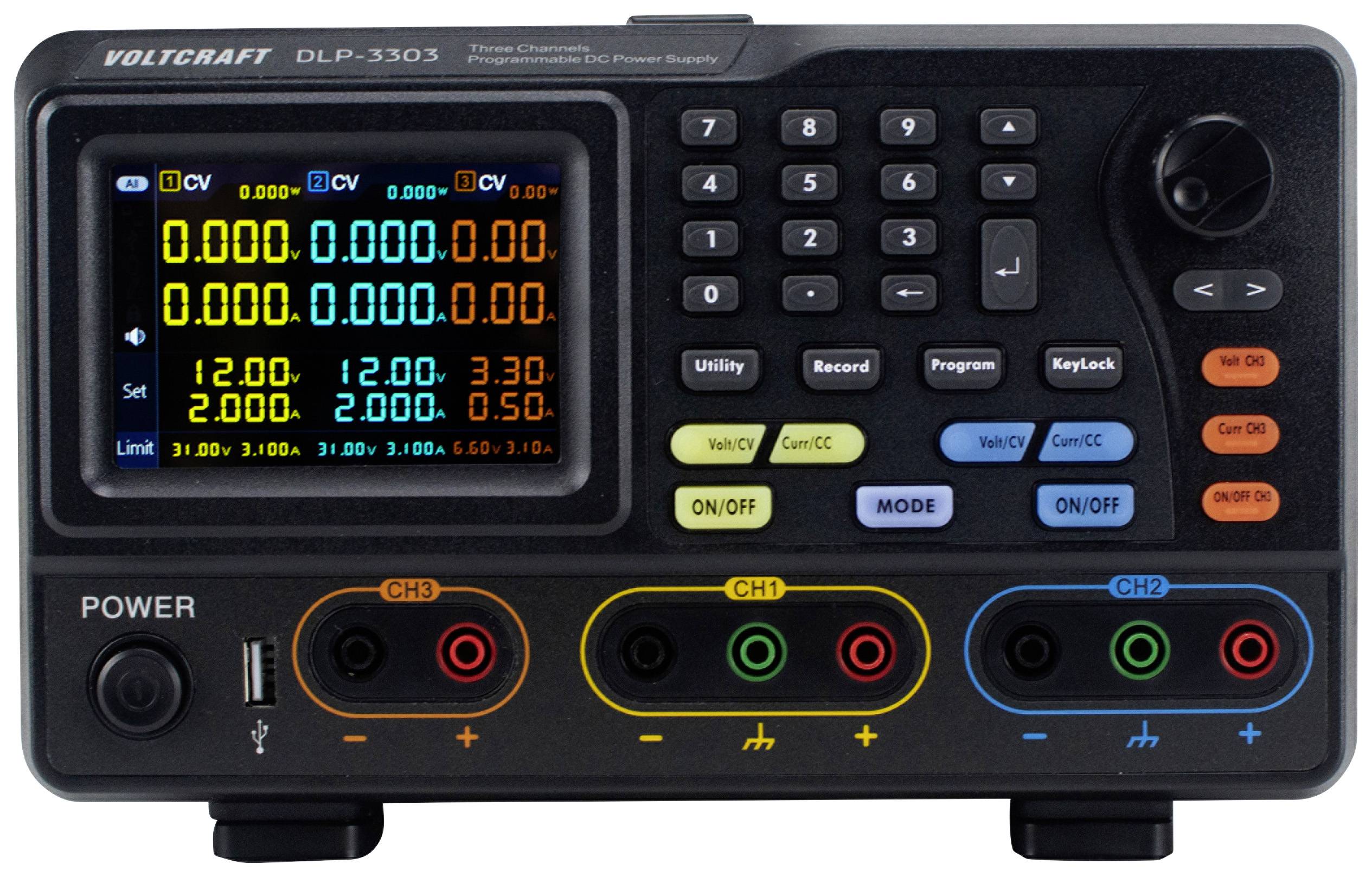

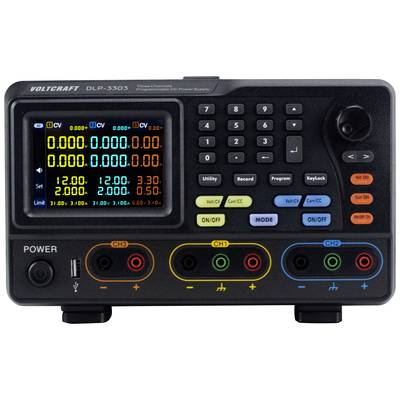

Digitální laboratorní napájecí zdroj s displejem zobrazuje napěťové a proudové hodnoty. Tři kanály, klávesnice pro ovládání, různé připojovací vstupy.

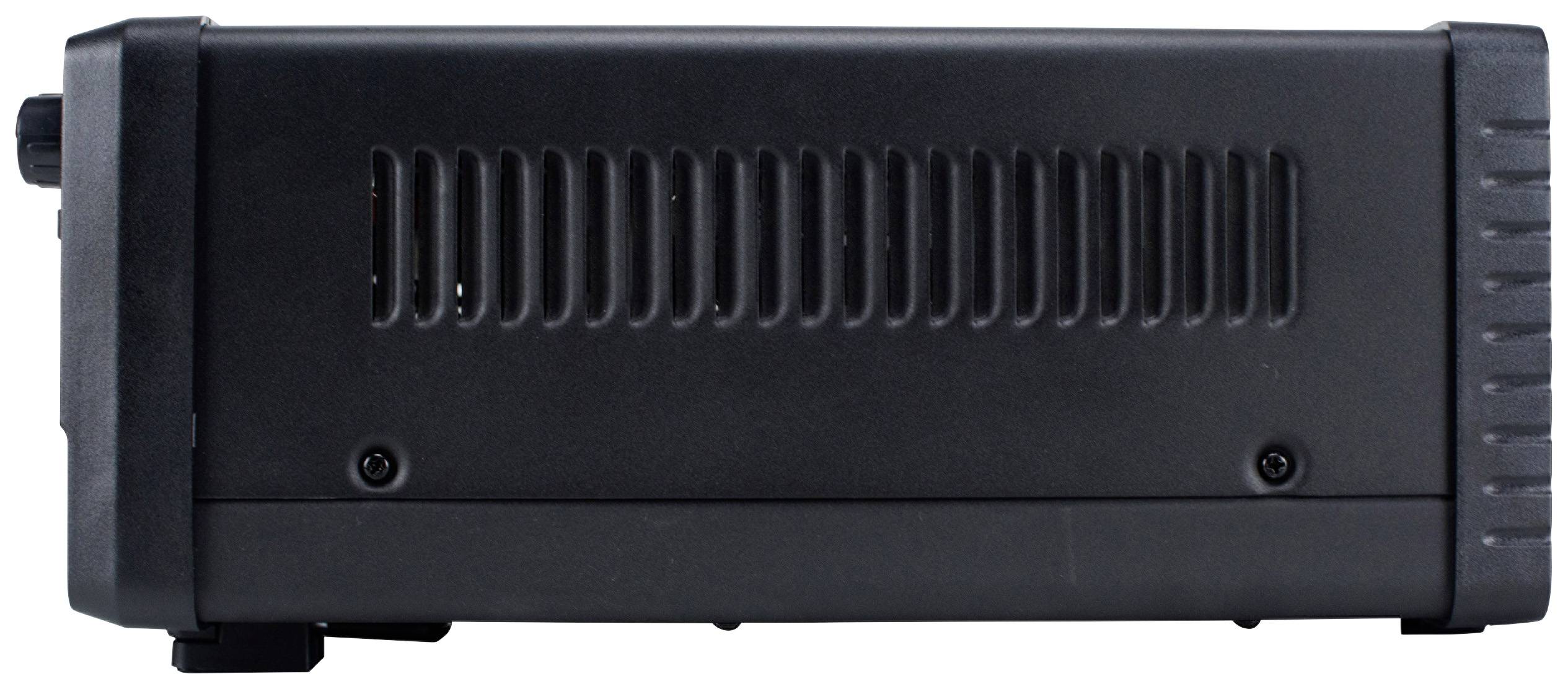

Černé elektronické zařízení s větracími otvory na boku, pravděpodobně zesilovač nebo podobné technické zařízení.

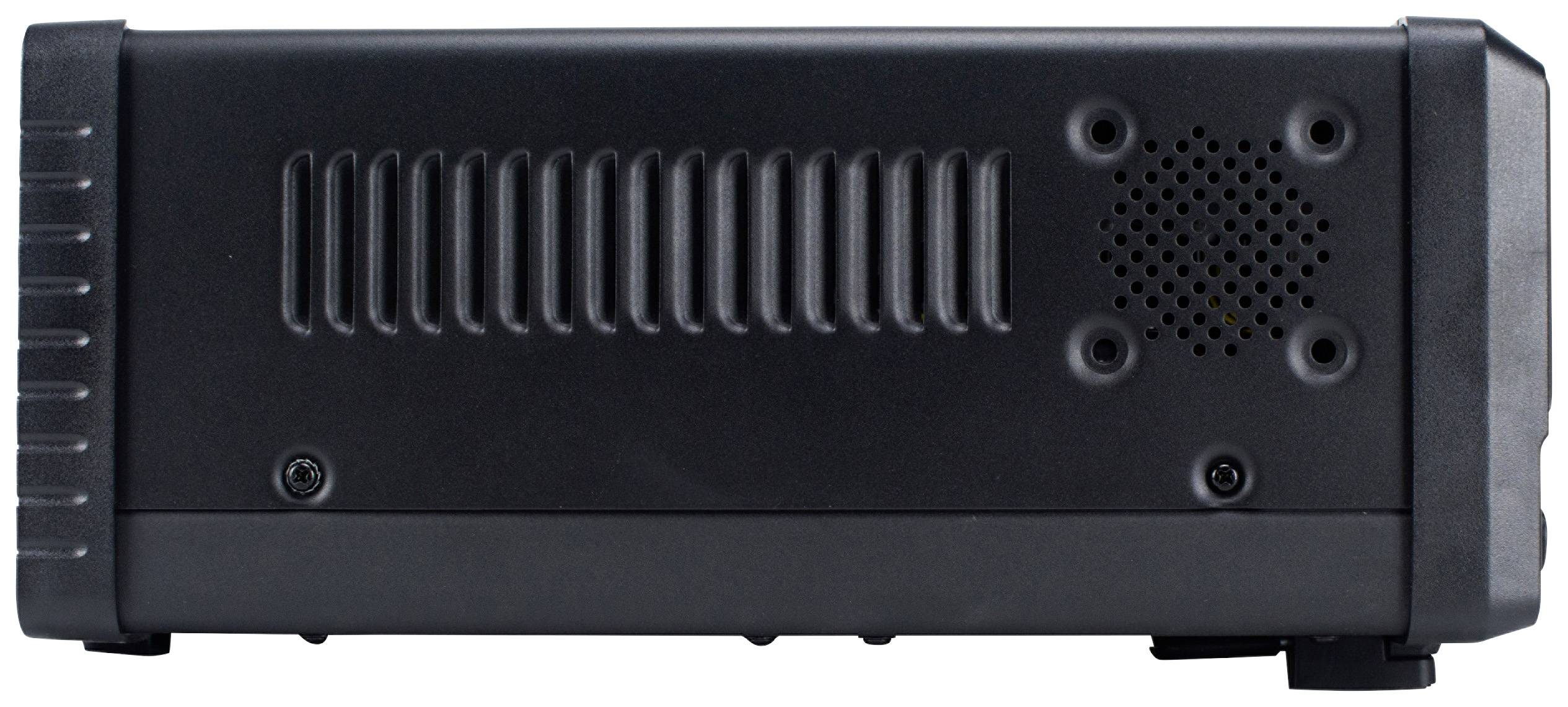

Černý elektronický zesilovač nebo přístroj, focený z boku. Jsou viditelné větrací štěrbiny a malý otvor s několika otvory.

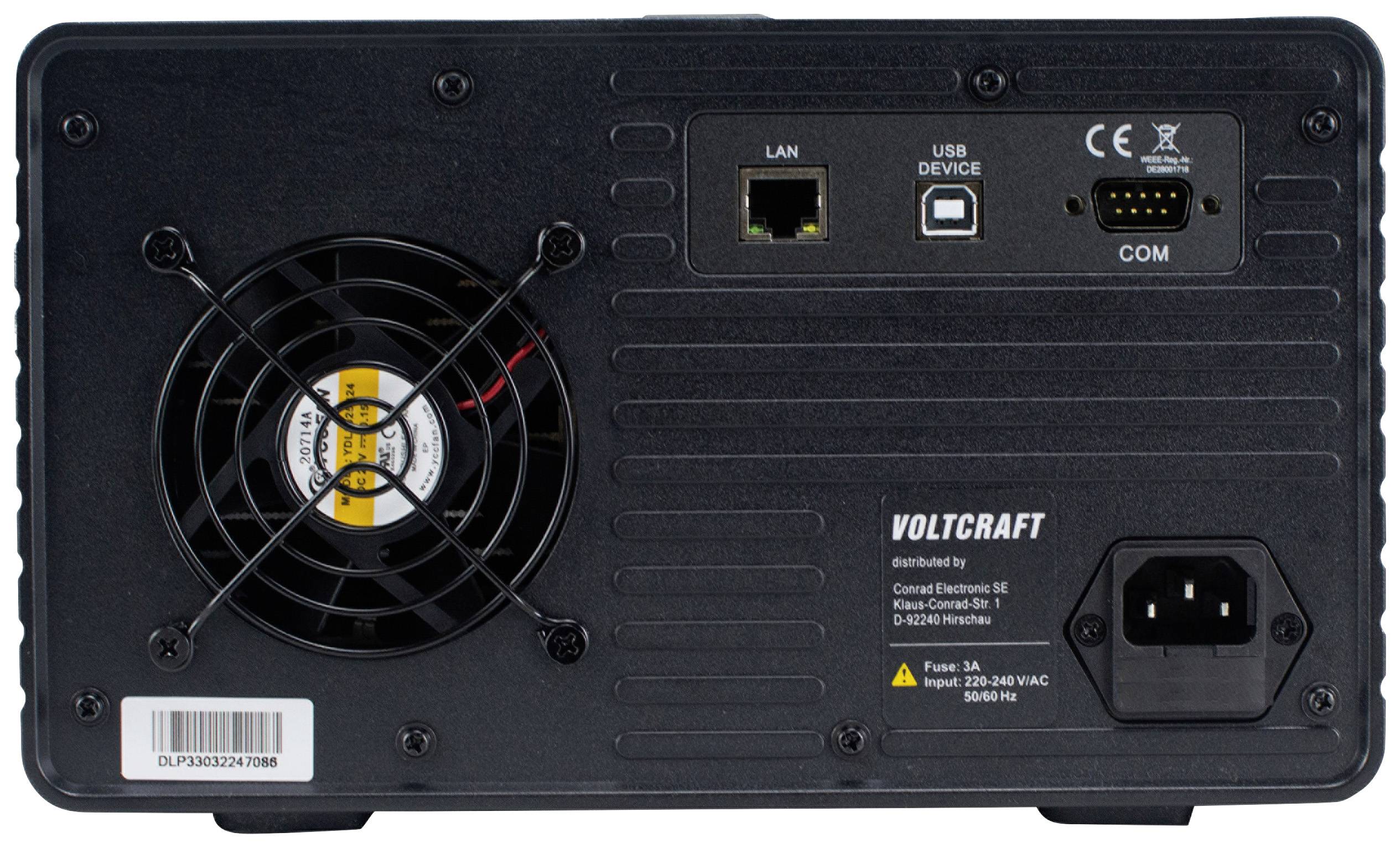

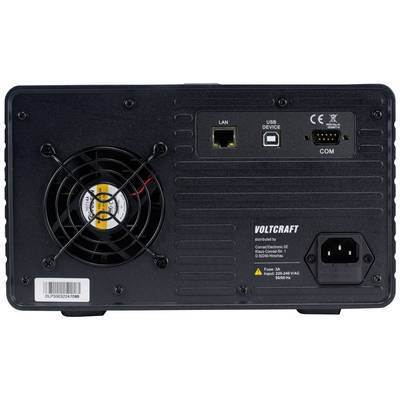

Zadní strana zařízení s ventilátorem, LAN a USB porty a napájecím konektorem. Viditelný je název značky 'Voltcraft' a další technické detaily.

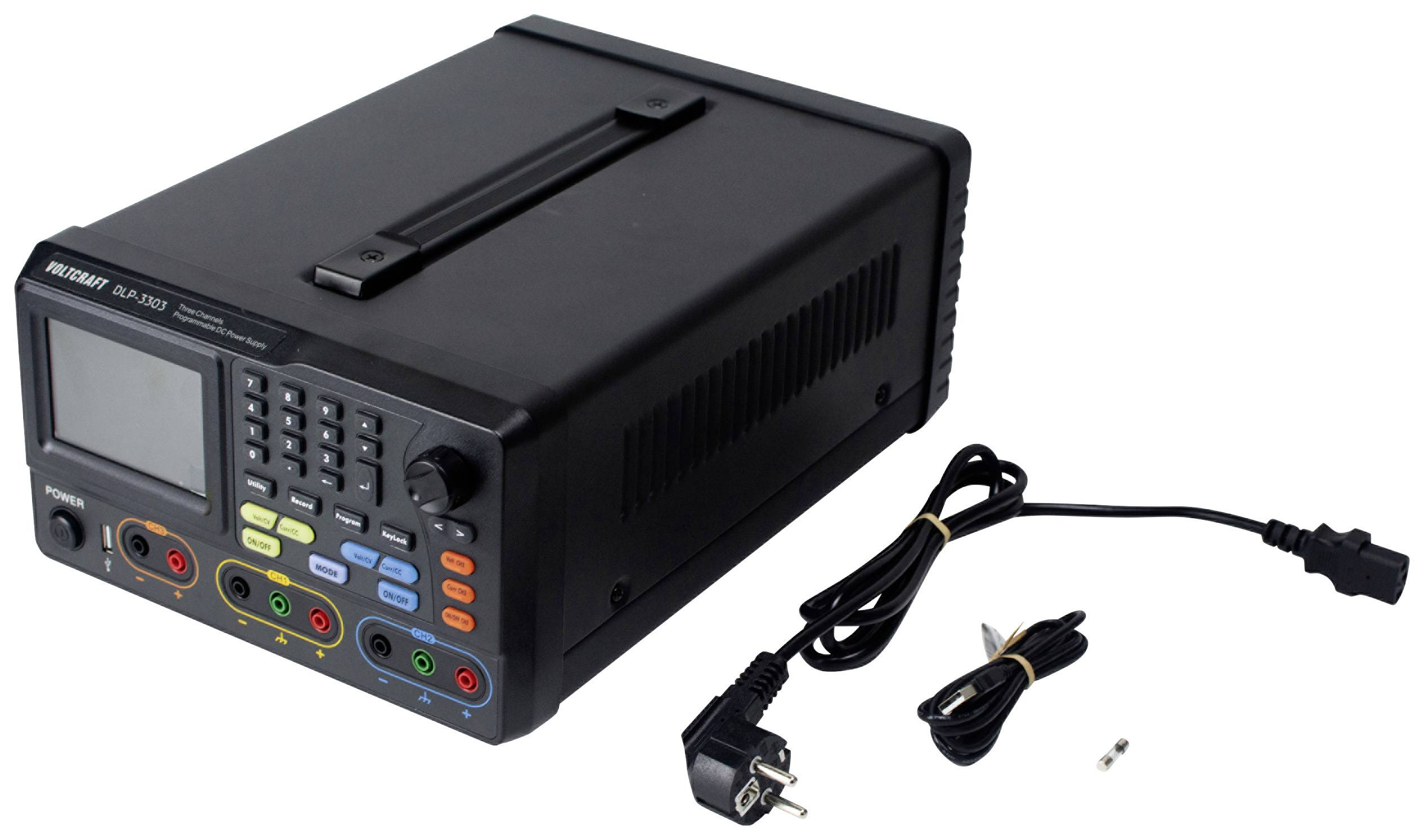

Černý napájecí zdroj s displejem a různými tlačítky a konektory. Vedle něj leží kabely a zástrčka.

Multifunkční displej napájecího zdroje: Horní řádek zobrazuje napětí a proud kanálu 1, spodní řádek kanálu 2.

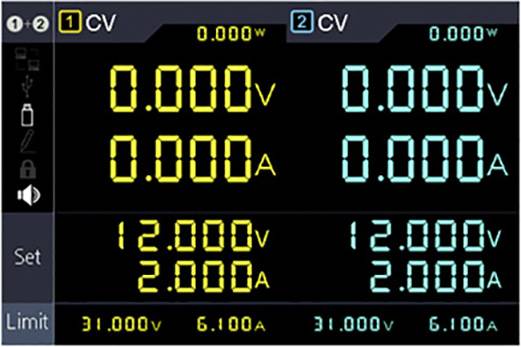

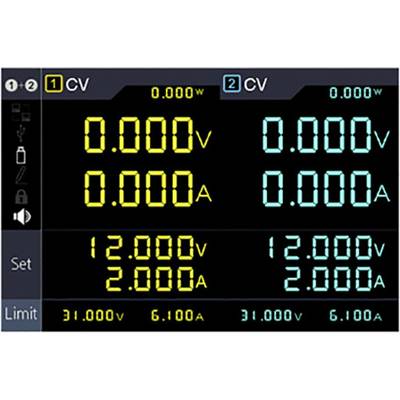

Digitální displej se dvěma napěťovými a proudovými indikátory. Vlevo: 0,000 V, 0,000 A; vpravo: 12,000 V, 2,000 A. Dole: 31,000 V, 6,100 A.

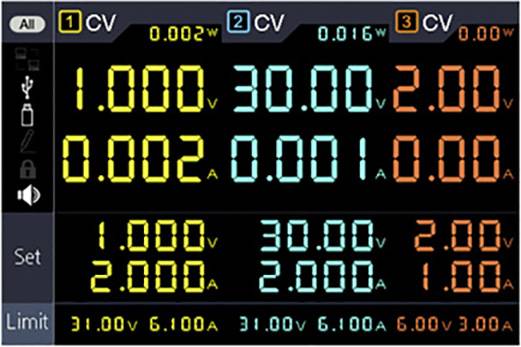

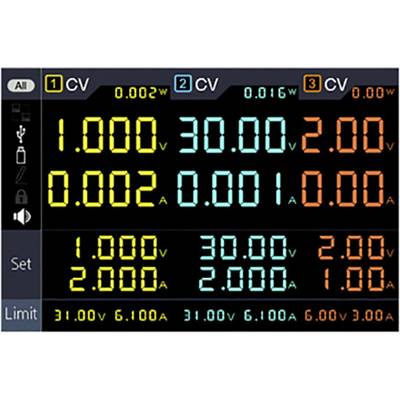

Digitální displej zobrazuje různé hodnoty včetně napětí (V), proudu (A) a výkonu (W) pro tři kanály.

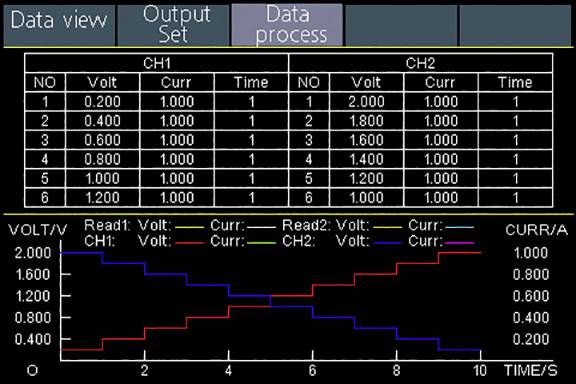

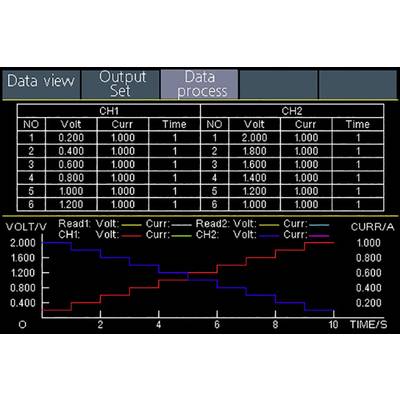

Tabulka napěťových a proudových hodnot pro CH1 a CH2

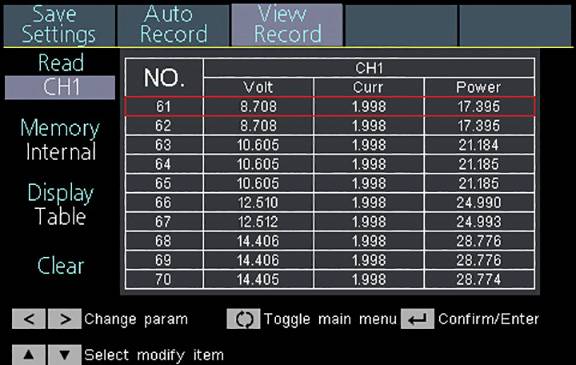

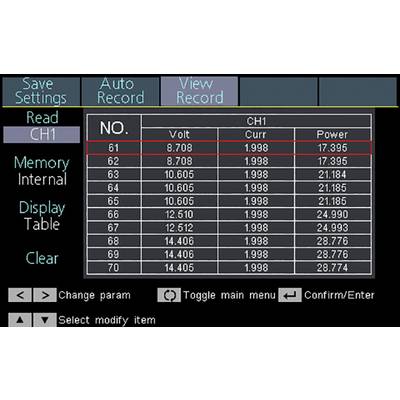

Obrázek zobrazuje displej přístroje s tabulkou, která ukazuje naměřené hodnoty. Sloupce: č., Volt, Proud a Výkon. Zvýrazněný řádek: 'č. 61', 'Volt 8,708', 'Proud 1,998', 'Výkon 17,395'.

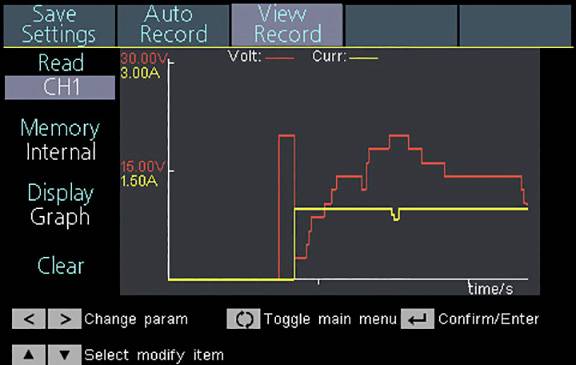

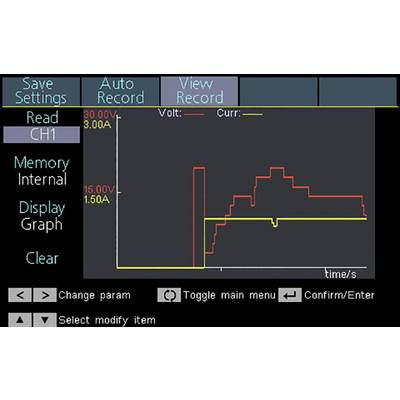

Graf ukazuje křivku napětí a proudu v čase. Červená linie: napětí (až 30,00 V), žlutá linie: proud (až 3,00 A).

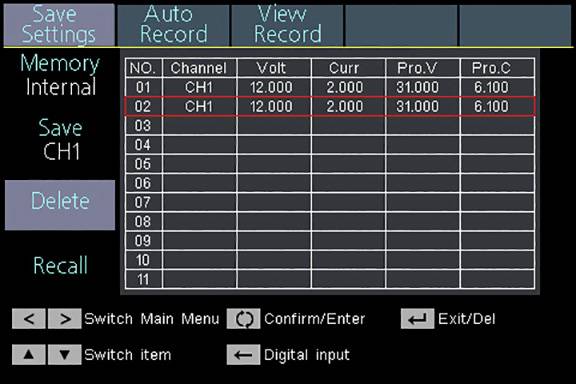

Obrazovka elektronického zařízení zobrazuje tabulku s měřenými hodnotami, kanály a napětím v zaostřovacím bodě CH1.

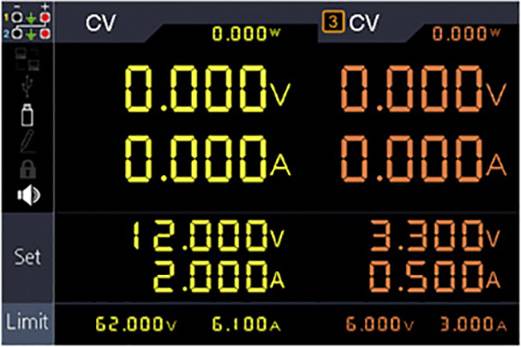

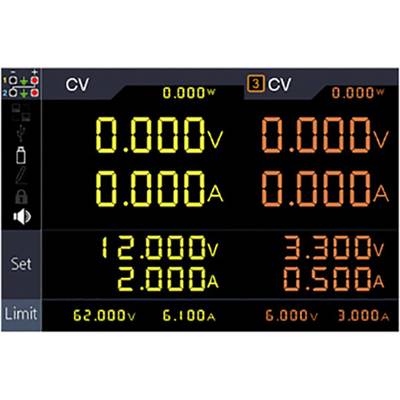

Digitální displej multimetru zobrazuje napěťové hodnoty: 62,000 V a 6,100 A. Další hodnoty: 3,300 V, 0,500 A a další měření.

1/18

Dodatečné informace:

Datasheety: (PDF)

26 Ks

Prodej a doprava:

Počet

Celková cena (9 891,74 Kč / kus)

Kč

Nahlásit právní incident

Hlavní benefity

Tříkanálový programovatelný zdroj DC napájení (max. 198 W) VOLTCRAFT DLP-3303 30 V/3 A

Tři nezávisle nastavitelné kanály
Výstupní rozlišení: 1 mV / 1 mA
Nízké zvlnění/šum
Až 100 skupinových časovačů
Provozní režimy: jednotlivě, paralelně a sériově
Ochrana proti přepětí/nadproudu
Funkce dataloggeru: Záznam výstupního napětí / výstupního proudu a zobrazení zaznamenaných dat ve tabulce
Automatické chlazení
Rozhraní: USB, RS232 a LAN
Podporuje SCPI

Technické parametry

Typ: DLP-3303

Kategorie produktu: laboratorní zdroj s nastavitelným napětím

Počet výstupů: 3 x

: 198 W

Technologie: lineárně řízeno

Rozhraní: RS-232
USB
LAN

Vlastnosti: Funkce Slave

Rozm.: (d x š x v) 358 x 250 x 158 mm

: bez certifikátu

Vstupní napětí (offset): 240 V/AC

Hmotnost: 9.8 kg

Výstupní napětí (max.): 30 V

Výstupní napětí (min.): 0 V

Výstupní napětí 2 (max.): 30 V

Výstupní napětí 2 (min.): 0 V

Výstupní napětí 3 (max.): 6 V

Výstupní napětí 3 (min.): 0 V

Výstupní proud (max.): 3 A

Výstupní proud (min.): 0 A

Výstupní proud 2 (max.): 3 A

Výstupní proud 2 (min.): 0 A

Výstupní proud 3 (max.): 3 A

Výstupní proud 3 (min.): 0 A

Připojení napájení: IEC 320 C14

Šířka: 250 mm

V: 158 mm

Délka: 358 mm

Max. teplota: 40 °C

Min. teplota: 0 °C

Typ obalu: Obal neobsahující plasty

Ke stažení

List technických údajů

List technických údajů 2619139 VOLTCRAFT DLP-3303 laboratorní zdroj s nastavitelným napětím, 0 - 30 V, 0 - 3 A, 198 W, RS-232, USB, LAN, Funkce Slave,

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2619139 VOLTCRAFT DLP-3303 laboratorní zdroj s nastavitelným napětím, 0 - 30 V, 0 - 3 A, 198 W, RS-232, USB, LAN, Funkce Slave,

Informace

Informace 2619139 VOLTCRAFT DLP-3303 laboratorní zdroj s nastavitelným napětím, 0 - 30 V, 0 - 3 A, 198 W, RS-232, USB, LAN, Funkce Slave,

Záruční podmínky

Záruční podmínky 2619139 VOLTCRAFT DLP-3303 laboratorní zdroj s nastavitelným napětím, 0 - 30 V, 0 - 3 A, 198 W, RS-232, USB, LAN, Funkce Slave,

Ke stažení

Ke stažení 2619139 VOLTCRAFT DLP-3303 laboratorní zdroj s nastavitelným napětím, 0 - 30 V, 0 - 3 A, 198 W, RS-232, USB, LAN, Funkce Slave,

Popis

Programovatelné DC napájení
Síťový zdroj VOLTCRAFT DLP-3303 nabízí tři nezávisle programovatelné kanály pro DC napájení. Jednotlivě, paralelně nebo v sérii je k dispozici výkon až 198 W. Napětí je nastavitelné od 0 do 30 V, proud od 0 do 3 A. VOLTCRAFT DLP-3303 se vyznačuje nízkým šumem a rozlišením 1 mV / 1 mA.
Užitečné zvláštní funkce
Voltcraft DLP-3303 je vybaven mnoha praktickými funkcemi: Můžete zaznamenávat výstupní napětí a proud a tyto hodnoty uložit do tabulky. Kromě toho lze naprogramovat až 100 skupinových časovačů. Přehlednou práci umožňuje 4" LC displej s vysokým rozlišením (480 × 320 pixelů). Hladké použití obstarávají ochrany proti přepětí a proti nadproudu a také automatické chlazení. Jako rozhraní jsou k dispozici USB, RS232 a LAN. Dále Voltcraft DLP-3303 podporuje příkazy SCPI.
Rozsah dodávky
Kromě síťového a USB napájecího kabelu se v dodávce nachází 250V pojistka.

Provedení

Barevný TFT displej o úhlopříčce 10,16 cm (4") s vysokým rozlišením (480 x 320 pixelů)
3kanálový výstup
Max. výkon: 198 W
Napětí: 0 - 30 V
Proud: 0 - 3 A
Rozlišení: 1 mV / 1 mA
