Vogt Verbindungstechnik 3924N, IDC 3924N, rychlospojka, 0.2-0.5 mm², kontakty 2, černá, žlutá, 1 ks

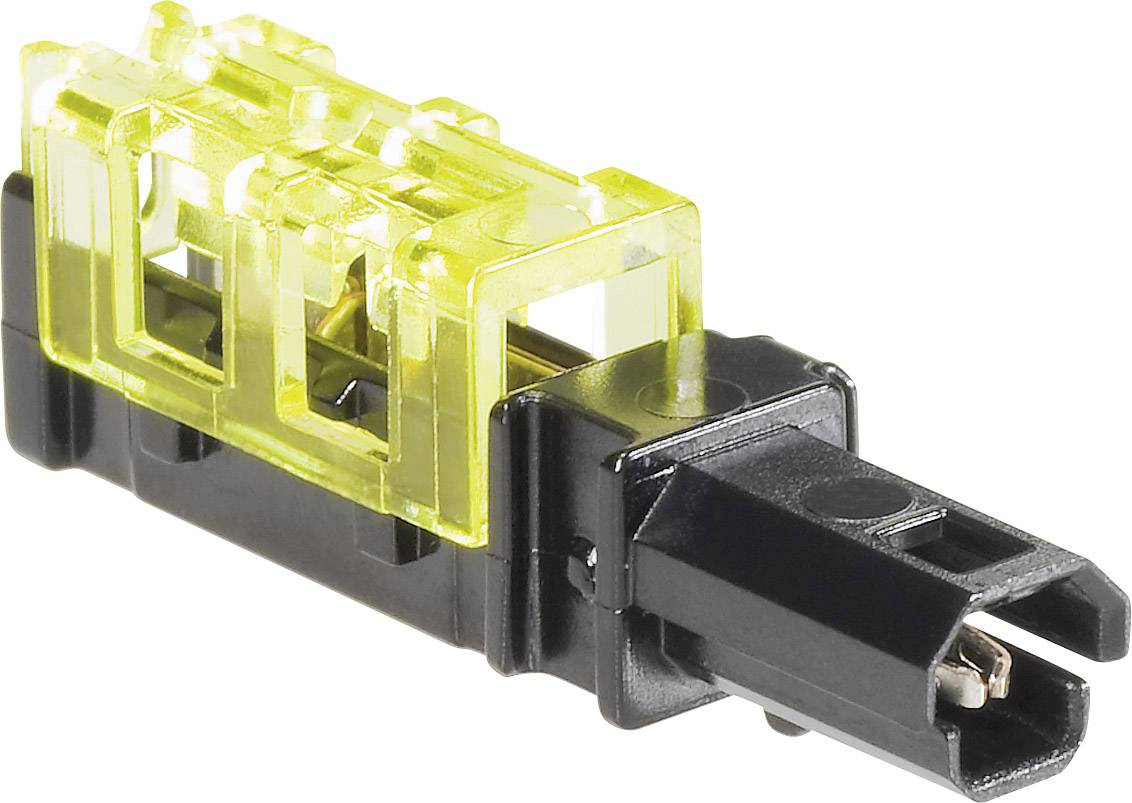

Žluté obdélníkové bezpečnostní relé s černým pouzdrem, používané v automatizační technice.

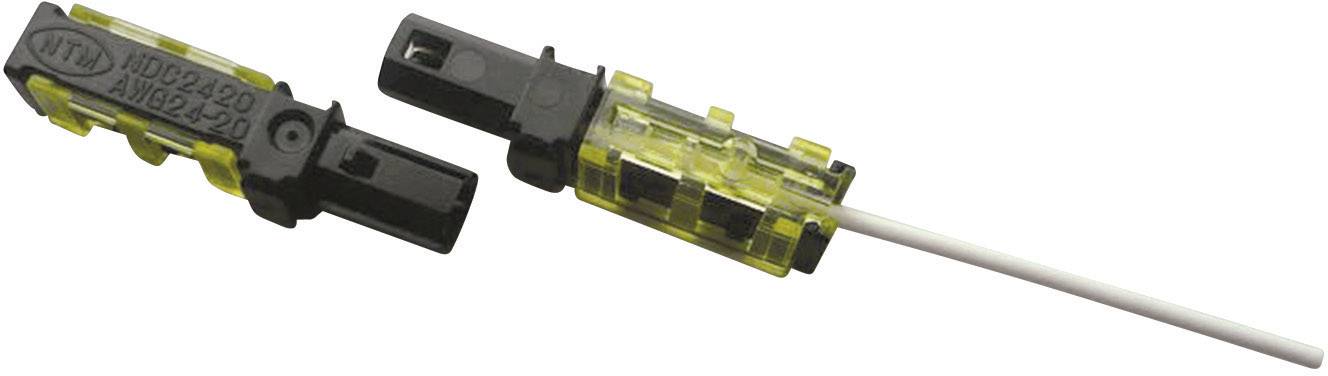

Černožlutý otevřený držák pojistky pro inline zapojení ukazuje konec kabelu, připravený k připojení.

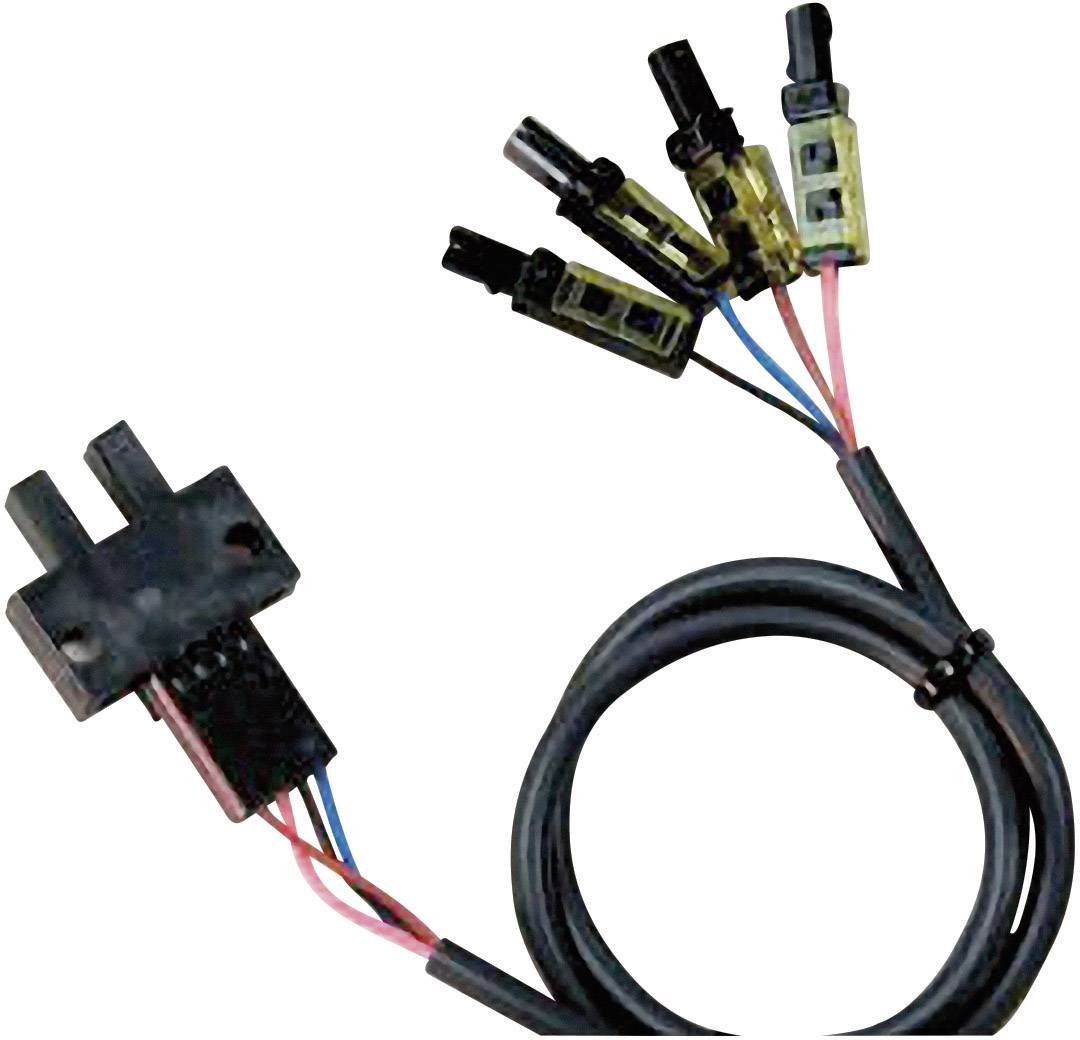

Černý opláštěný kabel se čtyřmi barevně rozlišenými vodiči je zakončen jednotlivými černými konektory.

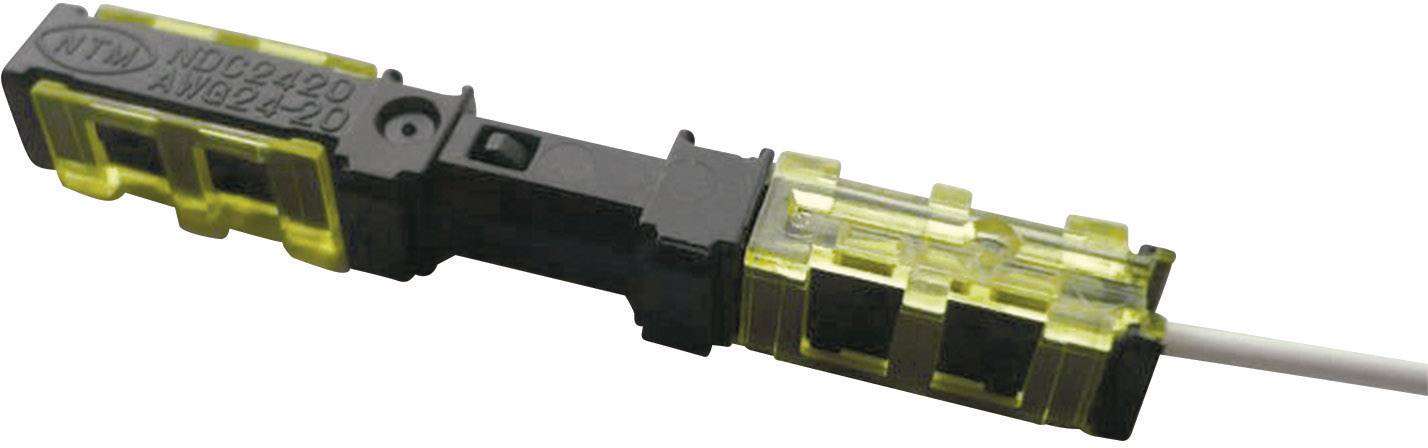

Černá zástrčka se žlutým pouzdrem a šroubovým připojením, připevněná na bílém kabelu.

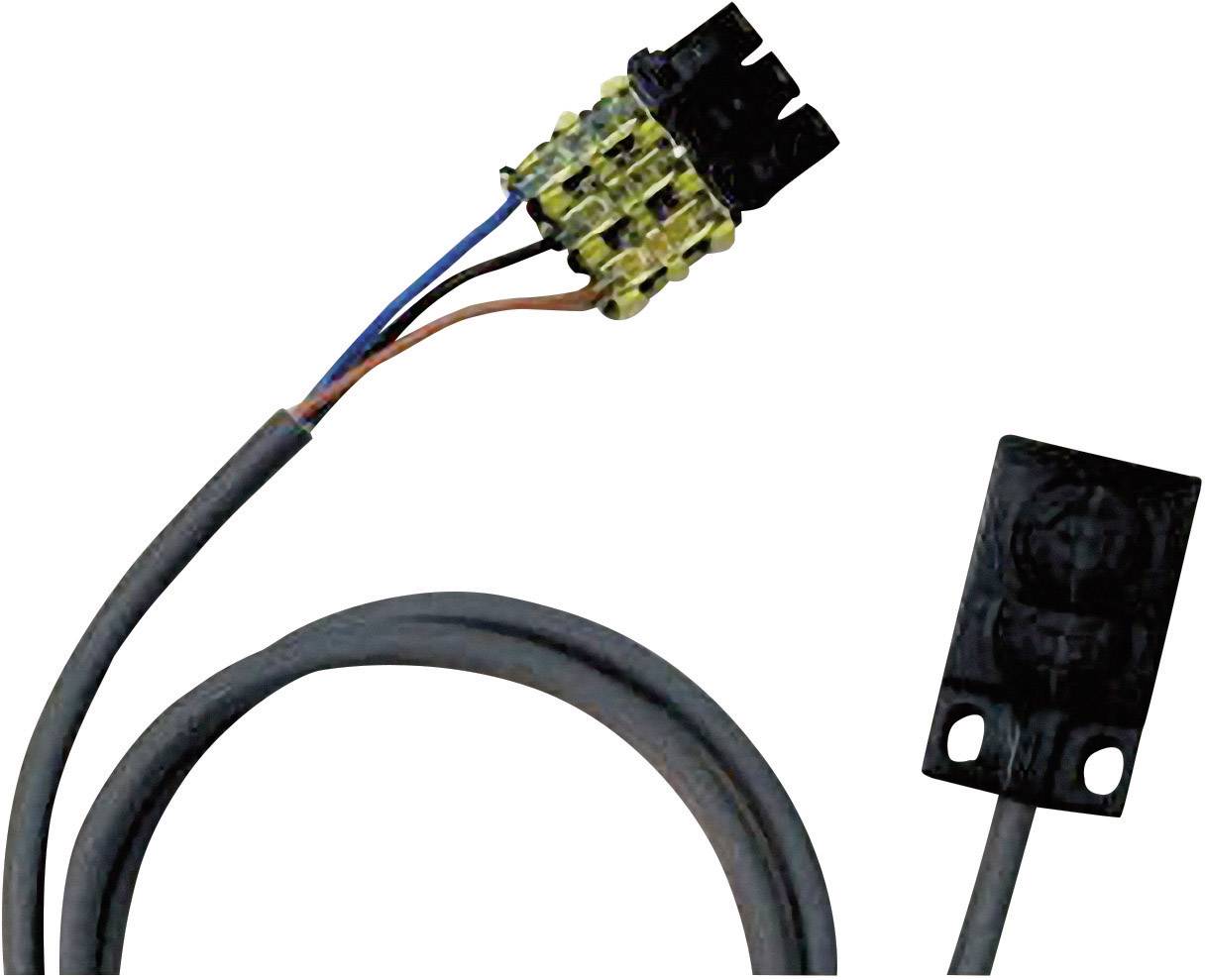

Elektrický kabel s černou zástrčkou je připojen ke konektoru. Vedle něj vpravo je vidět další černá zástrčka.

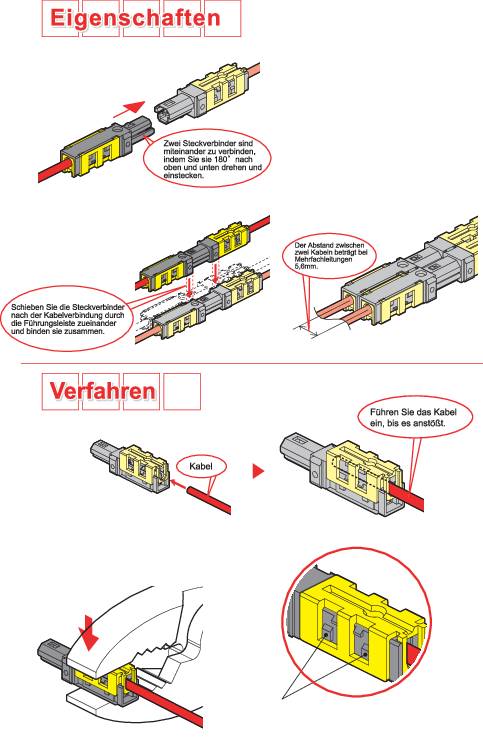

Ukazuje propojovací můstek a kabel. Nahoře: Táhnutí a posouvání propojovacího můstku. Dole: Zavedení kabelu do konektoru.

Kabel je vloženo do krimpovacího nástroje, konec kabelu je spojen tlakem se žlutým konektorem.

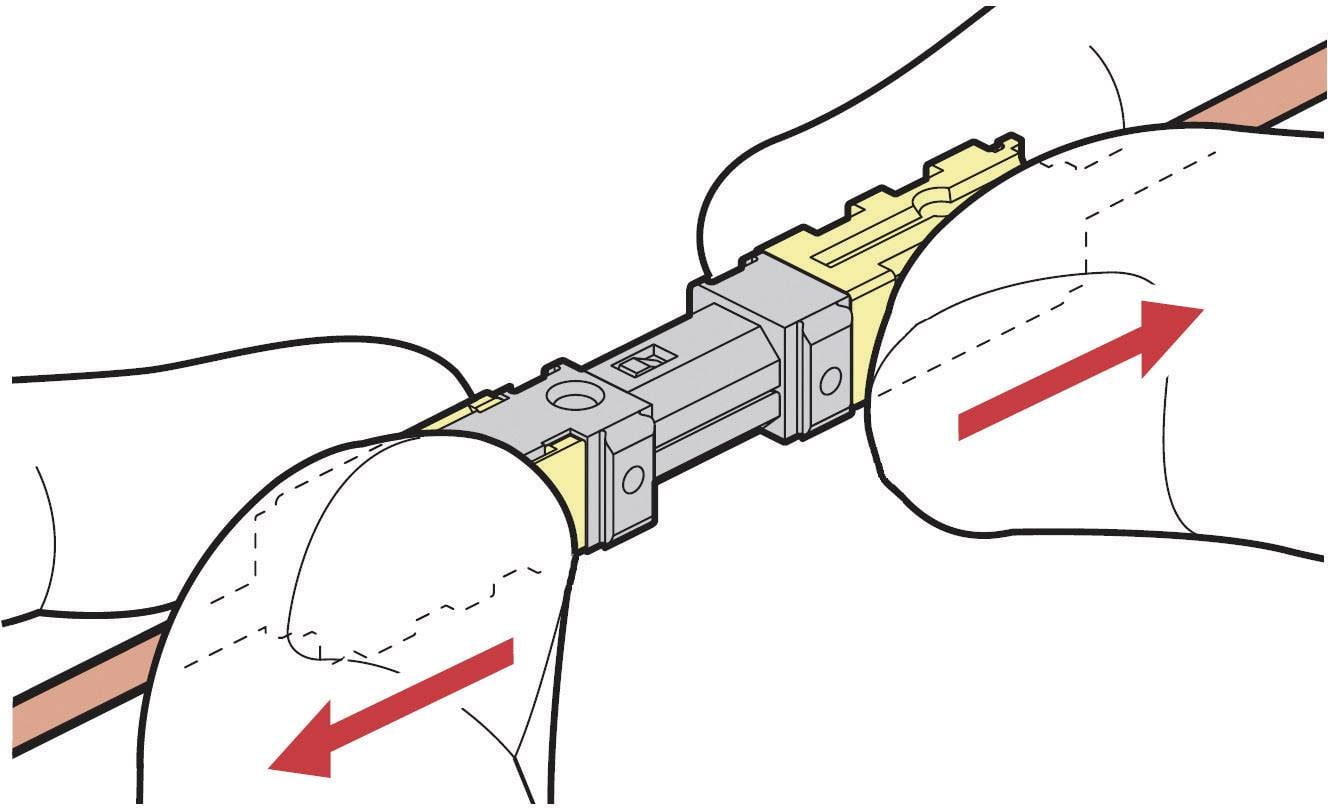

Dvě ruce stlačují kabelovou zástrčku. Červené šipky ukazují směr pohybu při stlačování spoje.

1/8

Kategorie produktu

rychlospojka

Průřez flexibilní (min.)

0.2 mm²

Flexibilní průměr (max.)

0.5 mm²

Průřez pevný (min.)

0.2 mm²

Pevný průřez (max.)

0.5 mm²

Datasheety: (PDF)

Okamžité doručení: Čt 1. 10.

157 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (32,22 Kč / kus)

32,22 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

IDC konektor

Bez odizolování
Použitelný jako zástrčky i zásuvka

Dodatečné informace:

Technické parametry

Kategorie produktu: rychlospojka

Průřez flexibilní (min.): 0.2 mm²

Flexibilní průměr (max.): 0.5 mm²

Průřez pevný (min.): 0.2 mm²

Pevný průřez (max.): 0.5 mm²

Pólů: 2

Barva: černá
žlutá

Jmenovitý proud: 2 A

Jmenovitý proud - filtr: 2 A

Obsah: 1 ks

Rozm.: (d x š) 25.8 mm x 5.6 mm

Číslo výrobce: 3924N

: 24 - 20

Připojení: IDC

Materiál kontaktu: bezkadmiové (Ag-Leg.)

Jmenovité napětí: 100 V

Šířka: 5.6 mm

Délka: 25.8 mm

Splňuje RoHS: ano

Provozní teplota: -20 - +75 °C

Jmenovité napětí: 100 V

Jmenovitý proud: 2 A

Šířka x výška: 0.2 - 0.5 mm²

počet pólů: 1

Připojení: Technologie samořezných svorek

Ke stažení

List technických údajů

List technických údajů 788802 Vogt Verbindungstechnik 3924N, IDC 3924N, rychlospojka, 0.2-0.5 mm², kontakty 2, černá, žlutá, 1 ks

Popis

Jeden konektor lze použít jako zástrčku nebo jako zásuvku. Dva konektory lze vzájemně propojit, tím že se vzájemně otočí o 180 ° a následně spojí dohromady. Snadno je lze opět rozpojit pouhým zatažením. Pro vícepólové připojení lze navzájem spojit libovolné množství konektorů. Jednotlivé díly se snadno stlačí pomocí vodící lišty.
Použití: odizolování není nutné díky technologii LSA Kabel se jednoduše vloží až na doraz a následně se připojí pomocí kleští. Díky 4 podpůrným hákům je spojení stabilní.
