Ilustrační obrázek
Ilustrační obrázek

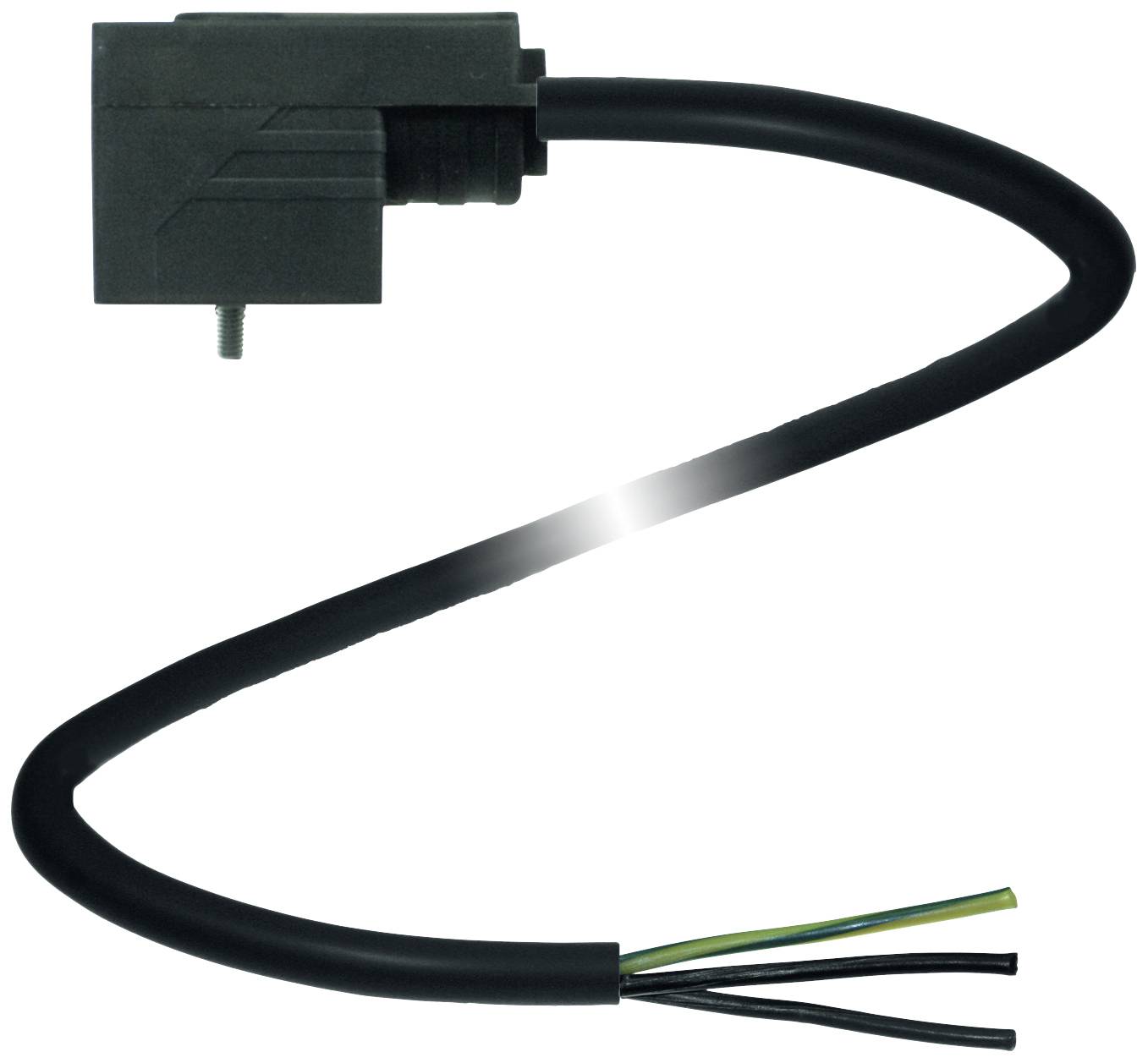

VENTILOVÁ ZÁSTRČKA VMA-2+P/Z2-5M-PVC VMA-2+P/Z2-5M-PVC počet pólů:2 + PE 245823 Pepperl+Fuchs Množství: 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
ventilový konektor
Konstrukční tvar
A – standardní
Připojení
kabel bez konektorů
Krytí
IP65
IP67
Jmenovité napětí
24 V DC/AC
Datasheety: (PDF)
Počet
Celková cena (619,01 Kč / kus)
619,01 Kč
Bez DPH.
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- počet pólů
2 + PE
- Materiál vodiče
PVC
- Kategorie produktu
ventilový konektor
- Konstrukční tvar
A – standardní
- Připojení
kabel bez konektorů
IP65
IP67
- Jmenovité napětí
24 V DC/AC
- Ukazatel
LED
- počet kontaktů
+ PE
- Hmotnost
201.1 g
- Číslo výrobce
245823
- Obsah
1 ks
- Průměr
4.8 mm
- Délka kabelu
5 m
- Průřez vodiče
0.5 mm²
- Délka
5 m
- Popis zapojení
s diodou
- Standard
průmyslový standard
- Max. teplota
85 °C
- Min. teplota
-20 °C
- Typ
VMA-2+P/Z2-5M-PVC
- Vlastnosti
s LED
- Počet pólů
Ano
- Wireless Charging function
Ne
- UKCA
bezvýznamný
Ke stažení
List technických údajů
List technických údajů 2630516 VENTILOVÁ ZÁSTRČKA VMA-2+P/Z2-5M-PVC VMA-2+P/Z2-5M-PVC počet pólů:2 + PE 245823 Pepperl+Fuchs Množství: 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2630516 VENTILOVÁ ZÁSTRČKA VMA-2+P/Z2-5M-PVC VMA-2+P/Z2-5M-PVC počet pólů:2 + PE 245823 Pepperl+Fuchs Množství: 1 ks
Popis
Ventilová zástrčka, tvar a, 2+PE, z-dioda, PVC kabel, Počet pólů: 2 + PE, délka: 5 m, žíly: 3 x 0,5 mm2 , 20 AWG
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Provedení
- Obecné údajeKonektor 1 Připojení: Ventilový konektor DIN Tvar: Ventilová zástrčka forma a Provedení: Zahnuté Zámek: Šroubové spojení Počet pólů: 2 + PEKonektor 2 Připojení: Volný konec vedení Individuální přizpůsobení: Odizolováno 50 mmZobrazení/ovládací prvkyŽlutá LED: Kontrolka funkceElektrické údajeProvozní napětí: Max. 24 v AC/DCProvozní proud: Max. 4 A.Odrušení: Zenerova diodaShodaOchrana: EN 60529Konektor: Ventilový konektor: DIN EN 175301-803HOŘLAVOST: DIN VDE 0482, DIN EN 50265-2-1Podmínky prostředíOkolní teplota Konektor: -20 85 °C (-4... 185 °F) Kabel, pevně uložený: -40... 80 °C (-40... 176 °F) Pohybující se kabel: -5... 80 °C (23... 176 °F)Stupeň znečištění: 3Mechanické údajeKonektor Utahovací moment 0,6 Nm Montáž na nářadí: Šroub M3 x 29Ochrana: IP65 / IP67Kabel: Podle IEC/EN 60228 (DIN VDE 0295), třída 5 Průměr pláště: 4,8 mm Poloměr ohybu: > 5 x průměr vedení, pevně uložený Barva pláště: Černá (podobně RAL 9005) Počet žil: 3 Průřez žil 0,5 mm 2 Barva žil: Žíla 1: Černá 1 | Ader 2: Černá 2 | žíla 3: Zelená/žlutá Struktura žil: Ø 16 x 0,2 mm Délka: 5 m Zkratka kabelu: Li YY 3 x 0,50Hmotnost: 201,1 g.MateriálKonektor Rukojeť: TPU, černá Těsnění: TPU, lisovaný Povrch kontaktů: SN Hořlavost: V-0Kabel; Plášť: PVC Izolace žil: PVC Odolnost vůči olejům: Dobrá Hořlavost: V-0
