Name: Ventilová zástrčka, tvar a, 2+PE, kabel senzor/aktor VA21-230.0-5/S370 8047806 Escha Množství: 1 ks
Brand: Escha
SKU: 3553496
Availability: BackOrder

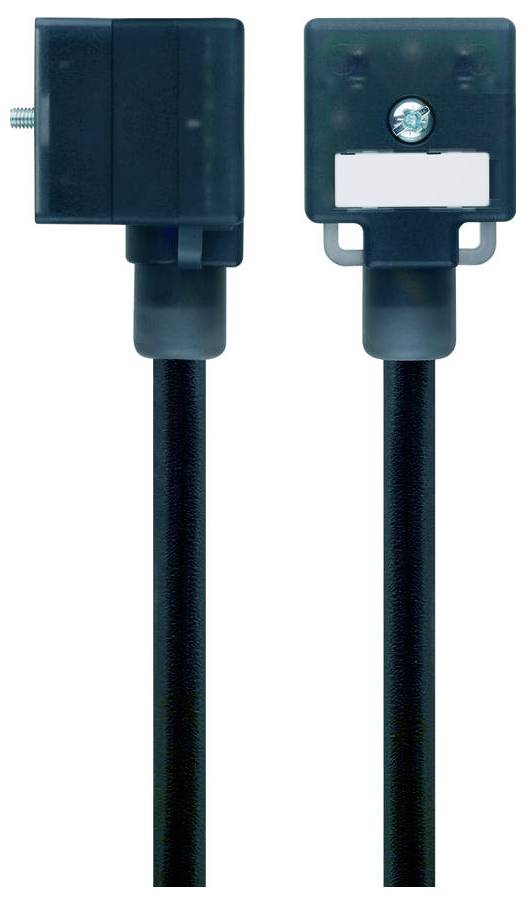

Tmavě zelené prodlužovací kabely s čtvercovým konektorem a štítky, zobrazené z boční a čelní strany. Vhodné pro elektrické připojení.

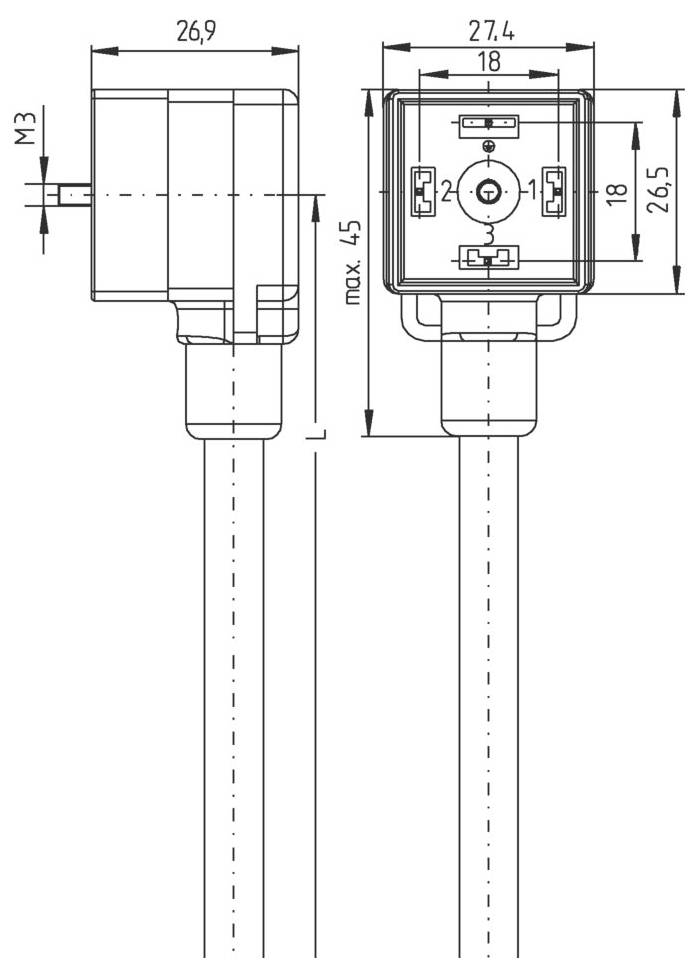

Technický výkres elektrické komponenty s rozměry: 26,9 mm šířka, 27,4 mm výška a 26,5 mm hloubka. Montážní šroub M3.

1/2

Druh obalu

Piece

Kategorie produktu

ventilový konektor

Konstrukční tvar

A – standardní

Připojení

zásuvka

Krytí

IP65

IP67

IP68

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Brzy k dispozici

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (428,93 Kč / kus)

428,93 Kč

Bez DPH.

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Konstrukce A
Upevňovací šroub: Kov, CuZn, poniklovaný
Jmenovité napětí: 230 v/AC/DC
Izolační odpor: ≥ 108 Ω
Materiál těsnění (zdířka): Plast, TPU
Materiál těla rukojeti: Plast, TPU, BK
Materiál kontaktů: Kov, CuZn, postříbřený
Materiál držáku kontaktu: Plast, PA, BK
Mechanická životnost: >100 cyklů zapojení
Normy: DIN EN 175301-803
Osazení pinů: 1 BN, 2 BU, 3 n.c., PE: GNYE
Počet pólů: 2+PE
Ochrana (namontovaná): IP65, IP67, IP68
Ochranný spínač: Bez
Konektor: Zásuvka, zahnutá, ventil a
Proudová zatížitelnost na každý pin (při 40 °C): 10.0 A.
Okolní teplota: -30°C...+90°C.
Stupeň znečištění: 3
BARVY ŽIL: BN, BU, GNYE
Průřez žíly: 3 x 0,75 mm²
Vnější plášť: 5,7 +/- 0,2 mm
Zvláštní vlastnosti: Ohnivzdorný, bezhalogenový, hydrolyzovaný, bez syřidlové LALOJE, odolný proti oleji, odolné proti ozonu, recyklovatelné, v souladu s RoHS, odolné proti kyselinám a louhu, použitelné pro vlečné řetězy, odolná proti jiskrám při svařování, odolná proti mořské vodě, bez silikonu, torzní, odolná vůči UV záření
Poloměr ohybu (v pohybu): 10 x Ø vedení
Poloměr ohybu (pevný): 5 x Ø vedení
Bez halogenů: ano
KVALITA VEDENÍ: S370, PUR, UL
Rozměry 42 x 0,15 mm
Barva pláště: BK, podobně RAL9005
Materiál izolace žil: PP
Materiál elektrického pláště: PUR
Jmenovité napětí kabelu: ≤ 300 V.
Vložka do vlečného řetězu: 2 mil. cyklů Mio
Teplotní rozsah (vlečný řetěz): -25°C…+60°C.
Teplotní rozsah (v pohybu): -30°C...+90°C.
Teplotní rozsah (pevný): -40°C...+90°C.
Torsion: +/- 180°/m, < 1 mil. cyklů Mio

Druh obalu: Piece

Materiál vodiče: PUR

Kategorie produktu: ventilový konektor

Konstrukční tvar: A – standardní

Připojení: zásuvka

: IP65
IP67
IP68

Pólů: 2

Jmenovité napětí: 230 V DC/AC

počet kontaktů: 2 + PE

Číslo výrobce: 8047806

Obsah: 1 ks

Průměr: 5.7 mm

Délka kabelu: 5.0 m

Průřez vodiče: 0.75 mm²

maximální průřez: 0.75 mm²

Standard: DIN standard

Provedení: zásuvka, zahnutá

Max. teplota: 90 °C

Min. teplota: -40 °C

Typ: VA21-230.0-5/S370

Vlastnosti: odolné vůči olejům
bez silikonu
odolné proti mořské vodě
odolné proti kyselinám a zásadám
odolné vůči hydrolýze
odolné vůči plamenům
odolné proti jiskrám při svařování
odolné proti ozonu
odolné vůči UV záření
odolné vůči torzi
použitelné s vlečnými řetězy
bez halogenů
Zobrazit více

Počet pólů: Ano

Schválení: UL

Jmenovitý proud: 10.0 A

Ke stažení

List technických údajů

List technických údajů 3553496 Ventilová zástrčka, tvar a, 2+PE, kabel senzor/aktor VA21-230.0-5/S370 8047806 Escha Množství: 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3553496 Ventilová zástrčka, tvar a, 2+PE, kabel senzor/aktor VA21-230.0-5/S370 8047806 Escha Množství: 1 ks

Popis

Flexibilní, silikonový a bezhalogenový řídicí kabel s vysokou mechanickou pevností. Vedení je odolné vůči chemickým, hydrolýze a mikrobům. Při poloměru ohybu min. Díky odolnosti proti jiskrám při svařování je kabel vhodný pro flexibilní použití v oblasti robotiky, obráběcích strojů a výroby ve Španělsku. Vedení splňují požadavky UL a CSA (UL10493/20549; cULus).
