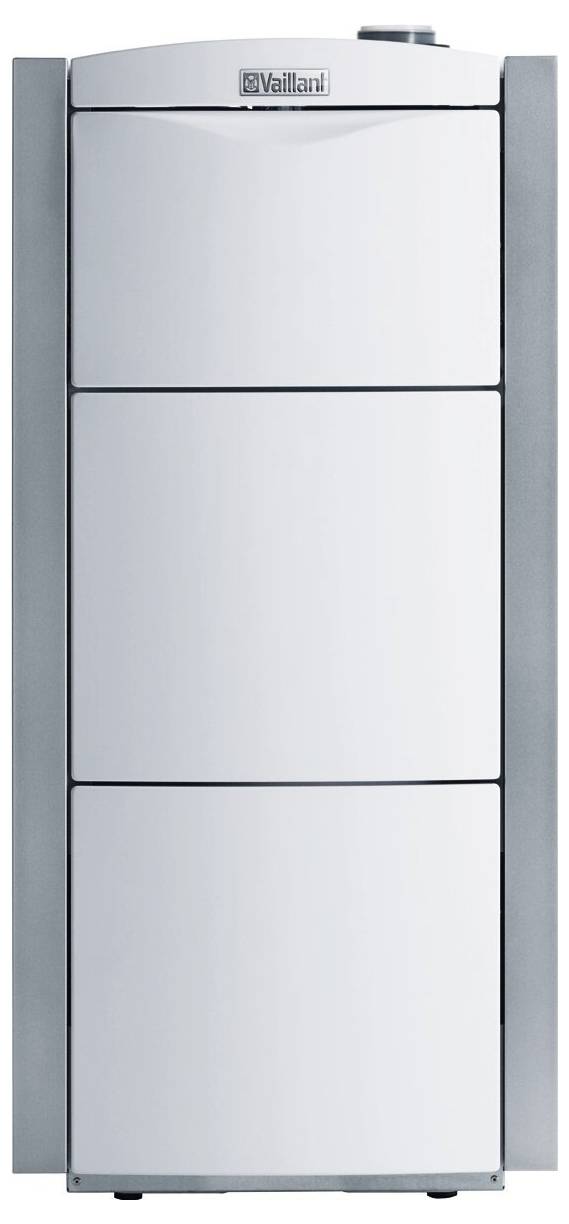

Vaillant 0010007508 Plynový kondenzační kotel A (A+++ - D)

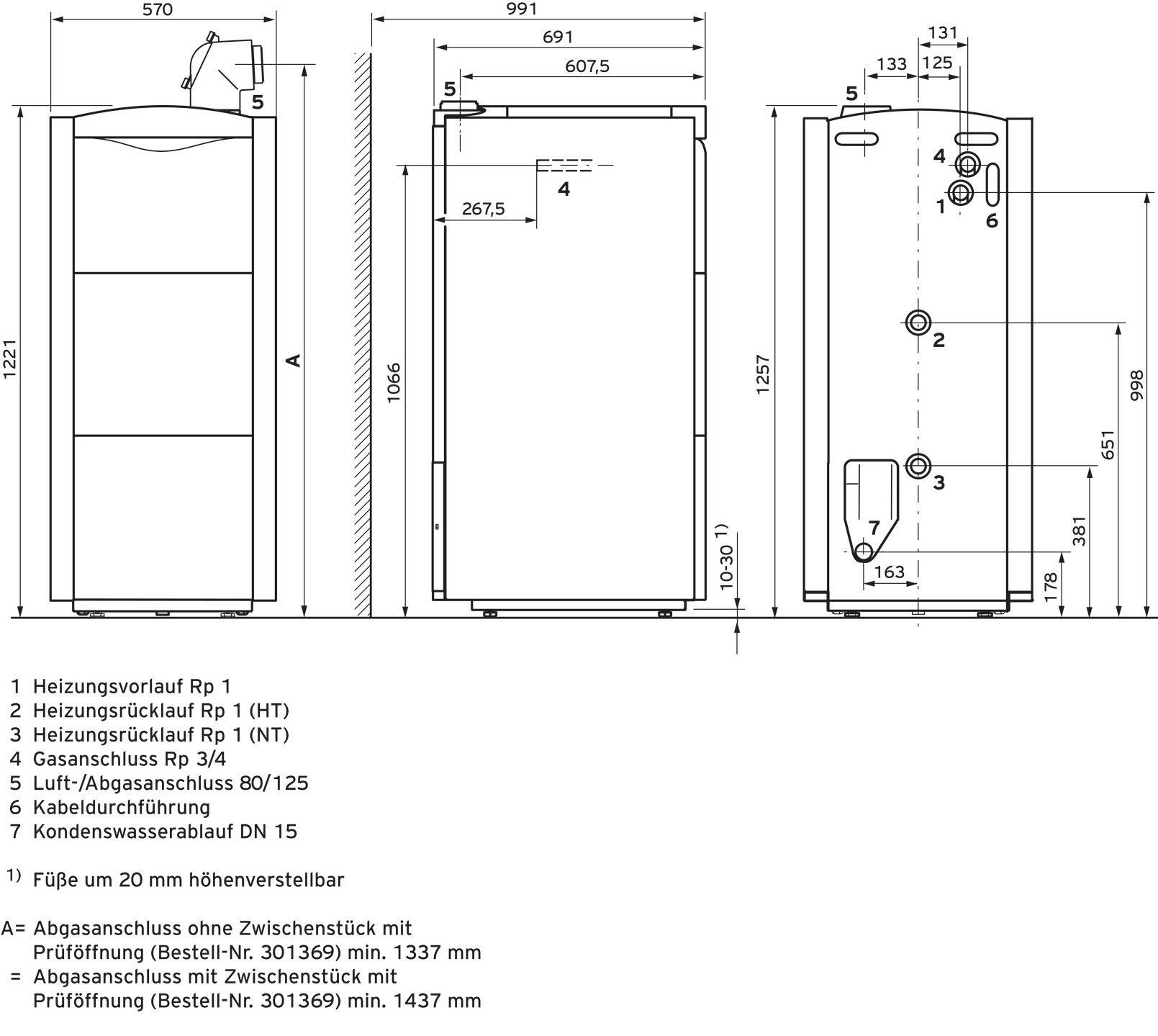

Technický výkres topného zařízení s rozměry a přípojkami. Zobrazuje přední, boční a pohled shora včetně specifických detailů připojení.

1/2

Třída energetické náročnosti A (A+++ - D)

Produktový list

Doručení: St 7. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (124 193,96 Kč / kus)

124 193,96 Kč

Bez DPH.

Doprava zdarma

Nahlásit právní incident

Technické parametry

Materiál výměníku tepla: Nerezová ocel
Kvalita materiálu: Ocelový plech
Uzavřené provedení: Ano
Provoz možný jako otevřený (přívod vzduchu) provedení: Ano
Systém prohlubní: Trubice pro plamen
Jmenovitý výkon 80-60 °C: 21,3 kW
Jmenovitý výkon 50-30 °C: 22,9 kW
Jmenovitá zátěž na horní hodnotu: 22,9 kW
Jmenovitý výkon dolní části: 6,3 kW
Nastavitelný topný výkon: Ano
Vzplanutí elektronického typu: Ano
Médium: Voda
Vhodné pro zemní plyn: Ano
Vhodné pro propan: Ano
Vhodné pro butan: ne
Vhodné pro metan: ne
Pro topný olej třídy II: ne
Pro topný olej třídy I: ne
Při dodání kompletně sestaveno: Ano
Kontrolní signál zap/vyp: Ano
Vysoká/nízká regulace hořáku: ne
Modulační regulace hořáku: Ano
Max. Vstupní teplota (pracovní teplota): 85 °C.
Max. Přípustný provozní tlak: 3 bar
Min. Pracovní tlak 0,3 bar
Účinnost 108 % / 100 %
Max. Předtlak plynu: 25 mbar
Min. Předtlak plynu: 18 mbar
Vodní odpor při DT 20 °C: 0,35 kPa
Vestavěný vypouštěcí/vypouštěcí kohout: Ano
Vestavěný obvod čerpadla: Ano
Vestavěná přerušení tahu: ne
Zabudované oběhové čerpadlo: ne
Vestavěný manometr: ne
Vestavěný regulátor nezávislý na počasí: ne
Integrovaná expanzní nádoba: ne
Vestavěný přetlakový ventil: ne
Výška: 1257 mm
Šířka: 570 mm
Hloubka: 691 mm
Připojení: Vnější závit
Vnější průměr přívodu potrubí: 33,249 mm
Přípojka pro zpětný chod: Vnější závit
Vnější průměr trubky zpětný chod: 33,249 mm
Připojení paliva: Vnitřní závit
Vnější průměr trubky palivo: 26,441 mm
Připojení přívodu vzduchu: Zásuvný konec
Jmenovitý průměr přívodu vzduchu: 125 mm
Připojení k odvádění spalin: Zásuvná montáž
Jmenovitý průměr výfukového plynu: 80 mm
Kondenzační přípojka: Ostatní
Vnější průměr trubky kondenzátu 21 mm
Energetická účinnost teplé vody: 100 %
Energetická třída: A
Dávka užitečného tepla při jmenovitém tepelném výkonu v provozu při vysoké teplotě (P4): 21,8 kW
Účinnost při jmenovitých emisích tepla při vysoké teplotě (n4): 87,1 %
Přídavná spotřeba energie při plném zatížení (elmax): 0,045 kW
Přídavná spotřeba energie v pohotovostním režimu (PSB): 0,006 kW

Kategorie produktu: Plynový kondenzační kotel

Provozní napětí: 0 V

Rozm.: (š x v x h) 570.00 x 1257.00 x 691.00 mm

: A (A+++ - D)

Šířka: 570.00 mm

V: 1257.00 mm

Hloubka: 691.00 mm

Materiál: Nerezová ocel

Jmenovité napětí: 0 V

Ke stažení

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3148667 Vaillant 0010007508 Plynový kondenzační kotel A (A+++ - D)

Popis

EcoVIT exclusiv VKK 226/4: Výrobek výhody: Minimální spotřeba plynu díky technologii vypalování paliva, modulační regulovaný výkon, Aqua kondenzátor pro optimální využití energie i při skladování, velký obsah vody, EBus-Electronic, systém pro E vybavení, kondenzační kotel z nerezové oceli, senzor tlaku vody, bojlery STB, tlačítko STB, displej pro diagnostiku a řešení rušení, vestavný pro Vaillant řízený regulátor topení Multimatic 700 a Multimatic 700f, připravený k připojení certifikovaných systémů Vaillant pro vzdušný/výfukový systém, systém DIA se zobrazením klotextu, osvětlený druh plynu NG E rozsah jmenovitého výkonu 40/30 GRD.C 7,0 - 23,5 kW, 60/40 GRD.C 6,6 - 22,4 kW max. teplotní zatížení. Topný provoz 22,0 kW Normovaná spotřeba 98 % (HS) / 109 % (Hi) množství kondenzované vody při 40/30 GRD.C, pH 2,2 l/h, cca 3,2 vstupní teplota max. 85 GRD.C elektrické připojení 230/50 v/Hz přípojka pro předchod/zpětný chod RP 1 přípojka pro plyn RP 3/4 přípojka pro přívod vzduchu/výfuk 80/125 mm výška/šířka/hloubka 1257 100/570/691 mm vlastní hmotnost 100 kg obsah PIN CE-0085BU0038 kategorie plynových přístrojů I2ELL, I3P roční energetická třída účinnosti pro vytápění vnitřních prostorů a++ (spektrum a+++)

Tento text byl přeložen strojově.

Doplňující informace

Pozor!
Potřeba silnoproudá přípojka:
Provoz tohoto zařízení vyžaduje silnoproudou přípojku (přípojku k třífázovému střídavému proudu).
Připojení a instalace zařízení napájeného silnoproudem, vyžaduje souhlas provozovatele sítě, a instalaci smí provádět jen firma autorizovaná provozovatelem sítě.
