ElektromechanikaReléRelé, zásuvné relé

Úzké násuvné relé pro desky plošných spojů, série 34 Finder 34.51.7.012.5010, 12 V/DC, 6 A

EAN:
Označení výrobce:
Objednací číslo:
Relé Finder s číslem modelu 34.51.7.024.0010. Specifikace: 24V, 6A, 250V. Vyrobeno v EU. Obsahuje certifikační loga.
Rozměry elektronické součástky: šířka 28 mm, výška 15 mm, s připojovacími kolíky 0,5 x 0,5 mm a 1 x 0,4 mm.

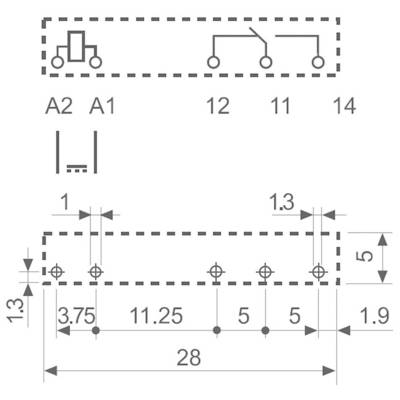

Technický výkres elektronické součástky s přípojkami A2, A1, 12, 11, 14. Rozměry: délka 28, šířka 1,3, výška 1,9.
1/3
Ilustrační obrázek
Kategorie produktu
relé do DPS
Jmenovité napětí cívky
12 V/DC
Mód řízení
monostabilní, 1 cívka
Typ kontaktu
1 přepínací kontakt
Spínací napětí (max.)
400 V/AC
Datasheety: (PDF)
Brzy k dispozici
Prodej a doprava:
Conrad ElectronicObchodní podmínky
Počet
Celková cena (214,99 Kč / kus)
214,99 Kč
Doručení zboží v rámci jiných zemí EU (0% DPH) Včetně DPH.
Plus 120,00 Kč
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatečných nákladů na dopravu
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Nahlásit právní incident

Hlavní benefity

Úzké násuvné relé pro desky plošných spojů, série 34

Dodatečné informace:

  • Trojúhelníkový štít s písmeny 'D', 'V', 'E'.
  • Černobílý abstraktní kruhový design s geometrickými tvary a černým segmentem v horní pravé části kruhu.
  • Označení 'UL': Zkušební značka v kruhu s písmeny 'c' vlevo a 'us' vpravo. Znamená bezpečnostní certifikaci.
  • Abstraktní obraz s velkými, blokovanými písmeny 'E', 'A', 'D', které připomínají moderní umělecký styl a jsou minimalisticky zpracované.

Technické parametry

  • Třída ochrany relé: RT III
Kategorie produktu

relé do DPS

Typ

34.51.7.012.5010

Jmenovité napětí cívky

12 V/DC

Řídicí napětí (min.)

8.4 V/DC

Řídicí napětí (max.)

18 V/DC

Mód řízení

monostabilní, 1 cívka

Odpor cívky

840 Ω

Typ kontaktu

1 přepínací kontakt

Materiál kontaktu

AgNi + 5 µ Au

Spínací napětí (max.)

400 V/AC

Spínací proud (max.)

6 A

Max. spínací výkon

1500 VA

Připojení

pájecí piny

Min. teplota

-40 °C

Max. teplota

+85 °C

Délka

28 mm

Šířka

5 mm

V

15 mm

Rozm.

(d x š x v) 28 x 5 x 15 mm

Obsah

1 ks

Splňuje RoHS

ano

Provedení

Tvrdě zlacené kontakty

Jmenovité napětí

12 V/DC

Jmenovitý proud

6 A

Spínací hodnoty

(AC1) 1500 VA, 6 A/250 V/AC/24 V/DC

Typ

34.51.7.012.5010

6 A

5

15 mm

28 mm

10 A

NE

Polarity free

Mono stable

NE

Single contact

NE

PCB connection

12-12 V

Gold

DC

NE

8.4-18 V

DC

0

0

1

Ke stažení

List technických údajů

List technických údajů 502933 Úzké násuvné relé pro desky plošných spojů, série 34 Finder 34.51.7.012.5010, 12 V/DC, 6 A

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 502933 Úzké násuvné relé pro desky plošných spojů, série 34 Finder 34.51.7.012.5010, 12 V/DC, 6 A

Popis

Extrémně úzké násuvné relé pro desky plošných spojů - pouze 5 mm široké. Síťové relé s DC ovládáním. Bezpečné odpojení dle VDE 0106 T/101.

Doplňující informace

Schválení: UL, CSA, VDE.
