Upínací prvek na svářecí stoly TW16 200/100 Bessey TW16-20-10K Rozpětí (max.):200 mm

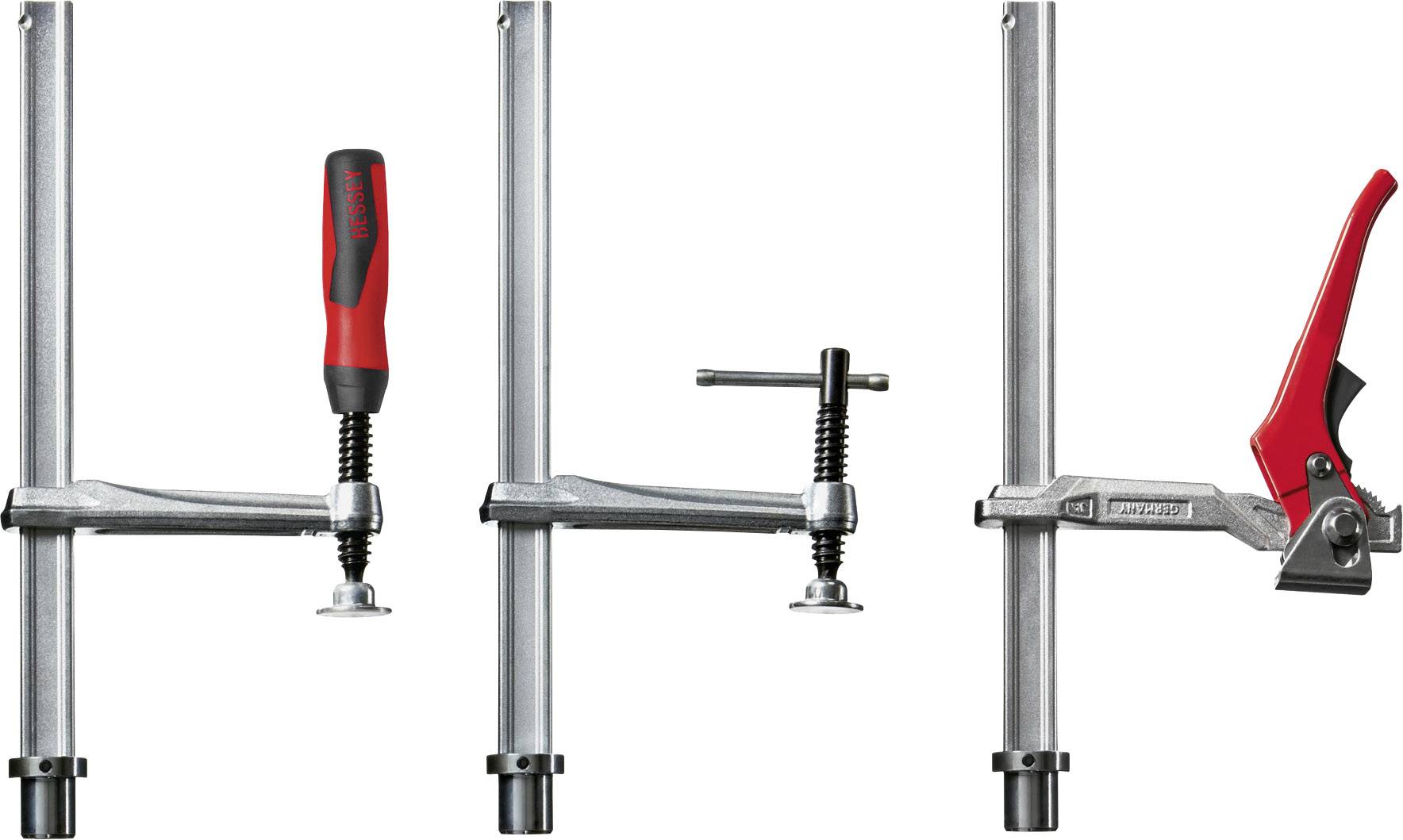

Kovová svorka se svislou tyčí a nastavitelným šroubem, používaná k upevnění předmětů na stojanu nebo pracovní plochu.

Kovářská dílna s velkým pracovním stolem; svorky upevňují kovové díly, v pozadí někdo svařuje, jiskry sršící.

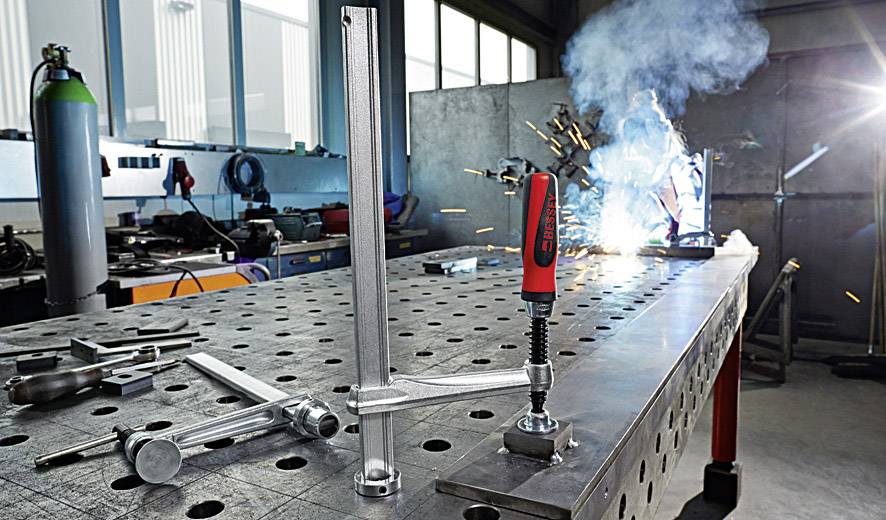

Dílna s svařovacím stolem v popředí. Létají jiskry a stoupá modrý kouř. V pozadí je vidět dělníka.

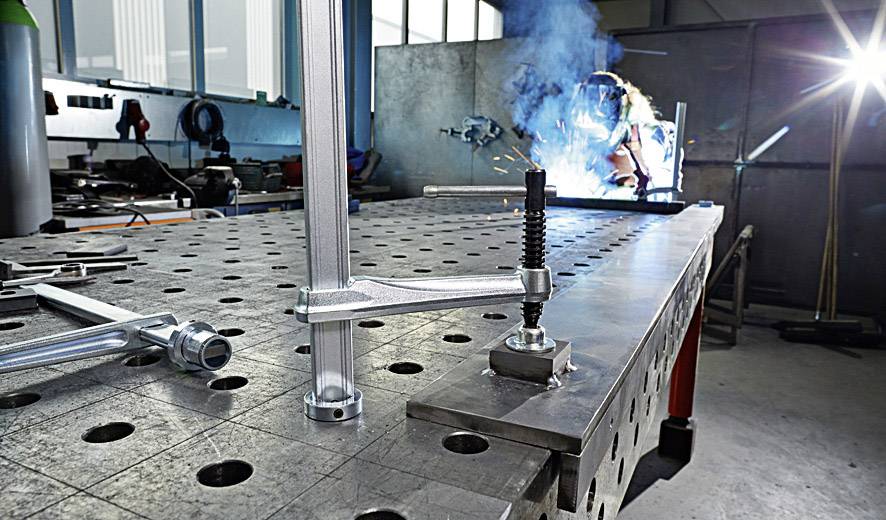

Osoba v ochranném vybavení svařuje na kovovém pracovišti. Jiskry létají, osvětlení zezadu zvýrazňuje popředí.

Svářeč pracuje na kovovém stole v dílně. Jiskry létají, když opracovává kov. Na stole leží nástroje.

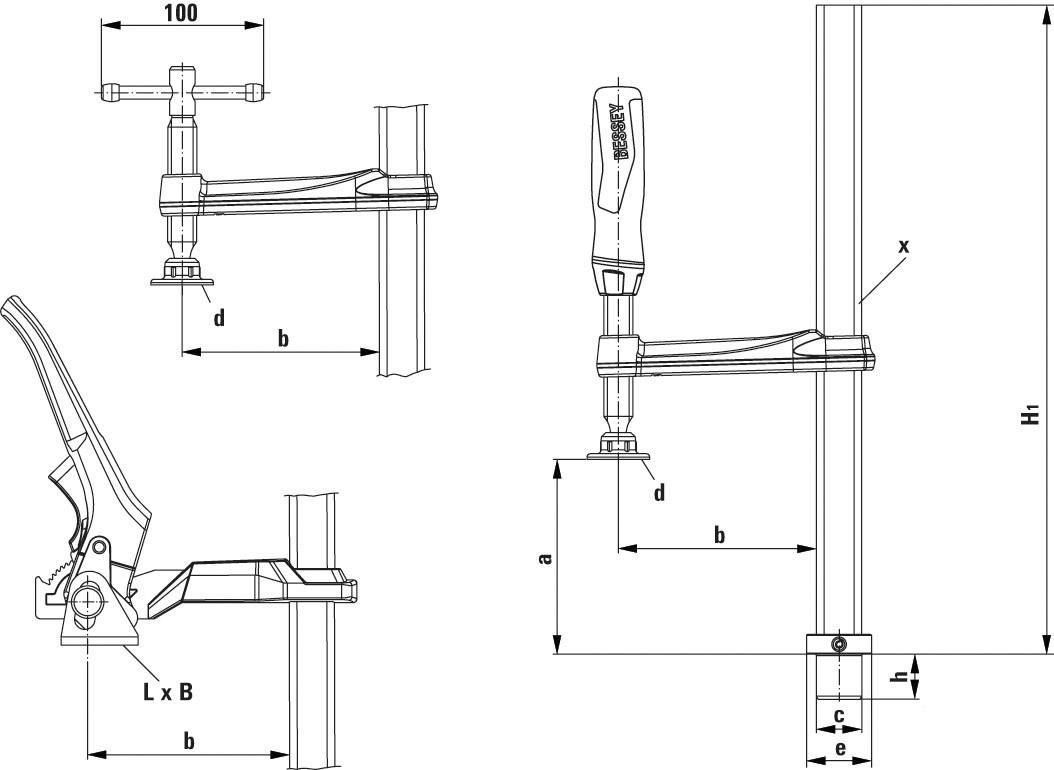

Technický výkres svěrky s technickými rozměry. Zobrazuje boční pohled a příčný řez. Detaily jako 'x', 'a', 'b' jsou vyznačeny.

1/6

Datasheety: (PDF)

Okamžité doručení: Po 5. 10.

9 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (913,22 Kč / kus)

913,22 Kč

Bez DPH.

Už jen 9 Ks skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Upínací prvek na svářecí stoly TW16 200/100

Technické parametry

Lišta profil šířka: 22 mm
Lišta profil tloušťka: 8,5 mm
Průměr otvoru stůl pro stroje: 16 mm
Upínací výšky: max. 200 mm

Kategorie produktu: adaptér pro dílenský stůl

Rozpětí (max.): 200 mm

Hmotnost: 860 g

Obsah: 1 ks

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 1417866 Upínací prvek na svářecí stoly TW16 200/100 Bessey TW16-20-10K Rozpětí (max.):200 mm

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1417866 Upínací prvek na svářecí stoly TW16 200/100 Bessey TW16-20-10K Rozpětí (max.):200 mm

Popis

Individuální upínání v přesné poloze. Zušlechtěná vodící tyč a kluzné rameno pro pružné a elastické upnutí. Plynule nastavitelné vyložení. Různá provedení. / Velmi kvalitní dvoukomponentní plastová rukojeť i kolíková rukojeť se zaoblenými konci – v obou případech vybavená přesným vřetenem s trapézovým závitem a přítlačnou deskou vyměnitelnou bez použití nástrojů. Páková rukojeť s aretačním mechanismem pro odstupňované rychlé upnutí odolné vůči vibracím.
