Upínací prvek na svářecí stoly s variabilním vyložením TWV16 200/150 Bessey TWV16-20-15-2K, Délka vyložení 150 mm

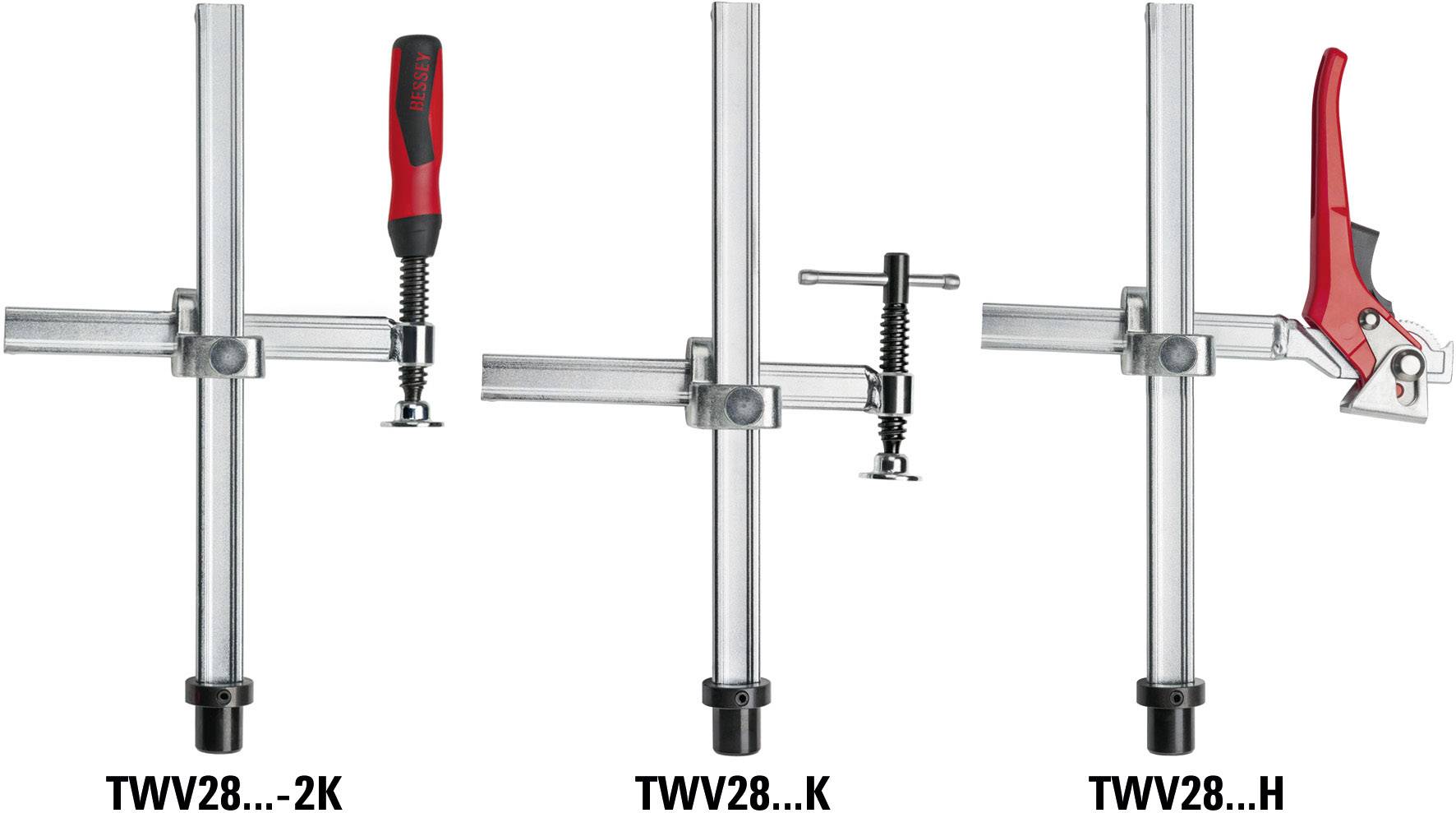

Tři modely svěrek v řadě: vlevo s červeným madlem, uprostřed s malou klikovou rukojetí, vpravo s pákovým madlem. Označení: 'TWV28...2K', 'TWV28...K', 'TWV28...H'.

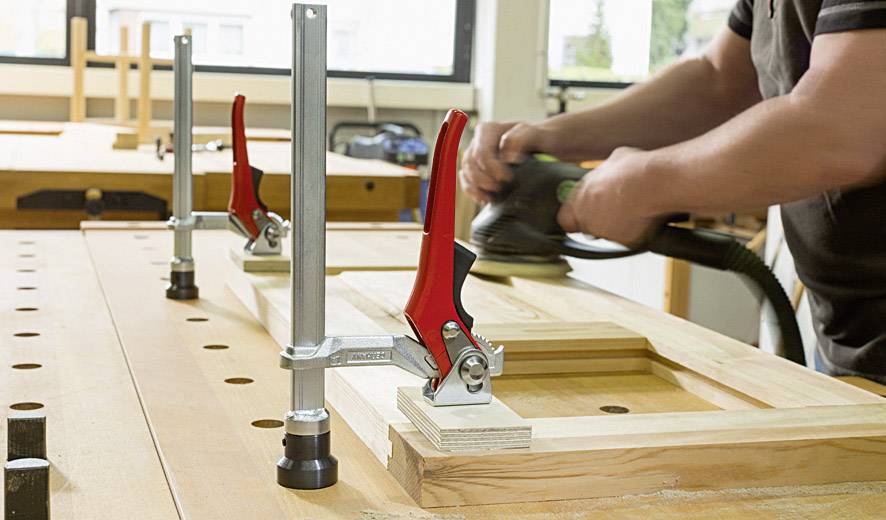

Osoba brousí dřevěný rám na pracovním stole, zajištěný dvěma červenými svěrkami.

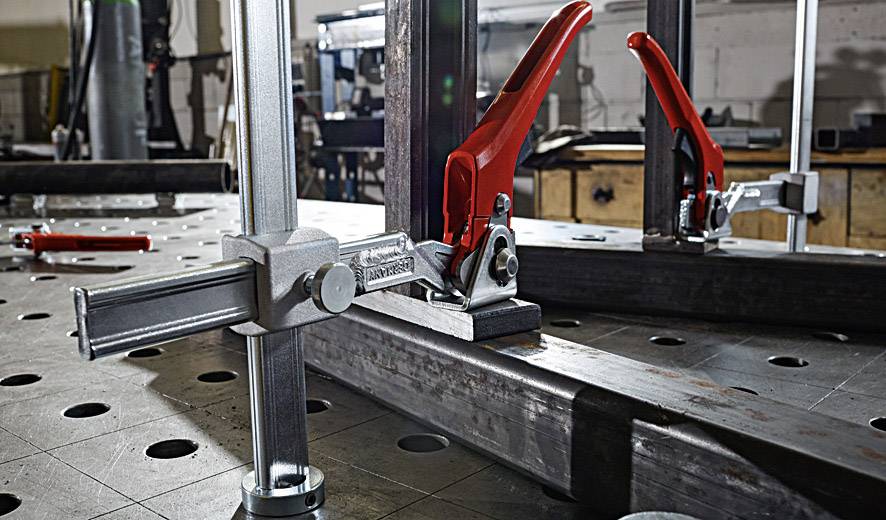

Dva červené rychloupínací svěráky upevňují kovové díly na pracovním stole v prostředí dílny.

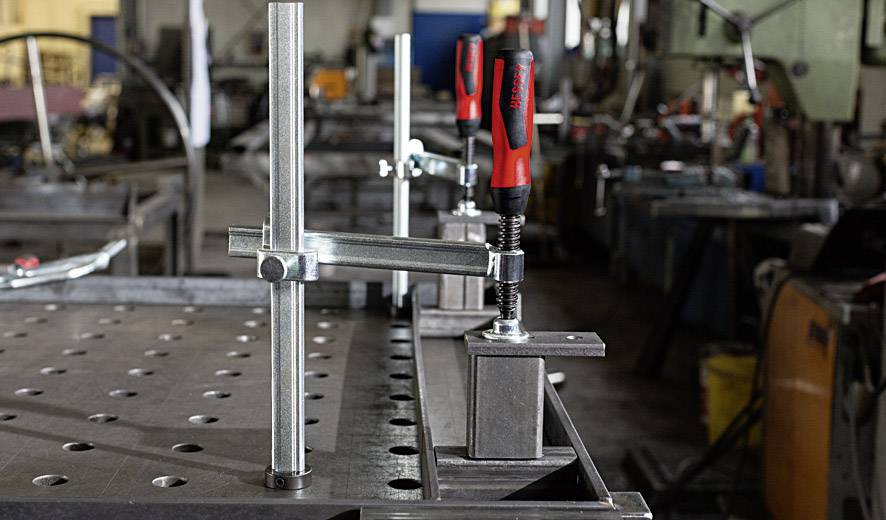

Kovoobráběcí stůl s upínkami a držáky připevněnými na perforované desce. Na pozadí je vidět prostředí dílny.

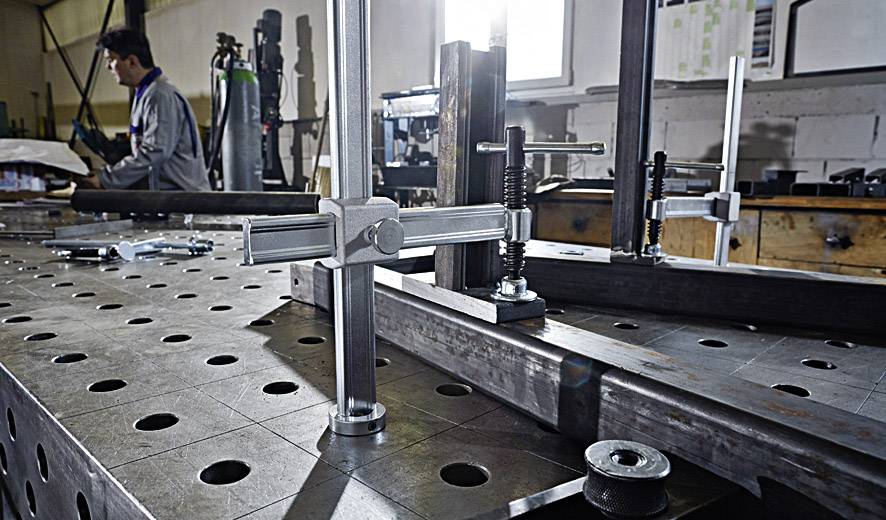

Dílna s svařovacím stolem v popředí; muž pracuje v pozadí.

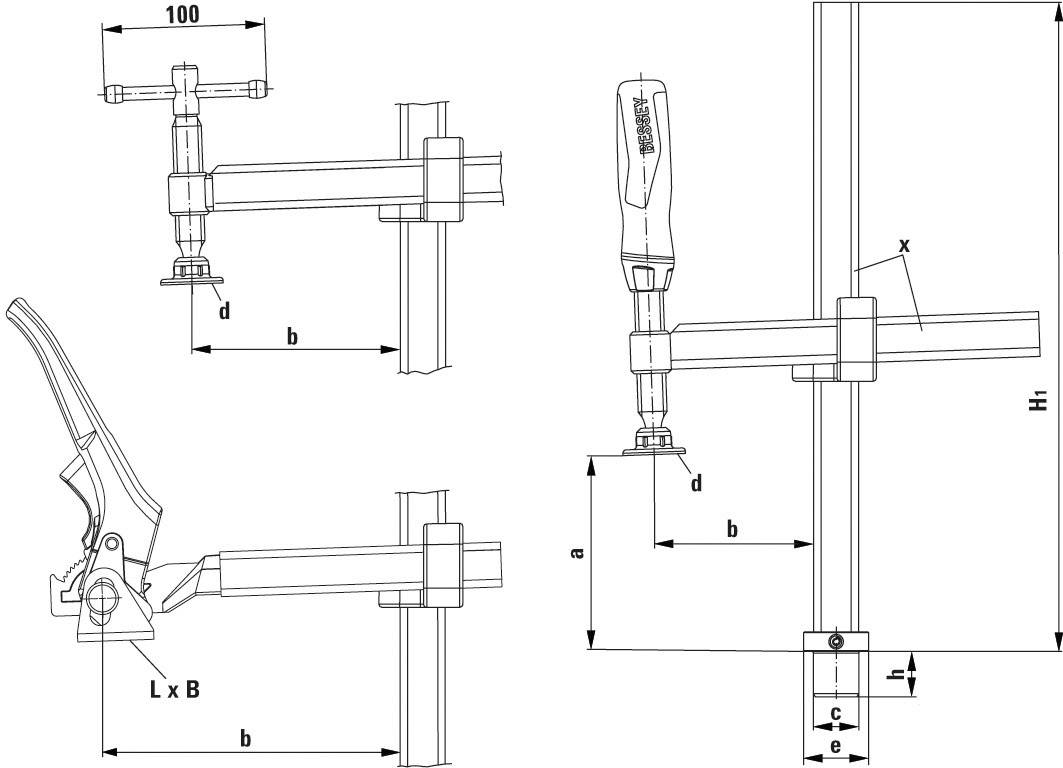

Technický výkres svěrky se svorníkem, rukojetí a pákovým mechanismem. Zobrazeny rozměry a perspektivní pohledy.

1/6

Datasheety: (PDF)

Doručení: Čt 17. 9.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (1 371,07 Kč / kus)

1 371,07 Kč

Bez DPH.

Nahlásit právní incident

Technické parametry

Lišta profil šířka: 22 mm
Lišta profil tloušťka: 8,5 mm
Průměr otvoru stůl pro stroje: 16 mm
Upínací výšky: max. 200 mm
Rozpětí min. - max.: 30 - 150 mm

Rozpětí (max.): 200 mm

Ausladung: 150 mm

Hmotnost: 1200 g

Obsah: 1 ks

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 1417871 Upínací prvek na svářecí stoly s variabilním vyložením TWV16 200/150 Bessey TWV16-20-15-2K, Délka vyložení 150 mm

Popis

Individuální upínání v přesné poloze. Zušlechtěná vodící tyč a kluzné rameno pro pružné a elastické upnutí. Plynule nastavitelné vyložení. Různá provedení. / Velmi kvalitní dvoukomponentní plastová rukojeť i kolíková rukojeť se zaoblenými konci – v obou případech vybavená přesným vřetenem s trapézovým závitem a přítlačnou deskou vyměnitelnou bez použití nástrojů. Páková rukojeť s aretačním mechanismem pro odstupňované rychlé upnutí odolné vůči vibracím.
