Name: Univerzální modul Phoenix Contact 2319427 UM-2KS50/UNI/CS Množství: 1 ks
Brand: Phoenix Contact
SKU: 3579028
Availability: SoldOut

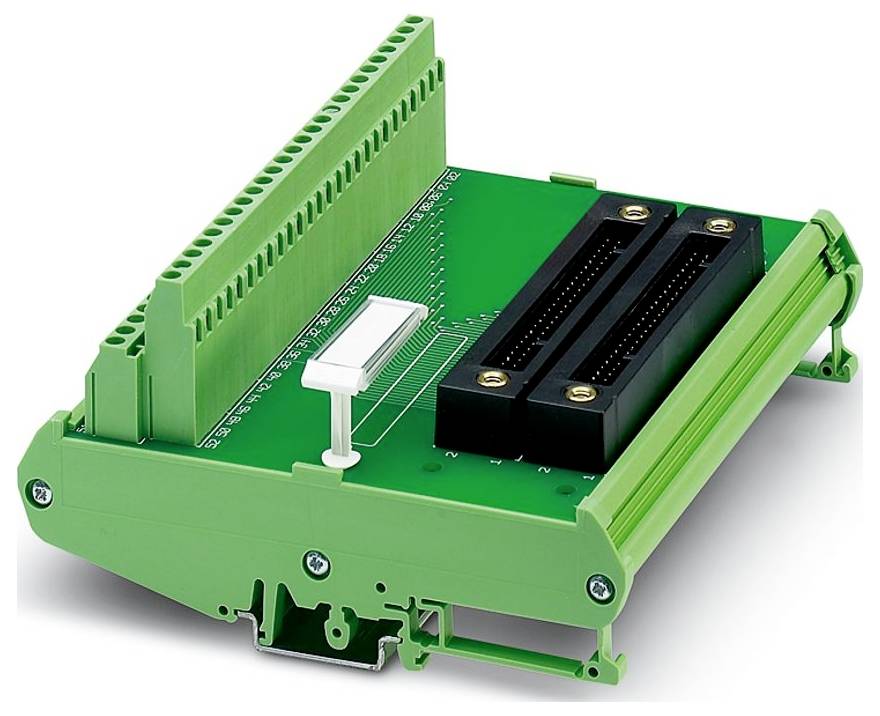

Zelená deska plošného spoje s více koncovými konektory a dvěma černými zásuvkami na povrchu, používaná pro elektronické připojení.

Ilustrační obrázek

Kategorie produktu

Univerzální modul

počet kontaktů

Připojení

Yokogawa KS

šroubovací

Způsob upevnění

Montáž na DIN lištu

AWG

24 - 12

Datasheety: (PDF)

Není k dispozici

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Celková cena (3 409,09 Kč / kus)

3 409,09 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Počet pólů: 52
Typ připojení: Šroubové připojení
Závit šroubu: M3
Utahovací moment: 0,5 Nm 0,6 Nm
Flexibilní průřez vodiče: 0,2 mm² 2,5 m²; 0,25 mm²... 1,5 mm² (kabelová dutinka bez plastové objímky); 0,25 mm²... 2,5 mm² (kabelová dutinka s plastovým pouzdrem)
Tuhý průřez vodiče: 0,2 mm²... 4 mm²
Průřez vodiče AWG: 24... 12
Šířka: 139,5 mm
Výška: 125,4 mm
Hloubka: 65,9 mm
Okolní podmínky: Okolní podmínky
Teplota okolí (provoz): -20 °C ... 65 °C
Okolní teplota (skladování/transport): -20 °C... 70 °C
Nadmořská výška: ≤ 2000 m
Normy/předpisy: EN IEC 60664-1
Poznámka: Použitelné systémové kabely: Phoenix Contact YUC50, Yokogawa AKB331
Způsob montáže: Montáž na DIN lištu
Přepěťová kategorie: II
Stupeň znečištění: 2
Délka odizolování: 7 mm
Vzdušné a povrchové vzdálenosti: Vzdušné a povrchové vzdálenosti
Montážní poloha: libovolná
Poznámka k provozu: Pro zamýšlené použití musí být splněny požadavky směrnice o instalaci (viz soubory ke stažení). V případě použití nebo použití s cizími výrobky musí být navíc splněny požadavky, bezpečnostní pokyny a varování příslušného výrobce.
Rozteč: 5,08 mm
Certifikát: V souladu se směrnicí UKCA
Rozměry výrobku: Rozměry výrobku
Počet kanálů: 32
Izolace: Funkční izolace
UKCA: UKCA
Bemessungsisolationsspannung: 50 V
Jmenovité rázové napětí: 0,5 kV (1,2 / 50 μs)
Stupeň krytí (místo instalace): ≤ IP54
Flexibilní průřez vodiče (2 vodiče stejného průřezu): 0,2 m²... 1,5 m²; 0,25 mm²... 0,75 mm² (kabelová dutinka bez plastové objímky); 0,5 mm²... 0,5 mm² (TWIN kabelová dutinka s plastovým pouzdrem)
Ukazatel stavu: ne
Počet konektorů: 2
Izolační vlastnosti: Vzdušné a povrchové vzdálenosti: Izolační vlastnosti: Vzdušné a povrchové vzdálenosti
VHODNÁ I/O KARTA: NFDV151; NFDV161; NFDV551; NFDV561
Podporované ovládání: YOKOGAWA CS3000 CentumVP: Podporované ovládání: YOKOGAWA CS3000 CentumVP
Podporované ovládání: YOKOGAWA STARDOM: Podporované ovládání: YOKOGAWA STARDOM
PROVOZNÍ NAPĚTÍ (DC): ≤ 30 V DC
0,1 % až – 50 %
Připojení 1 (úroveň řízení): Připojení 1 (úroveň řízení)
Připojení 2 (polová úroveň): Připojení 2 (polová úroveň)
Pevný průřez vodiče (2 vodiče stejného průřezu): 0,2 m²... 1,5 mm²
Stupeň krytí (modul): IP00

Kategorie produktu: Univerzální modul

počet kontaktů: 50

Připojení: Yokogawa KS
šroubovací

Způsob upevnění: Montáž na DIN lištu

: 24 - 12

Rozm.: (d x š x v) 65.9 x 139.5 x 125.4 mm

Obsah: 1 ks

Pólů: 50

Šířka: 139.5 mm

V: 125.4 mm

Délka: 65.9 mm

Flexibilní průměr (max.): 2.5 mm²

Pevný průřez (max.): 4 mm²

Průřez flexibilní (min.): 0.2 mm²

Průřez pevný (min.): 0.2 mm²

Hloubka: 65.9 mm

Jmenovitý proud: 0,1 A

Jmenovité napětí: 30 V

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3579028 Univerzální modul Phoenix Contact 2319427 UM-2KS50/UNI/CS Množství: 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3579028 Univerzální modul Phoenix Contact 2319427 UM-2KS50/UNI/CS Množství: 1 ks

Popis

Univerzální modul pro připojení až 32 kanálových digitálních karet Yokogawa, 1:1 spojení systémové zástrčky Yokogawa na svorkové svorce.

Tento text byl přeložen strojově.

Popis

Univerzální modul pro připojení až 32 kanálových digitálních karet Yokogawa, 1:1 spojení systémové zástrčky Yokogawa na svorkové svorce.
