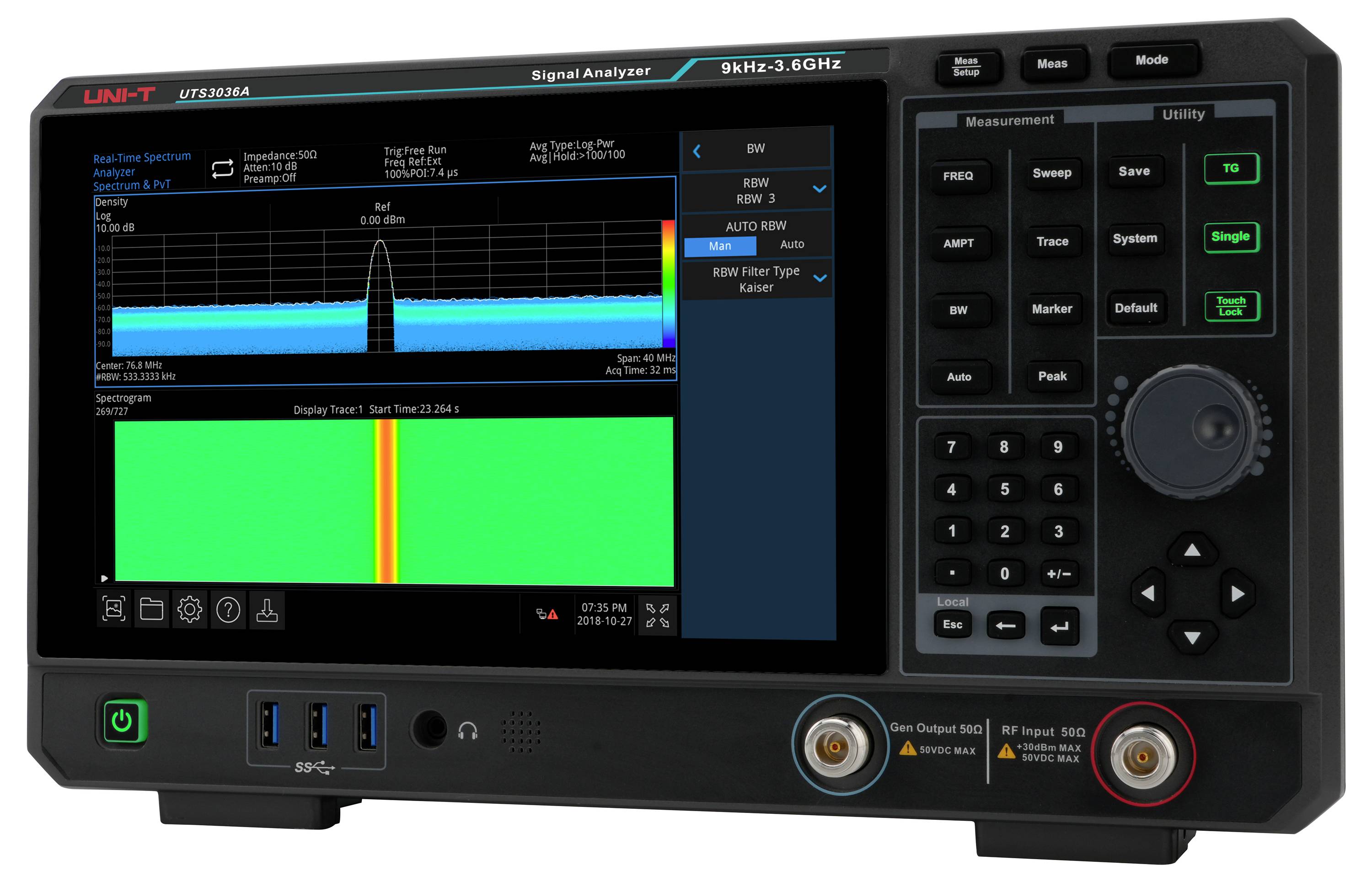

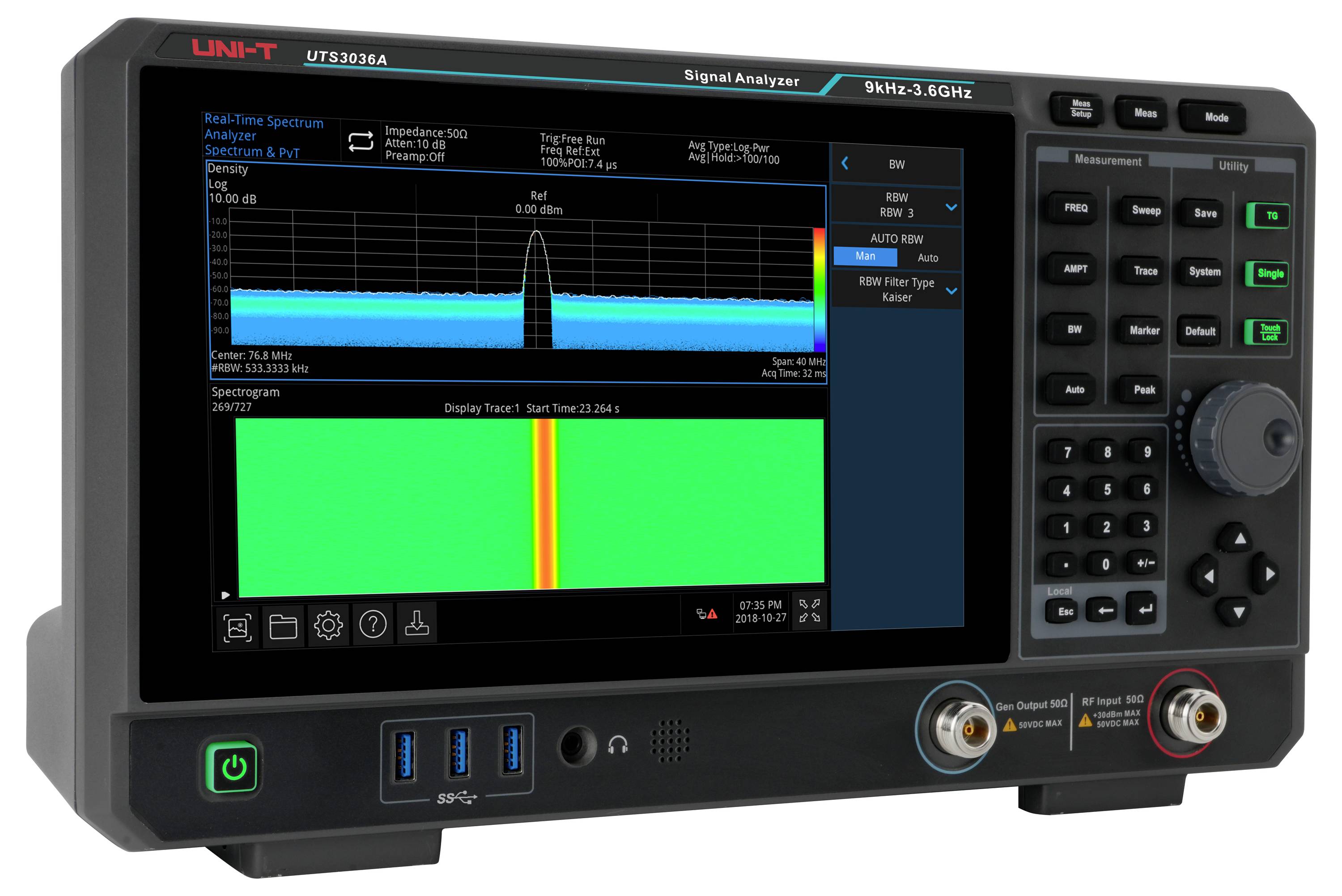

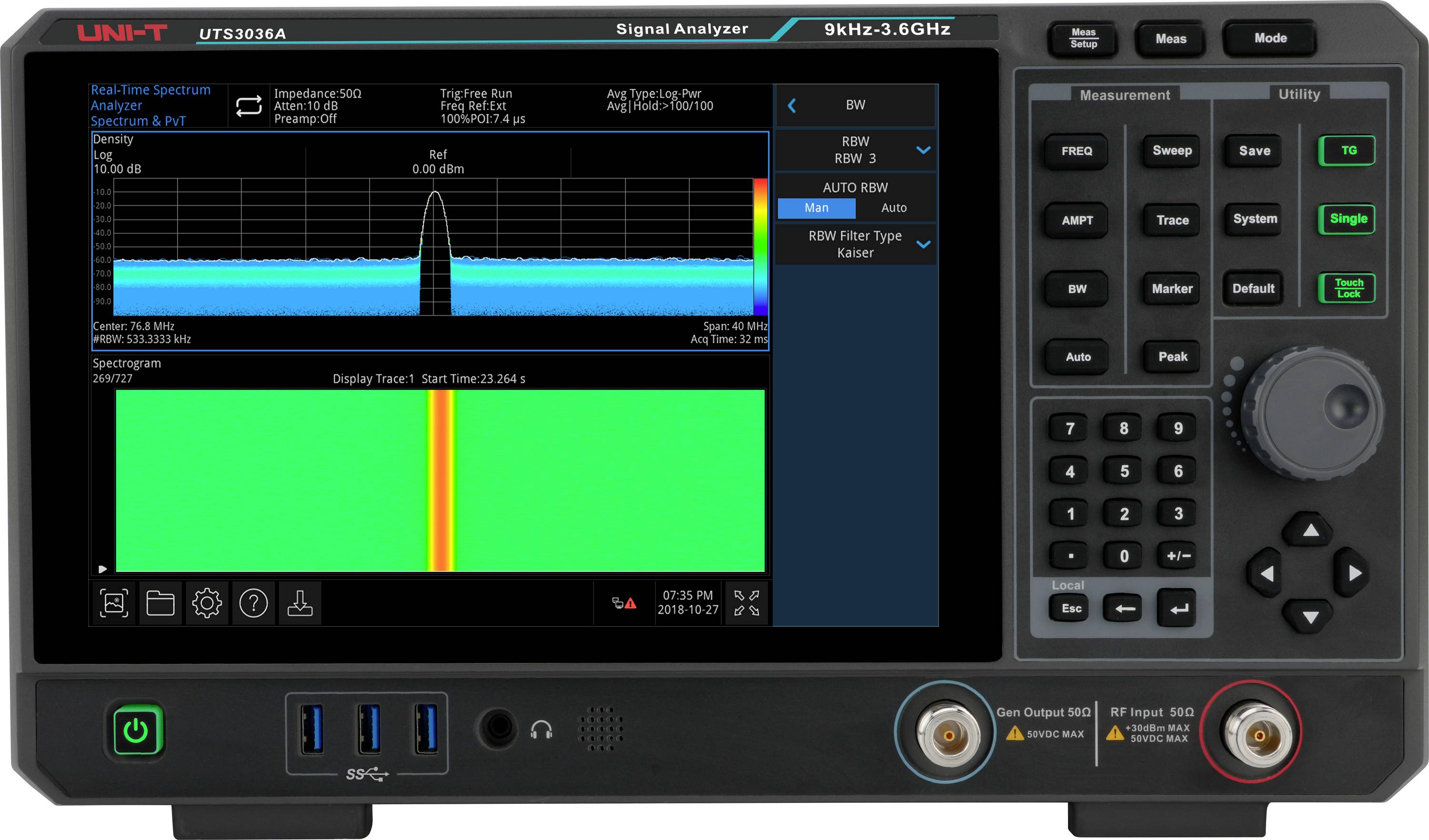

Uni-T UTS3036A analyzátor spektra 3.6 GHz 14 Bit
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (131 565,26 Kč / kus)
131 565,26 Kč
Bez DPH.
Doprava zdarma
Už jen 3 Ks skladem!
Hlavní benefity
UNI-T signální/spektrální analyzátor UTS3036A s šířkou pásma 3,6 GHz
- Frekvenční rozsah 9 kHz až 3,6 GHz
- RBW: 1 Hz - 10 MHz
- Fázový šum – 100 dBc/Hz @10 kHz
- DANL (průměrná úroveň šumu): –165 dBm
- Sledovací generátor: Standardní
- Displej: 10,1" TFT-LCD (dotykový displej)
- Šířka pásma analýzy: 40 MHz (volitelná)
Technické parametry
- Kategorie produktu
analyzátor spektra
- Šířka pásma
3.6 GHz
- Vzorkovací frekvence na kanál
51.2 MSa/s
- Rozlišení
14 Bit
- Počet analogových vstupů
1
- Vstupy
RF vstup
- Rozm.
(š x v) 378 mm x 218 mm
- Hmotnost
4.96 kg
- Počet digitálních vstupů max.
1
- Šířka
378 mm
- V
218 mm

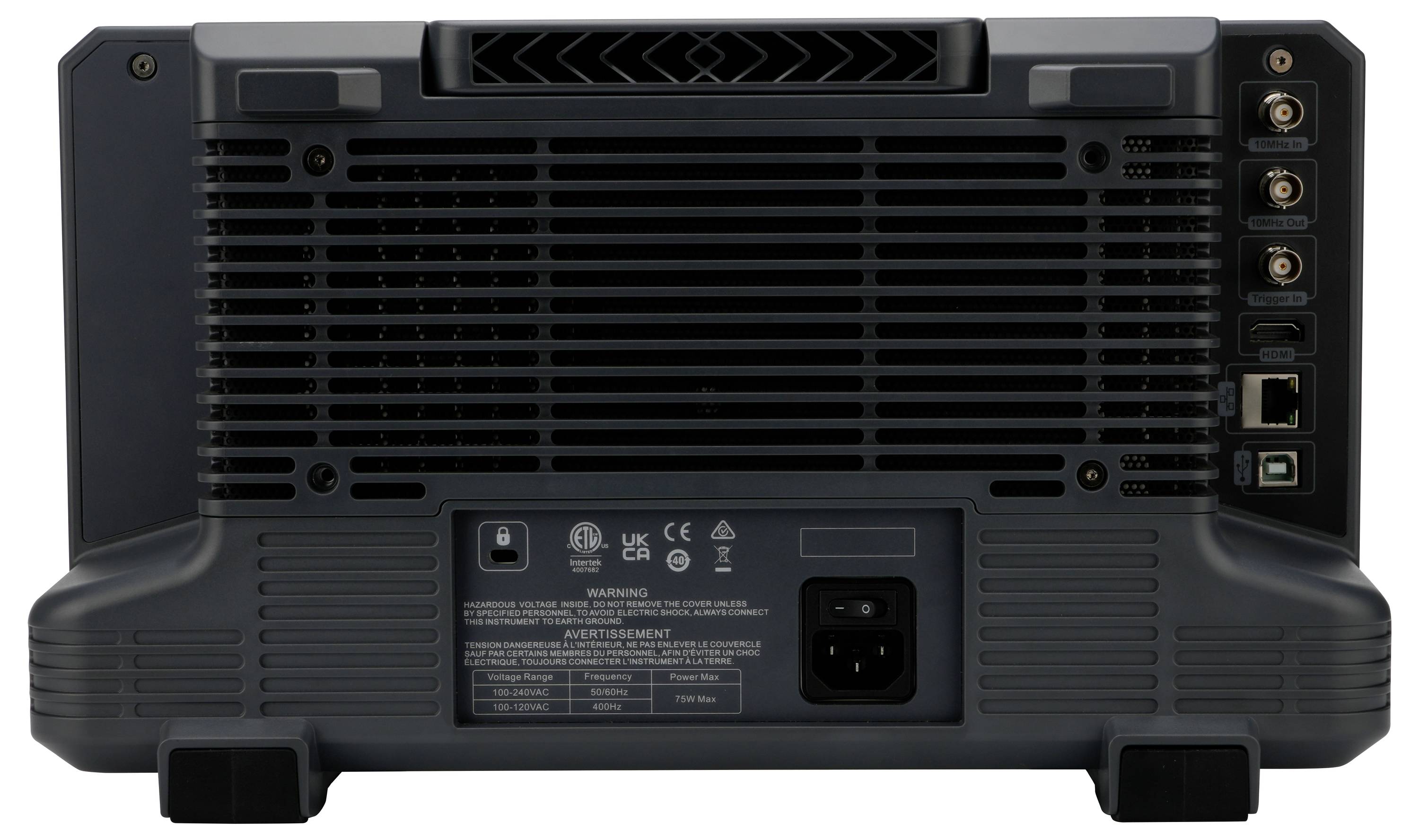

- Rozhraní
USB zařízení
hostitelský port USB
LAN
HDMI
Ke stažení
List technických údajů
List technických údajů 3532365 Uni-T UTS3036A analyzátor spektra 3.6 GHz 14 Bit
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3532365 Uni-T UTS3036A analyzátor spektra 3.6 GHz 14 Bit
Návod k obsluze a bezpečnostní pokyny 3532365 Uni-T UTS3036A analyzátor spektra 3.6 GHz 14 Bit
Návod k obsluze a bezpečnostní pokyny 3532365 Uni-T UTS3036A analyzátor spektra 3.6 GHz 14 Bit
Popis
UTS3036A je univerzální analyzátor signálu pro výzkum a vývoj, výrobu a vzdělávání s frekvenčním rozsahem od 9 kHz do 3,6 GHz. Podporuje spektrální analýzu v reálném čase, analýzu vektoru sítě (VNA), analýzu vektoru signálu (VSA) a analýzu EMI a je ideální pro ideal pro automatické řídicí systémy a různé testovací požadavky.
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Provedení
- Frekvenční rozsah: 9 kHz až 3,6 GHz
- Zobrazovaná průměrná hladina hluku (DANL): -165 dBm/Hz (typicky)
- Fázový šum: Méně než -100 dBc/Hz (offset 10 kHz, typicky)
- Přesnost amplitudy: Méně než 0,7 dB
- Vzorkovací body: Až 40.001
- Minimální šířka pásma rozlišení (RBW): 1 Hz
- Sledovací generátor (TG): Standardní
- Analýza vektorové sítě (VNA): Standard
- Režim analýzy pravosti (RTSA): S ukazatelem pravděpodobnosti a spektra, standardní šířka pásma 10 MHz
- Volitelná šířka pásma v reálném čase (RTSA): Do 40 MHz
- Různé spouštěcí režimy a spouštěcí šablony
- Měřicí funkce jedním tlačítkem (volitelné)
- Funkce analýzy EMI (volitelné)
- Analogová demodulace (volitelná)
- Analýza signálu vektor (volitelná)
- Dotykový HD displej s úhlopříčkou o velikosti 10,1" (1280 x 800)
- Podporuje příkazy SCPI
Obsah balení
- 1x UTS3036A (analyzátor signálu, 9 kHz - 3,6 GHz)
- 1x napájecí kabel
- 1x USB 2.0 kabel k tiskárně, 1,5 m, USB a-B.
- 1x prostředek proti zamlžení, 3 g
- 1x certifikát o kalibraci
- 1x bezpečnostní pokyny (vícejazyčné)
- 1x návod pro rychlé spuštění (v angličtině)
Doplňující informace
Možnosti pro sérii UTS3000A:
UTS3000A-EMI - měřicí možnost EMI pro sérii UTS3000A
UTS3000A-AMK - rozšířené měřicí funkce pro sérii UTS3000A
UTS3000A-AMA - analogové demodulační měření pro sérii UTS3000A
UTS3000A-B40 – možnost analýzy RTSA 40 MHz pro sérii UTS3000A
UTS3000A-I/Q – I/Q možnost analýzy pro sérii UTS3000A
UTS3000A-VSA – digitální možnost demodulace pro sérii UTS3000A
Další modely řady UTS3000A:
UTS3084A - 9 kHz - 8,4 GHz, 1 Hz - 10 MHz šířka pásma rozlišení, -165 dBm citlivost, 10,1" dotyková obrazovka, se sledovacím generátorem
UTS3060A - 9 kHz - 6,0 GHz, 1 Hz - 10 MHz šířka pásma rozlišení, -165 dBm citlivost, 10,1" dotykový displej, se sledovacím generátorem
