Uni-T UTG4164X Arbitrární generátor funkcí 1 µHz - 160 MHz 4kanálový sinusový, obdélníkový, rampa, šum, arbitrární, troj
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (55 665,29 Kč / kus)
55 665,29 Kč
Bez DPH.
Doprava zdarma
Už jen 1 Ks skladem!
Hlavní benefity
UNIV-T generátor funkcí UTG4164X, 160 MHz, 4-kanálový, arbitrární
- Max. výstupní frekvence: 160 MHz
- Vzorkovací rychlost: 2,5 GSa/s
- Vertikální rozlišení: 16 bit
- Kanály: 4
- Arbitrární průběh: 128 Mpts
- Displej: 10,1" TFT LCD dotykový displej
Technické parametry
- 10,1" dotykový Capacitive
- 4 nezávislých kanálů, plný výkon
- Potlačení šumu (SNR)
- Digitální výstup protokolu (SPI, I2C, UART)
- Pokročilé funkce (multi-Pulse, multi-Tone, Sequence, Pattern, I/Q, exprese)
- Výstupní tvar signálu
Sinus, obdélník, rampy/trojúhelník, impuls, harmonické, šum, PRBS, DC, arbitrární
- Kategorie produktu
Arbitrární generátor funkcí
- Rozsah frekvence
1 µHz - 160 MHz
- výstup signálu
sinusový
obdélníkový
rampa
šum
arbitrární
trojúhelník
- Frekvenční rozsah sinus
1 µHz – 160 MHz
- Činitel harmonického zkreslení sinus
0,07 %
- Frekvenční rozsah obdélník
1 µHz – 80 MHz
- Doba náběhu obdélník
2 ns
- Displej
LCD
- Frekvenční rozsah trojúhelník
1 µHz – 20 MHz (Rampenwelle) Hz
- Frekvenční rozsah ARB
1 µHz – 50 MHz (DDS-Modus) Hz
bez certifikátu
- Funkce kmitočtu
Ano (Sweep: Lineární, logaritmický, seznam, krok)
- Vnitřní modulace
AM, FM, PM, DSB-AM, QAM, ASK, FSK, 3FSK, 4FSK, PSK, BPSK, QPSK, OSK, PWM, SUM
- Externí modulace
AM, FM, PM, DSB-AM, ASK, FSK, PSK, OSK, PWM, SUM
- VCF
Ano
- Spouštěč (synchronní)
Interní, externí (annáběžná/sestupná hrana), ruční
- Gate (asynchronní)
Ano (Gated Burst mode)
- Externí měření frekvence
Ano (integrovaný čítač frekvence: 100 MHz - 800 MHz, 8 číslic/s)
- Rozm.
(š x v) 361 mm x 209 mm
- Hmotnost
4.5 kg
- Počet kanálů
4kanálový
- Frekvence (max.)
160 MHz
- Frekvence (min.)
1 µHz
- Vlastnosti
vč. čítače frekvence
- Možnost kalibrace
Tovární kalibrace bez certifikátu
- Kategorie měření
CAT II
- Šířka
361 mm
- V
209 mm

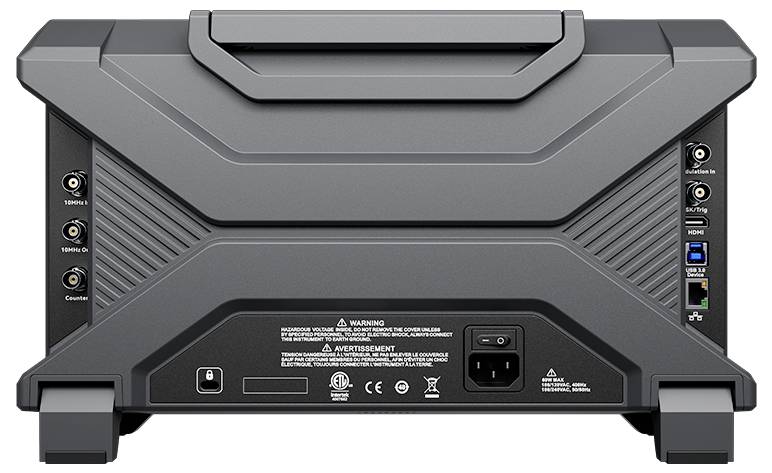

- rozhraní
USB zařízení
hostitelský port USB
LAN
HDMI
- Napájení VDE
230 V AC
- Typ
UTG4164X
Ke stažení
List technických údajů
List technických údajů 3837316 Uni-T UTG4164X Arbitrární generátor funkcí 1 µHz - 160 MHz 4kanálový sinusový, obdélníkový, rampa, šum, arbitrární, troj
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3837316 Uni-T UTG4164X Arbitrární generátor funkcí 1 µHz - 160 MHz 4kanálový sinusový, obdélníkový, rampa, šum, arbitrární, troj
Popis
UTG4164X poskytuje výstupní frekvenci 160 MHz na čtyřech rovnocenných kanálech při rychlosti snímání 2,5 GSa/s a 16 bit vertikálním rozlišení. Technologie DDS poskytuje přesné a stabilní formy signálu s rychlým obdélníkovými signály. Podporovány jsou komplexní analogové a digitální modulační režimy, PRBS, Sweep a Burst provoz a rozšířené průběhy signálu: Multi-Pulse, Sequence, Multi-Tone, IQ a Pattern. Arbitrární paměť 128 Mpts, integrovaný editor průběhů signálu, čítač frekvencí a 10,1" TFT LCD dotykový displej je mnohostranně použitelný ve vývoji, vzdělávání a obecné elektronické zkoušce.
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Provedení
- Nezkreslující výstup signálu: Nerušený dynamický rozsah od -80 dBc a nízká mřížka pro čisté, stabilní signály
- Rychlá doba hrany: Doba hrany až 2 ns, minimální šířka impulzu ≥3 ns, jemné nastavení v krocích po 100 ps, doba hrany na impuls nastavitelné
- 4 nezávislé kanály: Současný výstup na všech kanálech pro testování paralelních a vícepřístrojů
- Kanálová vazba a přičítání signálu: Frekvence, amplituda a fáze volně připojitelné, výstupy lze kombinovat (např. CH1 = CH1 + CH2 + CH3 + CH4)
- 4-kanálová synchronizace: Změna na kanál se automaticky přenáší na ostatní 3
- One Click SNR: Překrytí šumu Gauss pro přímé vyhodnocení odolnosti
- 15 DRUHY MODULACE: AM, DSB-AM, FM, PM, ASK, FSK, 3FSK, 4FSK, PSK, BPSK, QPSK, OSK, QAM, PWM, SUM
- Digitální výstup protokolu SPI, I2MC a UART
- Velmi přesný frekvenční čítač: Hardwarový čítač s rozsahem měření od 100 MHz do 800 MHz
- Arbitrární editor signálu: Přes 200 integrovaných průběhů signálu, zpracování na přístroji nebo na PC pomocí kreslicích a matematických funkcí

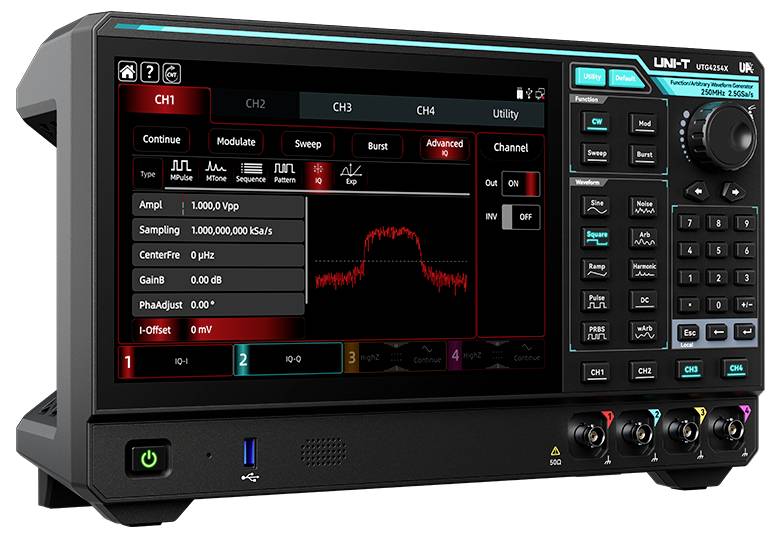

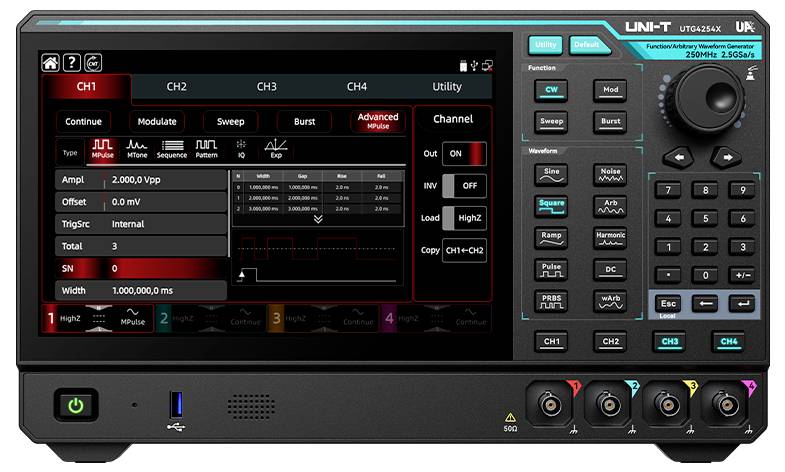

- Sériové rozšířené průběhy signálu: Multi-Pulse, multi-Tone, Sequence, Pattern, IQ a Exp
Obsah balení
- UTG4164X x1
- Napájecí kabel x1
- USB datový kabel x1
- BNC BNC kabel x4
Doplňující informace
Další modely
UTG4254X: 4 kanálů, výstupní frekvence 250 MHz, rychlost snímání 2,5 GSa/s, vertikální rozlišení 16 bitů, 128 Mpts arbitrární průběh signálu, 10,1" TFT LCD dotykový displej
UTG4104X: 4 kanálů, výstupní frekvence 100 MHz, rychlost snímání 2,5 GSa/s, vertikální rozlišení 16 bitů, arbitrární délka 128 Mpts, dotykový TFT LCD displej s úhlopříčkou 10,1"
