Uni-T UTG2122X Arbitrární generátor funkcí 120 Hz (max) 2kanálový arbitrární, obdélníkový, pulz, rampa, šum
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (21 747,93 Kč / kus)
21 747,93 Kč
Bez DPH.
Doprava zdarma
Už jen 9 Ks skladem!
Hlavní benefity
Arbitrární generátor funkcí UNI-T UTG2122X, 120MHz, 2kanálový, 625MS/s, 64MPts 4,3" TFT LCD
- Max. výstupní frekvence: 120 MHz
- Vzorkovací rychlost: Až 625 MSA/s.
- Vertikální rozlišení 16 bitů
- 2 kanály
- Arbitrární vlnová délka: 64 Mpts
- 4,3" TFT LCD displej
Technické parametry
- Kategorie produktu
Arbitrární generátor funkcí
- Rozsah frekvence
120 Hz (max)
- výstup signálu
arbitrární
obdélníkový
pulz
rampa
šum
- Frekvenční rozsah sinus
1 μHz bis 120 MHz
- Frekvenční rozsah obdélník
1 μHz bis 50 MHz
bez certifikátu
- Vnitřní modulace
2 MHz až 1 MHz
- Rozm.
(š x v) 215 mm x 103 mm
- Hmotnost
2.5 kg
- Počet kanálů
2kanálový
- Frekvence (max.)
120 Hz
- Šířka
215 mm
- V
103 mm
- Napájení VDE
napájení z el. sítě
- Typ
UTG2122X
Ke stažení
List technických údajů
List technických údajů 3400013 Uni-T UTG2122X Arbitrární generátor funkcí 120 Hz (max) 2kanálový arbitrární, obdélníkový, pulz, rampa, šum
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3400013 Uni-T UTG2122X Arbitrární generátor funkcí 120 Hz (max) 2kanálový arbitrární, obdélníkový, pulz, rampa, šum
Návod k obsluze a bezpečnostní pokyny 3400013 Uni-T UTG2122X Arbitrární generátor funkcí 120 Hz (max) 2kanálový arbitrární, obdélníkový, pulz, rampa, šum
Návod k obsluze a bezpečnostní pokyny 3400013 Uni-T UTG2122X Arbitrární generátor funkcí 120 Hz (max) 2kanálový arbitrární, obdélníkový, pulz, rampa, šum
Popis

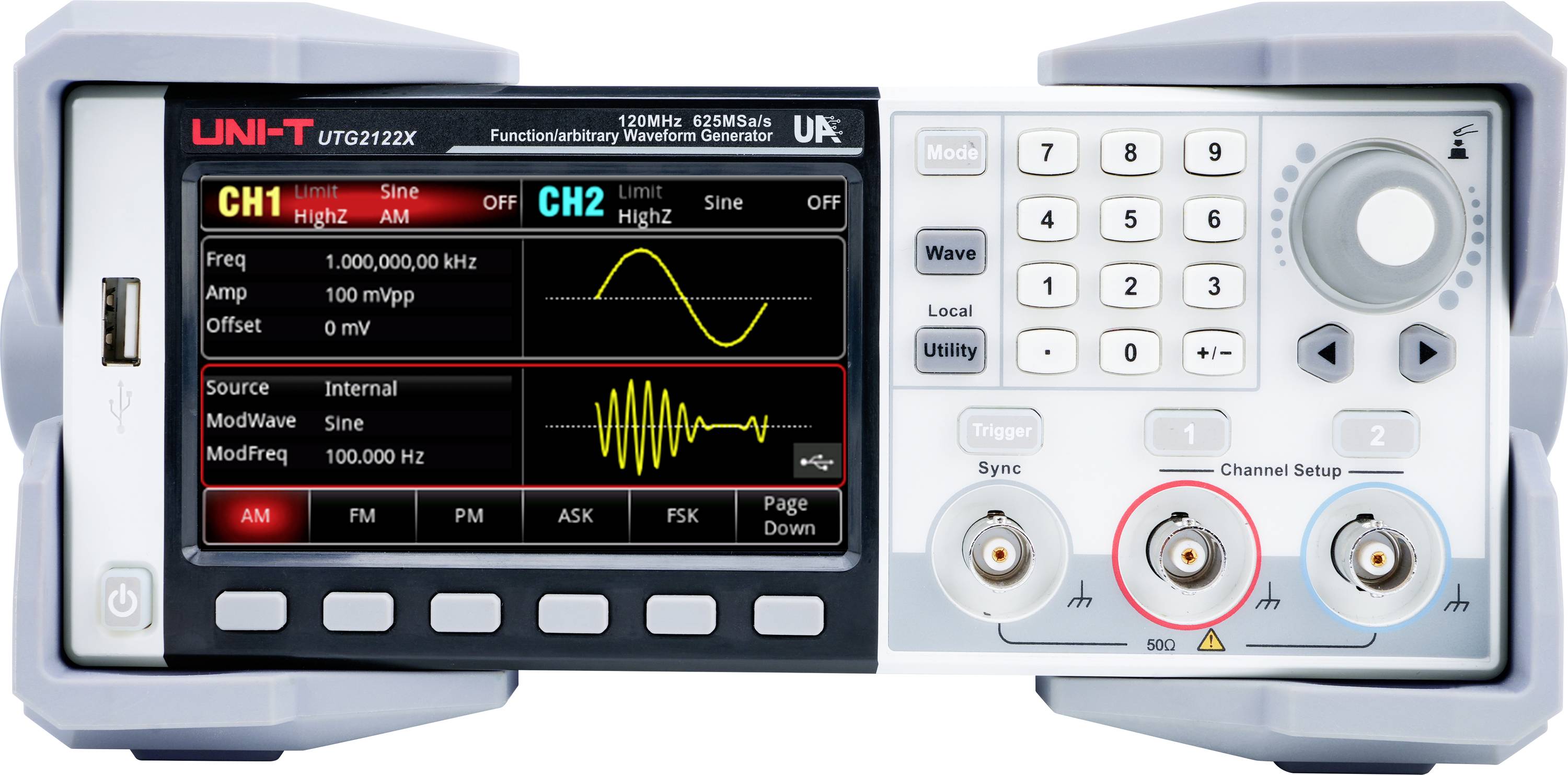

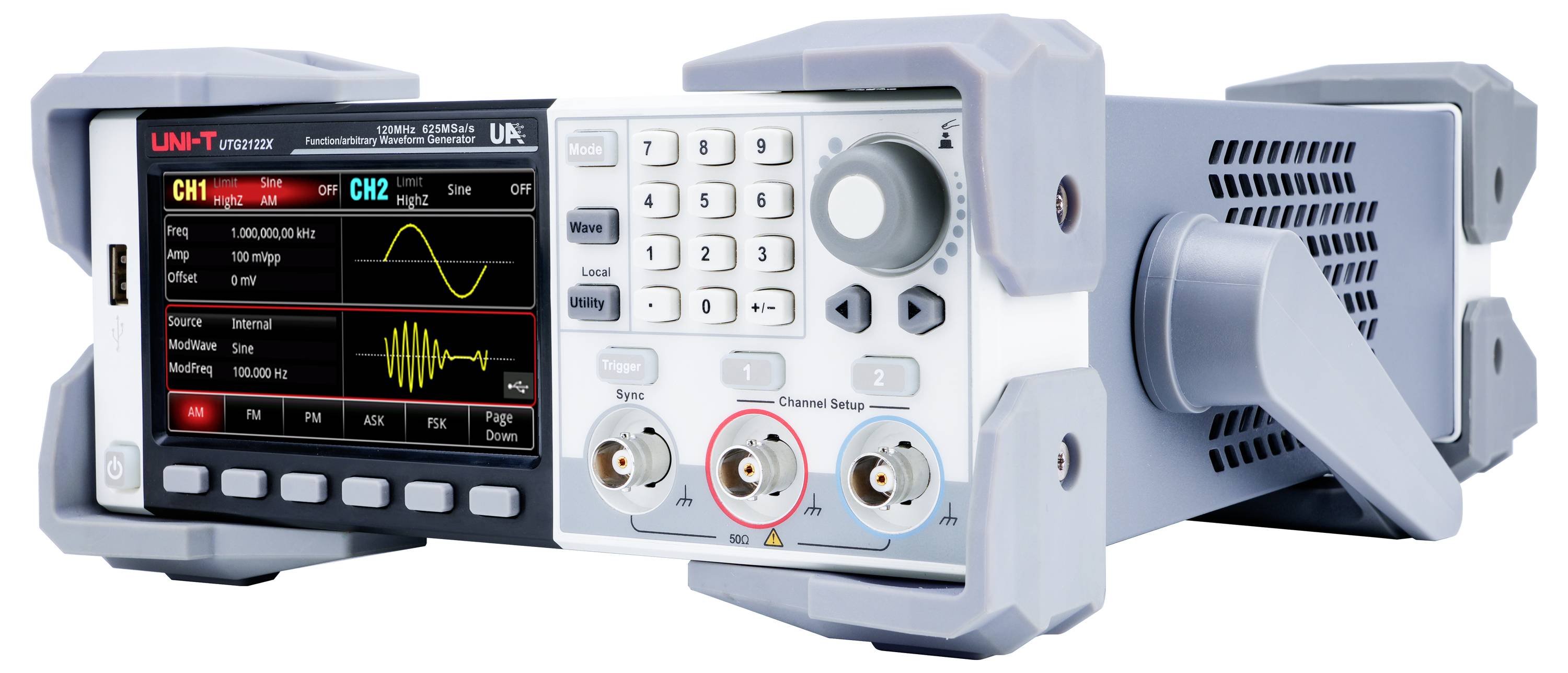

UTG2122X je generátor funkcí/arbitrárního generátoru signálu, který je založen na technologii Direct Digital Synthesis (DDS) a zaručuje přesný a stabilní výstup průběhů signálu s rozlišením až 1 μHz. Nabízí maximální výstupní frekvenci 120 MHz, rychlost snímání 625 MSA/s a rozlišení 16 bitů pro přesné generování signálu. S 2 kanály, 64 Mpts arbitrární a 4,3" TFT LCD dotykovou obrazovkou nabízí UTG2122X intuitivní uživatelské rozhraní a vynikající kvalitu signálu, ideální ideal pro testy a výukové aplikace.
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Provedení
- Dotykový displej s úhlopříčkou 4,3" a úhlopříčkou 4,3" s vysokým rozlišením a dotykovým ovládáním pro rychlejší a pohodlnější ovládání zařízení.
- Ekvivalentní výkon na obou kanálech: Vysoký výstup s velkou amplitudou - oba kanály nabízejí plnou amplitudu 20 Vpp při frekvencích až 20 MHz.

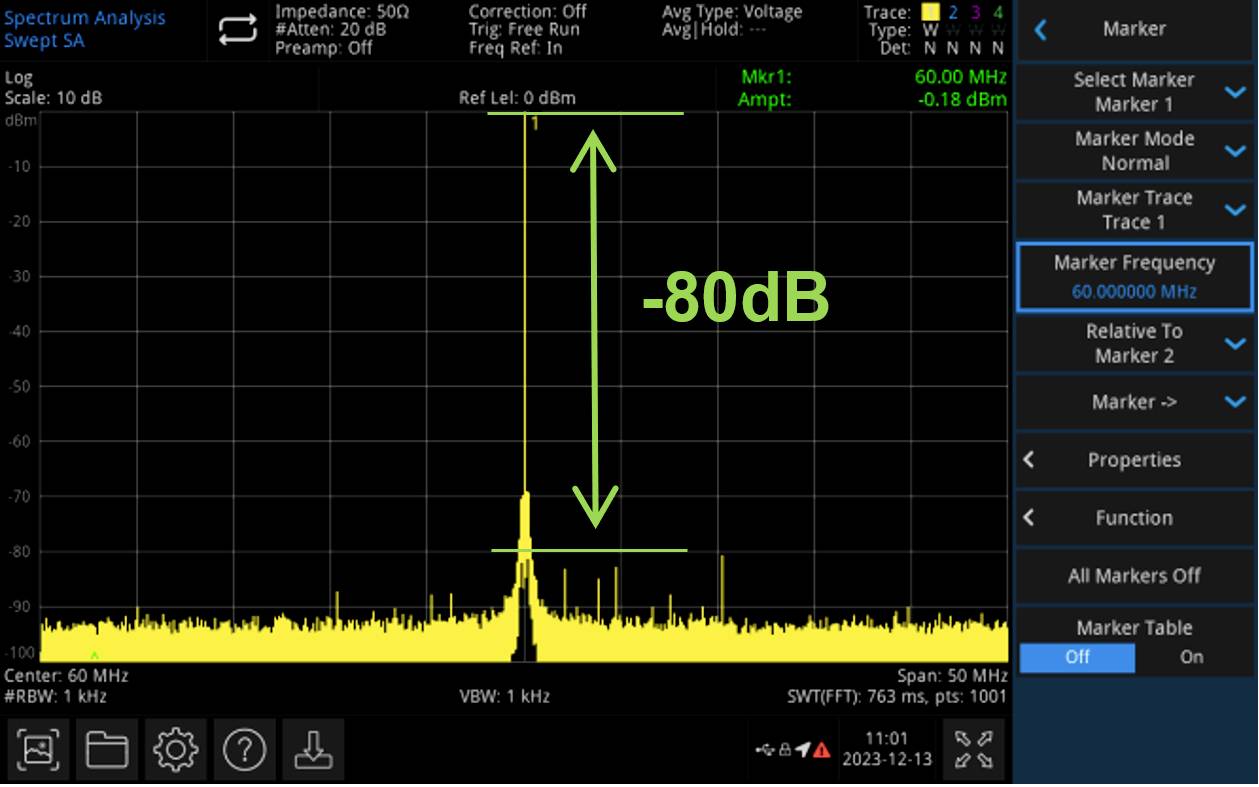

- Nízké zkreslení: Vynikající harmonické zkreslení s nerušeným dynamickým rozsahem -80 dBc.

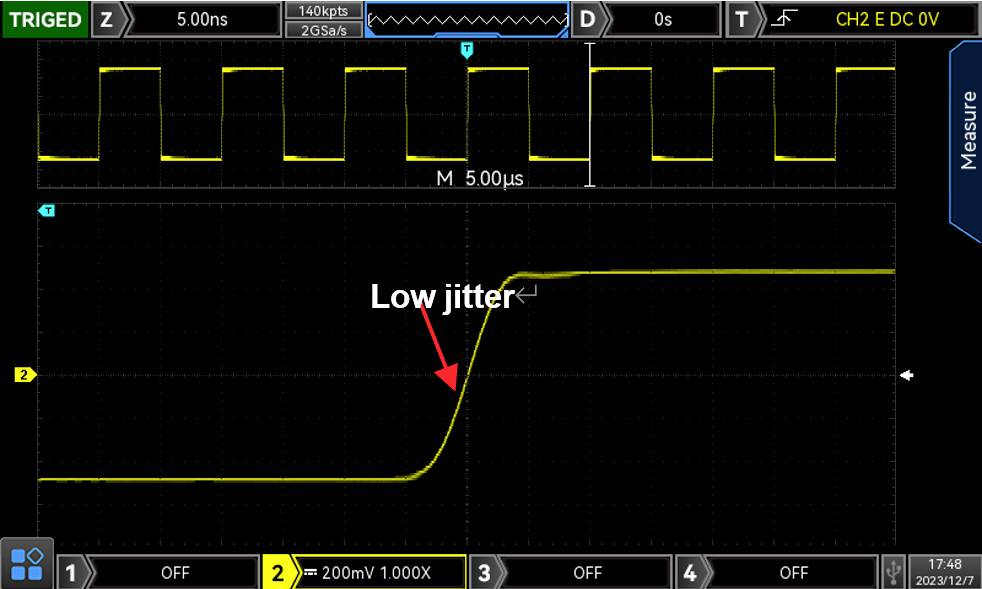

- Nízká mřížka: Pokročilá digitální technologie snímání zajišťuje stabilní a přesný výstup signálu.

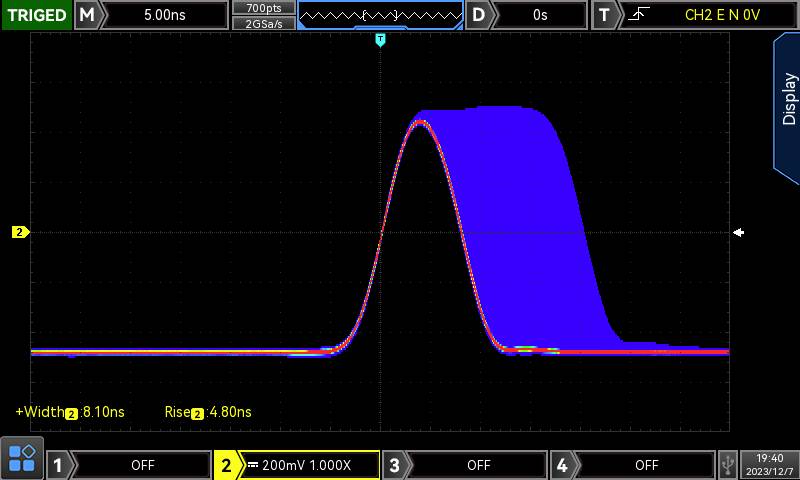

- Rychlé ovládání hrany: Nová generace velmi přesných a širokých vln dynamické pulsní vlny nabízí minimální šířku impulzu 8 ns. Šířka impulzu je jemně nastavitelná s minimální krokovou šířkou 100 ps a umožňuje vytváření vyšších harmonických.
- Vysoká odstup signál/šum (SNR): Malé přemisťování signálu s velkou DC komponentem snižuje výstupní šum a zvyšuje odstup signál/šum (SNR). (Signál CH1 na obrázku je generován z řady UTG2000X.)
- Rozmanité modulační režimy: Podpora pro 15 typů modulace, mimo jiné AM, FM, PM, DSB-DG66:DG70AM, ASK, FSK, PSK, 3FSK, 4FSK, BPSK, QPSK, OSK, SUM, QAM A PWM.
- Spojování kanálů: Signály lze kombinovat s funkcí SUM nebo s řízením kanálů, pro vytvoření nastavitelných signálů SNR a multifrekvenčních signálů Dual Dual Tone.
- Arbitrární editor: Arbitrární průběhy umožňují vytváření jednotlivých průběhů vložením standardních vln nebo svobodného kreslení.
Obsah balení
- UTG2122X (2CH, 120 MHz)
- Napájecí kabel × 1
- 1 x USB kabel
- - BNC-BNC-kabel × 1
- BNC kabel s červenými a černými krokosvorkami × 1
- Vícejazyčné bezpečnostní pokyny
- Stručný návod
- Kalibrační certifikát
Doplňující informace
Další modely
UTG2082X: Výstupní frekvence 80 MHz, rychlost snímání 625 MSA/s, rozlišení 16 bitů, 2 kanály, délka arbitrárního průběhu 64 Mpts, 4,3" TFT LCD dotykový displej.
UTG2062X: Výstupní frekvence 60 MHz, rychlost snímání 625 MSA/s, 16-bitové rozlišení, 2 kanály, délka arbitrárních vln 64 Mpts, 4,3" TFT LCD dotykový displej.
