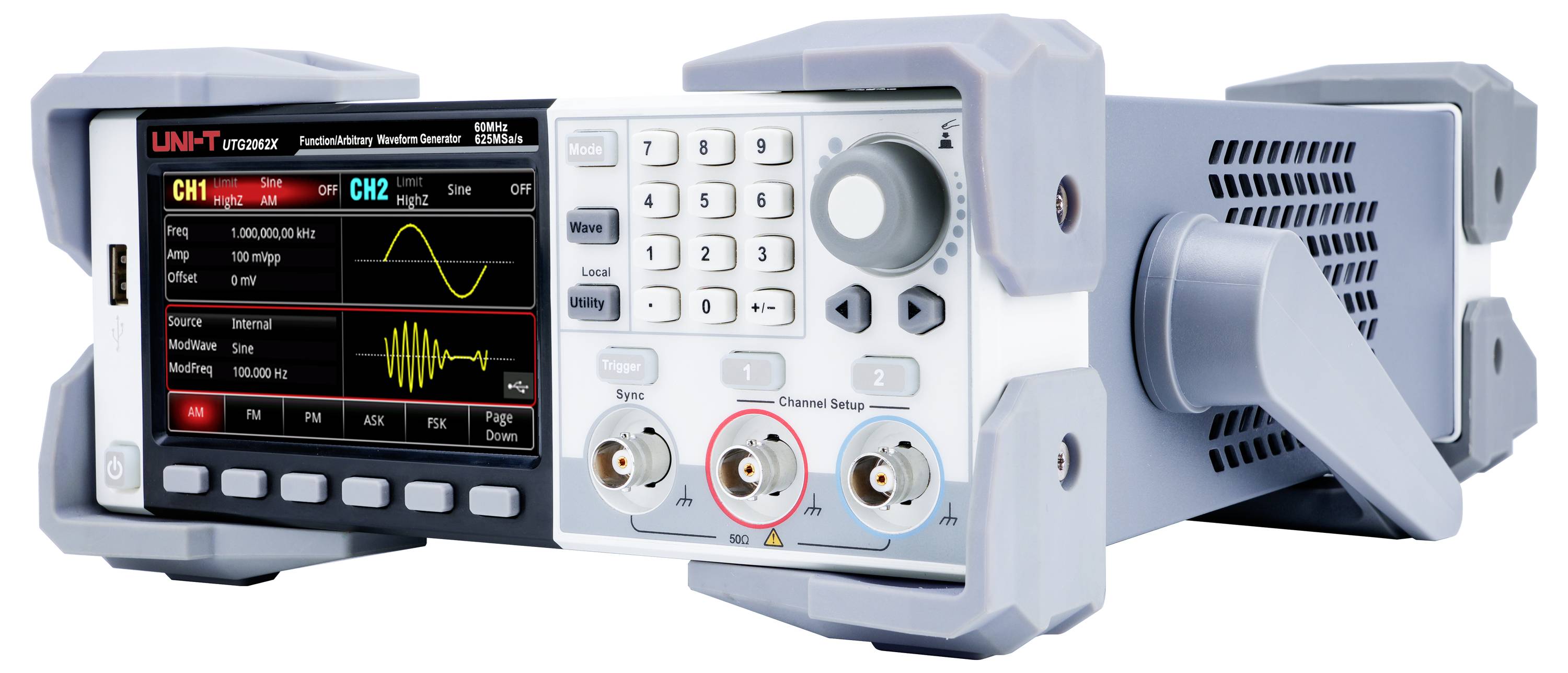

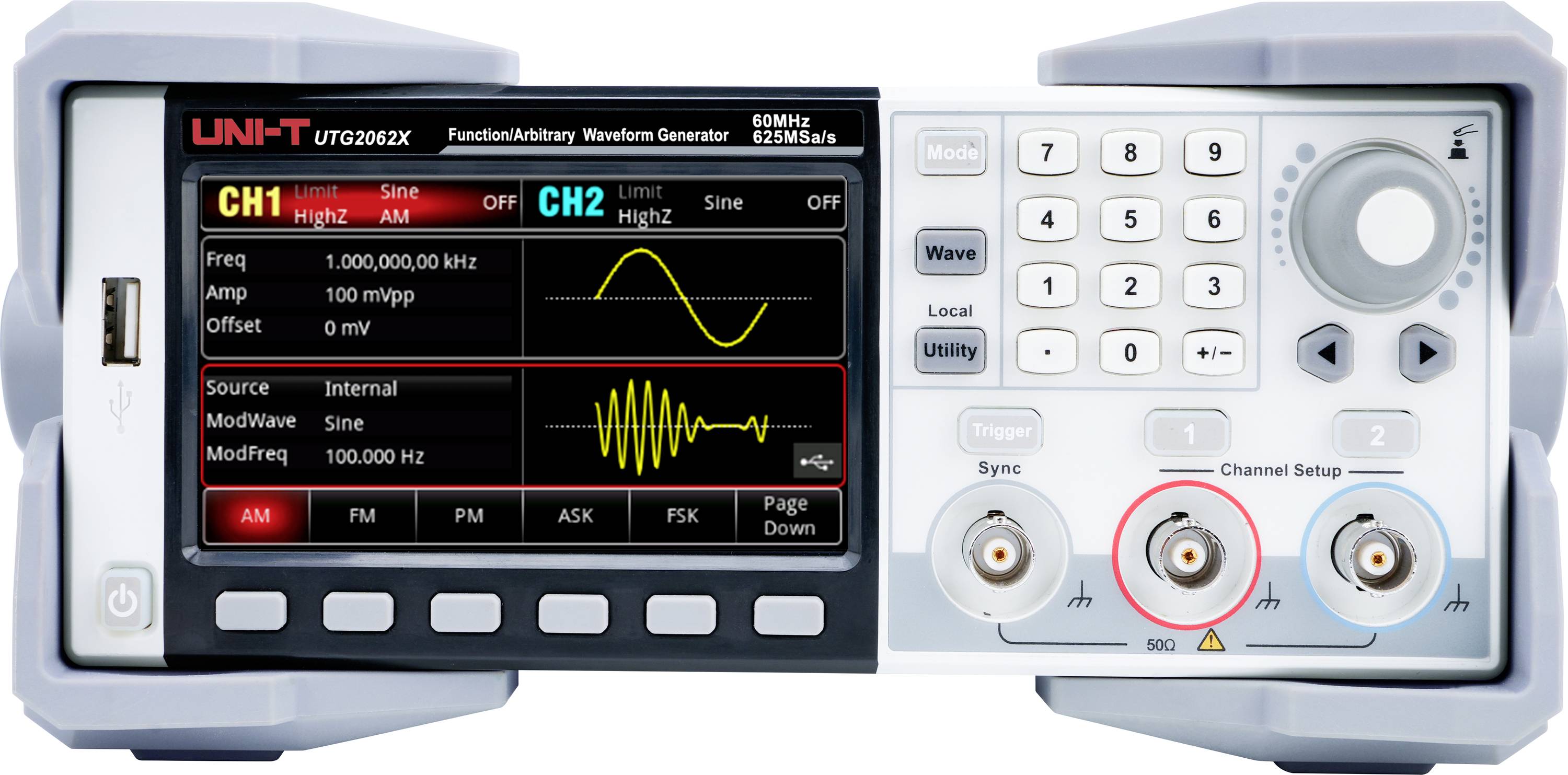

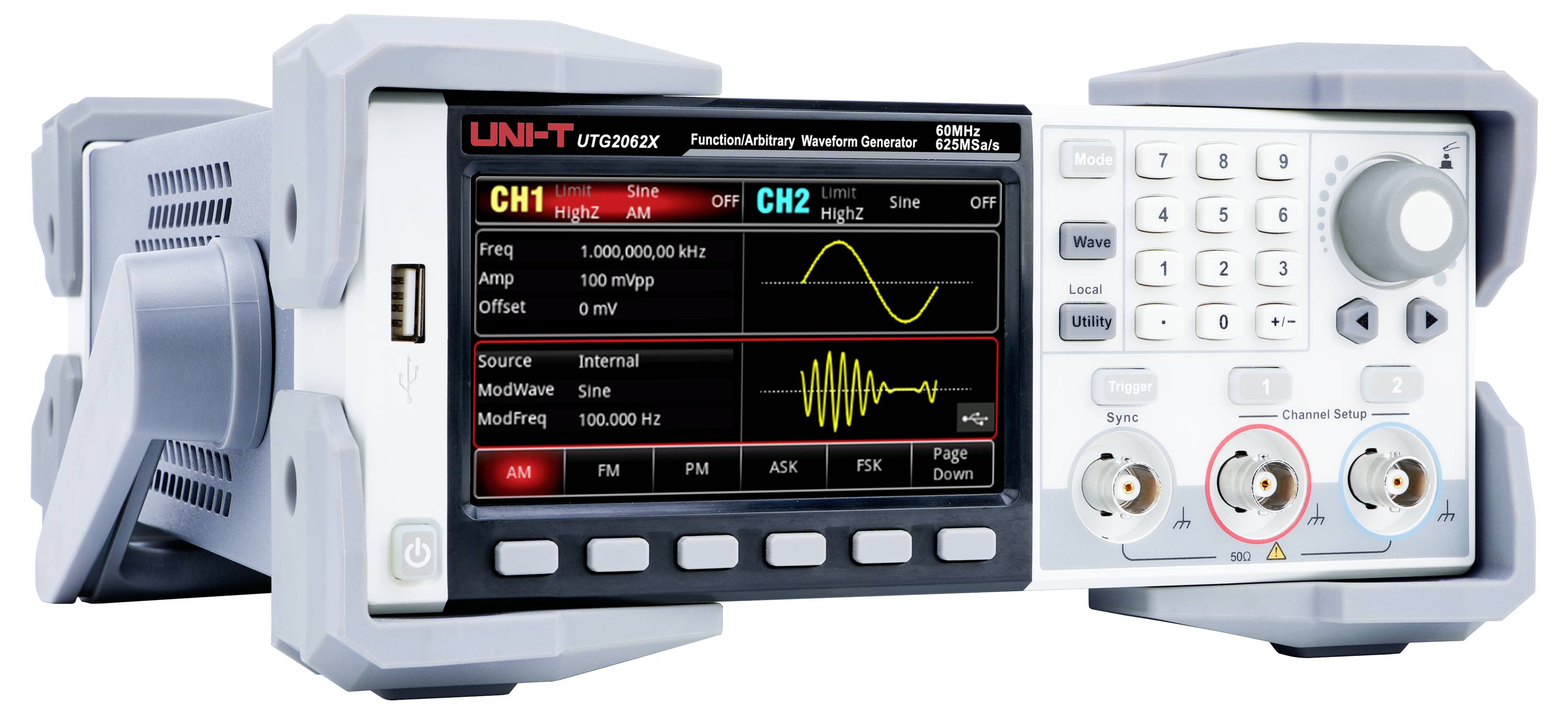

Uni-T UTG2062X Arbitrární generátor funkcí 60 MHz (max) 2kanálový
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (12 128,10 Kč / kus)
12 128,10 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
Generátor arbitrárních funkcí UNI-T UTG2062X, 60 MHz, 625MS/s, 64MPts 4,3″ TFT LCD
- Max. výstupní frekvence: 60 MHz
- Vzorkovací rychlost: Až 625 MSA/s.
- Vertikální rozlišení 16 bitů
- 2 kanály
- Arbitrární vlnová délka: 64 Mpts
- 4,3" TFT LCD displej
Technické parametry
- Kategorie produktu
Arbitrární generátor funkcí
- Rozsah frekvence
60 MHz (max)
- Displej
LCD
bez certifikátu
- Rozm.
(š x v) 190 mm x 330 mm
- Hmotnost
3 kg
- Počet kanálů
2kanálový
- Frekvence (max.)
60 MHz
- Šířka
190 mm
- V
330 mm
- Typ
UTG2062X
Ke stažení
List technických údajů
List technických údajů 3400015 Uni-T UTG2062X Arbitrární generátor funkcí 60 MHz (max) 2kanálový
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3400015 Uni-T UTG2062X Arbitrární generátor funkcí 60 MHz (max) 2kanálový
Návod k obsluze a bezpečnostní pokyny 3400015 Uni-T UTG2062X Arbitrární generátor funkcí 60 MHz (max) 2kanálový
Návod k obsluze a bezpečnostní pokyny 3400015 Uni-T UTG2062X Arbitrární generátor funkcí 60 MHz (max) 2kanálový
Popis
UTG2062X je nákladově efektivní generátor funkcí a arbitrárních průběhů, který pomocí technologie DDS vytváří přesné a nezkreslené signály. Nabízí maximální výstupní frekvenci 60 MHz, rychlost snímání 625 MSA/s a rozlišení 16 bitů pro zajištění stabilního a velmi přesného výstupu signálu. S 2 kanály, 64 Mpts dotykovou obrazovkou a 4,3" TFT LCD obrazovkou, je UTG2062X snadno ovladatelný a nabízí efektivní řešení pro výukové, testovací a signálové analýzy.
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Provedení
- Dotykový displej s úhlopříčkou 4,3" a úhlopříčkou 4,3" s vysokým rozlišením a dotykovým ovládáním pro rychlejší a pohodlnější ovládání zařízení.
- Ekvivalentní výkon na obou kanálech: Vysoký výstup s velkou amplitudou - oba kanály nabízejí plnou amplitudu 20 Vpp při frekvencích až 20 MHz.
- Nízké zkreslení: Vynikající harmonické zkreslení s nerušeným dynamickým rozsahem -80 dBc.
- Nízká mřížka: Pokročilá digitální technologie snímání zajišťuje stabilní a přesný výstup signálu.
- Rychlé ovládání hrany: Nová generace velmi přesných a širokých vln dynamické pulsní vlny nabízí minimální šířku impulzu 8 ns. Šířka impulzu je jemně nastavitelná s minimální krokovou šířkou 100 ps a umožňuje vytváření vyšších harmonických.
- Vysoká odstup signál/šum (SNR): Malé přemisťování signálu s velkou DC komponentem snižuje výstupní šum a zvyšuje odstup signál/šum (SNR). (Signál CH1 na obrázku je generován z řady UTG2000X.)
- Rozmanité modulační režimy: Podpora pro 15 typů modulace, mimo jiné AM, FM, PM, DSB-DG66:DG70AM, ASK, FSK, PSK, 3FSK, 4FSK, BPSK, QPSK, OSK, SUM, QAM A PWM.
- Spojování kanálů: Signály lze kombinovat s funkcí SUM nebo s řízením kanálů, pro vytvoření nastavitelných signálů SNR a multifrekvenčních signálů Dual Dual Tone.
- Arbitrární editor: Arbitrární průběhy umožňují vytváření jednotlivých průběhů vložením standardních vln nebo svobodného kreslení.
Obsah balení
- UTG2062X (2CH, 60 MHz)
- Napájecí kabel × 1
- 1 x USB kabel
- - BNC-BNC-kabel × 1
- BNC kabel s červenými a černými krokosvorkami × 1
- Vícejazyčné bezpečnostní pokyny
- Stručný návod
- Kalibrační certifikát
Doplňující informace
Další modely
UTG2122X: Výstupní frekvence 120 MHz, rychlost snímání 625 MSA/s, rozlišení 16 bitů, 2 kanály, délka arbitrárního průběhu 64 Mpts, 4,3" TFT LCD dotykový displej.
UTG2082X: Výstupní frekvence 80 MHz, rychlost snímání 625 MSA/s, rozlišení 16 bitů, 2 kanály, délka arbitrárního průběhu 64 Mpts, 4,3" TFT LCD dotykový displej.
