Uni-T UPO1104 digitální osciloskop 100, 2 kSa/s, 56 Mpts, 8 Bit, 1 ks, 181100200076X
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (11 210,74 Kč / kus)
11 210,74 Kč
Bez DPH.
Doprava zdarma
Už jen 10 Ks skladem!
Hlavní benefity
UNI-T digitální fosfor osciloskop UPO1104
- 100
- Počet analogových vstupů 4
Technické parametry
- Technologie Ultra fosfor 2.0
- Integrovaný 4-bit DVM (digitální voltmetr)
- 7-místný hardwarový čítač frekvencí
- Sériové dekódování sběrnic (RS232/UART, I2c, SPI)
- Kategorie produktu
digitální osciloskop
- Šířka pásma
100
- Vzorkovací frekvence na kanál
2 kSa/s
- Displej
Barevný TFT LCD displej 7" (17,8 cm), WVGA
- Rozlišení
8 Bit
- Velikost obrazovky
7 palec
- Časová základna
1 ns/div až 1000 s/div
- Počet analogových vstupů
4
bez certifikátu
- Kategorie měření
CAT I
CAT II 300 V
- Vertikální vychylování
500 µv/div až 20 v/div
- Vstupní impedance
1 MΩ
- Vstupní spojení
DC, AC, GND
- Vstupní napětí
400 V/AC
- Napájení
100 - 240 V/AC
- Rozm.
(d x š x v) 110 x 336 x 170 mm
- Hmotnost
2.45 kg
- Počet digitálních vstupů max.
0
- Displej
800 x 480 Pixel
- Možnost kalibrace
Tovární standard (kalibrace dle ISO / DKD volitelně přes poskytovatele služeb měřící laboratoře)
- Šířka
336 mm
- V
170 mm
- Délka
110 mm

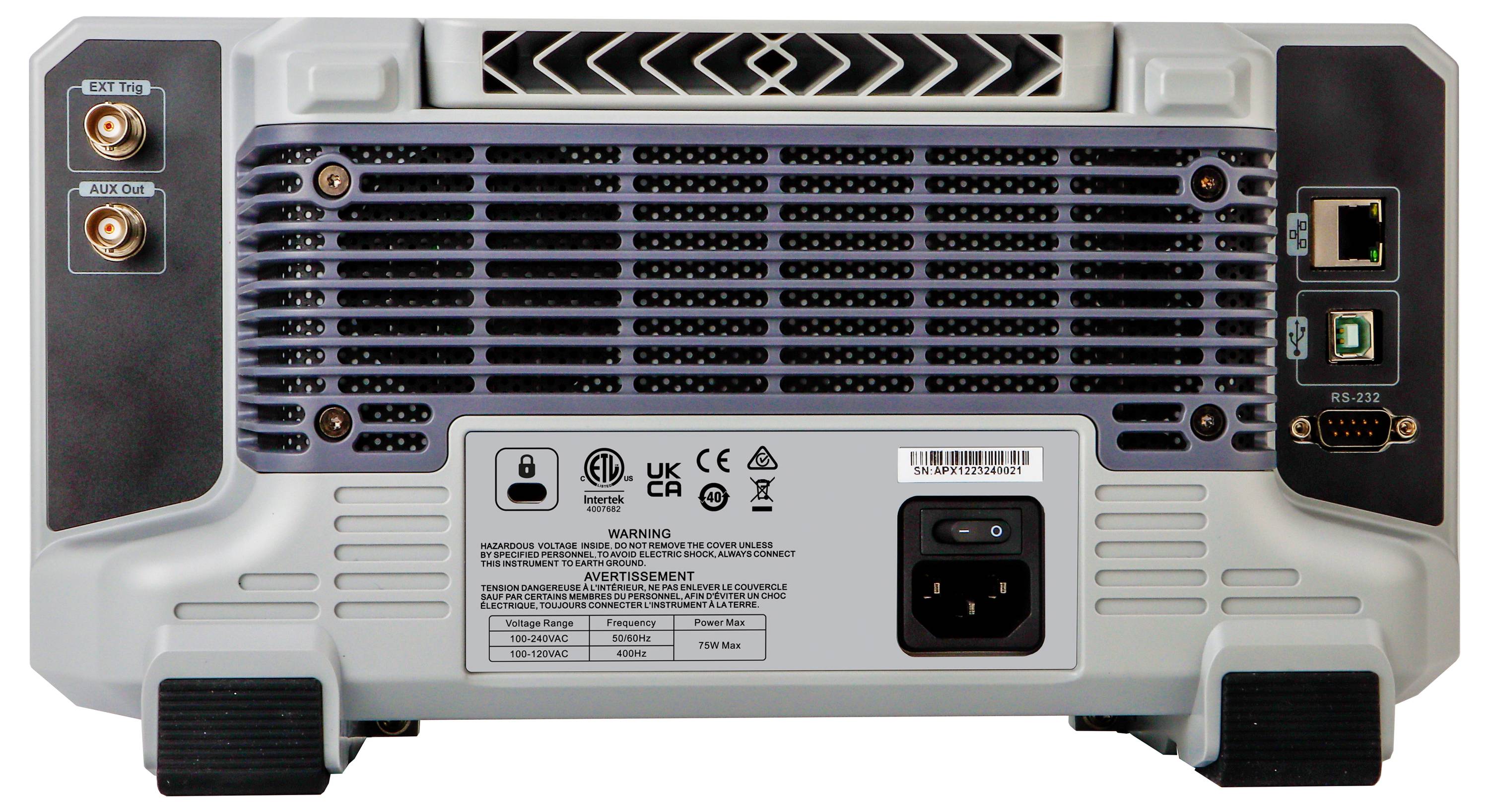

- Rozhraní
hostitelský port USB
USB zařízení
LAN
- Hloubka paměti na kanál (Mpts)
56 Mpts
- Typ
UPO1104
Ke stažení
List technických údajů
List technických údajů 3812388 Uni-T UPO1104 digitální osciloskop 100, 2 kSa/s, 56 Mpts, 8 Bit, 1 ks, 181100200076X
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3812388 Uni-T UPO1104 digitální osciloskop 100, 2 kSa/s, 56 Mpts, 8 Bit, 1 ks, 181100200076X
Popis

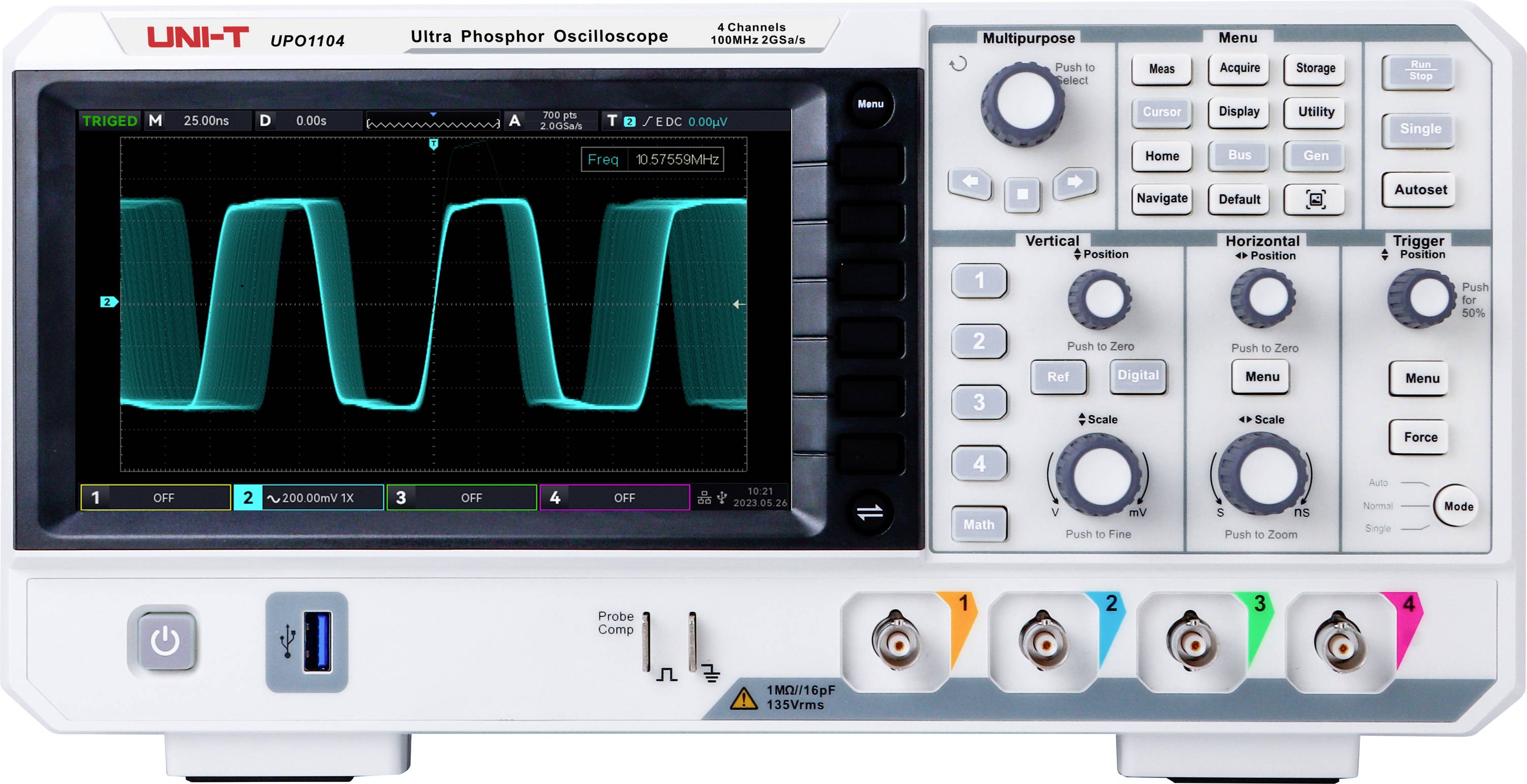

Digitální osciloskop UPO1104 využívá technologii Ultra fosfor 2.0. Nabízí šířku pásma 100 MHz, rychlost snímání v reálném čase až 2 GSa/s a je vybaven 4 kanály. Kromě toho podporuje nezávislý DVM modul, má rozsáhlé spouštěcí a dekódování sběrnice a také kompletní hardwarové dekódování založené na paměti v reálném čase. Osciloskop je vhodný pro edded-System Design, měřicí techniku, spotřební elektroniku, automobilovou elektroniku, údržbu terénu a vzdělávání a mnoho dalších použití.
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Provedení
- Šířka pásma: 100 MHz
- 4 analogové kanály
- Vzorkovací rychlost v reálném čase: 2 GSa/s
- Doba náběhu: Méně než 3,5 ns
- Hloubka paměti 56 Mpts
- Rychlost snímání průběhů: 500.000 000 000 000 000 s/s.
- Vstupní impedance: (1 MΩ ± 2 %), (16 pF ± 2 pF)
- Displej: 7" TFT LCD
Obsah balení
- UPO1104 (100 MHz, 4 kanálů) x 1
- Napájecí kabel x 1
- 1 x USB kabel
- Pasivní měřicí sondy UT-P04 (100 MHz) x4
Doplňující informace
Další modely
UPO1054: Šířka pásma 50 MHz, 4 analogové kanály, rychlost snímání 2 GSa/s, hloubka paměti až 56 Mpts, rozsah detekce vlnových průběhů od 500.000 000 wfs/s.

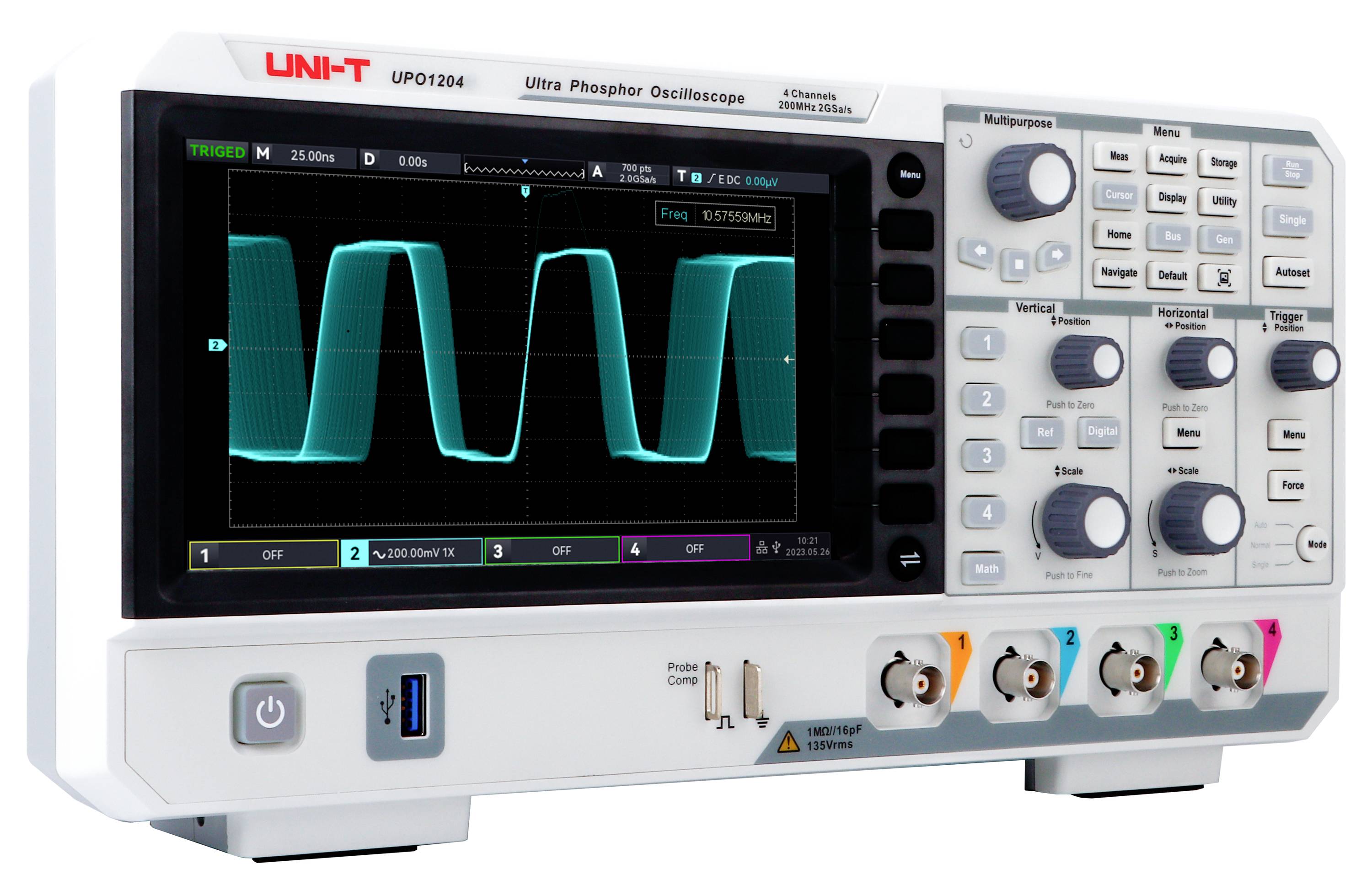

UPO1204: Šířka pásma 200 MHz, 4 analogové kanály, rychlost snímání 2 GSa/s, hloubka paměti až 56 Mpts, rychlost snímání průběhů signálu 500.000 000 wms/s.
