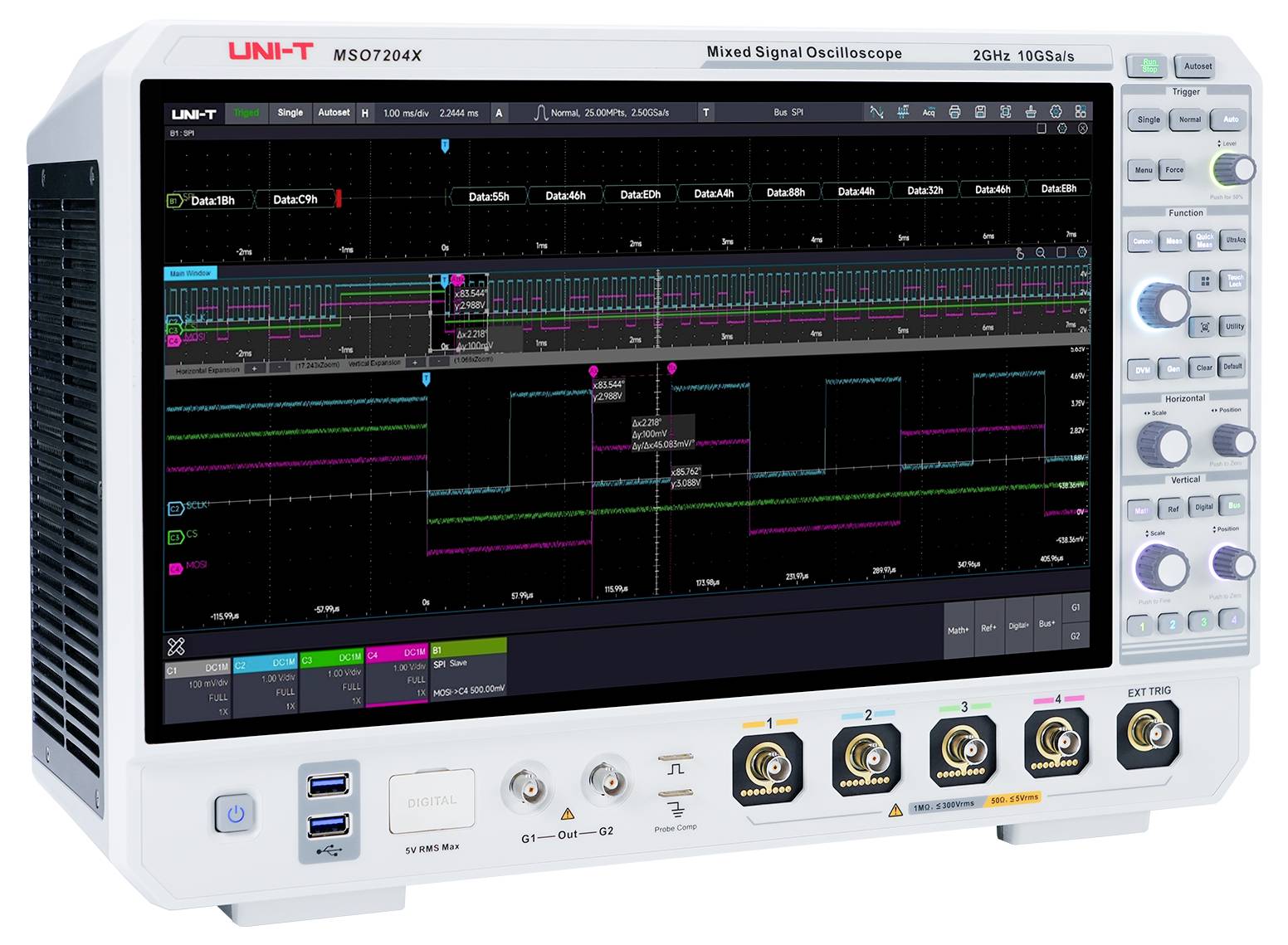

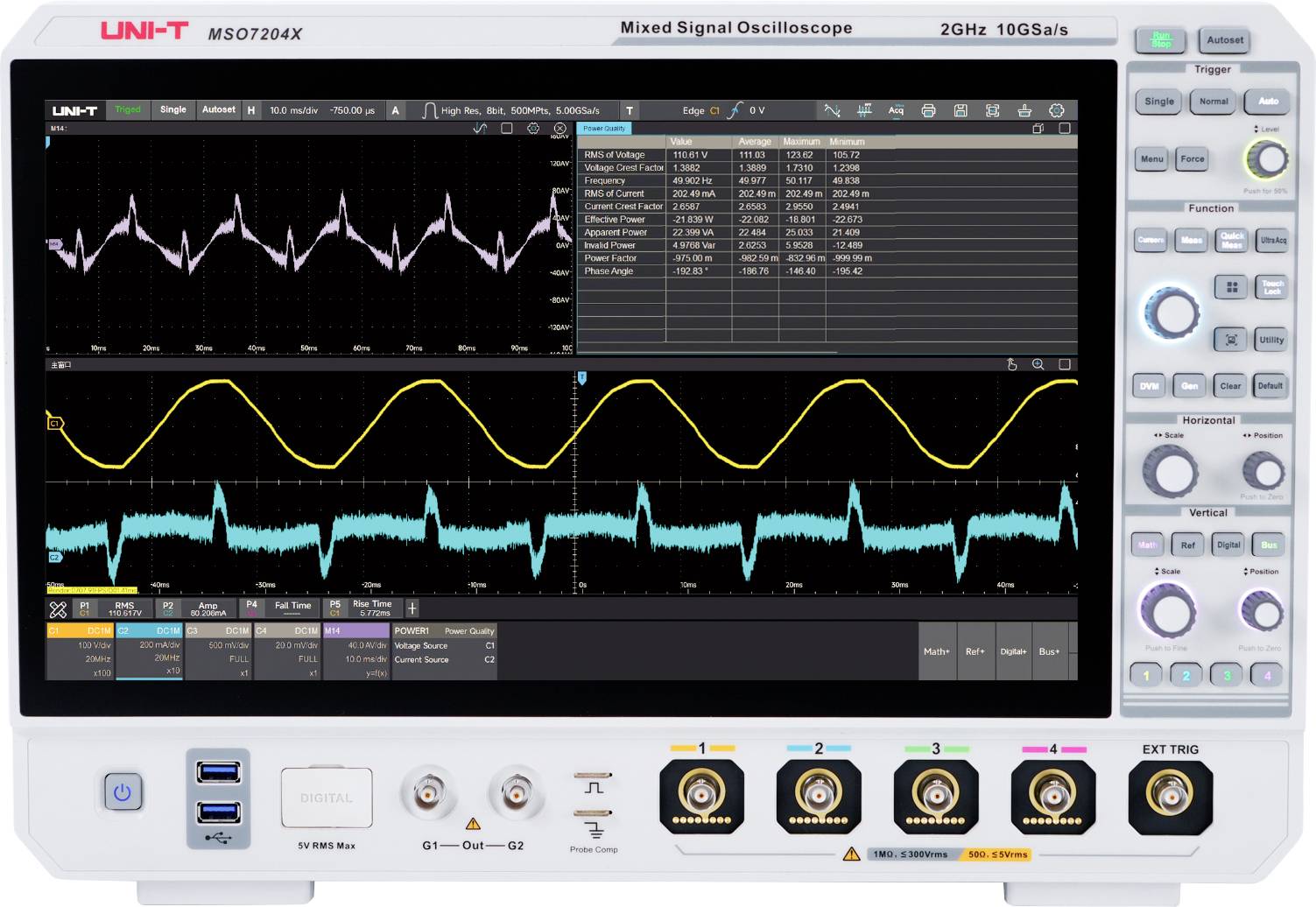

Uni-T MSO7204X digitální osciloskop 1 GHz, 10 GSa/s, 1 Gpts, 8 Bit, 1 ks, 181100300073X
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (359 810,31 Kč / kus)
359 810,31 Kč
Bez DPH.
Doprava zdarma
Už jen 3 Ks skladem!
Hlavní benefity
Osciloskop UNI-T pro smíšené signály MSO7204X
- 1 GHz
- Počet analogových vstupů 4
Technické parametry
- Technologie UltraAcq® (až 600,000 w ms/s real-time capture rate)
- Sekvenční režim (až 2,000,000 wfms/s capture rate)
- Rozsáhlé rozšířené analytické funkce (Power, Jitter, protokol, masek/limit test).
- Kategorie produktu
digitální osciloskop
- Šířka pásma
1 GHz
- Vzorkovací frekvence na kanál
10 GSa/s
- Displej
15.6" FHD kapacitní dotykový displej; rozlišení 1920*1080
- Rozlišení
8 Bit
- Velikost obrazovky
15.6 palec
- Časová základna
100 ps/div - 1000 s/div
- Počet analogových vstupů
4
bez certifikátu
- Vstupní impedance
1 MΩ
- Vstupní spojení
AC, DC, GND
- Vstupní napětí
300 V
- Napájení
100 - 240 V/AC
- Rozm.
(d x š x v) 216 x 452 x 309 mm
- Hmotnost
10.5 kg
- Počet digitálních vstupů max.
16
- Displej
1920 x 1080 Pixel
- Šířka
452 mm
- V
309 mm
- Délka
216 mm

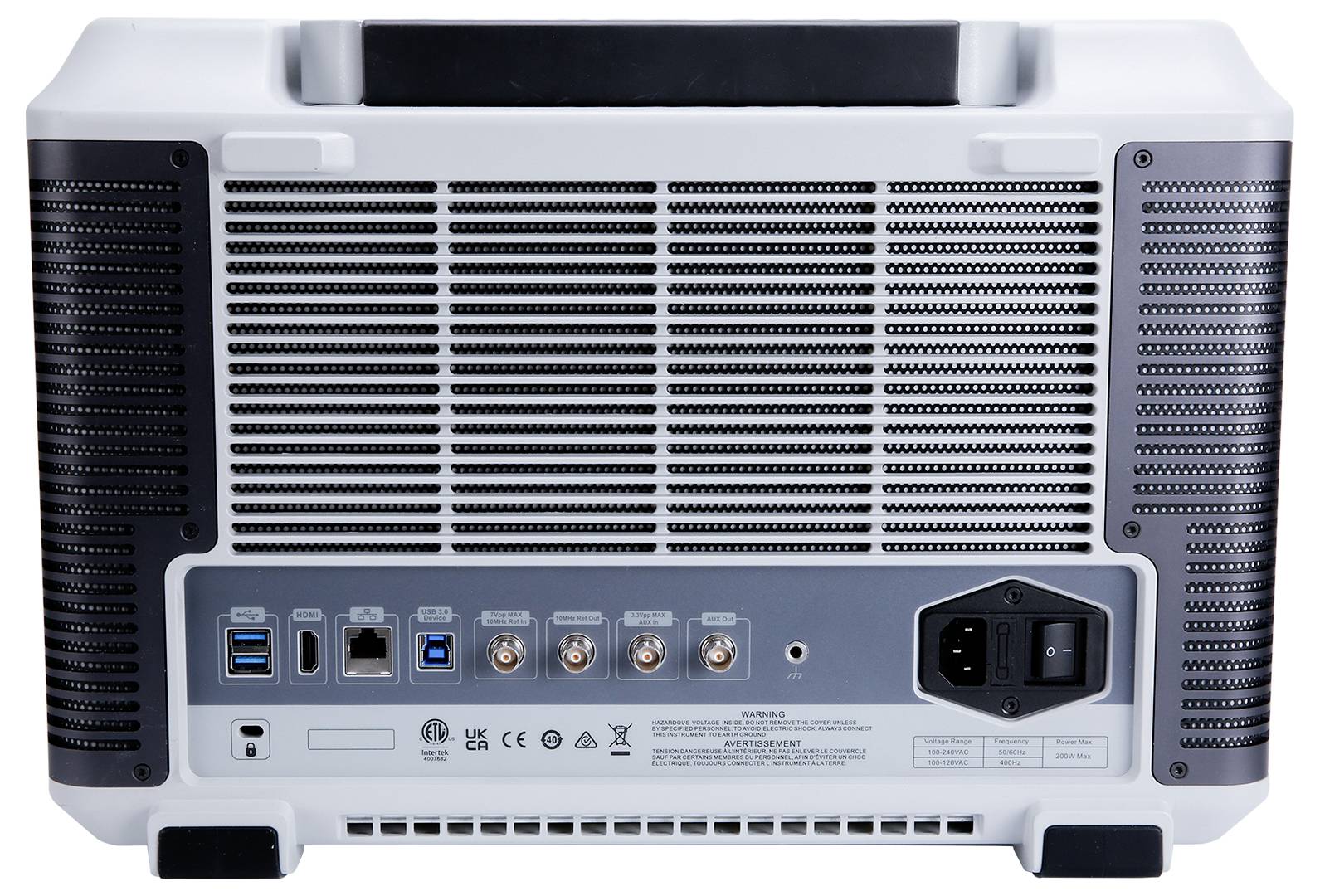

- Rozhraní
hostitelský port USB
LAN
HDMI
USB zařízení
- Hloubka paměti na kanál (Mpts)
1 Gpts
- Typ
MSO7204X
Ke stažení
List technických údajů
List technických údajů 3532320 Uni-T MSO7204X digitální osciloskop 1 GHz, 10 GSa/s, 1 Gpts, 8 Bit, 1 ks, 181100300073X
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3532320 Uni-T MSO7204X digitální osciloskop 1 GHz, 10 GSa/s, 1 Gpts, 8 Bit, 1 ks, 181100300073X
Návod k obsluze a bezpečnostní pokyny 3532320 Uni-T MSO7204X digitální osciloskop 1 GHz, 10 GSa/s, 1 Gpts, 8 Bit, 1 ks, 181100300073X
Návod k obsluze a bezpečnostní pokyny 3532320 Uni-T MSO7204X digitální osciloskop 1 GHz, 10 GSa/s, 1 Gpts, 8 Bit, 1 ks, 181100300073X
Popis
MSO7204X je nejnovější osciloskop pro smíšené signály z UNI-T. S šířkou pásma až 2 GHz a vzorkovací frekvencí až 10 GSa/s nabízí vynikající výhody při analýze vysokofrekvenčních signálů. Díky jedinečné technologii UltraAcq® dosahuje rychlost snímání ve tvaru křivky až 800.000 000 wfms/s - ve sekvenčním režimu dokonce až 2.000.000 000 wfms/s. V kombinaci s extrémně hlubokou hloubkou paměti 1 GPTS se výrazně zvyšuje schopnost detekovat vzácné anomálie signálu a také podrobnou analýzu průběhů signálu.
MSO7000X podporuje řadu funkcí triggeru a dekódování protokolu a nabízí pokročilé analytické funkce jako sekvenční režim, histogram, analýzu výkonu, analýzu mřížek, oční diagram a měření temperované teploty. Celkem je k dispozici 58 automatických parametrů měření pro řadu požadavků inženýrů.
Díky operačním systému Windows 10 64-bit má zařízení k dispozici stabilní a rozšiřitelnou systémovou platformu. 15,6" velký kapacitní dotykový HD displej podporuje vícenásobná zobrazení dělené obrazovky a ovládání vícedotykových gesty. Tento osciloskop je ideální pro ideal komunikaci, letectví, kosmonautiky, vzdělávání a mnoho dalších oblastí.
Tento text byl přeložen strojově.
MSO7000X podporuje řadu funkcí triggeru a dekódování protokolu a nabízí pokročilé analytické funkce jako sekvenční režim, histogram, analýzu výkonu, analýzu mřížek, oční diagram a měření temperované teploty. Celkem je k dispozici 58 automatických parametrů měření pro řadu požadavků inženýrů.
Díky operačním systému Windows 10 64-bit má zařízení k dispozici stabilní a rozšiřitelnou systémovou platformu. 15,6" velký kapacitní dotykový HD displej podporuje vícenásobná zobrazení dělené obrazovky a ovládání vícedotykových gesty. Tento osciloskop je ideální pro ideal komunikaci, letectví, kosmonautiky, vzdělávání a mnoho dalších oblastí.
Tento text byl přeložen strojově.
Provedení
- Technologie UltraAcq® s rychlostí zachycení až 2.000.000 000 wfs/s Waveform
- Flexibilní multifunkční rozložení oken (volně kombinovatelné, škálovatelné, celé zobrazení / rozdělené, visuté/našlápané)
- Ultra fosfor® 3.0 pro jasné zobrazení těkavých signálů
- Integrovaný operační systém Windows 10 64-bit
- MATLAB vložení s přímým ukazatelem výsledků v osciloskopu
- Komplexní analýza výkonu (kvalita sítě, harmonické kmitání, spínací ztráty, SOA, žebrování, regulační obvod)

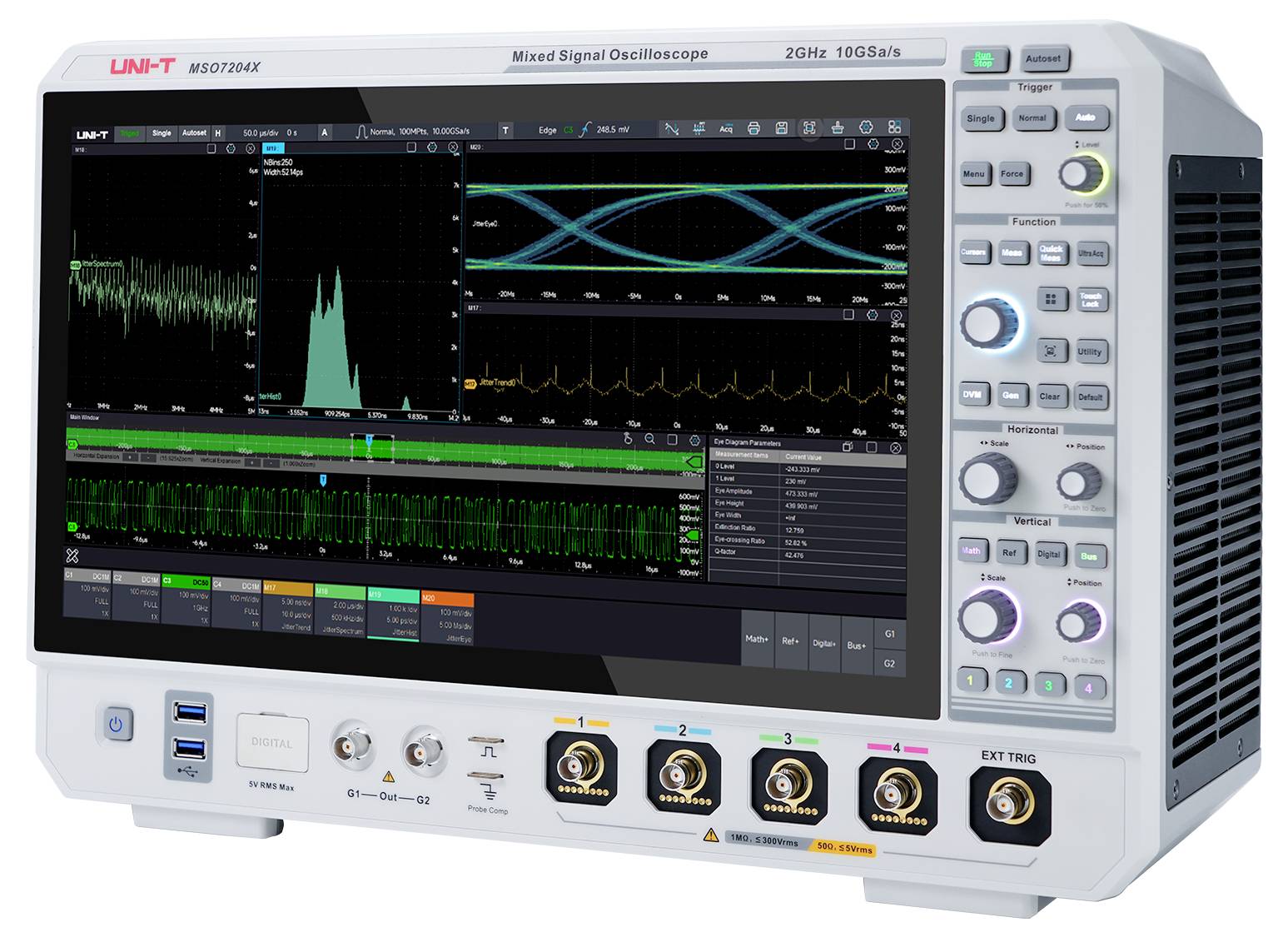

- Analýza a oční diagram (TIE, TJ, RJ, DJ, PJ, DDJ, DCD)
- Sériová protokolovací analýza až pro 11 protokolů
- Integrovaný webový server (SCPI, dálkové ovládání, export dat, mobilní webové rozhraní, online příručka)
Obsah balení
- 1x digitální osciloskop MSO7204X (4CH, 2 GHz)
- 1x napájecí kabel
- 1x USB 3.0 datový kabel, 1 m, USB a-B.
- 2x pasivní snímací hlava UT-P07
- Průchozí kabely 2x BNC-BNC
- 1x přední kryt (ochranný kryt pro přední panel)
- 1x prostředek proti zamlžení, 3 g
- 1x certifikát o kalibraci
- 1x bezpečnostní pokyny (vícejazyčné)
- 1x stručný návod (v angličtině)
Doplňující informace
Spektrální analyzátor: Standardní
Digitální voltmetr: Standardní
Frekvenční čítač: Standardní
Generátor funkcí a arbitrárního signálu: Volitelný - MSO7000X-AWG
Logický analyzátor: Volitelně - MSO7000X-LA
ANALYZÁTOR PROTOKOLŮ (STANDARDNÍ): RS232/422/485/UART, I2C, SPI, CAN, LIN
Analyzátor protokolů (volitelný): MSO7000X-CANFD, MSO7000X-Flex, MSO7000X-SENT, MSO7000X-AUDIO, MSO7000X-AERO
Mřížka Analysis and Eye Diagram: Volitelné - MSO7000X-JITTER
Analýza výkonu: Volitelně - MSO7000X-PWR
• Testování masek a mezních hodnot: Standard
Sada pro upgrade: Volitelný - MSO7000X-BND
• Upgrade šířky pásma: Volitelně - MSO7000X-BW-10T20
