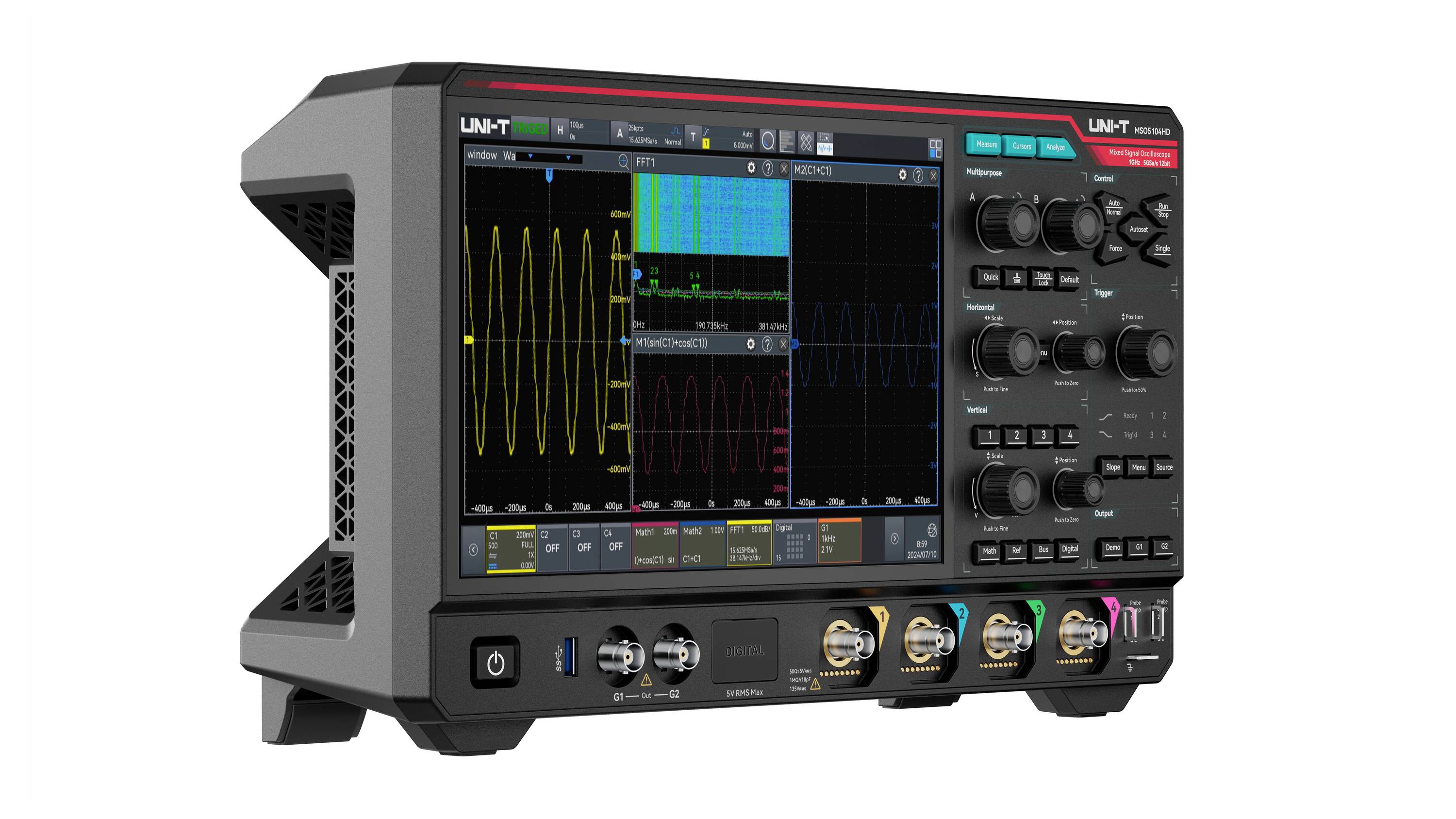

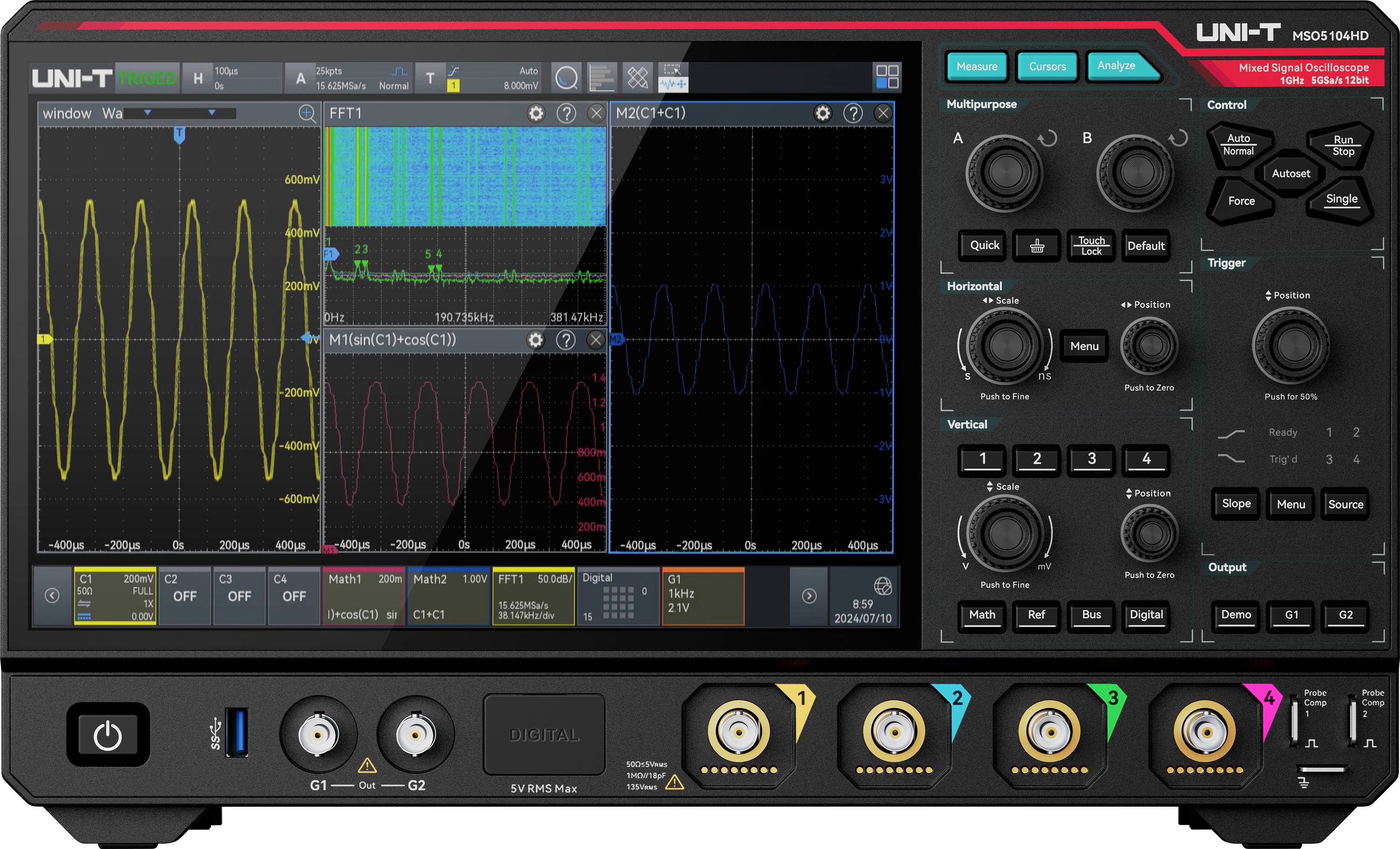

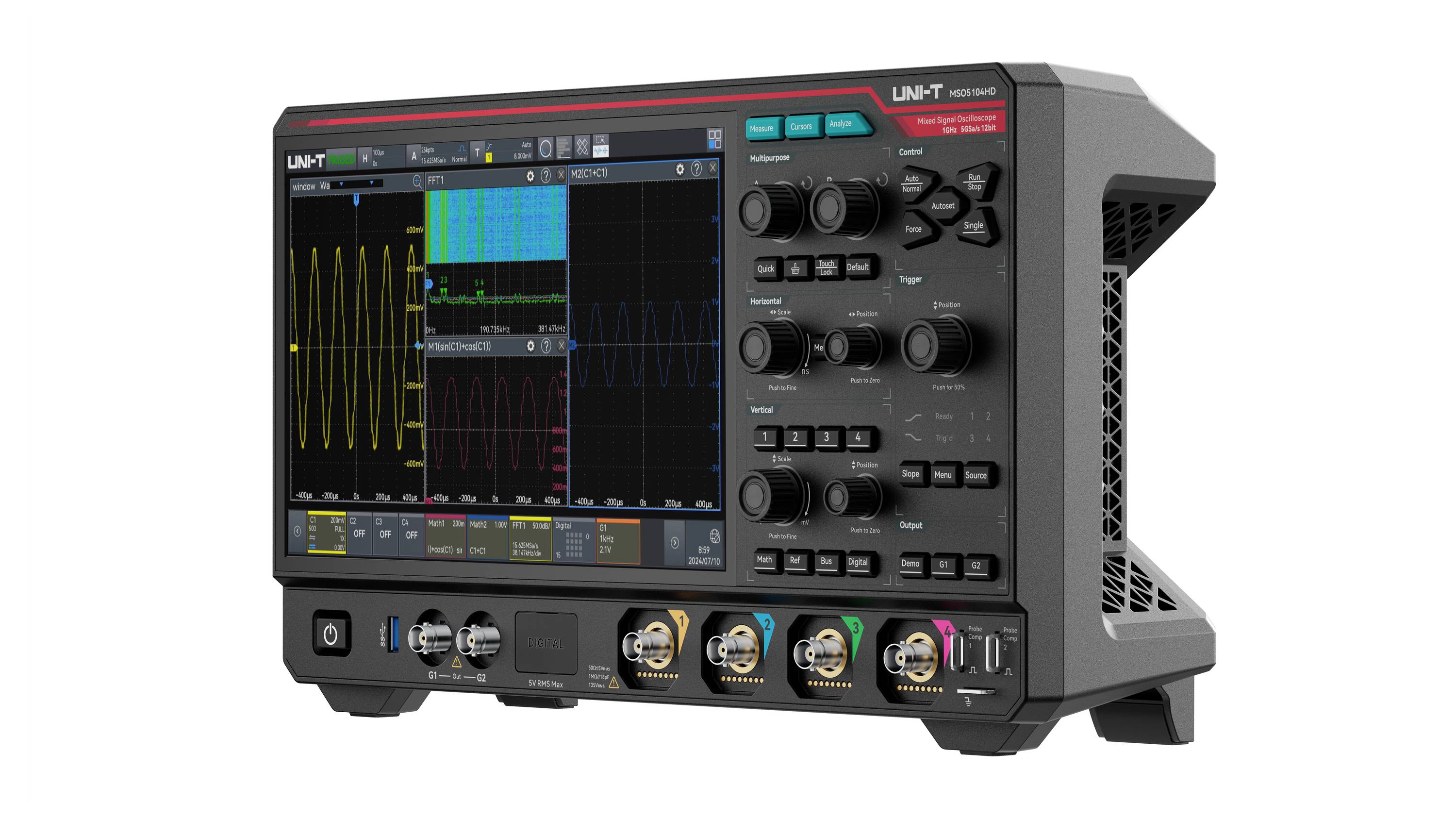

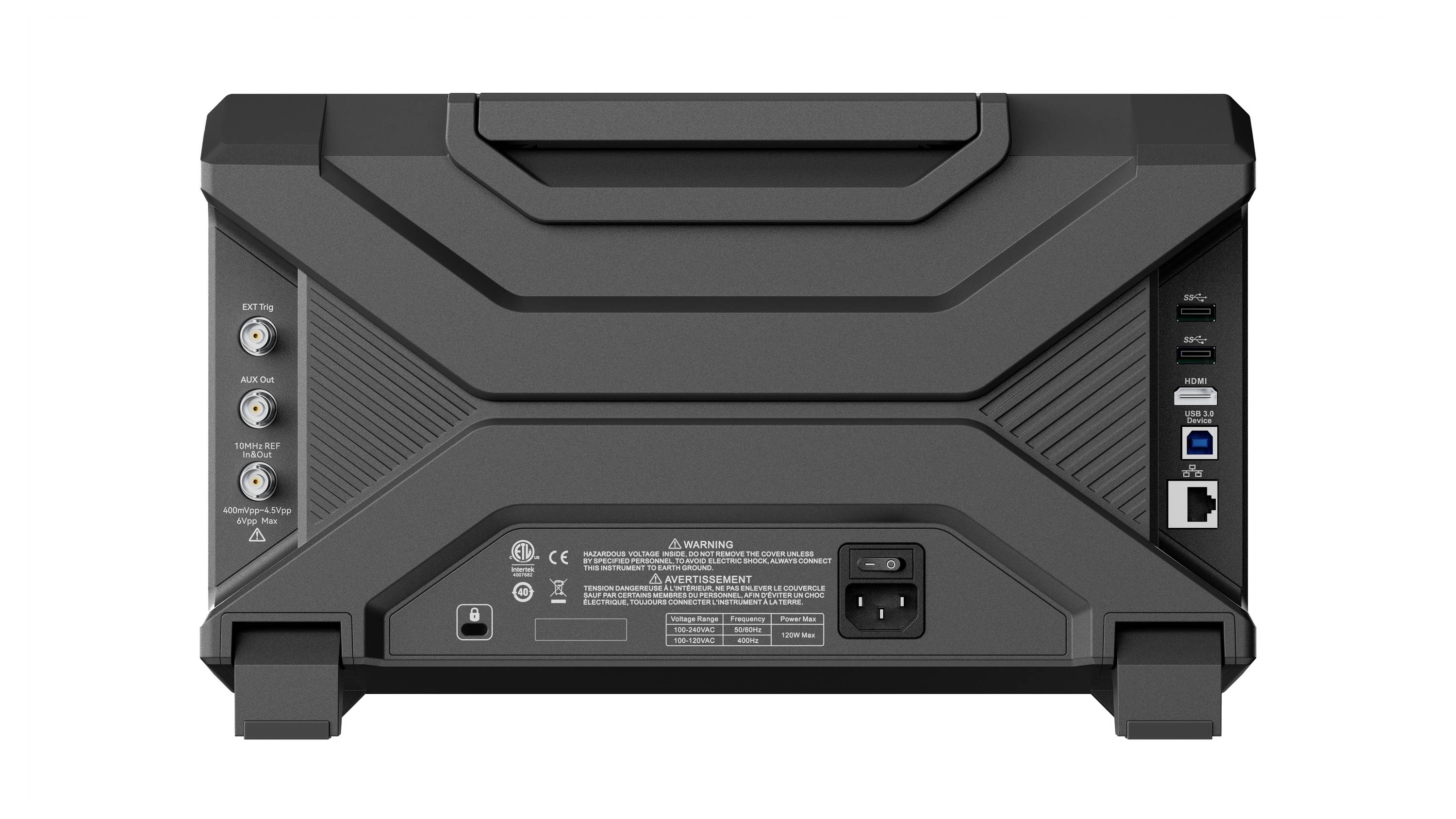

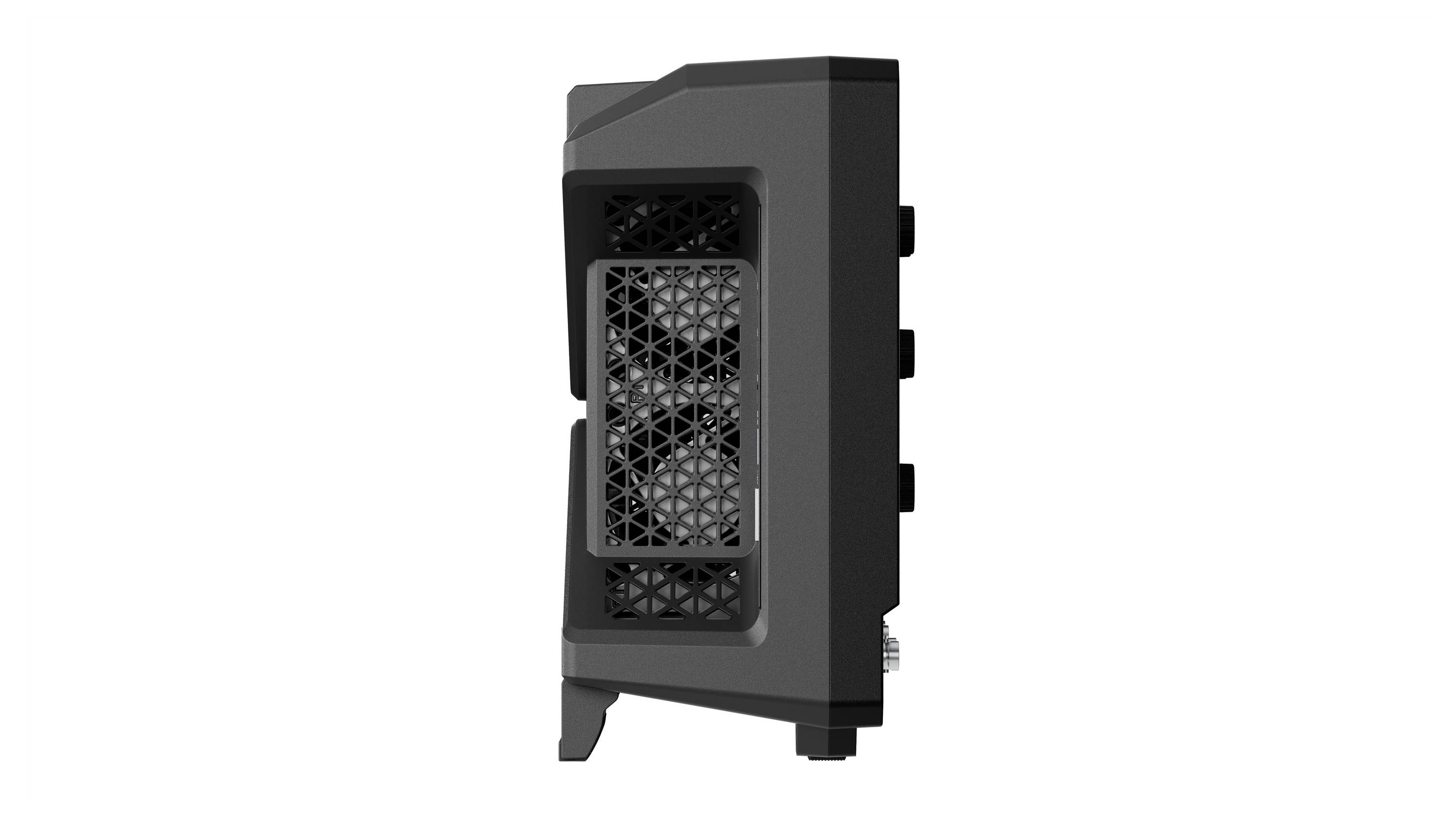

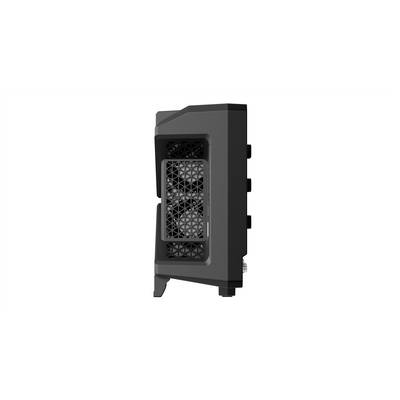

Uni-T MSO5104HD analogový osciloskop, digitální osciloskop 1 GHz, 5 GSa/s, 500 Mpts, 12 Bit, mixovaný signál (MSO), spek
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (146 310,76 Kč / kus)
146 310,76 Kč
Bez DPH.
Doprava zdarma
Už jen 3 Ks skladem!
Hlavní benefity
Osciloskop UNI-T s vysokým rozlišením MSO5104HD
- 1 GHz
- Počet analogových vstupů 4
Technické parametry
- Hardwarový čítač frekvencí: 7-místný
- Kategorie produktu
analogový osciloskop
- Šířka pásma
1 GHz
- Vzorkovací frekvence na kanál
5 GSa/s
- Rozlišení
12 Bit
- Velikost obrazovky
10,1 palec
- Vlastnosti osciloskopu
mixovaný signál (MSO)
spektrální analyzátor
- Časová základna
500 ps/div až 1 ks/div
- Počet analogových vstupů
4
bez certifikátu
- Kategorie měření
CAT II
- Vertikální vychylování
500 µv/div až 10 v/div
- Vstupní impedance
1 MΩ
- Vstupní spojení
DC, AC, GND
- Vstupní napětí
400 V
- Napájení
100 - 240 V/AC
- Rozm.
(d x š x v) 106 x 361 x 209 mm
- Hmotnost
3.97 kg
- Počet digitálních vstupů max.
16
- Displej
1 280 x 800 Pixel
- Možnost kalibrace
Integrovaná automatická analogová a digitální kalibrace
- Šířka
361 mm
- V
209 mm
- Délka
106 mm
- Rozhraní
hostitelský port USB
USB zařízení
LAN
HDMI
- Hloubka paměti na kanál (Mpts)
500 Mpts
- Typ
MSO5104HD
Ke stažení
List technických údajů
List technických údajů 3757370 Uni-T MSO5104HD analogový osciloskop, digitální osciloskop 1 GHz, 5 GSa/s, 500 Mpts, 12 Bit, mixovaný signál (MSO), spek
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3757370 Uni-T MSO5104HD analogový osciloskop, digitální osciloskop 1 GHz, 5 GSa/s, 500 Mpts, 12 Bit, mixovaný signál (MSO), spek
Popis
MSO5104HD je výkonný osciloskop s vysokým rozlišením a šířkou pásma 1 GHz, rychlostí snímání 5 GSa/s, 4 analogových a 16 digitálních kanálů a hloubkou paměti až 500 Mpts. Díky exkluzivní technologii Ultrafosfor 3.0 dosahuje Waveform rychlost snímání až 1.500.000 000 wfs/s s s 256 stupni šedé. Nabízí inovativní digitální trigger systém s vysokou citlivostí a nízkou chvění, dále řadu rozšířených spouštěcích a analytických funkcí, jako je spektrální analýza, analýza výkonu, histogram, zobrazení křivky průběhu, ERES, hardwarově zrychlený test maskování, vyhledávání a navigace, spouštění a dekódování sériových sběrnice. Kapacitní dotykový displej s úhlopříčkou o velikosti 10,1" a ovládáním více gest v kombinaci s praktickými tlačítky pro rychlou volbu umožňuje mimořádně intuitivní ovládání a optimalizovaný uživatelský zážitek.
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Provedení
- 16 bitové vysoké rozlišení: Kombinuje 12 bitový ADC s 4-bitovým ERES pro efektivní 16-bitové rozlišení, redukuje šum a poskytuje přesné detaily ohledně signálu.
- Ultra fosfor 3.0: Umožňuje zobrazení křivky v reálném čase a lepší vizualizaci signálu.
- Funkce 9 v 1: Spojuje digitální osciloskop, DP11logický analyzátor, generátor arbitrárních průběhů signálu, spektrální analyzátor, analyzátor protokolů, digitální voltmetr, měřič kmitočtu, analyzátor Bode diagramu a analyzátor výkonu v jednom zařízení.
- Analýza časování sběrnice: Podporuje analýzy časování pro protokoly I2c, SPI a CAN.
- 56 automatických funkcí měření: S grafy histogramů a grafy trendů pro rychlou a přehlednou analýzu signálu.
- Zobrazení průběhu signálu na základě hardwaru: Záznam a přehrávání v reálném čase s až 400.000 snímky.
- Rozšířené FFT: S až 4 Mpts pro podrobnou analýzu ve frekvenčním rozsahu.
- Zobrazení ve více okérech: Současné zobrazení průběhů, FFT a analýza protokolu na obrazovce.
- Zonentrigger: Záměrně zaznamenává anomálie signálu a izolované relevantní oblasti signálu.
- 10,1" dotykový displej: Kapacitní HD dotykový displej s rozlišením 1280 × 800 pixelů pro intuitivní ovládání.
- Podpora SCPI: Ideální pro ideal dálkové ovládání a automatizované testovací procesy.
- Integrovaný webový server: Umožňuje dálkové monitorování a ovládání přes PC nebo mobilní zařízení.
Obsah balení
- MSO5104HD x 1
- Napájecí kabel x 1
- 1x kabel USB3.0
- Pasivní měřicí sondy (500 MHz) x4
- Průchozí BNC kabel * 1
- Kabely BNC krokosvorek (červený a černý) × 1
Doplňující informace
Další modely
MSO5054HD: Šířka pásma 500 MHz, 4 analogové kanály, 16 digitálních kanálů, rychlost snímání 5 GSa/s, hloubka paměti 500 Mpts, rychlost detekce křivky 800.000 wfms/s (sekvenční režim: až 1.500.000 wfms/s)
- MSO5034HD: Šířka pásma 350 MHz, 4 analogové kanály, 16 digitálních kanálů, rychlost snímání 5 GSa/s, hloubka paměti 500 Mpts, rychlost detekce křivky 800.000 wfms/s (sekvenční režim: až 1.500.000 wfms/s)
Softwarové možnosti
-MSO5000HD-BND: Všechny možnosti spouštění a dekódování pro sériové sběrnice (včetně EMMD, AUTO, Audio, MIL-STD, ARINC, Manchester, 1-WIRE, I3C, CAN-XL a Timing).
-MSO5000HD-AUTO: Automotive Serial Bus Trigger a decode Option (CAN-FD, FlexRay, SENT, 1WIRE, I3C, CAN XL).
MSO5000HD-AWG: 2 kanály 50 MHz arbitrární generátor frekvencí (včetně BODE).
-MSO5000HD-CANFD: Možnost spouštění a analýzy sériových sběrnic v automobilovém průmyslu (CAN-FD).
-MSO5000HD-Flex: Automotive sériové sběrnice Trigger a analýzu (FlexRay).
-MSO5000HD-SENT: Sériově vyráběný automobilový sběrnicový spínač a možnost analýzy (SENT).
-MSO5000HD-CANXL: Sériově vyráběná sběrnice pro automobily a analýzu (CAN XL).
-MSO5000HD-I3C: Vestavěné spouštění/decode (I3C).
-MSO5000HD-1WIRE: Sériově vyráběná sériové sběrnice Automotive Trigger a možnost analýzy (1-WIRE).
-MSO5000HD-MANCH: Spouštění sériových sběrnic a Analysis Option (Manchester).
-MSO5000HD AUDIO: Spouštění a analýza sběrnic Audio (I2S, LJ, RJ, TDM).
-MSO5000HD-MIL1553: Spouštění sériových sběrnic a analýza (MIL-STD-1553).
-MSO5000HD-ARINC429: Spouštění sériových sběrnic a analýza (ARINC429).
-MSO5000HD-PWR: Power Analysis Option.
-MSO5000HD-TIMING: Analýza časování (včetně I2c, SPI, I2MC a CAN).
