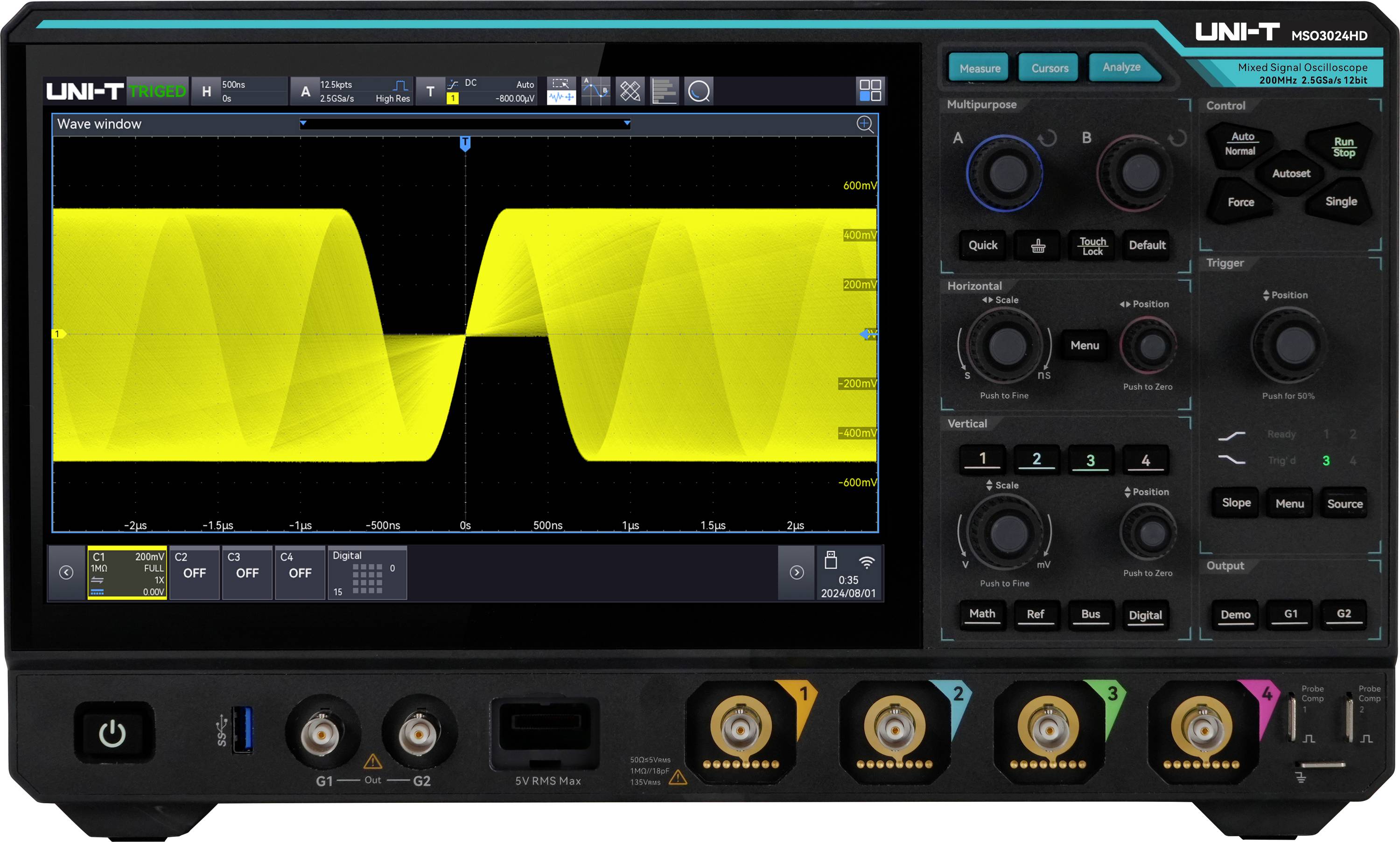

Uni-T MSO3024HD digitální osciloskop 200 MHz, 2.5 GSa/s, 500 Mpts, 12 Bit, 1 ks, 181100300079X
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (57 329,75 Kč / kus)
57 329,75 Kč
Bez DPH.
Doprava zdarma
Už jen 5 Ks skladem!
Hlavní benefity
UNI-T 12bit osciloskop s vysokým rozlišením MSO3024HD
- 200 MHz
- Počet analogových vstupů 4
Technické parametry
- Funkce přístroje 9 v 1: Digitální osciloskop, logický analyzátor (volitelný), funkční a arbitrární generátor (volitelný), spektrální analyzátor, digitální voltmetr, čítač frekvence, analyzátor protokolů, analyzátor Bode-Plot (volitelný), analyzátor Power Analyzer (volitelný)
- Kategorie produktu
digitální osciloskop
- Šířka pásma
200 MHz
- Vzorkovací frekvence na kanál
2.5 GSa/s
- Displej
10.1" HD kapacitní multidotykový displej
- Rozlišení
12 Bit
- Velikost obrazovky
10,1 palec
- Časová základna
2 ns/dílek až 1 ks/dílek
- Počet analogových vstupů
4
bez certifikátu
- Vstupní impedance
1 MΩ
- Vstupní spojení
DC, AC, GND
- Vstupní napětí
400 V
- Napájení
100 - 240 V/50 až 60 Hz
- Rozm.
(d x š x v) 106 x 364 x 209 mm
- Hmotnost
3.83 kg
- Počet digitálních vstupů max.
16
- Displej
1 280 x 800 Pixel
- Šířka
364 mm
- V
209 mm
- Délka
106 mm

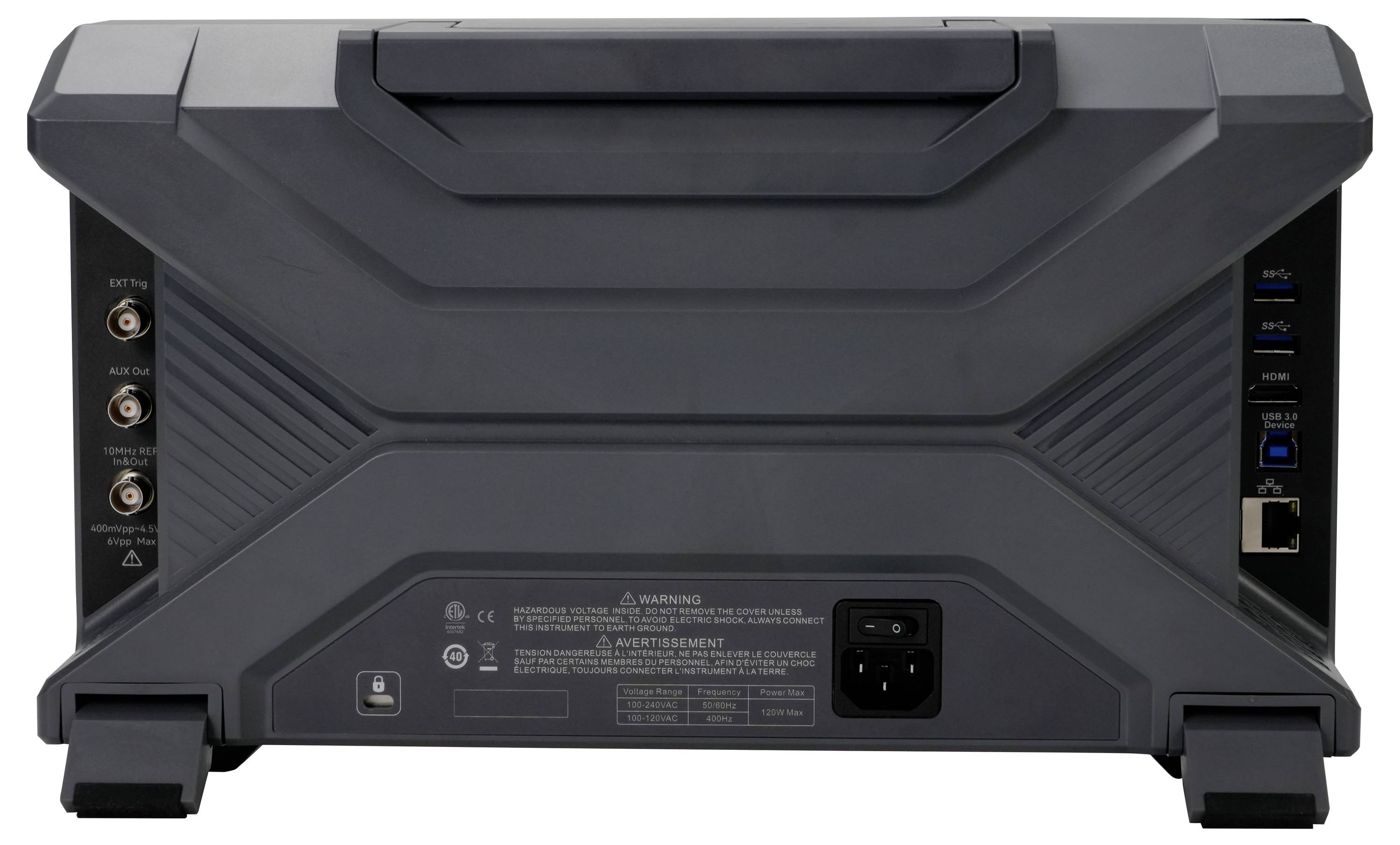

- Rozhraní
USB zařízení
hostitelský port USB
LAN
HDMI
- Hloubka paměti na kanál (Mpts)
500 Mpts
- Typ
MSO3024HD
Ke stažení
List technických údajů
List technických údajů 3532335 Uni-T MSO3024HD digitální osciloskop 200 MHz, 2.5 GSa/s, 500 Mpts, 12 Bit, 1 ks, 181100300079X
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3532335 Uni-T MSO3024HD digitální osciloskop 200 MHz, 2.5 GSa/s, 500 Mpts, 12 Bit, 1 ks, 181100300079X
Návod k obsluze a bezpečnostní pokyny 3532335 Uni-T MSO3024HD digitální osciloskop 200 MHz, 2.5 GSa/s, 500 Mpts, 12 Bit, 1 ks, 181100300079X
Návod k obsluze a bezpečnostní pokyny 3532335 Uni-T MSO3024HD digitální osciloskop 200 MHz, 2.5 GSa/s, 500 Mpts, 12 Bit, 1 ks, 181100300079X
Popis

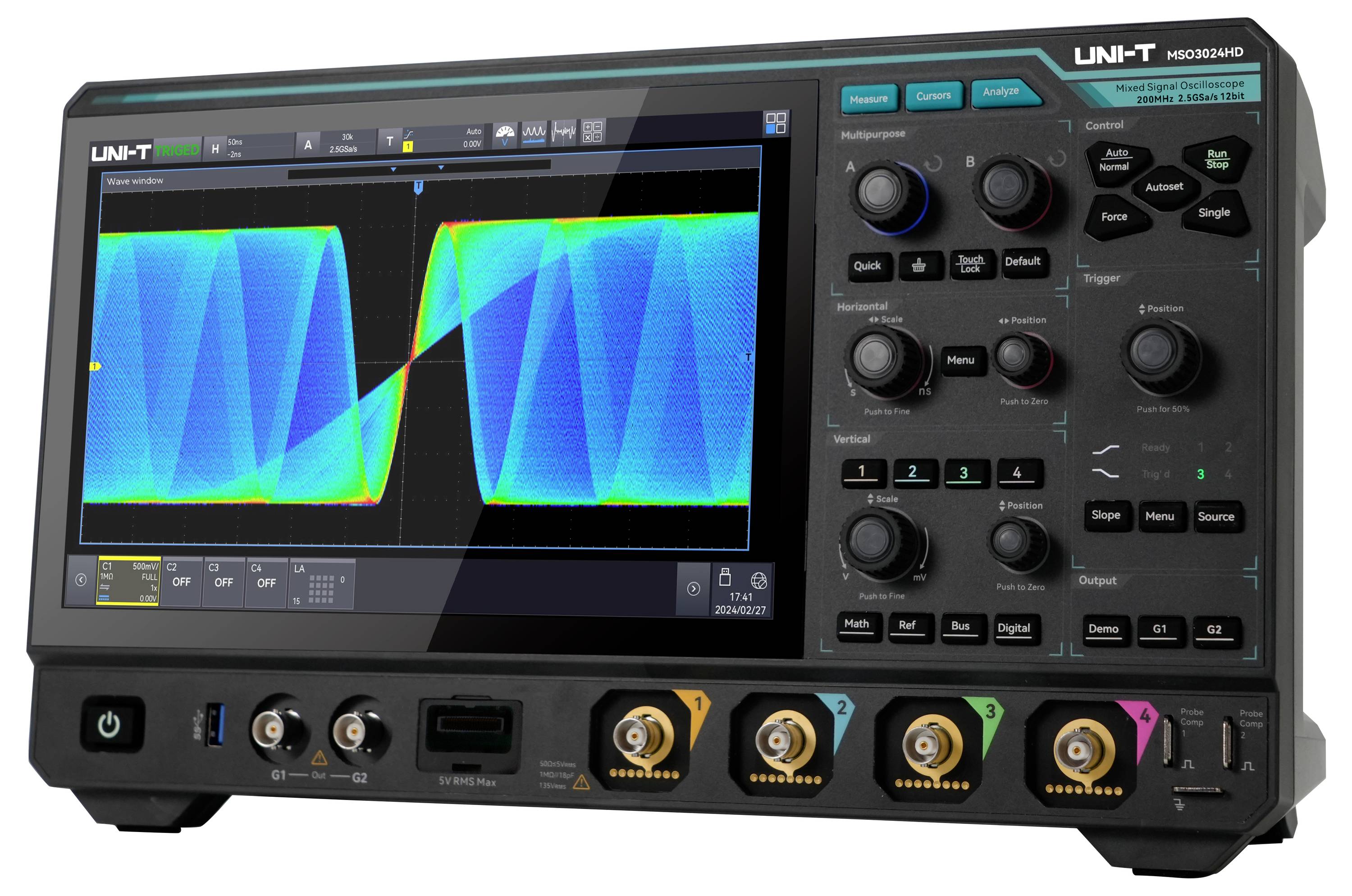

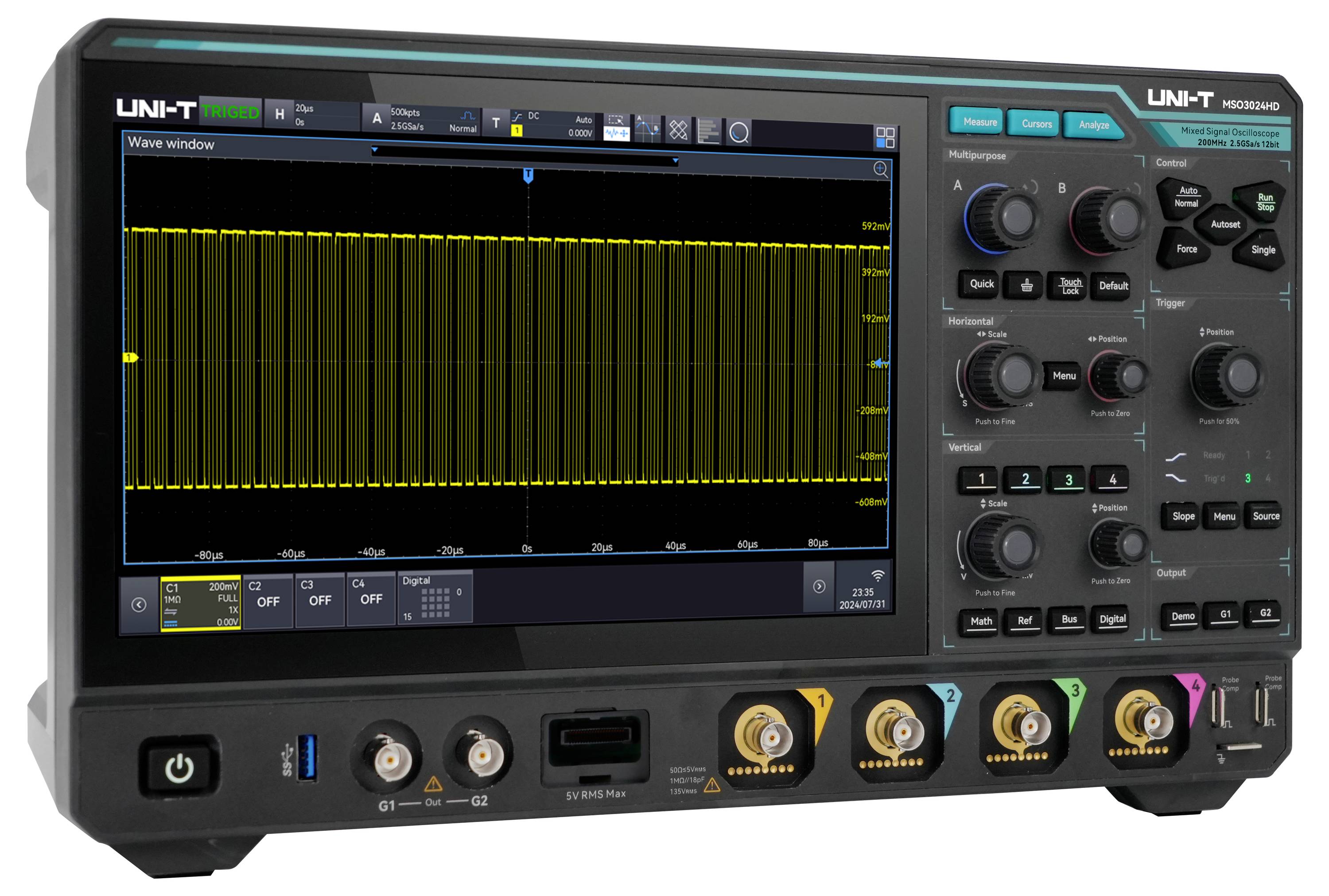

Výkonný osciloskop s vysokým rozlišením MSO3024HD s šířkou pásma až 200 MHz, rychlostí snímání 2,5 GSa/s, 4 analogovými a 16 digitálními kanály a hloubkou paměti až 500 Mpts. Díky exkluzivní technologii Ultrafosfor 3.0 dosahuje míra snímání ve tvaru křivky až 1.500.000 wfs/s se 256 stupni šedé. Nabízí inovativní digitální trigger systém s vysokou citlivostí a nízkou chvění a řadu analytických funkcí, jako je spektrální analýza, analýza výkonu, ERES, histogram, maskentest, Waveform - záznam, analýza protokolu a další. 10,1" kapacitní dotykový displej s možností ovládání více gesty v kombinaci s praktickými tlačítky pro rychlou volbu zajišťuje mimořádně intuitivní ovládání a optimalizovaný uživatelský zážitek.
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Provedení
- 16 bitové vysoké rozlišení: Kombinuje 12 bitový ADC s 4-bitovou ERES technologií pro efektivní rozlišení 16 bitů, díky čemuž jsou struktury signálu přesně zobrazeny a účinně potlačeny rušení.
- Ultra fosfor 3.0: Umožňuje rychlost záznamu vlnových průběhů až 1.500.000 000 wms/s v sekvenčním režimu s minimální dobou úmrtí kratší než 1 μs, ideální pro ideal sporadické anomálie signálu.
- Funkce 9 v 1 s: Integrovaný osciloskop, logický analyzátor, generátor funkcí/arbitrárních průběhů signálu, spektrální analyzátor, analyzátor protokolů, analyzátor výkonu, analyzátor Bode-Plot, velmi přesný čítač frekvencí a digitální voltmetr v jednom zařízení.
- Rozsáhlá analýza protokolu: Podporuje 12 běžných protokolů, včetně UART, I2c, SPI, CAN, CAN-FD, LIN, FLEXRAY, SENT, I2ZNAM, MIL-STD-1553, ARINC 429 a Manchester, s rychlým dekódování dat 200 M za méně než 1 sekundu.
- Funkce analýzy výkonu: Nabízí komplexní funkce, jako je analýza PSRR, analýza Closed Loop, vyhodnocení kvality proudu, harmonická a analýza zapínacího proudu pro vyhodnocení a optimalizaci systémové stability a energetické účinnosti.
- Zrychlený Maskenttest v reálném čase: Splňuje standard 6σ s trváním nižším než 1 sekunda, což umožňuje účinnou validaci kvality signálu.
Obsah balení
- 1x MSO3024HD (4CH, 200 MHz, 12 bitový High Definition osciloskop)
- 1x napájecí kabel
- 1x USB 3.0 datový kabel, 1 m, USB a-B.
- 2x pasivní sonda UT-P06
- 1x průchozí BNC kabel
- 1x BNC kabel s krokosvorkami (červený a černý)
- 1x prostředek proti zamlžení, 3 g
- 1x certifikát o kalibraci
- 1x bezpečnostní pokyny (vícejazyčné)
- 1x návod pro rychlé spuštění (v angličtině)
Doplňující informace
Digitální osciloskop: Standardní
Spektrální analyzátor: Standardní
Digitální voltmetr: Standardní
Velmi přesný čítač frekvence: Standardní
Analyzátor protokolů: Standardní - RS232/422/485/UART, I2c, SPI
Analyzátor protokolů: Volitelně - MSO3000HD-CAN, MSO3000HD-CANFD, MSO3000HD-LIN, MSO3000HD-Flex, MSO3000HD-SENT, HD AUDIO MSO3000HD, MSO3000HD-MIL1553, MSO3000HD-ARINC429, MSO3000HD-MECH
Logický analyzátor: Volitelně - 16 kanálový (hardwarový standard), použitelný s logickým analyzátorem UT-M15 (volitelný)
Generátor funkcí a arbitrárního generátoru vč. Analýzy Bode-Plot: Volitelný - MSO3000HD-AWG
Analýza výkonu: Volitelně - MSO3000HD-PWR
Upgrade šířky pásma: Volitelný - MSO3000HD-BW3M5T5M
Upgrade šířky pásma: Volitelně - MSO3000HD-BW2MT3M5
Upgrade šířky pásma: Volitelně - MSO3000HD-BW2MT5M
