Uni-T MSO1254HD-S digitální osciloskop, analogový osciloskop 250 MHz, 2.5 GSa/s, 100 Mpts, 12 Bit, mixovaný signál (MSO)

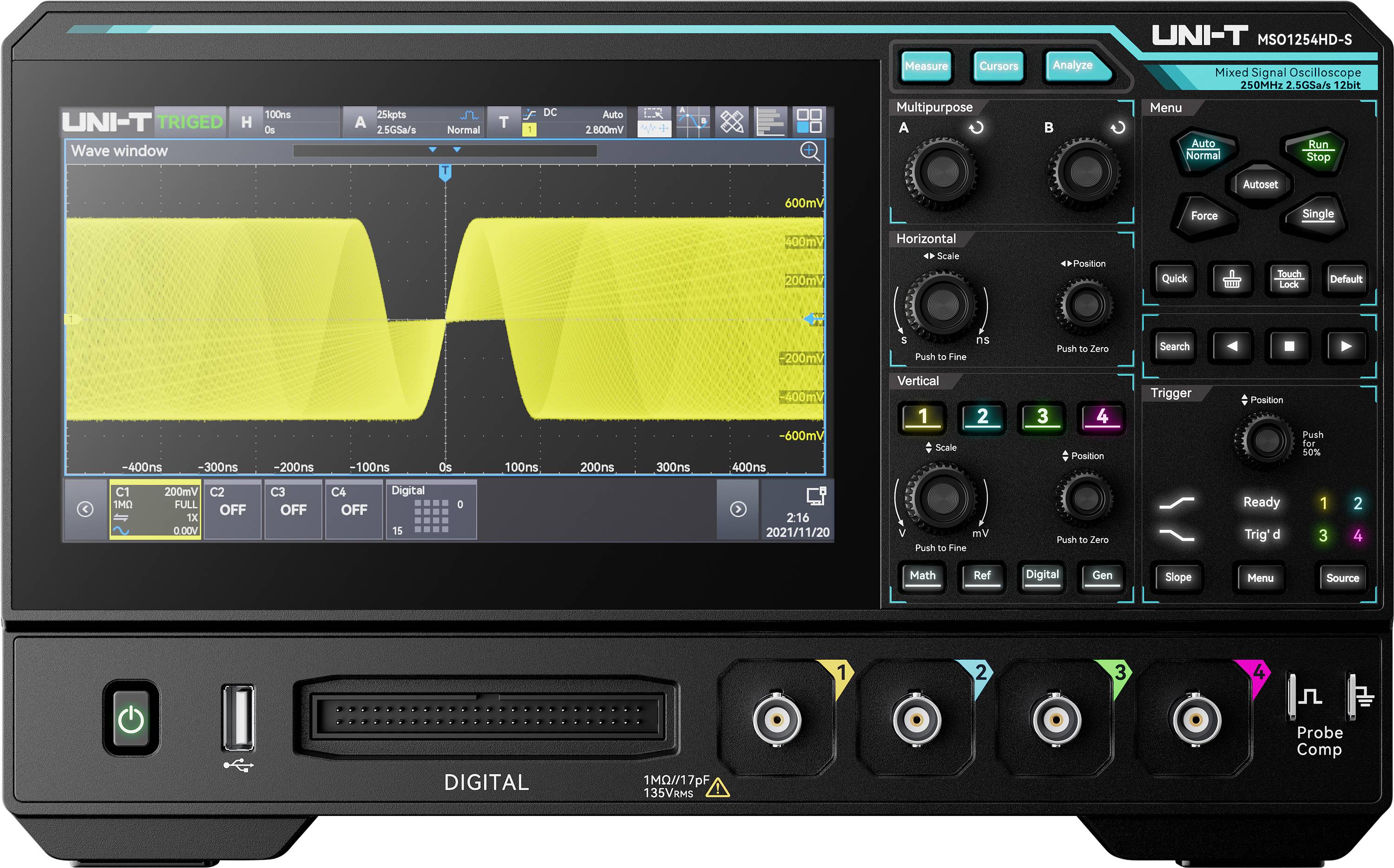

Přední panel digitálního osciloskopu UNI-T zobrazující obdélníkový signál na displeji s ovládacími knoflíky a vstupními porty níže.

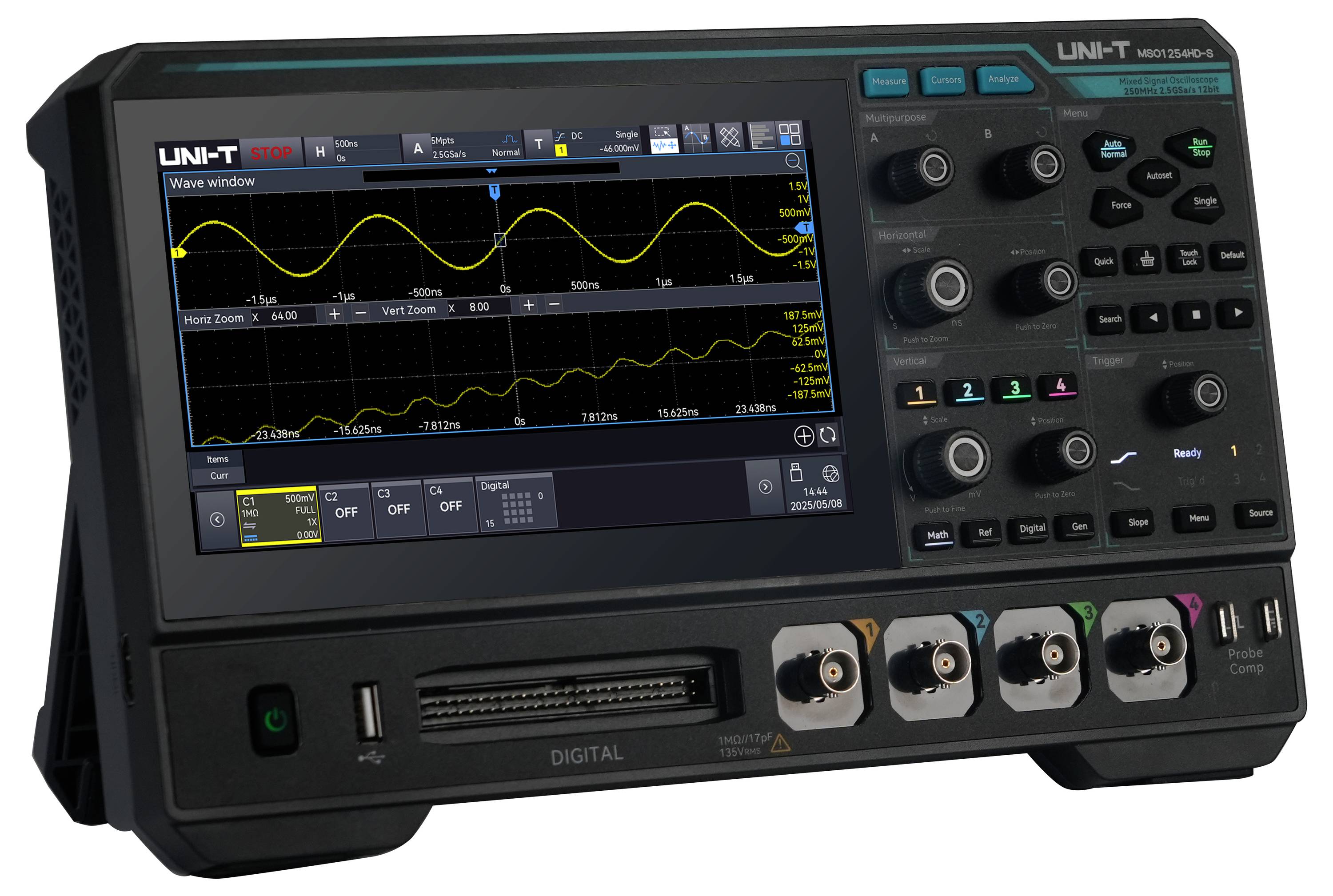

Uni-T MSO1254HD-S digitální osciloskop, analogový osciloskop 250 MHz, 2.5 GSa/s, 100 Mpts, 12 Bit, mixovaný signál (MSO)-1

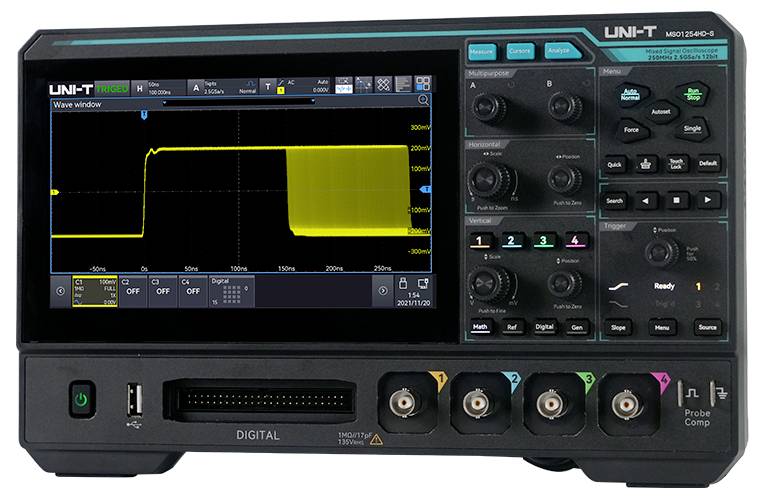

Uni-T MSO1254HD-S digitální osciloskop, analogový osciloskop 250 MHz, 2.5 GSa/s, 100 Mpts, 12 Bit, mixovaný signál (MSO)-2

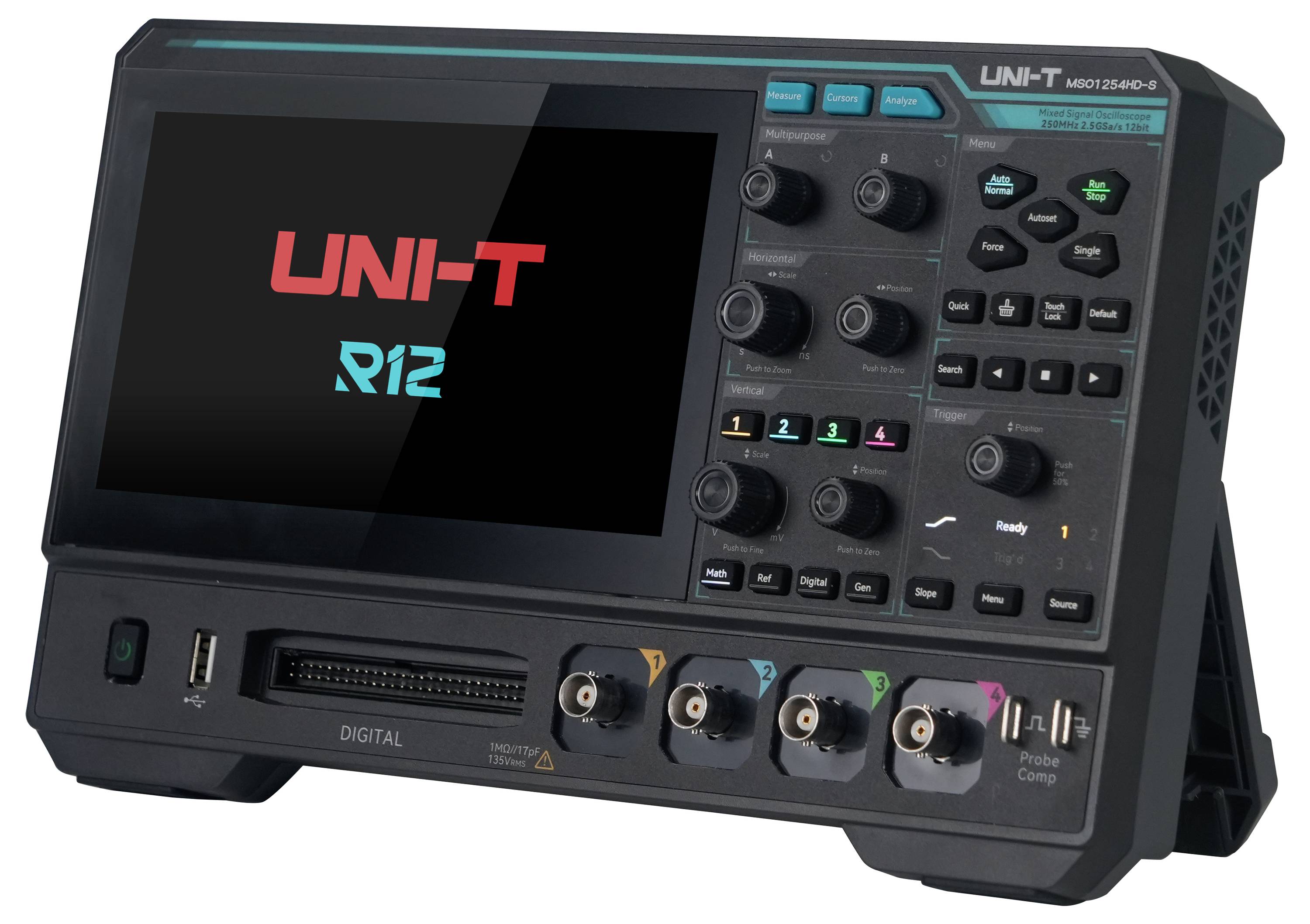

Uni-T MSO1254HD-S digitální osciloskop, analogový osciloskop 250 MHz, 2.5 GSa/s, 100 Mpts, 12 Bit, mixovaný signál (MSO)-3

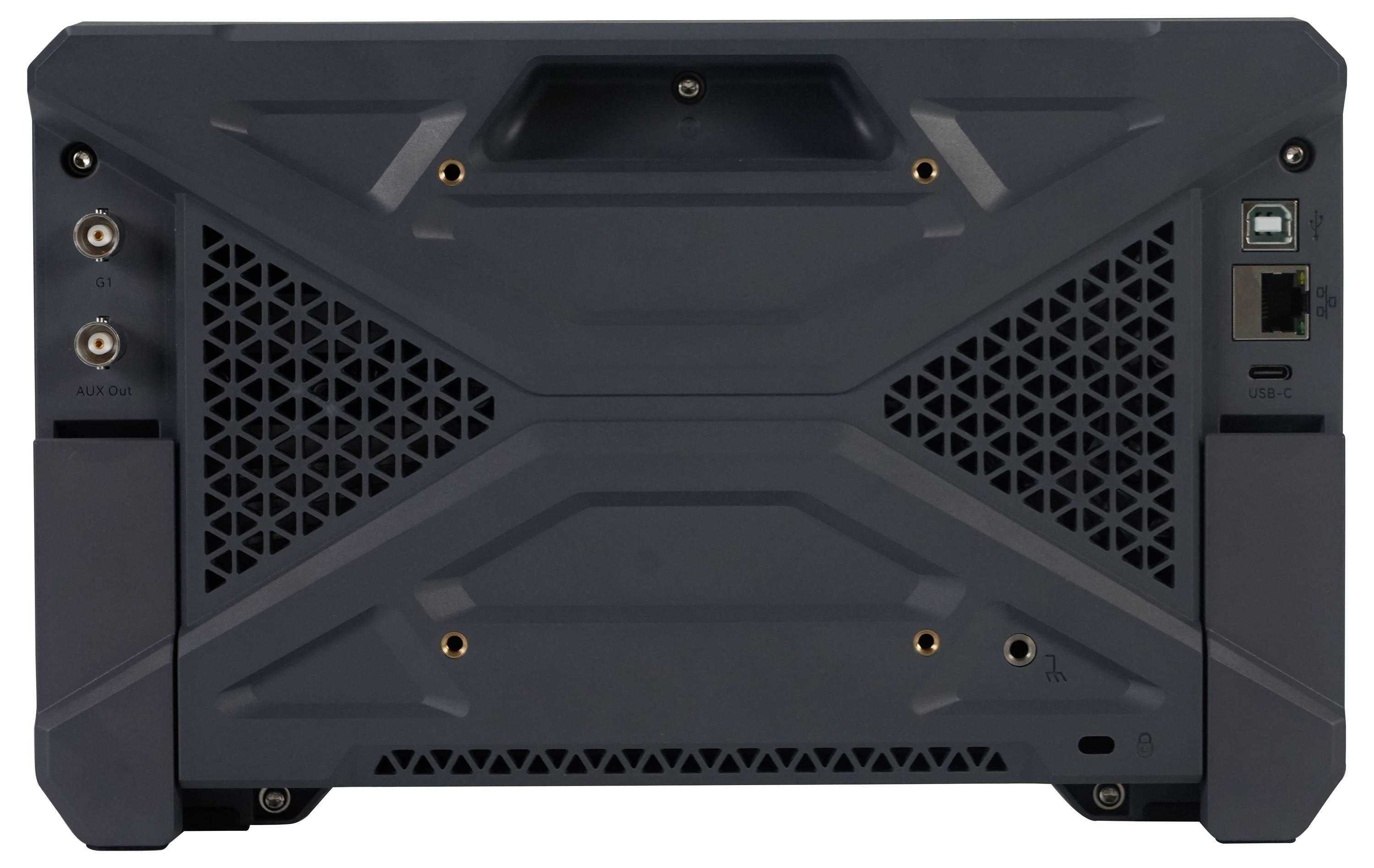

Uni-T MSO1254HD-S digitální osciloskop, analogový osciloskop 250 MHz, 2.5 GSa/s, 100 Mpts, 12 Bit, mixovaný signál (MSO)-4

Uni-T MSO1254HD-S digitální osciloskop, analogový osciloskop 250 MHz, 2.5 GSa/s, 100 Mpts, 12 Bit, mixovaný signál (MSO)-5

Uni-T MSO1254HD-S digitální osciloskop, analogový osciloskop 250 MHz, 2.5 GSa/s, 100 Mpts, 12 Bit, mixovaný signál (MSO)-6

1/7

Datasheety: (PDF)

Není k dispozici

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Celková cena (21 238,84 Kč / kus)

21 238,84 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Osciloskop s vysokým rozlišením UNI-T MSO1254HD-s

250 MHz
Počet analogových vstupů 4

Technické parametry

Integrovaný generátor funkcí 25 MHz (sinus, obdélník, rampa, puls, šum, DC, arbitrární)
9 v 1 integrovaný přístroj (osciloskop, logický analyzátor, generátor funkcí, spektrální analyzátor, digitální voltmetr, frekvenční čítač, analyzátor protokolů, analyzátor Bode-Plot, analyzátor výkonu)

Kategorie produktu: digitální osciloskop

Šířka pásma: 250 MHz

Vzorkovací frekvence na kanál: 2.5 GSa/s

Rozlišení: 12 Bit

Velikost obrazovky: 7 palec

Vlastnosti osciloskopu: mixovaný signál (MSO)
generátor funkcí
spektrální analyzátor

Časová základna: 2 ns/dílek až 1 ks/dílek

Počet analogových vstupů: 4

: bez certifikátu

Kategorie měření: CAT II

Vertikální vychylování: 500 µv/div až 10 v/div

Vstupní impedance: 1 MΩ

Vstupní spojení: DC, AC, GND

Vstupní napětí: 400 V

Napájení: 12 V

Rozm.: (d x š x v) 49 x 282 x 175 mm

Hmotnost: 1.56 kg

Počet digitálních vstupů max.: 16

Displej: 1 024 x 600 Pixel

Možnost kalibrace: Podporuje automatickou samokalibraci (analogová a digitální)

Šířka: 282 mm

V: 175 mm

Délka: 49 mm

Rozhraní: hostitelský port USB
LAN
USB zařízení
HDMI
BNC

Hloubka paměti na kanál (Mpts): 100 Mpts

Typ: MSO1254HD-S

Ke stažení

List technických údajů

List technických údajů 3757367 Uni-T MSO1254HD-S digitální osciloskop, analogový osciloskop 250 MHz, 2.5 GSa/s, 100 Mpts, 12 Bit, mixovaný signál (MSO)

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3757367 Uni-T MSO1254HD-S digitální osciloskop, analogový osciloskop 250 MHz, 2.5 GSa/s, 100 Mpts, 12 Bit, mixovaný signál (MSO)

Popis

Osciloskop s vysokým rozlišením MSO1254HD-s nabízí maximální šířku pásma 250 MHz a maximální vzorkovací rychlost 2,5 GSa/s. Je vybaven 4 analogovými kanály, 16 digitálními kanály a 1 výstupním signálem s integrovaným 25 MHz funkčním a arbitrárním generátorem průběhu signálu. Hloubka paměti činí až 100 Mpts. MSO1254HD-s používá exkluzivní technologii Ultra fosfor 3.0. maximum waveform capture rate of up to 200,000 wfms/s (1,000,000 wfms/s v sekvenční režimu) se 256 stupni šedé. Kromě toho disponuje inovativním digitálním spouštěcím systémem s vysokou citlivostí spouštění a nízkou chvění.

Tento text byl přeložen strojově.

Provedení

Moderní a kompaktní design: Tenký, oboustranný design s rozměry 28,2 × 17,5 × 4,9 cm.
Napájení typu C: Provoz je možný přes USB typ C, a to i s externí powerbankou pro mobilní použití.
Vysoké rozlišení 16 bitů (ERES): 12 bitový a/D převodník s dodatečným ERES rozšířením pro vyšší přesnost měření a nižší hladinu šumu.
Univerzální funkce 9 v 1: Integrovaný osciloskop, logický analyzátor, generátor funkcí/arbitrárního signálu, spektrální analyzátor, analyzátor protokolů, analýza výkonu, Bode-Plot-analýza, měřič kmitočtu a digitální voltmetr.
Ultra fosfor 3.0: Podporuje vysokou zpracovatelskou rychlost až 20 Gbps a rychlost detekce vlnových průběhů až 200.000 000 wfs/s a 1.000.000 000 wfms/s v sekvenčním režimu.
56 automatických funkcí měření: Měření parametrů se zobrazením statistik a trendů pro komplexní analýzu signálu.
Spouštění a dekódování protokolů: Podporuje UART, I2c, SPI, CAN, CAN-FD, LIN a audio.
Rozšířené FFT spektrální analýza: FFT s až 1 Mpts, zobrazení vodopádu a funkce markeru pro spektrální analýzu.
Analýza výkonu: Podporuje vstupní, spínací a výstupní analýzu, jako je kvalita výkonu, harmonický, spínací proud, spínací ztráty, účinnost a žebrování.

Obsah balení

MSO1254HD-s x 1
Napájecí kabel x 1
USB2.0 kabel x 1
Pasivní měřicí sondy (300 MHz) x4

Doplňující informace

Další modely

MSO115HD-s: Šířka pásma 150 MHz, 4 analogové kanály, 16 digitálních kanálů a 1 výstupní kanál signálu s integrovaným 25 MHz generátorem funkcí/arbitrárních Waveformních signálů
