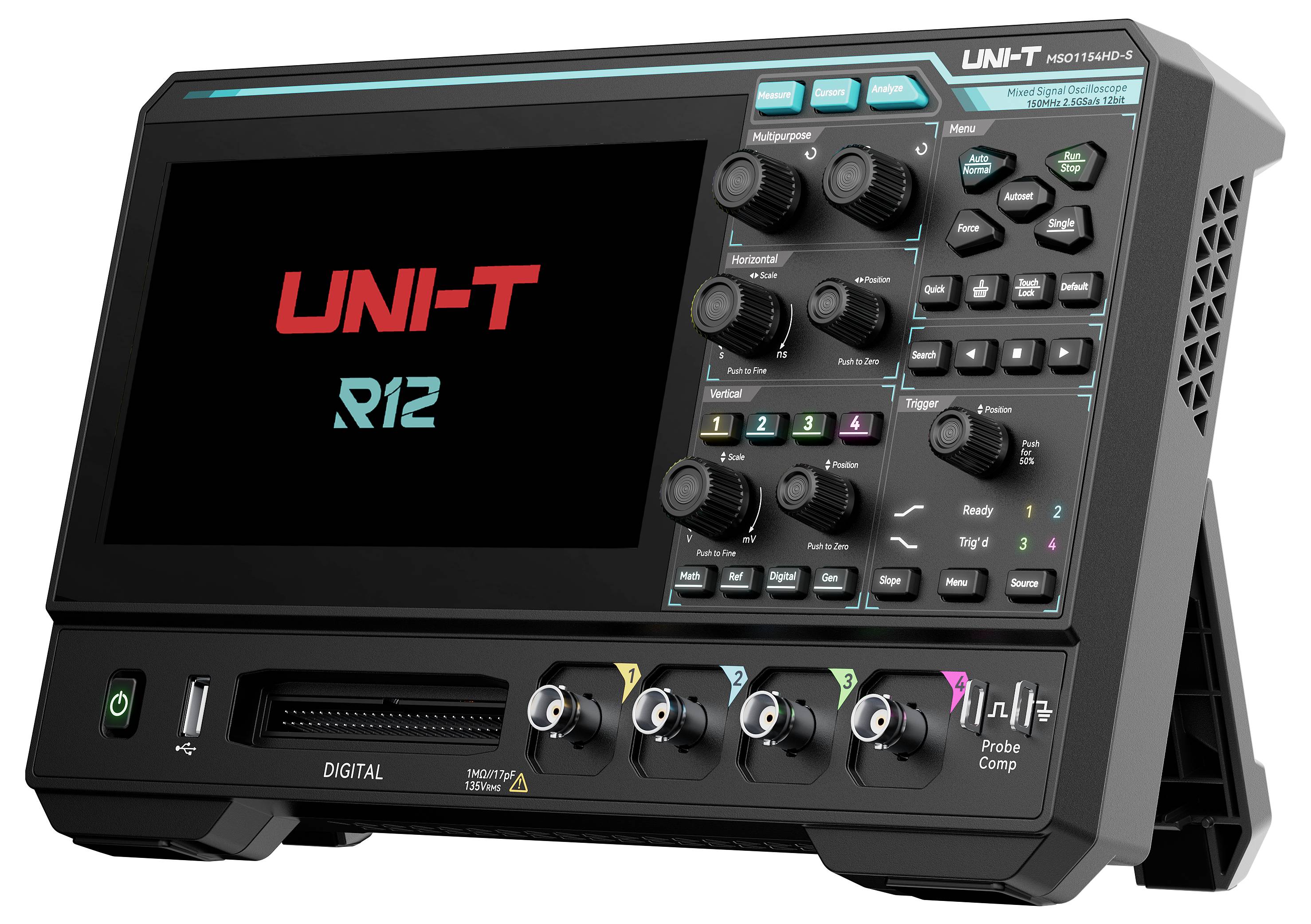

Uni-T MSO1154HD-S digitální osciloskop, analogový osciloskop 150 MHz, 2 GSa/s, 200 Mpts, 12 Bit, mixovaný signál (MSO),

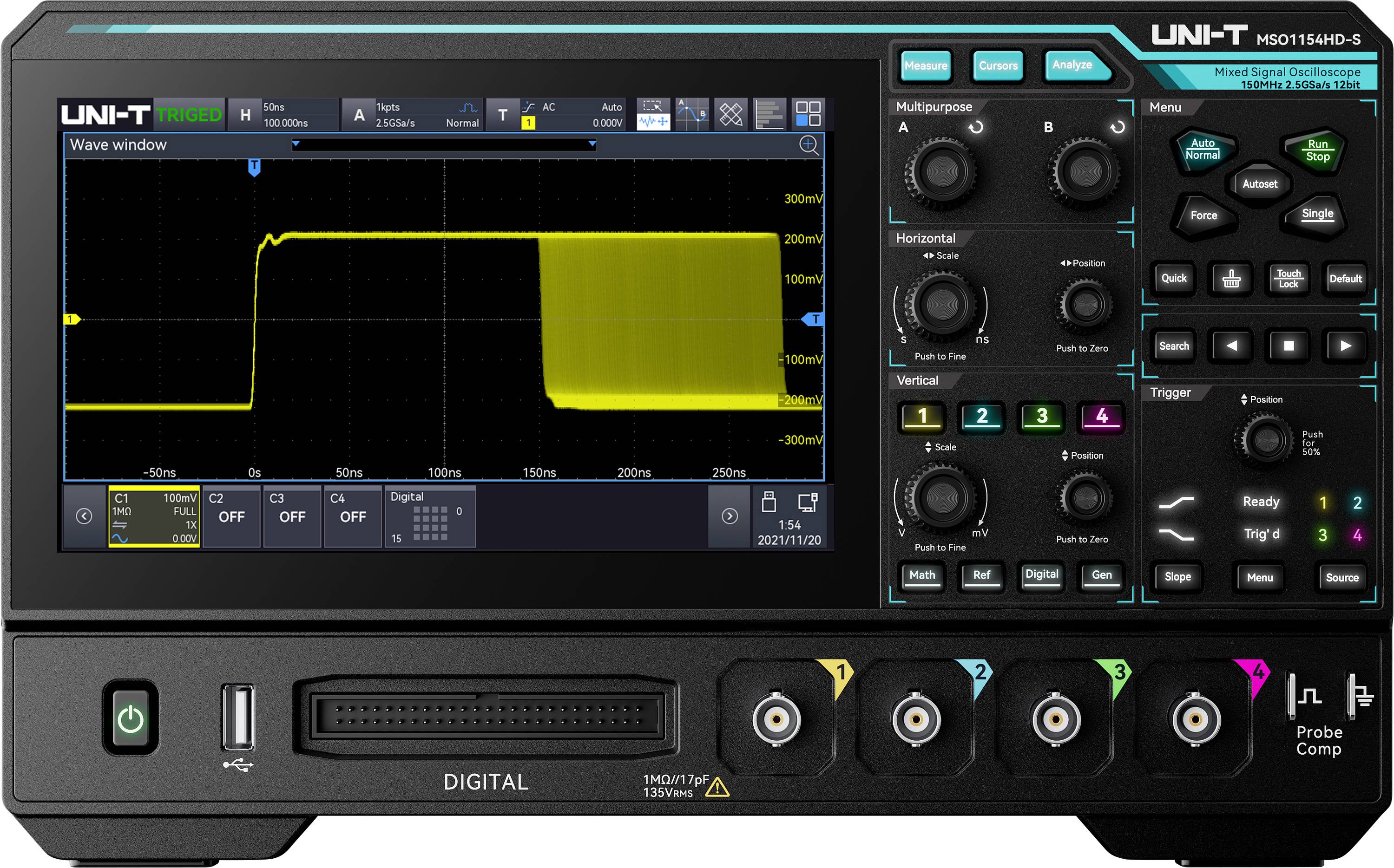

Přední panel digitálního osciloskopu UNI-T zobrazující žlutou stopy pravoúhlého signálu na displeji s tlačítky, regulačními prvky, vstupními porty a terminály pro kalibraci sondy níže.

Uni-T MSO1154HD-S digitální osciloskop, analogový osciloskop 150 MHz, 2 GSa/s, 200 Mpts, 12 Bit, mixovaný signál (MSO), -1

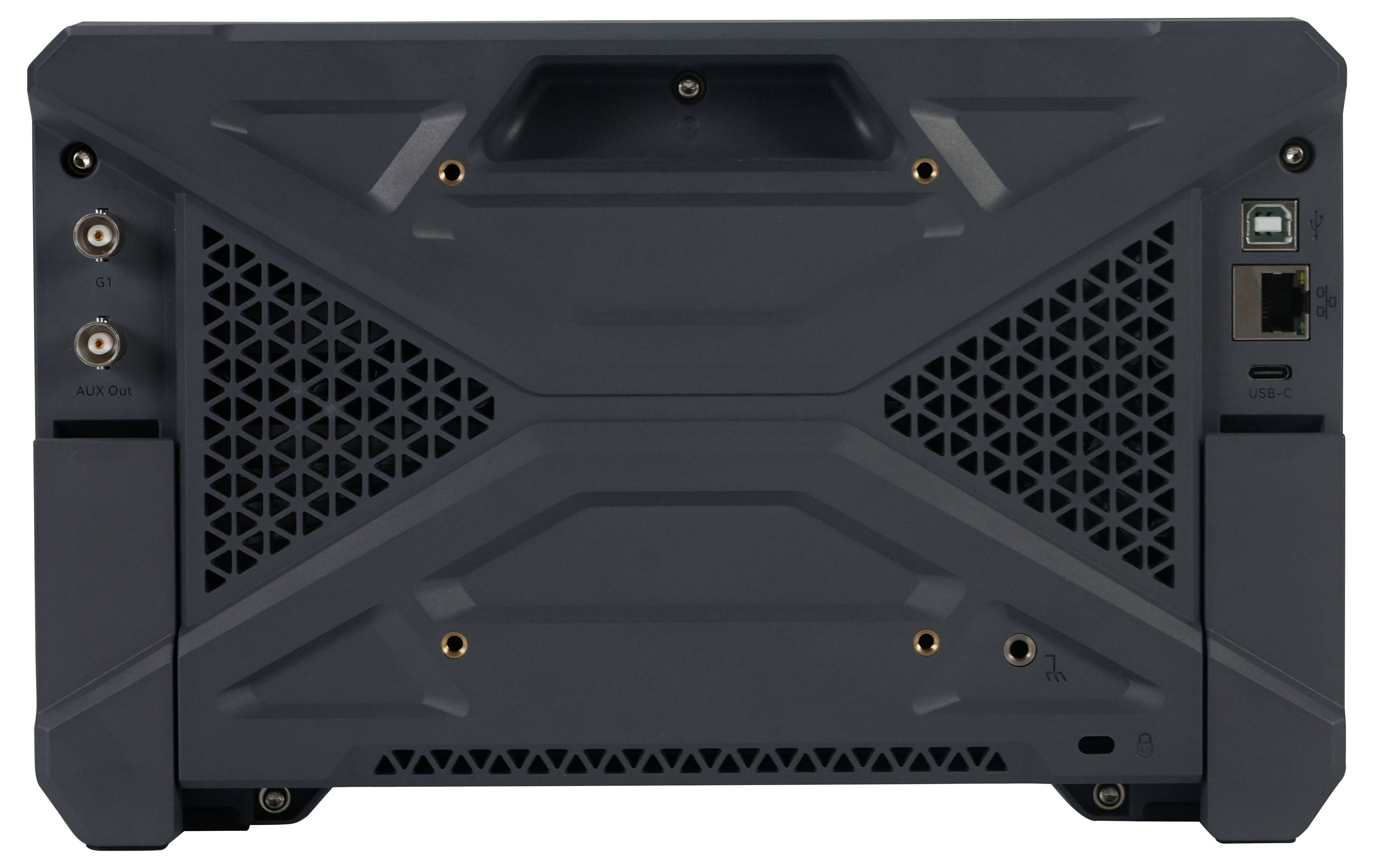

Uni-T MSO1154HD-S digitální osciloskop, analogový osciloskop 150 MHz, 2 GSa/s, 200 Mpts, 12 Bit, mixovaný signál (MSO), -2

1/3

Datasheety: (PDF)

Doručení: Po 12. 10.

5 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (18 202,48 Kč / kus)

18 202,48 Kč

Bez DPH.

Doprava zdarma

Už jen 5 Ks skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Osciloskop UNI-T s vysokým rozlišením MSO115HD-S.

150 MHz
Počet analogových vstupů 4

Technické parametry

Integrace 9 v 1: Osciloskop, logický analyzátor, generátor funkcí (Gen), spektrální analyzátor, digitální voltmetr (DVM), frekvenční čítač, analyzátor protokolů, analyzátor výkonu Bode-Plot

Kategorie produktu: digitální osciloskop

Šířka pásma: 150 MHz

Vzorkovací frekvence na kanál: 2 GSa/s

Rozlišení: 12 Bit

Velikost obrazovky: 10,1 palec

Vlastnosti osciloskopu: mixovaný signál (MSO)
generátor funkcí
spektrální analyzátor

Časová základna: 1 ns/div až 1000 s/div

Počet analogových vstupů: 4

: bez certifikátu

Kategorie měření: CAT I
CAT II

Vertikální vychylování: 1 mV/dílek - 20 V/dílek

Vstupní impedance: 1 MΩ

Vstupní spojení: DC, AC, GND

Vstupní napětí: 1 mV/dílek - 20 V/dílek

Napájení: 100 - 240 V/AC

Rozm.: (d x š x v) 123 x 365 x 191 mm

Hmotnost: 4.1 kg

Počet digitálních vstupů max.: 16

Displej: 1 024 x 600 Pixel

Možnost kalibrace: Podporuje automatickou samokalibraci (analogová a digitální)

Šířka: 365 mm

V: 191 mm

Délka: 123 mm

Rozhraní: hostitelský port USB
USB zařízení
LAN
HDMI
BNC

Hloubka paměti na kanál (Mpts): 200 Mpts

Typ: MSO1154HD-S

Ke stažení

List technických údajů

List technických údajů 3757368 Uni-T MSO1154HD-S digitální osciloskop, analogový osciloskop 150 MHz, 2 GSa/s, 200 Mpts, 12 Bit, mixovaný signál (MSO),

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3757368 Uni-T MSO1154HD-S digitální osciloskop, analogový osciloskop 150 MHz, 2 GSa/s, 200 Mpts, 12 Bit, mixovaný signál (MSO),

Popis

Osciloskop s vysokým rozlišením MSO1154HD-s nabízí maximální šířku pásma 150 MHz a maximální vzorkovací rychlost 2,5 GSa/s. Je vybaven 4 analogovými kanály, 16 digitálními kanály a 1 výstupním signálem s integrovaným 25 MHz funkčním a arbitrárním generátorem průběhu signálu. Hloubka paměti činí až 100 Mpts. MSO115HD-s používá exkluzivní technologii Ultra fosfor 3.0. maximum waveform capture rate of up to 200,000 wfms/s (1,000,000 wfms/s v sekvenční režimu) se 256 stupni šedé. Kromě toho disponuje inovativním digitálním spouštěcím systémem s vysokou citlivostí spouštění a nízkou chvění.

Tento text byl přeložen strojově.

Provedení

Moderní a kompaktní design: Tenký, oboustranný design s rozměry 28,2 × 17,5 × 4,9 cm.
Napájení typu C: Provoz je možný přes USB typ C, a to i s externí powerbankou pro mobilní použití.
Vysoké rozlišení 16 bitů (ERES): 12 bitový a/D převodník s dodatečným ERES rozšířením pro vyšší přesnost měření a nižší hladinu šumu.
Univerzální funkce 9 v 1: Integrovaný osciloskop, logický analyzátor, generátor funkcí/arbitrárního signálu, spektrální analyzátor, analyzátor protokolů, analýza výkonu, Bode-Plot-analýza, měřič kmitočtu a digitální voltmetr.
Ultra fosfor 3.0: Podporuje vysokou zpracovatelskou rychlost až 20 Gbps a rychlost detekce vlnových průběhů až 200.000 000 wfs/s a 1.000.000 000 wfms/s v sekvenčním režimu.
56 automatických funkcí měření: Měření parametrů se zobrazením statistik a trendů pro komplexní analýzu signálu.
Spouštění a dekódování protokolů: Podporuje UART, I2c, SPI, CAN, CAN-FD, LIN a audio.
Rozšířené FFT spektrální analýza: FFT s až 1 Mpts, zobrazení vodopádu a funkce markeru pro spektrální analýzu.
Analýza výkonu: Podporuje vstupní, spínací a výstupní analýzu, jako je kvalita výkonu, harmonický, spínací proud, spínací ztráty, účinnost a žebrování.

Obsah balení

MSO115HD-s x 1
Napájecí kabel x 1
USB2.0 kabel x 1
Pasivní měřicí sondy (200 MHz) x4

Doplňující informace

Další modely

-MSO1254HD-s: Šířka pásma 250 MHz, 4 analogové kanály, 16 digitálních kanálů a 1 výstupní kanál signálu s integrovaným 25 MHz generátorem funkcí/arbitrárních Waveformních signálů
