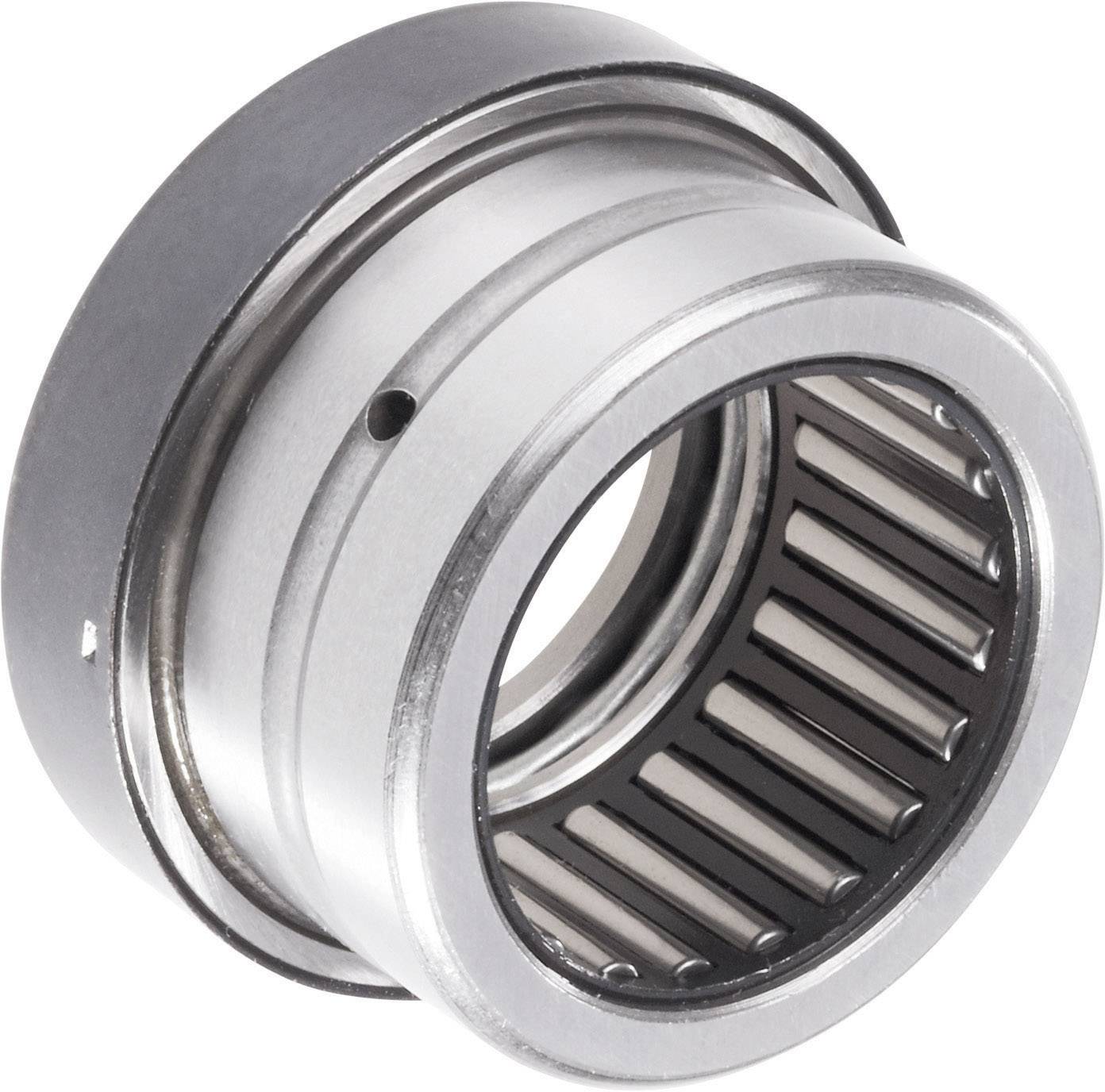

UBC Bearing NKXR 17 Z válečkové ložisko Ø otvoru 17 mm vnější Ø 31.2 mm počet otáček (max.) 8400 ot./min
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
válečkové ložisko
Vnější Ø
31.2 mm
Ø otvoru
17 mm
Typ
NKXR 17 Z
Číslo výrobce
NKXR 17 Z
Počet
Celková cena (442,15 Kč / kus)
442,15 Kč
Bez DPH.
Už jen 4 Ks skladem!
Technické parametry
- Typ
NKXR 17 Z
- Kategorie produktu
válečkové ložisko
- Číslo výrobce
NKXR 17 Z
- Provedení (kuličkové ložisko)
NKXR
- Vnější Ø
31.2 mm
- Ø otvoru
17 mm
- Dynamická nosnost axiální
15900 N
- Dynamická nosnost radiální
13500 N
- Statická axiální únosnost
33500 N
- Statická radiální únosnost
15000 N
- Max. počet otáček
8400 ot./min
- Vlastnosti
jednostranný krycí kotouč
- Rozměry
(dw/Fw x D2 x D x C x C1 x C2) 17 x 31,2 x 26 x 25 x 9 x 8 mm
- Rozm.
(dw/Fw x D2 x D x C x C1 x C2) 17 x 31,2 x 26 x 25 x 9 x 8 mm
Ke stažení
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 199906 UBC Bearing NKXR 17 Z válečkové ložisko Ø otvoru 17 mm vnější Ø 31.2 mm počet otáček (max.) 8400 ot./min
Popis
Válečková ložiska s klecí jsou jednotky složené z masivních vnějších a vnitřních kroužků a věnců s válečky. Vnější kroužky mají buď oboustranně pevné vodicí příruby nebo jsou bez vodicích přírub, vnitřní kroužky jsou k dispozici v různých provedeních:
Jednořadá:
· N = vnitřní kroužek se 2 vodicími přírubami, vnější kroužek bez vodicích přírub
· NU = vnitřní kroužek bez vodicích přírub
· NJ = vnitřní kroužek má 1 vodicí přírubu
· NUP = vnitřní kroužek má 1 pevnou vodicí přírubu a jednu volnou přírubu
Dvouřadá:
· NN = dvouřadé válečkové ložisko
· NNU = dvouřadé válečkové ložisko
Klec brání vzájemnému styku válečků při odvalování. Válečková ložiska jsou velmi tuhá, vyznačují se vysokou radiální zatížitelností a díky kleci jsou vhodná pro vyšší počty otáček. Kromě toho jsou rozebíratelná, což usnadňuje montáž a demontáž. Oba ložiskové kroužky tím mohou získat pevné uchycení.
Různá provedení ložisek jsou označena pomocí tzv. doplňkových znaků:
· C3, C4 = třída vnitřní vůle ložiska
· E = zesílené provedení
· EX = zesílené provedení
· M1 = masivní mosazná klec, dvoudílná, vedená válečky
· M1A = masivní mosazná klec, dvoudílná, vedená přírubou na vnějším kroužku
· TVP2 = masivní plastová klec
· JP3 = klec lisovaná z ocelového plechu
Jednořadá:
· N = vnitřní kroužek se 2 vodicími přírubami, vnější kroužek bez vodicích přírub
· NU = vnitřní kroužek bez vodicích přírub
· NJ = vnitřní kroužek má 1 vodicí přírubu
· NUP = vnitřní kroužek má 1 pevnou vodicí přírubu a jednu volnou přírubu
Dvouřadá:
· NN = dvouřadé válečkové ložisko
· NNU = dvouřadé válečkové ložisko
Klec brání vzájemnému styku válečků při odvalování. Válečková ložiska jsou velmi tuhá, vyznačují se vysokou radiální zatížitelností a díky kleci jsou vhodná pro vyšší počty otáček. Kromě toho jsou rozebíratelná, což usnadňuje montáž a demontáž. Oba ložiskové kroužky tím mohou získat pevné uchycení.
Různá provedení ložisek jsou označena pomocí tzv. doplňkových znaků:
· C3, C4 = třída vnitřní vůle ložiska
· E = zesílené provedení
· EX = zesílené provedení
· M1 = masivní mosazná klec, dvoudílná, vedená válečky
· M1A = masivní mosazná klec, dvoudílná, vedená přírubou na vnějším kroužku
· TVP2 = masivní plastová klec
· JP3 = klec lisovaná z ocelového plechu
