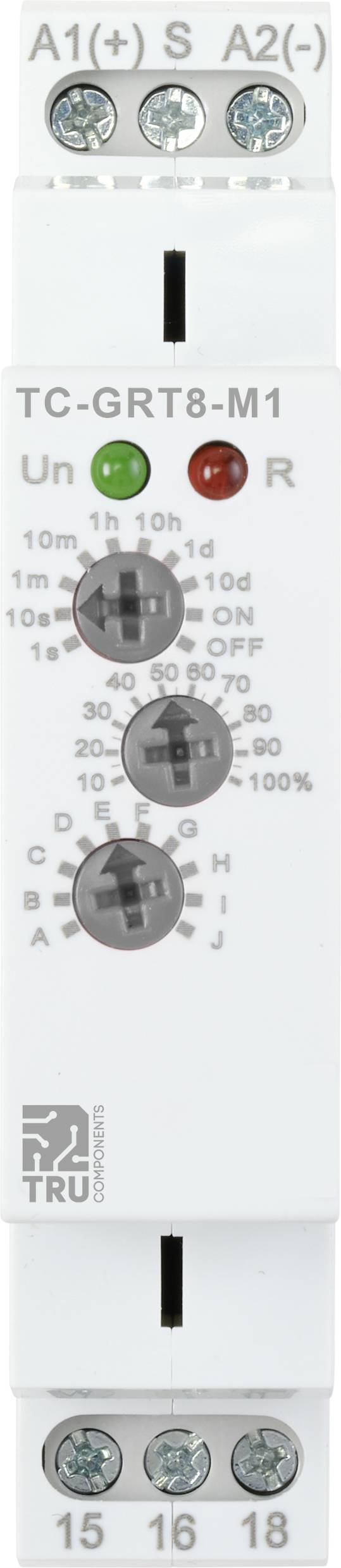

Spínací hodiny s kontrolkami a několika možnostmi nastavení časového intervalu a funkce.

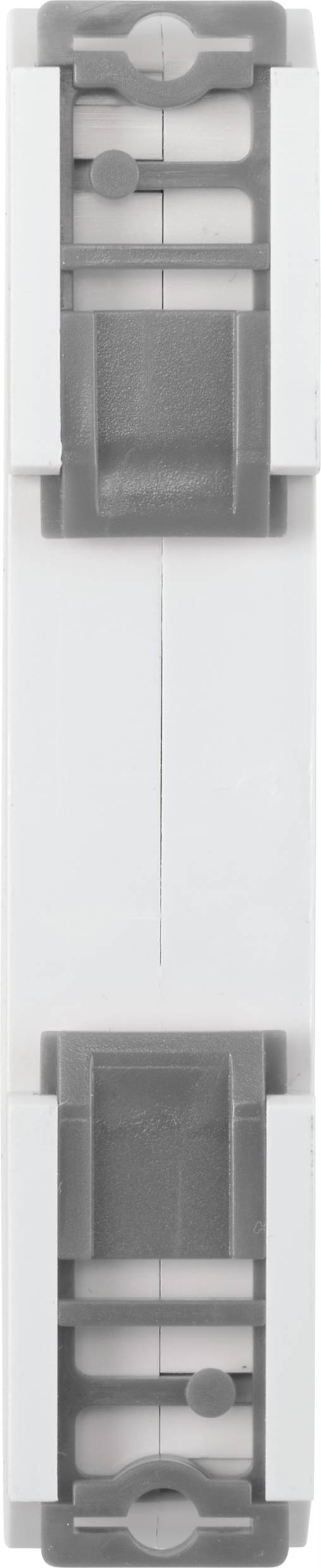

Obdélníkový plastový adaptér v šedé a bílé barvě, pravděpodobně určený pro technické nebo elektrické použití.

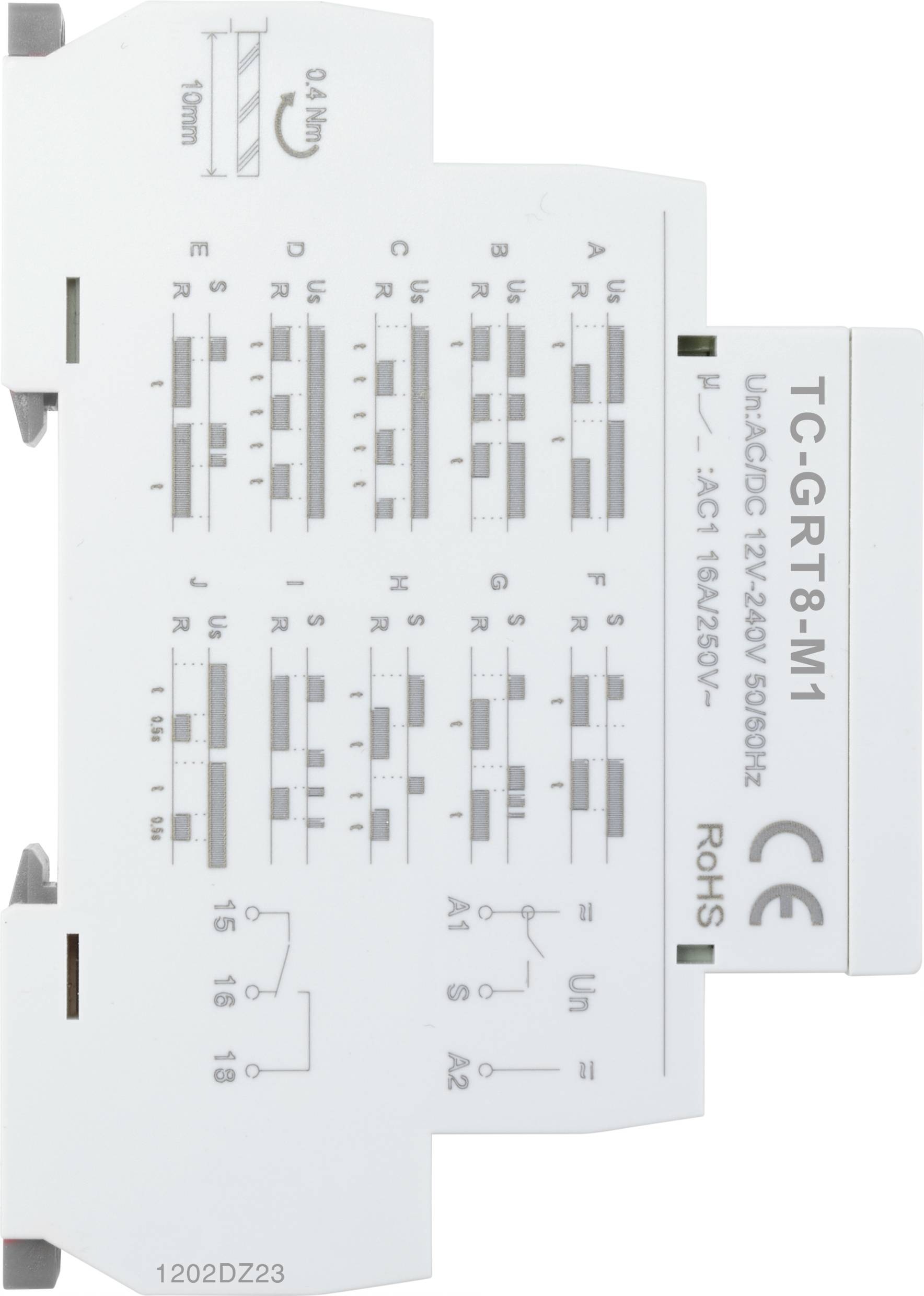

Spínací relé s typovým označením TC-GRT8-M1 zobrazuje elektrická schémata a technické specifikace pro připojení.

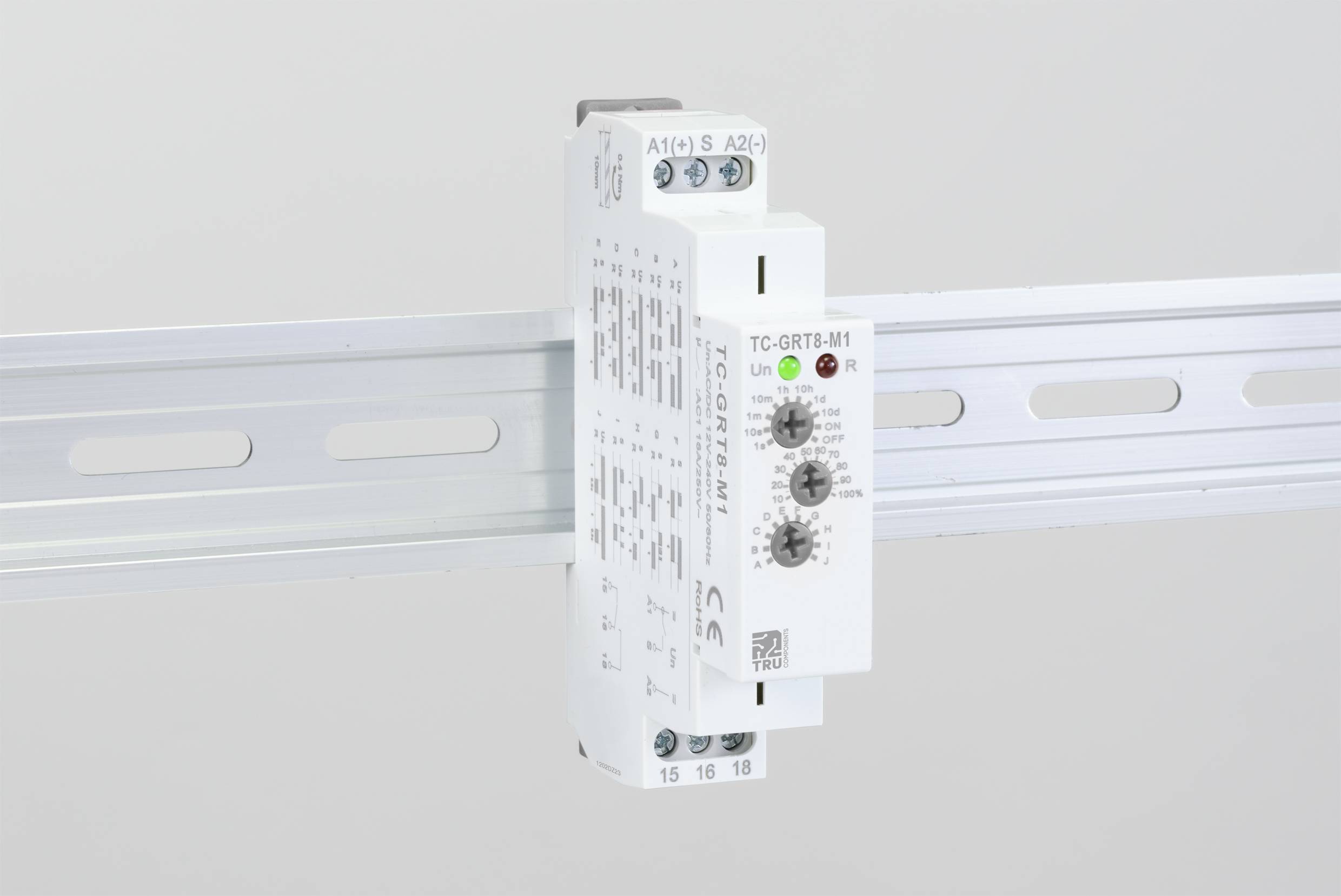

Elektronické zařízení s otočnými potenciometry je namontováno na DIN liště. Má LED indikátory a technické štítky.

1/5

Kategorie produktu

časové relé

Provedení

multifunkční

Funkce

Zpožděné zapnutí

zpožděný návrat přes ZAP signál startovacího kontaktu

Zpožděný rozběh a návrat

cyklické, VYP start

cyklické

zpožděný návrat s pomocným napětím

Impuls

Kontrola impulzu

Provozní napětí

12 V/AC

240 V/AC

Min. provozní napětí

12 V/AC

12 V/DC

Datasheety: (PDF)

3791 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (549,59 Kč / kus)

Kč

Nahlásit právní incident

Technické parametry

Kategorie produktu: časové relé

Typ: TC-9963308

Provedení: multifunkční

Připojení: šroubová svorka

Funkce: Zpožděné zapnutí
zpožděný návrat přes ZAP signál startovacího kontaktu
Zpožděný rozběh a návrat
cyklické, VYP start
cyklické
zpožděný návrat s pomocným napětím
Impuls
Kontrola impulzu

Provozní napětí: 12 V/AC
240 V/AC

Min. provozní napětí: 12 V/AC
12 V/DC

Provozní napětí max.: 240 V/DC
240 V/AC

Provozní napětí: 12, 12 - 240, 240 V/DC, V/AC

Typ kontaktu: 1 přepínací kontakt

Materiál kontaktu: AgSnO

Spínací napětí (max.): 250 V/AC

Spínací proud (max.): 16 A

Max. spínací výkon: 4000 VA

Časový rozsah (min.): 1 s

Časový rozsah (max.): 10 dny

Časový rozsah: 1 s
10 s
1 min
10 min
1 h
10 h
1 d
10 d

Min. teplota: -20 °C

Max. teplota: +55 °C

: IP20

Délka: 90 mm

Šířka: 64 mm

V: 18 mm

Rozm.: (d x š x v) 90 x 64 x 18 mm

Obsah: 1 ks

Splňuje RoHS: ano

Typ obalu: Obal neobsahující plasty

Ke stažení

List technických údajů

List technických údajů 2490827 TRU COMPONENTS TC-9963308 časové relé, 1 s - 10 dny, 250 V/AC, 16 A, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2490827 TRU COMPONENTS TC-9963308 časové relé, 1 s - 10 dny, 250 V/AC, 16 A, 1 ks

Prohlášení o shodě

Prohlášení o shodě 2490827 TRU COMPONENTS TC-9963308 časové relé, 1 s - 10 dny, 250 V/AC, 16 A, 1 ks

Popis

Provedení

10 funkcí
5 režimy zpoždění s řízením napájení (a, B, C, D, J)
4 režimy zpoždění s řízením signálu (E, F, G, H)
1 zpožďovací režim s impulzem (I)
Otočný spínač pro nastavení funkcí a časových rozsahů.
Široký rozsah nastavení času (0,1 s - 10 dní)
Stav relé je indikován pomocí LED.
1 modul (18 mm), montáž na DIN lištu.
Funkce: Zpoždění zapnutí (proud zapnuto), interval (proud zapnuto), opakování cyklu (spustí se), opakování cyklus (spustí se vypnuto), zpoždění vypnutí (s Break), Single shot, Single shot - fázové úsek (nelze znovu rozpojit), zpoždění zapnutí/vypnutí, samodržné relé, impulzní snímač
