TRU COMPONENTS TC-9072556 motor 1 ks

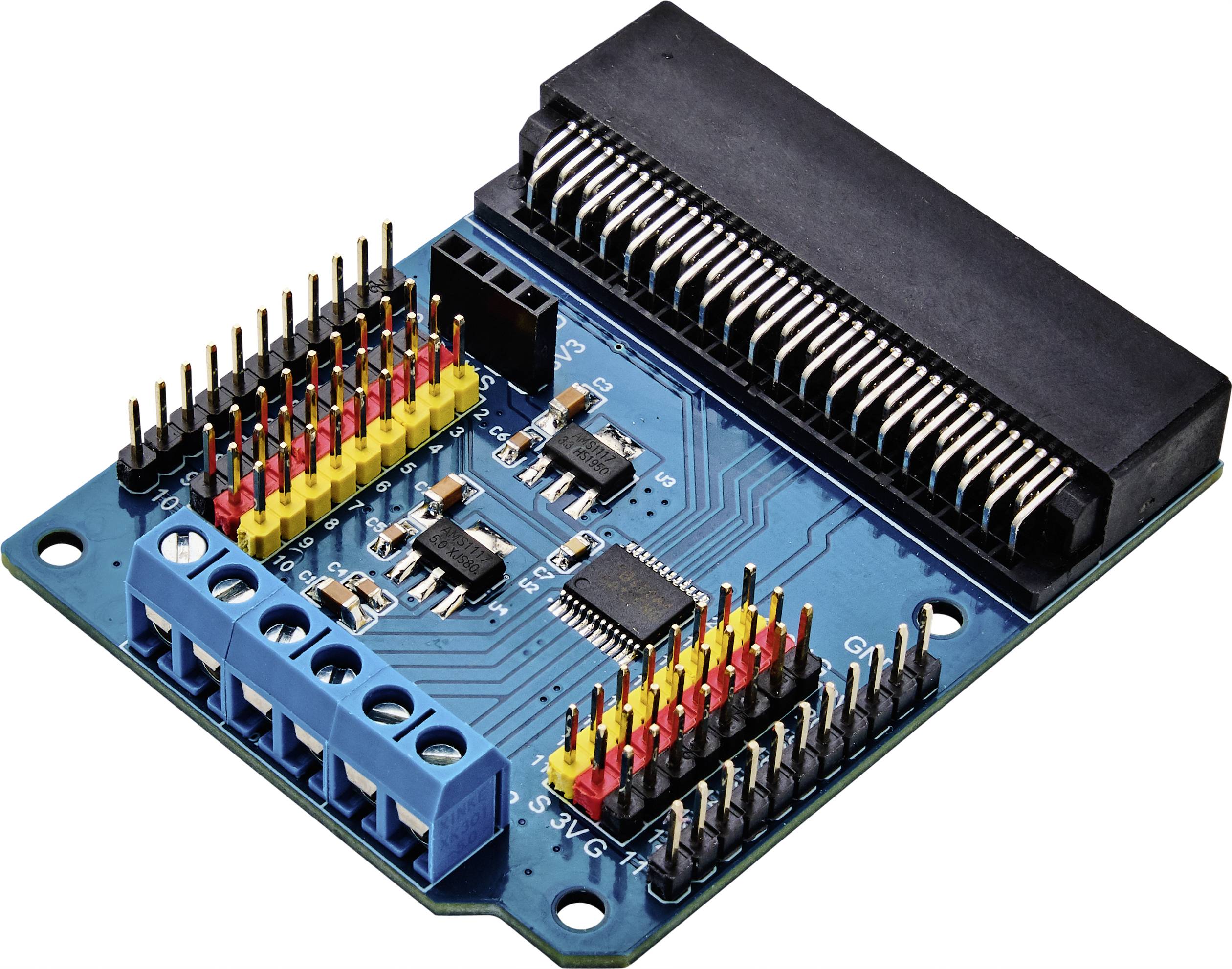

Modrá elektronická deska plošných spojů s několika konektory a piny, která se používá pro propojení a řízení v technických projektech.

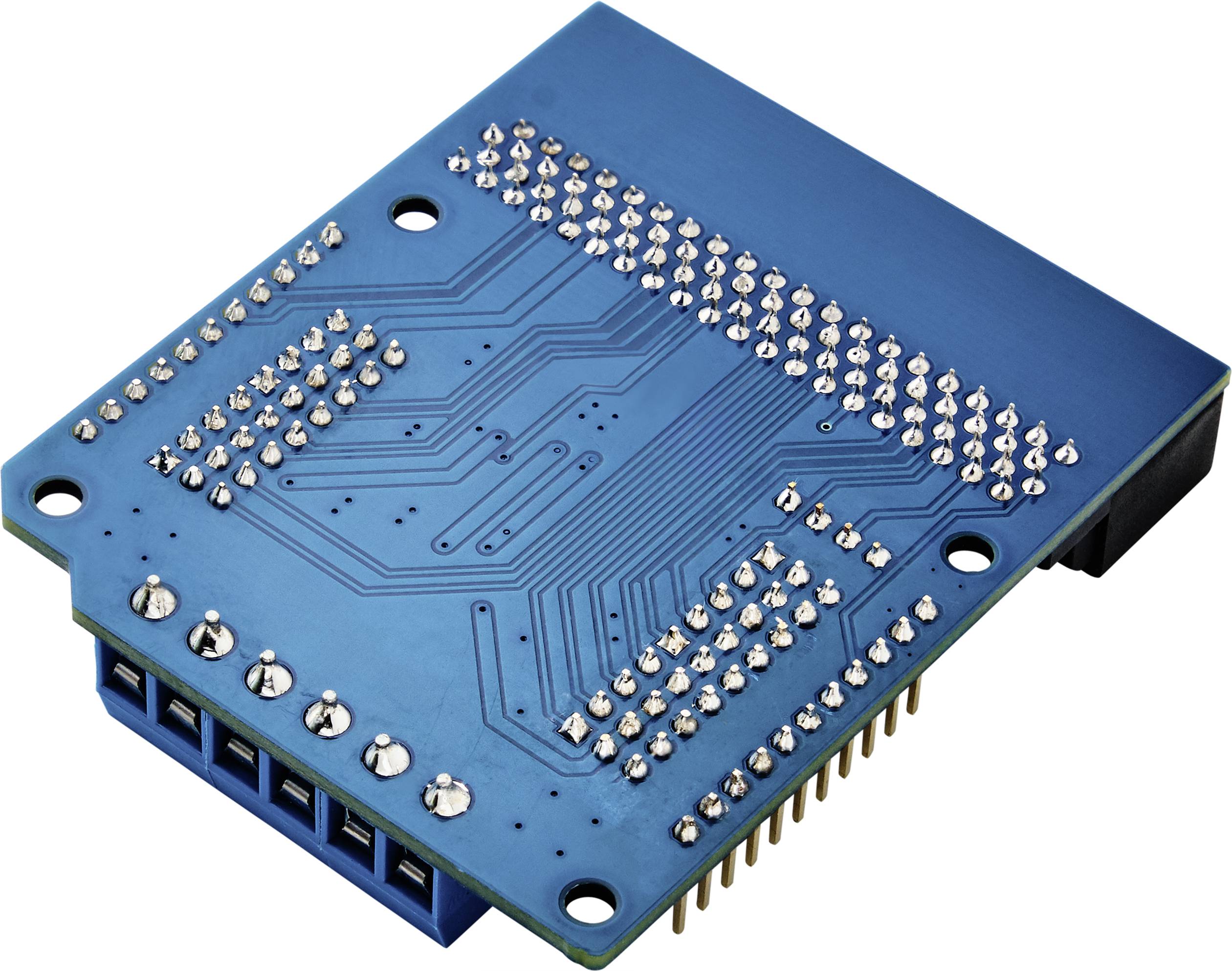

Modrý elektronický modul s viditelnými obvody a kontaktními kolíky, vhodný pro vývoj hardwaru a elektronické projekty.

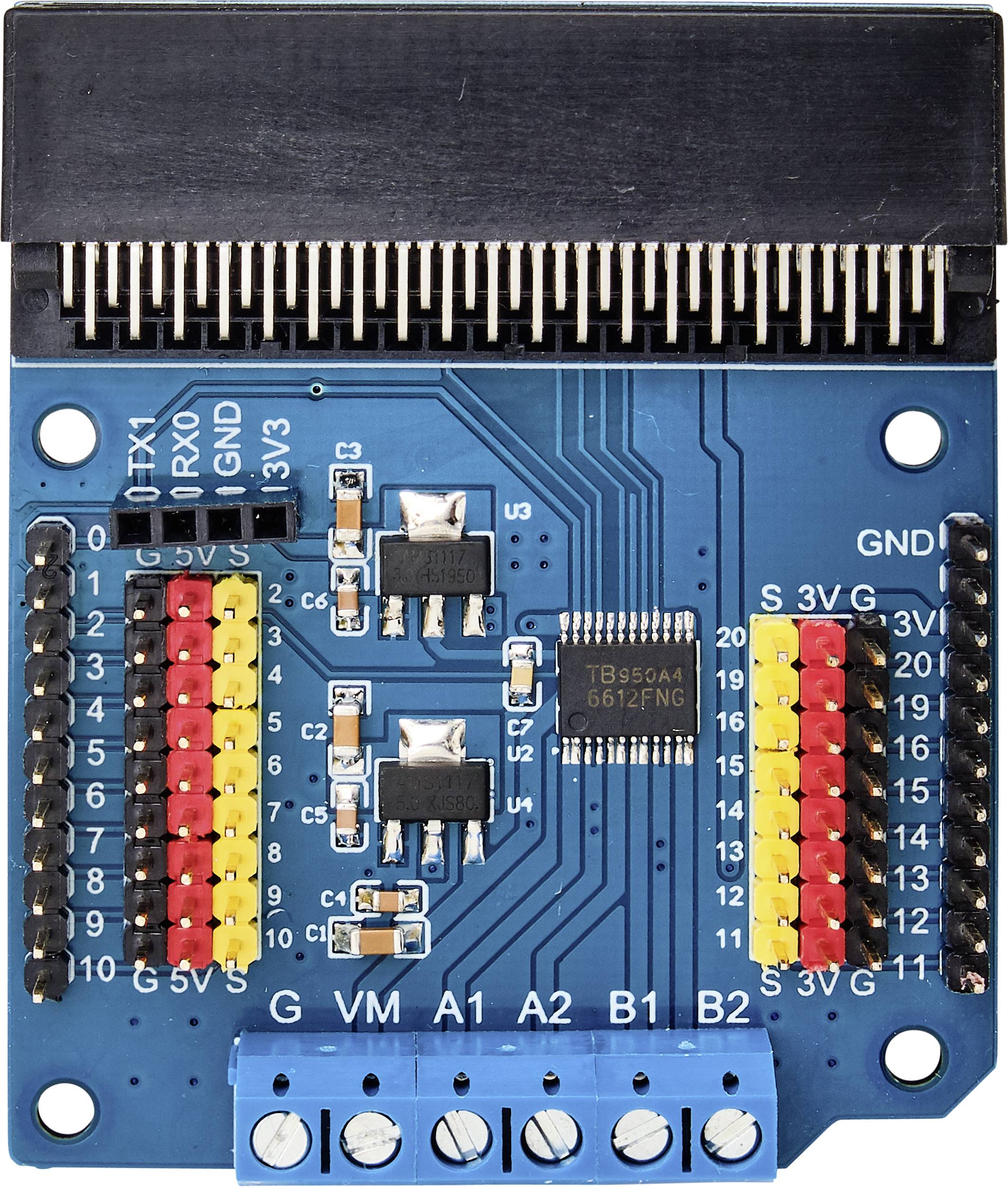

Pohled shora na modrou desku plošných spojů s několika barevnými piny, konektory a centrálním mikročipem.

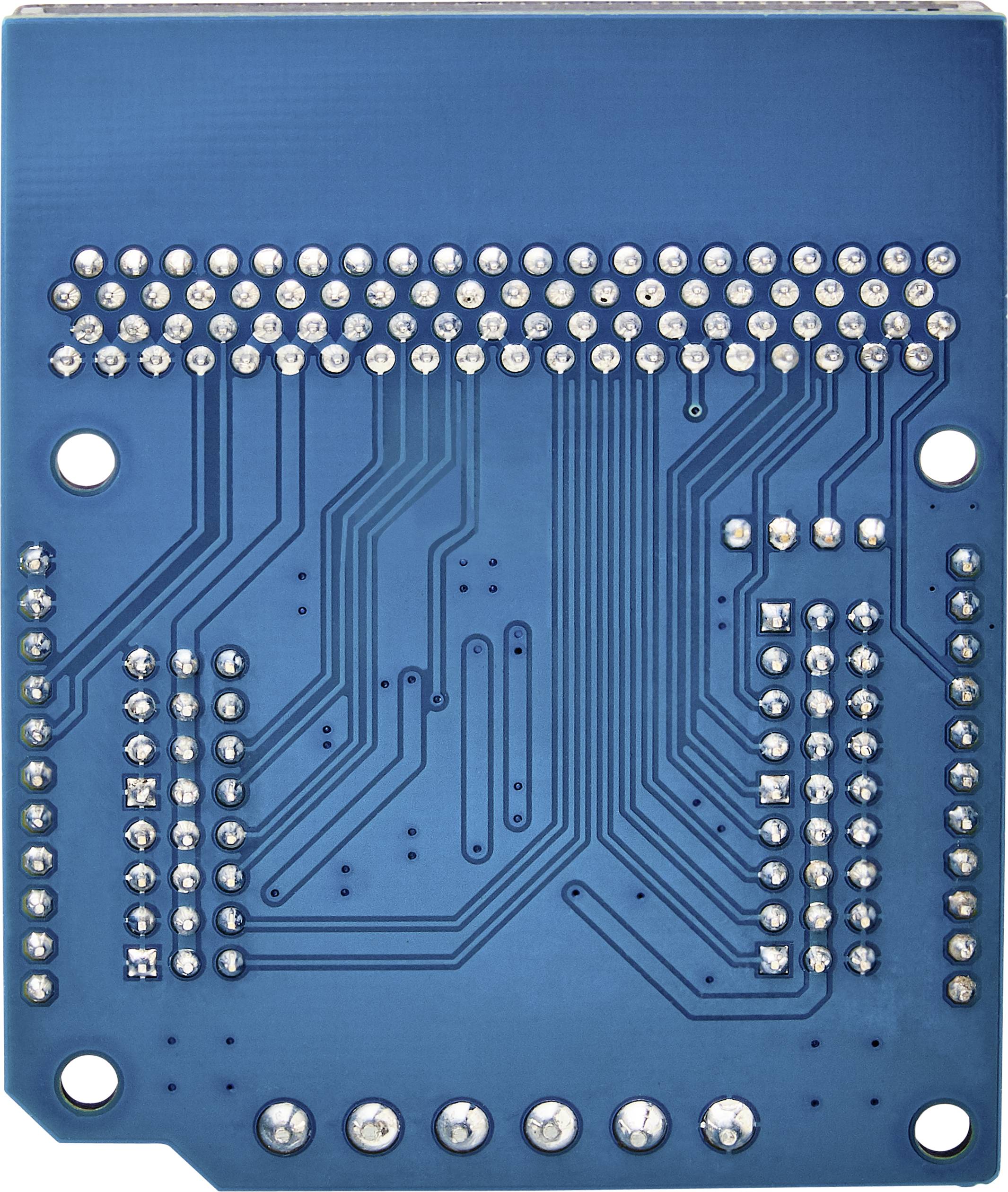

Zadní strana modré desky plošných spojů s viditelnými pájecími body a vodivými dráhami pro elektronické propojení a obvody.

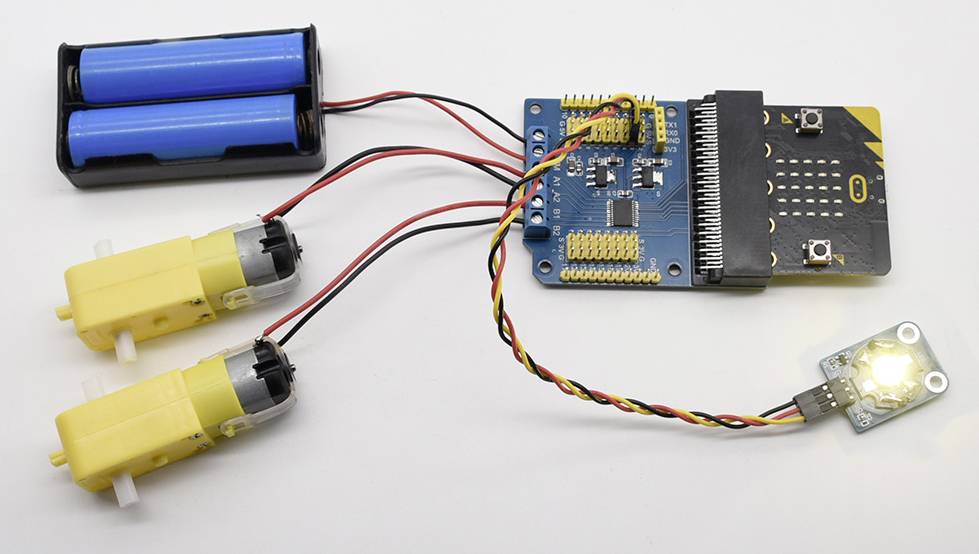

Jednoduchý elektronický obvod s mikrokontrolerem, dvěma žlutými motory, držákem baterií se dvěma bateriemi a svítící LED diodou.

1/5

Dodatečné informace:

Okamžité doručení: Pá 2. 10.

34 Ks (Poslední kusy skladem)

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (177,68 Kč / kus)

177,68 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Deska pro řízení motoru pro BBC micro:bit

Integrovaný čip TB6612FNG
4 režimy řízení motoru: Dopředu/dozadu/brzda/stop.
Výstupní trvalý proud až 1,2 A.
Integrovaný s 3,3 v a 5 v čipem regulátoru napětí

Technické parametry

Druh obalu: Bulk

Kategorie produktu: motor

Vhodné pro: BBC micro:bit

Min. provozní napětí: 6 V

Provozní napětí max.: 12 V

Vhodný pro: BBC micro:bit

V: 12 mm

Délka: 70 mm

Šířka: 58 mm

Hmotnost: 35.2 g

Typ obalu: Obal neobsahující plasty

Ke stažení

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2268139 TRU COMPONENTS TC-9072556 motor 1 ks

Popis

Tato deska motoru usnadňuje ovládání DC motoru BBC micro:bit. Čtyři režimy řízení motoru: Dopředu/dozadu/brzda/stop. Přístup k připojení 3pinových kolíkové lišty.
Deska řadového motoru integruje čip TB6612FNG. Může dodávat na každý kanál až 1,2 a kontinuální proud ovladače s špičkovými proudy až 2 a / 3,2 A. A podpůrná frekvence PWM je až 100 kHz. K dispozici jsou 4 režimy řízení motoru: Dopředu/dozadu/brzda/stop. A podpůrná frekvence PWM je až 100 kHz. Pro připojení destička vypněte všechny piny s 3PINOVÝM rozhraním, takže k desce můžete připojit další senzory s 3-pinovým vodičem. Na rozšiřovací desce je integrovaný 3,3 v a 5 v čip řízený napětím, který vede k rozhraní výstupního výkonu 3,3 v a 5 V. Deska je také vybavena sériovým komunikačním připojením, aby usnadnil připojení modulu Bluetooth.

Tento text byl přeložen strojově.
